Pienten kysymysten ketju

[Azaloom]

No nythän näitä löytyy. Tässä myös mielenkiintoinen, laitteessa olevien säätönappien lisäksi kakekäyttöinen. Näyttö näyttää PWM-tehoprosentit. Näytön saa pimeäksi sekä laitteen että kaukosäätimen napista. Tehonkesto 60 W:

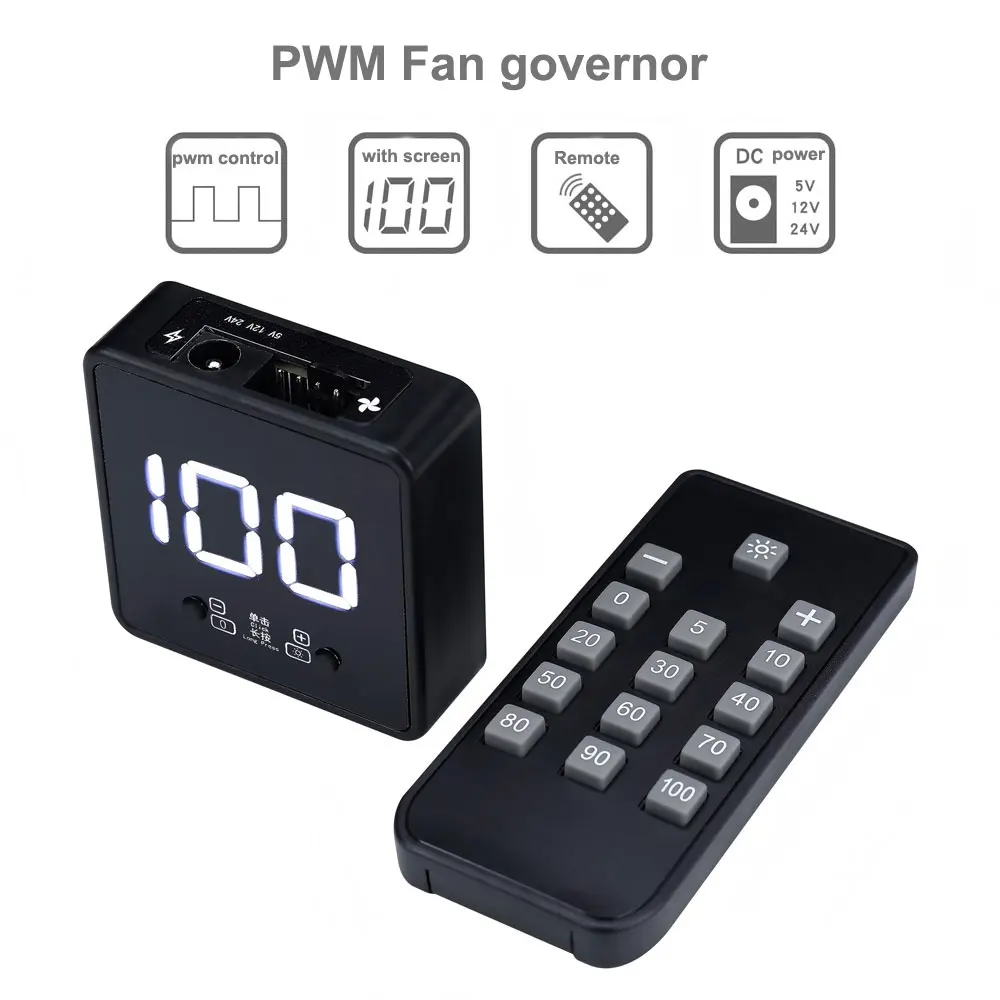

Angitu 4Pin Fan PWM Speed Controller Digital Display Remote Control DC/Type C PD QC Power 24V 12V 5V Controller Gonvernor - AliExpress 7

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

edit: Ja tässä ois läpivientimallinen RPM-näyttö:

3Pin/4Pin Fan Speedometer Controller Computer Case Speed Pump Test Rotation Speed RPM/Voltage/Current/Power Temperature Module - AliExpress 7

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

Ei voi muuta sanoa, kuin että on toi Alin hakutoiminto paska, kun spämmää hakutuloksiin kaikkea epäosuvaa paskaa ja monesti täsmällisemmät osumat on jossain jämäsivuilla, jos edes sielläkään.



[Azaloom]

Ja nyt löytyi aika ideaali valmis PWM-säädinpiirilevy ruuvikiristysliittimillä:

3-wire 4-wire Motor Stepless Governor PWM Motor Speed Controller DC12V Motor Speed Control Switch Drive Module for Server Fan - AliExpress 13

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

Tämän parina voisi olla aika ihanteellinen paketti omaan alkuperäiseen käyttötarkoitukseen:

3Pin/4Pin Fan Speedometer Controller Computer Case Speed Pump Test Rotation Speed RPM/Voltage/Current/Power Temperature Module - AliExpress 7

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

edit: Pitää vielä varmistaa säätimen tehonkesto. Laitoin myyjälle viestiä, kun ilmoituksessa ei siitä mitään mainintaa.



[Pakana]

Aliexpressin algoritmi on tunnettu siitä että kun hirveällä vaivalla olet löytänyt jonkin tuotteen, niin kun ostat sen, ali alkaa tyrkyttää samoja tuotteita vasemmalta ja oikealta ja niitä onkin äkkiä kauppapaikka täynnä.

Ihan helvetin ärsyttävää.



[huglo]

Kertokaas, saisiko Asusin reitittimen vielä tekohengitettyä konkat vaihtamalla?
Siinä on tasan 2 elektrolyytti-konkkaa piirilevyllä. Toinen suotaa tulojännitettä heti siinä liittimen vieressä. Toinen on USB liitinten lähellä ja 5 voltin jännitettä kai suotaa.

Reititin kaatuilee ja kadottaa Wlan yhteydet, toisaalta saattaa toimia hyvinkin pitkään jos buuttaa kaatumisen jälkeen, ilman wlania vaan.

Että onkohan vika konkissa vai ei, itse arvelen että ei ole.



[Hyrava]

Kertokaas, saisiko Asusin reitittimen vielä tekohengitettyä konkat vaihtamalla?
Siinä on tasan 2 elektrolyytti-konkkaa piirilevyllä. Toinen suotaa tulojännitettä heti siinä liittimen vieressä. Toinen on USB liitinten lähellä ja 5 voltin jännitettä kai suotaa.

Reititin kaatuilee ja kadottaa Wlan yhteydet, toisaalta saattaa toimia hyvinkin pitkään jos buuttaa kaatumisen jälkeen, ilman wlania vaan.

Että onkohan vika konkissa vai ei, itse arvelen että ei ole.

Voi olla että konkkien vaihto auttaa, tai sitten ei. Kyllähän oireet vähän viittaisivat mahdolliseen konkkavikaan ja vastaavalla tavalla olen aikanaan muutaman kaapelimodeeminkin elvyttänyt mutta mikäänhän ei takaa etteikö laitteessa olisi jotain muutakin vikaa, Tosin, jos reititin on jo melko vanha niin melkein parempi vaihtaa jo koko laite, varsinkin jos tietoturvapäivitykset ovat jo loppuneet.

Toinen vika jossain reitittimessä oli että sisäinen flash-muisti alkoi hajoilemaan ja aiheutti satunnaista kaatuilua ja sekoilua mutta tuo johtui siitä että joku sankari oli laittanut kaiken mahdollisen lokituksen päälle eli reititin käytännössä kirjoitti flashille jatkuvasti.



[huglo]

Voi olla että konkkien vaihto auttaa, tai sitten ei. Kyllähän oireet vähän viittaisivat mahdolliseen konkkavikaan ja vastaavalla tavalla olen aikanaan muutaman kaapelimodeeminkin elvyttänyt mutta mikäänhän ei takaa etteikö laitteessa olisi jotain muutakin vikaa, Tosin, jos reititin on jo melko vanha niin melkein parempi vaihtaa jo koko laite, varsinkin jos tietoturvapäivitykset ovat jo loppuneet.

Toinen vika jossain reitittimessä oli että sisäinen flash-muisti alkoi hajoilemaan ja aiheutti satunnaista kaatuilua ja sekoilua mutta tuo johtui siitä että joku sankari oli laittanut kaiken mahdollisen lokituksen päälle eli reititin käytännössä kirjoitti flashille jatkuvasti.

Niin, kun tuo näyttää siltä että ne konkat on vaan tulojännitettä ja USB väylää varten. Eikä minkään prossu/radio piirin jännitteitä varten. Kokeilin muuten toisella powerillakin eikä tuon toiminta siitä parantunut. Vanha kuin mikä mutta ainakin DD WRTllä on vielä päivityksiä tullut.



[Azaloom]

Just äsken löytyi mielenkiintoinen tuoteartikkeli Alista. Pitääpä tutustua tuohon:

4P Fan Speed Control PWM Duty Cycle Display USB-C 12V Powr for Blowers & Chassis CPU Coolers 4-Wire Digital Fan Controller - AliExpress 1420

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

Nopeiden tuotearvostelujen silmäilyjen perusteella tuo ilmeisesti ottaa virtansa usbista, eikä siinä ole jännitteen step-upperia, eli pitäis kehitellää jotenkin 12V-syöttö usbin kautta. Ja aika paljon muutakin kritiikkiä. Täytyy miettiä saisiko tuosta fiksailemalla toimivan omiin tarkoituksiin. Tehonkesto on yksi suurimpia kysymyksiä. Muistaakseni yksi Noksun NF-A14 3000rpm industrial nappasi n. 7W täysillä ja pitäisi kestää vähintään kaksi sellaista, ehkä kolme, eli mielellään lähemmäs 30W.

Yo. säätimet saapuivat. Katkaisin usbi-C-päisen johdon ja meinaan tehdä siitä 12VDC syötön. Millä todennäköisyydellä tuo punainen on +VDC ja musta -VDC? Kait tuo (*edit: johto) kestää 12V jännitteen, vaikka taitaa olla suunniteltu 5 voltille? Oli yhden Kiinasta tilatun M.2-kotelon lyhyt liitosjohto tietokoneeseen ja toimi pätkien, joten oli aika sopiva testailuun. Aika ohuen tuntuisia ovat nuo punainen ja musta johto, joten ehkä parempi, ettei tuota kuormita yhtä tehokasta PC-tuuletinta enempää, vai miten on? Noctua NF-A14 3000 industrial tais haukata ~7W täysillä.

kuvat:

Spoileri



[ississ]

Yo. säätimet saapuivat. Katkaisin usbi-C-päisen johdon ja meinaan tehdä siitä 12VDC syötön. Millä todennäköisyydellä tuo punainen on +VDC ja musta -VDC? Kait tuo (*edit: johto) kestää 12V jännitteen, vaikka taitaa olla suunniteltu 5 voltille? Oli yhden Kiinasta tilatun M.2-kotelon lyhyt liitosjohto tietokoneeseen ja toimi pätkien, joten oli aika sopiva testailuun. Aika ohuen tuntuisia ovat nuo punainen ja musta johto, joten ehkä parempi, ettei tuota kuormita yhtä tehokasta PC-tuuletinta enempää, vai miten on? Noctua NF-A14 3000 industrial tais haukata ~7W täysillä.

kuvat:

Spoileri

Aika todennäköisesti punainen+, musta - mutta ainoa jolla voi varmasti tietää on mittari.
Ainakin ennen datakaapelit oli tyypillisesti 30VDC, en ole vielä törmännyt mihinkään mikä ei kestäisi 12V jännitettä.
Virta onkin sitten eri juttu, jos saat mitattua johtimen paksuuden niin taulukosta saa kyllä ~virran keston.



[Toinen nimimerkki]

Yo. säätimet saapuivat. Katkaisin usbi-C-päisen johdon ja meinaan tehdä siitä 12VDC syötön. Millä todennäköisyydellä tuo punainen on +VDC ja musta -VDC? Kait tuo (*edit: johto) kestää 12V jännitteen, vaikka taitaa olla suunniteltu 5 voltille? Oli yhden Kiinasta tilatun M.2-kotelon lyhyt liitosjohto tietokoneeseen ja toimi pätkien, joten oli aika sopiva testailuun. Aika ohuen tuntuisia ovat nuo punainen ja musta johto, joten ehkä parempi, ettei tuota kuormita yhtä tehokasta PC-tuuletinta enempää, vai miten on? Noctua NF-A14 3000 industrial tais haukata ~7W täysillä.

kuvat:

Spoileri

Eikö USB C kaapelilla ajeta ainakin 20V jännitettä ja uusimmissa jopa 48V. Max virta 5A. Eiköhän riitä useammallekin tuulettimelle sama virransyöttö. Ehkä kaapelin datalehti olisi hyvä kaivaa esiin, ettei kyseessä ole halvin tiedonsiirtokaapeli.

Jotta USB C johdosta saa tuon 12V, pitää virtalahteen ja käyttölaitteen olla keskenään yhteensopivia ja neuvotella käytettävä jännite. Nyt jos johtoon vain syötetään 12V, siinä ei paljon neuvotteluja käydä, mutta veikkaan (lukematta tuotekuvaksia/datalehtiä) toimivan niinkin.

Jotta napaisuus voitaisiin varmistaa, pitäisi kaapeli kytkeä virtalähteeseen ja mitata avoimista johdoista. Jos ei näytä mitään järkevää, pitäisi varmaan kytkeä kaapelin päät takaisin yhteen ja ladata vaikka läppäriä. Sitten mitata uudelleen liitoskohtien rinnalta.



[ississ]

Eikö USB C kaapelilla ajeta ainakin 20V jännitettä ja uusimmissa jopa 48V. Max virta 5A. Eiköhän riitä useammallekin tuulettimelle sama virransyöttö. Ehkä kaapelin datalehti olisi hyvä kaivaa esiin, ettei kyseessä ole halvin tiedonsiirtokaapeli.

Jotta USB C johdosta saa tuon 12V, pitää virtalahteen ja käyttölaitteen olla keskenään yhteensopivia ja neuvotella käytettävä jännite. Nyt jos johtoon vain syötetään 12V, siinä ei paljon neuvotteluja käydä, mutta veikkaan (lukematta tuotekuvaksia/datalehtiä) toimivan niinkin.

Jotta napaisuus voitaisiin varmistaa, pitäisi kaapeli kytkeä virtalähteeseen ja mitata avoimista johdoista. Jos ei näytä mitään järkevää, pitäisi varmaan kytkeä kaapelin päät takaisin yhteen ja ladata vaikka läppäriä. Sitten mitata uudelleen liitoskohtien rinnalta.

Jos on normaali usb-c -- usb-c johto niin useimmilla ei varmastikaan ole tarkoitus siirtää tehoja, pc- lähtöhän ei taida muuta antaakaan kuin 5V.
Powerit ja telakat joissa on usb-c lähtö on sitten asia erikseen ja niissä pitäisi olla paksummat johtimet.
Tuon kuvan perusteella sanoisin että näyttää pikkutohon datakaapelilta.

Palikan speksissä on kyllä mainittu
Input: Type-C (QC 2.0/3.0 compatible)
Operating Voltage: 12V DC (QC-triggered boost)
eli varmaan se sitten osaa pyytää powerilta 12V jos käytetään aitoa usb-c poweria eikä vain 12V lähdettä ja usb-c johtoa kuten tässä kai oli tarkoitus.



[Toinen nimimerkki]

Jos on normaali usb-c -- usb-c johto niin useimmilla ei varmastikaan ole tarkoitus siirtää tehoja, pc- lähtöhän ei taida muuta antaakaan kuin 5V.
Powerit ja telakat joissa on usb-c lähtö on sitten asia erikseen ja niissä pitäisi olla paksummat johtimet.
Tuon kuvan perusteella sanoisin että näyttää pikkutohon datakaapelilta.

Palikan speksissä on kyllä mainittu
Input: Type-C (QC 2.0/3.0 compatible)
Operating Voltage: 12V DC (QC-triggered boost)
eli varmaan se sitten osaa pyytää powerilta 12V jos käytetään aitoa usb-c poweria eikä vain 12V lähdettä ja usb-c johtoa kuten tässä kai oli tarkoitus.

Itseltä menee nuo tietokone jutut korkealta yli, mutta "Kiinasta tilatun M.2-kotelon lyhyt liitosjohto" Ei ihan auennut Goolella onko molemmissa päissä ollut USB C vai toisessa päässä se perinteinen. Jos molemmissa päissä on USB C niin kykeneekö poweri ja vastaanottava laite ymmärtämään, että johto välissä ei kestä 5A? Periaatteessa laiteet voisivat keskustella jännitehäviöstä keskenään ja rajoittaa virtaa/nostaa jännitettä. Jos toisessa päässä on ollut se iso pistoke, sitten ei varmaan yli 5V ole ajettu, mutta en usko että 12V tai vähän isommallakaan jännitteellä mistään läpi lyö.



[Azaloom]

Yo. säätimet saapuivat. Katkaisin usbi-C-päisen johdon ja meinaan tehdä siitä 12VDC syötön. Millä todennäköisyydellä tuo punainen on +VDC ja musta -VDC? Kait tuo (*edit: johto) kestää 12V jännitteen, vaikka taitaa olla suunniteltu 5 voltille? Oli yhden Kiinasta tilatun M.2-kotelon lyhyt liitosjohto tietokoneeseen ja toimi pätkien, joten oli aika sopiva testailuun. Aika ohuen tuntuisia ovat nuo punainen ja musta johto, joten ehkä parempi, ettei tuota kuormita yhtä tehokasta PC-tuuletinta enempää, vai miten on? Noctua NF-A14 3000 industrial tais haukata ~7W täysillä.

kuvat:

Spoileri

Punainen oli usbin virransyötön plussa ja musta miinus. Tuossa säätimessä ei ole DC step-up-muuntajaa, vaikka tuotetiedot muuta antavat ymmärtää, eli ilman, että usbin kautta syöttää 12 V, niin normi usbin jänöllä antaa tuulettimelle 5 V. Lisäksi tuo 4-pin PWM uros-liitin on vähän hämmentävä toteutus, kun joutuu ensitöiksi nysväämään siitä tosi hankalasta paikasta palan pois, että naarasliitin menee siihen. Em. pois lukien, toimii muuten ihan kuten pitää, paitsi RPM-luku toimii vähän miten sattuu. Pienemmillä kierroksilla näytti suurin piirtein toimivan, mutta kun PWM-asetus menee päälle ~40-50 %, niin sekoaa täysin.

Näkemällä vaivaa tuosta saa ihan näppärän PWM-fänisäätimen, jos selkeästi tarve tuollaiselle. Jotta tuosta saa käyttökelpoisen, niin suurin työ on tehdä itse 12 V -syöttö usbi-C:n kautta. Itsellä nuo taitaa mennä huomenna reklaan Alille, sen verran paljon vikaa ja poikkeaa myyntiteksteistä.

Kaikki ne muut ostokset, mitä linkkasin yllä, oli lyhyellä testailulla mun mielestä aika timanttisia löytöjä ja tulee ehdottomasti hyötykäyttöön.



[Azaloom]

Itseltä menee nuo tietokone jutut korkealta yli, mutta "Kiinasta tilatun M.2-kotelon lyhyt liitosjohto" Ei ihan auennut Goolella onko molemmissa päissä ollut USB C vai toisessa päässä se perinteinen. Jos molemmissa päissä on USB C niin kykeneekö poweri ja vastaanottava laite ymmärtämään, että johto välissä ei kestä 5A? Periaatteessa laiteet voisivat keskustella jännitehäviöstä keskenään ja rajoittaa virtaa/nostaa jännitettä. Jos toisessa päässä on ollut se iso pistoke, sitten ei varmaan yli 5V ole ajettu, mutta en usko että 12V tai vähän isommallakaan jännitteellä mistään läpi lyö.

Oli tosiaan lyhyt type C <-> type A -johto, huonosti toimiva sellainen. Veikkaan, että joku tai jotkut signaalijohdoista oli huonossa kontaktissa. Ei tuota ollut tarkoitus kuormittaa kuin ihan max. 20 W, jos nuo säätimet nyt edes itselle jää. Saa nähdä kun teen reklan, että pitääkö palauttaa vai jääkö itselle ja rahat tilille. Oma jännitysmomenttinsa tuossa, että mitä sanoo, kun leikannut palan tuosta fänin urosliittimestä pois. Toisaalta tuotetta ei voi käyttää ilman leikkaamista.

Nämä oli ne, mitkä vaikutti hintaansä nähden äärimmäisen hyviltä nippeleiltä - otin ne pyöreällä 12 VDC-sisääntulolla varustetut versiot:

Angitu 4Pin Fan PWM Speed Controller Digital Display Remote Control DC/Type C PD QC Power 24V 12V 5V Controller Gonvernor - AliExpress 7

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

Angitu 4Pin PWM Fan Governor Speed Controller PD QC Fast Charging TYPE-C DC Power Supply 24V12V5V DIY Watercooling Cooler - AliExpress 7

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

3Pin/4Pin Fan Speedometer Controller Computer Case Speed Pump Test Rotation Speed RPM/Voltage/Current/Power Temperature Module - AliExpress 7

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

Tämä on ainoana vielä saapumatta. Pieni kysymysmerkki jäljellä, että onko tuo PC-tuulettimille lainkaan — sitä kun ei varsinaisesti mainita missään —, vaikka toki piirilevyllä on standardi 4pin-tuulettimen PWM-urosliitin:

3-wire 4-wire Motor Stepless Governor PWM Motor Speed Controller DC12V Motor Speed Control Switch Drive Module for Server Fan - AliExpress 13

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com



[Toinen nimimerkki]

Oli tosiaan lyhyt type C <-> type A -johto, huonosti toimiva sellainen. Veikkaan, että joku tai jotkut signaalijohdoista oli huonossa kontaktissa. Ei tuota ollut tarkoitus kuormittaa kuin ihan max. 20 W, jos nuo säätimet nyt edes itselle jää. Saa nähdä kun teen reklan, että pitääkö palauttaa vai jääkö itselle ja rahat tilille. Oma jännitysmomenttinsa tuossa, että mitä sanoo, kun leikannut palan tuosta fänin urosliittimestä pois. Toisaalta tuotetta ei voi käyttää ilman leikkaamista.

Nämä oli ne, mitkä vaikutti hintaansä nähden äärimmäisen hyviltä nippeleiltä - otin ne pyöreällä 12 VDC-sisääntulolla varustetut versiot:

Angitu 4Pin Fan PWM Speed Controller Digital Display Remote Control DC/Type C PD QC Power 24V 12V 5V Controller Gonvernor - AliExpress 7

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

Angitu 4Pin PWM Fan Governor Speed Controller PD QC Fast Charging TYPE-C DC Power Supply 24V12V5V DIY Watercooling Cooler - AliExpress 7

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

3Pin/4Pin Fan Speedometer Controller Computer Case Speed Pump Test Rotation Speed RPM/Voltage/Current/Power Temperature Module - AliExpress 7

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

Tämä on ainoana vielä saapumatta. Pieni kysymysmerkki jäljellä, että onko tuo PC-tuulettimille lainkaan — sitä kun ei varsinaisesti mainita missään —, vaikka toki piirilevyllä on standardi 4pin-tuulettimen PWM-urosliitin:

3-wire 4-wire Motor Stepless Governor PWM Motor Speed Controller DC12V Motor Speed Control Switch Drive Module for Server Fan - AliExpress 13

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

En ota kantaa tuohon Alin krääsään. Olen paukuttanut niistä tällä foorumilla vuosikaudet ja viimeksi kesällä ammuin sellaisesta lyyttejä taivaalle. Mutta tuo USB C linja tietääkseni aina toimii niin, että käyttölaite vain ilmoittaa mitä jännitettä haluaa käyttää ja poweri antaa sen mitä ominaisuuksiltaan pystyy. Vastaanottimessa ei pitäisi olla step uppia.

Toki tuollaisen 5V ->12V step upin voi Alistakin tilata. Itse säätäisin tuulettimen nopeutta ihan jollain NE555 piirillä, joita myös saa valmiina levyllä. Siihen varmaan löytyy valmis näyttökin tai sitten vastus/jännitejakoviritys ja volttimittari sen yli.



[ississ]

Jos molemmissa päissä on USB C niin kykeneekö poweri ja vastaanottava laite ymmärtämään, että johto välissä ei kestä 5A? Periaatteessa laiteet voisivat keskustella jännitehäviöstä keskenään ja rajoittaa virtaa/nostaa jännitettä. Jos toisessa päässä on ollut se iso pistoke, sitten ei varmaan yli 5V ole ajettu, mutta en usko että 12V tai vähän isommallakaan jännitteellä mistään läpi lyö.

Ei ne laitteet tiedä millainen kaapeli välissä on.
Vain jotkin merkkilaitteet, esimerkiksi ainakin jotkut dellin telakat keskustelevat koneen kanssa lataustehosta yms. Ja sekin on todennäköisesti jonkun käyttisajurin hommia. Lisäksi noissa on kiinteät johdot ja toimii vain saman firman laitteilla...

"Normaalit" datakaapelit on perinteisesti olleet 30V, itämaisista halpiksista ei tietysti koskaan voi olla varma. Mutta tuskin mikään on niin surkealla eristeellä ettei 12V onnistuisi



[Toinen nimimerkki]

Ei ne laitteet tiedä millainen kaapeli välissä on.
Vain jotkin merkkilaitteet, esimerkiksi ainakin jotkut dellin telakat keskustelevat koneen kanssa lataustehosta yms. Ja sekin on todennäköisesti jonkun käyttisajurin hommia. Lisäksi noissa on kiinteät johdot ja toimii vain saman firman laitteilla...

"Normaalit" datakaapelit on perinteisesti olleet 30V, itämaisista halpiksista ei tietysti koskaan voi olla varma. Mutta tuskin mikään on niin surkealla eristeellä ettei 12V onnistuisi

Tarkoitan jotain tuollaista laturia. Lataa Thinkpadia 19V ja puhelinta 5V

Ugreen Nexode Pro USB-C Laturi, 100 W 3 porttia, GaN | Clas Ohlson

www.clasohlson.com

Tuohon väliin joku mahdollisimman ohut ja pitkä kaapeli tiukalle rullalle pipon sisään, sitten Thinkpadia lataamaan 100W teholla. En tiedä saisiko siitä tilannetta aikaan.



[zamerok]

YK-puolen vastaavasta ketjusta löysin nyt myös tämän ketjun.

Pitäisi löytää joku lakka/liima/muu vastaava, jota voisi laittaa emolevyn kelojen päälle, jotta saan coil whinen hiljaisemmaksi. Yksi myymälä suositteli jotain muovispraytä, mutta se kuulostaa aika eksoottiselta. Rautakaupat eivät osaa neuvoa tässä. Kyseessä siis 2000-luvun alun emolevy ja kondensaattoreiden uusinta aiheutti sivuoireena hurjaa vinkumista.



[Azaloom]

3Pin/4Pin Fan Speedometer Controller Computer Case Speed Pump Test Rotation Speed RPM/Voltage/Current/Power Temperature Module - AliExpress 7

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

Tossa 4pin PWM-tuuletinten läpivientimallisessa RPM-näytössä on myös lämpötilasensorioptio. Mietin, että kun vien tuosta tuuletinlähdön ja lämpötilasensorin muutaman metrin pituisella sähkökaapelilla käyttökohteeseen tuulettimille ja sensorin päälle, niin pärjäisinköhän esim. 5-napaisella MSK:lla, eli onkohan tuon lämpötilasensorin paluujohto samassa potentiaalissa samasta purkista lähtevien tuuletinjohtojen miinuskaapelin kanssa, ilman, että tarvii avata purkkia ja mahdollisesti kalvaa se rumaksi yleismittarilla mittaamiseksi? Meinasin pätkästä ton anturijohdon keskeltä ja liittää väliin mittauskohteeseen asti erillisen sähkökaapelin. Oletan, että kunhan on riittävän jäpäkkää johtoa, niin ei varmaankaan muuta resistanssia ja mittaustulosta liiaksi. Varmaan 1,5 mm² riittää, mutta onhan sitä tarvittaessa paksumpaakin.

Spoileri



[topiv]

Pitäisi löytää joku lakka/liima/muu vastaava, jota voisi laittaa emolevyn kelojen päälle, jotta saan coil whinen hiljaisemmaksi. Yksi myymälä suositteli jotain muovispraytä, mutta se kuulostaa aika eksoottiselta. Rautakaupat eivät osaa neuvoa tässä. Kyseessä siis 2000-luvun alun emolevy ja kondensaattoreiden uusinta aiheutti sivuoireena hurjaa vinkumista.

Elektroniikkaliikkeistä löytyy nimellä suojalakka. Esim.

PVB 60 elektroniikan suojalakka 50ml

Suojalakka piirilevyille ja muihin vastaaviin sovelluksiin. 50ml muovipullo, korkissa sivellin lakan levittämistä varten. Nopeasti kuivuva lakka suojaa piirilevyjä hapettumiselta, kosteudelta, kemikaaleilta. Säilyttää kimmoisuutensa ja värinsä vuosienkin jälkeen.

www.spelektroniikka.fi



[Antw]

Elektroniikkaliikkeistä löytyy nimellä suojalakka. Esim.

PVB 60 elektroniikan suojalakka 50ml

Suojalakka piirilevyille ja muihin vastaaviin sovelluksiin. 50ml muovipullo, korkissa sivellin lakan levittämistä varten. Nopeasti kuivuva lakka suojaa piirilevyjä hapettumiselta, kosteudelta, kemikaaleilta. Säilyttää kimmoisuutensa ja värinsä vuosienkin jälkeen.

www.spelektroniikka.fi

Miten tuommoinen lakka voisi eristää yhtään ääntä? Vai poistaako se itse äänen lähteen?



[Ogeli]

Miten tuommoinen lakka voisi eristää yhtään ääntä? Vai poistaako se itse äänen lähteen?

Sitoo muuntajan osat toisiinsa siinä mielessä poistaa lähteen.

Jännää jos vika on tullut konkkien vaihdon yhteydessä.



[Toinen nimimerkki]

3Pin/4Pin Fan Speedometer Controller Computer Case Speed Pump Test Rotation Speed RPM/Voltage/Current/Power Temperature Module - AliExpress 7

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

Tossa 4pin PWM-tuuletinten läpivientimallisessa RPM-näytössä on myös lämpötilasensorioptio. Mietin, että kun vien tuosta tuuletinlähdön ja lämpötilasensorin muutaman metrin pituisella sähkökaapelilla käyttökohteeseen tuulettimille ja sensorin päälle, niin pärjäisinköhän esim. 5-napaisella MSK:lla, eli onkohan tuon lämpötilasensorin paluujohto samassa potentiaalissa samasta purkista lähtevien tuuletinjohtojen miinuskaapelin kanssa, ilman, että tarvii avata purkkia ja mahdollisesti kalvaa se rumaksi yleismittarilla mittaamiseksi? Meinasin pätkästä ton anturijohdon keskeltä ja liittää väliin mittauskohteeseen asti erillisen sähkökaapelin. Oletan, että kunhan on riittävän jäpäkkää johtoa, niin ei varmaankaan muuta resistanssia ja mittaustulosta liiaksi. Varmaan 1,5 mm² riittää, mutta onhan sitä tarvittaessa paksumpaakin.

Spoileri

Kyllähän yleismittarilla voit mitata johdoista onko samassa potentiaalissa, mutta tuollaisessa kohteessa laittaisin anturille ehdottomasti omat mittajohdot samalla tavalla kuin vamistajakin on tehnyt tuon. Ei etäisyys ihan helpolla tule ongelmaksi ainakaan 1.5mm2 poikkipinta-alalla.



[TommiZeliard]

Miten tuommoinen lakka voisi eristää yhtään ääntä? Vai poistaako se itse äänen lähteen?

Emolevyllä alennetaan jännitteitä PWM:n avulla. Silloin syntyy nopeasti vaihteleva virta keloissa. Vaihtelevasta virrasta seuraava nopeasti vaihteleva magneettikenttä voi saada kelan kuparilangan värähtelemään mekaanisesti, mikä kuuluu vinkumisena.

Keloihin suihkutettava suojalakka tukkii kaiuttimina toimivat ilmataskut ja liimaa kelan päällikerroksen tiiviiksi paketiksi, mikä estää kelan resonanssin vahvistumista. Tämän ansiosta lakattu kela on hiljaisempi.

Kuvitellaan kitara, jonka kielet ovat 0,2 mm välein. Se soisi ihan hyvin, kunhan ei liian kovaa yritä rämpyttää. Jos kieliin ruiskisi suojalakalla nuo 0,2 mm raot tukkoon, on helppo ymmärtää, ettei kitara enää sen jälkeen soisi lainkaan, koska kielillä ei olisi tilaa värähdellä.



[Antw]

Emolevyllä alennetaan jännitteitä PWM:n avulla. Silloin syntyy nopeasti vaihteleva virta keloissa. Vaihtelevasta virrasta seuraava nopeasti vaihteleva magneettikenttä voi saada kelan kuparilangan värähtelemään mekaanisesti, mikä kuuluu vinkumisena.

Keloihin suihkutettava suojalakka tukkii kaiuttimina toimivat ilmataskut ja liimaa kelan päällikerroksen tiiviiksi paketiksi, mikä estää kelan resonanssin vahvistumista. Tämän ansiosta lakattu kela on hiljaisempi.

Kuvitellaan kitara, jonka kielet ovat 0,2 mm välein. Se soisi ihan hyvin, kunhan ei liian kovaa yritä rämpyttää. Jos kieliin ruiskisi suojalakalla nuo 0,2 mm raot tukkoon, on helppo ymmärtää, ettei kitara enää sen jälkeen soisi lainkaan, koska kielillä ei olisi tilaa värähdellä.

Kiitos tyhjentävästä vastauksesta!



[Ogeli]

Emolevyllä alennetaan jännitteitä PWM:n avulla. Silloin syntyy nopeasti vaihteleva virta keloissa. Vaihtelevasta virrasta seuraava nopeasti vaihteleva magneettikenttä voi saada kelan kuparilangan värähtelemään mekaanisesti, mikä kuuluu vinkumisena.

Keloihin suihkutettava suojalakka tukkii kaiuttimina toimivat ilmataskut ja liimaa kelan päällikerroksen tiiviiksi paketiksi, mikä estää kelan resonanssin vahvistumista. Tämän ansiosta lakattu kela on hiljaisempi.

Kuvitellaan kitara, jonka kielet ovat 0,2 mm välein. Se soisi ihan hyvin, kunhan ei liian kovaa yritä rämpyttää. Jos kieliin ruiskisi suojalakalla nuo 0,2 mm raot tukkoon, on helppo ymmärtää, ettei kitara enää sen jälkeen soisi lainkaan, koska kielillä ei olisi tilaa värähdellä.

Hieno tarina mutta rohkenen epäillä paikkansapitävyyttä.
Kyllä se on muuntajan sydän joka stä ääntä pitää aivan kuten vanhoissa 50Hz muuntajissa.



[TommiZeliard]

Hieno tarina mutta rohkenen epäillä paikkansapitävyyttä.
Kyllä se on muuntajan sydän joka stä ääntä pitää aivan kuten vanhoissa 50Hz muuntajissa.

Vanhoissa 50 Hz-muuntajissa oleva rautasydän joutuisikin nopeasti syyllisen penkille, jos kuultava ääni olisi matalahko hurina/surina (loisteputkivalaisin/vanha laturi).

Zamerokilla kuitenkin oli kyseessä emolevy. Emolevyn keloissa on ferriittisydän tai jauheydin, joiden laajeneminen/supistuminen on hyvin vähäistä vs. rautasydän, joten niistä ei ylipäänsäkään synny niin todennäköisesti ääntä. Lisäksi käyttäjän ongelmana oli tarkemmin coil whine (nimityksessäkin on jo viittaus äänilähteeseen...), eli puhutaan jostain luokkaa 5-20 kHz:n vinkumisesta tai korkeasta sirinästä. Tällöin kela nousee ykkösepäillyksi ja sydämet voi unohtaa.

Vaihdetut uudet kondensaattorit muuttivat piiriä sähköisesti sen verran alkuperäisestä, että uinuva coil whine heräsi. Helpoin vaimennuskeino on lakata kelat. Jos se ei auttaisi riittävästi, niin voisi vaihdella uusia kondensaattoriyksilöitä, kunnes hiljenee. @zamerok



[zamerok]

Hieno tarina mutta rohkenen epäillä paikkansapitävyyttä.
Kyllä se on muuntajan sydän joka stä ääntä pitää aivan kuten vanhoissa 50Hz muuntajissa.

Kyllä se noista emon keloista tulee. Kun keloja vähän tökkii (muuttaa asentoa), niin myös ääni muuttuu. Se on todella korkea ääni; niin korkea ettei meinaa edes kuulla, mutta korvissa tuntuu kyllä paineena.

Laitoin lakkapullon tilaukseen. Toivottavasti auttaa eikä tarvitse kolvia kaivaa enää kaapista



[Hp1]

Moi, kysyn tässä ketjussa seuraavan kysymyksen.

Nyt on tilanne että pitäisi saada kaksi ulkoista näyttöä jaettua kahden tietokoneen kesken pöytäkone ja kannettava.

Näytöt fullHD pelinäyttöjä uudempi 180hz ja toinen 144hz.

Eri kuva näytöissä (laajennettu työpöytä)

Minkälaista jakajaa/kynkintä suosittelette? Hinta mahdollisimman edullinen ja tilaisin suomesta.

Ettei taritse olla kaapeleita vaihtamassa koneiden kesken.

Kiitos vastauksista



[zamerok]

Elektroniikkaliikkeistä löytyy nimellä suojalakka. Esim.

PVB 60 elektroniikan suojalakka 50ml

Suojalakka piirilevyille ja muihin vastaaviin sovelluksiin. 50ml muovipullo, korkissa sivellin lakan levittämistä varten. Nopeasti kuivuva lakka suojaa piirilevyjä hapettumiselta, kosteudelta, kemikaaleilta. Säilyttää kimmoisuutensa ja värinsä vuosienkin jälkeen.

www.spelektroniikka.fi

Tämä toimi erinomaisesti, coil whine loppui lähes kokonaan!



[zamerok]

Moi, kysyn tässä ketjussa seuraavan kysymyksen.

Nyt on tilanne että pitäisi saada kaksi ulkoista näyttöä jaettua kahden tietokoneen kesken pöytäkone ja kannettava.

Näytöt fullHD pelinäyttöjä uudempi 180hz ja toinen 144hz.

Eri kuva näytöissä (laajennettu työpöytä)

Minkälaista jakajaa/kynkintä suosittelette? Hinta mahdollisimman edullinen ja tilaisin suomesta.

Ettei taritse olla kaapeleita vaihtamassa koneiden kesken.

Kiitos vastauksista

Sen enempää käyttötarkoitusta tuntematta: remote desktop?



[-SD-]

AKG K 240 MK II -kuulokkeisiini tuli halkeama kuvan osoittamaan kohtaan. Monien vuosien kovan ajon tulos.

Sanka on kovaa muovia, jonka sisällä kulkee äänijohto. Halkeaman synnyttyä ääni alkoi pätkimään ja rätisemään. Laitoin tuohon kohtaan näin ensihätään ilmastointiteippiä ja se vähensikin äänentoisto-ongelmia ratkaisevasti mutta pätkimistä ja rätinää esiintyy yhä päätä liikuttaessa.

Onko tässä mitään muuta tehtävissä kuin korjatteille vieminen tai jopa uusien kuulokkeiden osto?



[Hyrava]

AKG K 240 MK II -kuulokkeisiini tuli halkeama kuvan osoittamaan kohtaan. Monien vuosien kovan ajon tulos.

Sanka on kovaa muovia, jonka sisällä kulkee äänijohto. Halkeaman synnyttyä ääni alkoi pätkimään ja rätisemään. Laitoin tuohon kohtaan näin ensihätään ilmastointiteippiä ja se vähensikin äänentoisto-ongelmia ratkaisevasti mutta pätkimistä ja rätinää esiintyy yhä päätä liikuttaessa.

Onko tässä mitään muuta tehtävissä kuin korjatteille vieminen tai jopa uusien kuulokkeiden osto?

Korjaajalle vieminen tuskin on kovin järkevää, korjauksen hinnaksi tulee luultavasti enemmän kuin uusien kuulokkeiden hinta. Tietty jos on kätevä käsistään niin purkaa kuulokkeet ja vaihtaa tuon sangan sisällä olevan johdon itse sekä koittaa jotenkin saada halkeaman kohdan korjattua. Saattaa vaan olla pirun hankala projekti, monesti kuulokkeissa on paljon liimattuja osia ja/tai rakenne ei oikein muuten ole tehty huollettavaksi. Tosin AKG saattaisikin jopa vielä olla huollettavissa kun ei ole ihan paskimpia halpismerkkejä.



[xana]

Onko järkevää korvata lineaarinen poweri elkot DC-linkki kondensaattorilla? Tuttavani on elektroniikka suunnittelija, hän sanoi, että se on hyvinkin järkevää.



[Pakana]

Mikä on DC-linkki kondensaattori?



[xana]

Mikä on DC-linkki kondensaattori?

Tässä selitetään mikä on DC-linkki kondensaattori.

DC-LINK Capacitors / Intermediate Circuit Capacitors

WIMA DC-Link intermediate circuit capacitors are designed for applications in high power converter technology where due to increasing electrical requirements they are more and more substituting electrolytic capacitors.

www.wima.de

What is a DC Link Capacitor?

DC Link is a connection between a rectifier and an inverter. It acts as energy storage device between two stages. DC Link circuits are found in converter circuits or variable frequency drives (VFD).

www.capacitorconnect.com



[matthew]

Onko järkevää korvata lineaarinen poweri elkot DC-linkki kondensaattorilla? Tuttavani on elektroniikka suunnittelija, hän sanoi, että se on hyvinkin järkevää.

Tää tarvis vähän enemmän kontekstia järkevään vastaukseen mutta: riippuu, yleensä ei järkevää.
5V 1A lineaarireguloidun powerin elkoja ei kannata korvata DC-linkki muovinkonkilla.
50kW taajuusmuuttaja: ehkä



[xana]

Tää tarvis vähän enemmän kontekstia järkevään vastaukseen mutta: riippuu, yleensä ei järkevää.
5V 1A lineaarireguloidun powerin elkoja ei kannata korvata DC-linkki muovinkonkilla.
50kW taajuusmuuttaja: ehkä

Kyseessä on putkivahvistin, jonka 450 Voltin jännitekestolla olevat elkot ovat lyhytikäisiä, eivät kestä kuin korkeintaan ½ vuotta. Rippeli ne elkot ilmeisesti tuhoaa ja ehkä ylijännite. DC-linkki kondensaattorit olisi tässä käytännössä ikuisia. Nämä olisi parhaat mahdolliset, mutta ovat erittäin kalliita.



[Ogeli]

Kyseessä on putkivahvistin, jonka 450 Voltin jännitekestolla olevat elkot ovat lyhytikäisiä, eivät kestä kuin korkeintaan ½ vuotta. Rippeli ne elkot ilmeisesti tuhoaa ja ehkä ylijännite. DC-linkki kondensaattorit olisi tässä käytännössä ikuisia. Nämä olisi parhaat mahdolliset, mutta ovat erittäin kalliita.

Ehkä ylijännite tuskin rippeli, onko muuntajan ensiössä mahdollisuus muuttaa esim. 220V>240V ?
Minkä kokoiset konkat ?

Yleensä lyyttit kestävät parhaiten jos sähköt on koko ajan (tai edes ajoittain) päällä.



[xana]

Ehkä ylijännite tuskin rippeli, onko muuntajan ensiössä mahdollisuus muuttaa esim. 220V>240V ?
Minkä kokoiset konkat ?

Yleensä lyyttit kestävät parhaiten jos sähköt on koko ajan (tai edes ajoittain) päällä.

Tällainen on kytkentä. Muuntajien ensiöpuolella ei ole mitään "220V>240V" valintaa.



[matthew]

Kyseessä on putkivahvistin, jonka 450 Voltin jännitekestolla olevat elkot ovat lyhytikäisiä, eivät kestä kuin korkeintaan ½ vuotta. Rippeli ne elkot ilmeisesti tuhoaa ja ehkä ylijännite. DC-linkki kondensaattorit olisi tässä käytännössä ikuisia. Nämä olisi parhaat mahdolliset, mutta ovat erittäin kalliita.

Jos ei ole mitään estettä käyttää isompikapasiteettisiä(&isompia) elkoja niin kestoikää saa kyllä niilläkin riittävästi. (Sit jos kyseessä on joku resonanssipiiri tai vastaava niin elkoista ei löydy sopivan pientä kapasitanssia ja isoa rippelivirran kestoa)



[Ogeli]

Tällainen on kytkentä. Muuntajien ensiöpuolella ei ole mitään "220V>240V" valintaa.

Ok poistamalla käytöstä tuon 12.6V käämin jännitettä sais ehkä pikkasen pudotettua, paras kuitenkin mitata mikä todellinen jännite on.
Mikä on styrkkarin teho?

Ehdotettu konkan jännitteen nosto voi olla vaikeaa ?

Miten tuo konkkien hyytyminen ilmenee, brummia ?



[matthew]

Tällainen on kytkentä. Muuntajien ensiöpuolella ei ole mitään "220V>240V" valintaa.

Eikai tuo voikaan kestää, ennen kuristinta olevalle elkolle tulee tasasuunnattuna 470 volttia ja rapiat.

Joku radioamatööri-linukka?



[xana]

Ok poistamalla käytöstä tuon 12.6V käämin jännitettä sais ehkä pikkasen pudotettua, paras kuitenkin mitata mikä todellinen jännite on.
Mikä on styrkkarin teho?

Ehdotettu konkan jännitteen nosto voi olla vaikeaa ?

Tuossa tuo juuri 12,6 Voltin käämi pudottaa jännitettä.
Single Ended ultralineaarinen A-luokan putkivahvistin. Lähtöteho noin 10 Wattia.



[xana]

Eikai tuo voikaan kestää, ennen kuristinta olevalle elkolle tulee tasasuunnattuna 470 volttia ja rapiat.

Joku radioamatööri-linukka?

Putkivahvistin, ei RA-linukka.



[Toinen nimimerkki]

Eikai tuo voikaan kestää, ennen kuristinta olevalle elkolle tulee tasasuunnattuna 470 volttia ja rapiat.

Joku radioamatööri-linukka?

Vai 507V kun kerrotaan kakkosen juurella? (vai 426V, jos 117V koko käämi ja puolesta välistä väliulosotto)



[Ogeli]

(117+230-12.6)x1.41=470v eli yli menee plus vielä mikä on verkkojännite?
Tuo pitäis kyllä vielä varmistaamittauksella.

Muuten tuolainen Polypropylene konkka ois kyllä hieno, ei luulis äänen kärsivän



[xana]

Muuntajilta tulee 334,4 VAC keskimäärin, kun se tasasuunnataan ja suodatetaan, tulee 471,504 VDC. Tuo 5 H kuristin laskee jännitettä hieman. Verkkojännite vaihtelee melkoisesti päivän aikana. Aamuisin se on keskimäärin 232 VAC - aamuyöllä jopa 240 VAC. Mitattu Gossen Metrawatt Metrahit Ultra BT M248B yleismittarilla, joka on yhdistetty kännykän sovellukseen, sen voi laittaa tallentamaan vaikka 24 h.



[Ogeli]

Sitten reippaampi modaus, jättää 117V käämin pois jolloin anodijännite on vielä n 325V ehkä 10W ei enään lähde mutta kuitenkin ollaan lähellä.

Onko tuo muuten A-luokan vahvistin jossa täys virta kulee koko ajan?



[xana]

Hankin ehkä 500 Voltin elkoja. Niitä saa ainakin Mouserilta. Toimitus on Hollannista. Hintoihin lisätään ALV. Toimituskulut on ilmainen, jos tilaa tarpeesi paljon kerralla. Tietysti tuo DC-linkki "foliokonkka" houkuttelisi, mutta 475€ on melkoisen paljon rahaa. Lisään kytkentään myös NTC-vastuksen, joka rajoittaa virtaa käynnistyksessä, muutajan käämit kestää paremmin.



[xana]

Onko tuo muuten A-luokan vahvistin jossa täys virta kulee koko ajan?

Kyllä.
