Mikä juotinasema hyvä/paras?

[juhaa]

Mitä fluxia ruukaatte käyttää?

Loctite Multicore



[Esterhaus]

Oli ajatuksena tilata Pinecil jo aikoja sitten, mutta saatavuus oli silloin heikkoa, eikä kaikkea saanut kerralla yhdestä paikasta ja kun tarvekin hiipui siinä vaiheessa, niin se sitten jäi.

Jos nyt taas sattuisi innostumaan uudestaan, niin mistä ja millainen paketti kannattaisi laittaa tulemaan? Siis juotin, piuhat, virtalähde ja jotain olennaisimpia kärkiä perushommia varten, sekä mielellään myös joku teline, johon saa itse laitteen lisäksi myös sienen ja/tai teräsvillapallon. ja joku näppärä säilytyslaatikkokin olisi hyvä, kun ei ole tapana pitää juotoskamoa koko aikaa kuitenkaan pöydällä.

Mitään kiirettä ei ole, eli voi tulla tarvittaessa kauempaakin.

Minä tilasin poweriksi Pinepowerin, oli tarve yhdelle tehokkaalle virtalähteelle muutenkin.

Palstalta tulleen vinkin mukaisesti hankin Bilteman kolvitelineen jonka modasin parilla metalliprikalla Pinecilille sopivaksi.

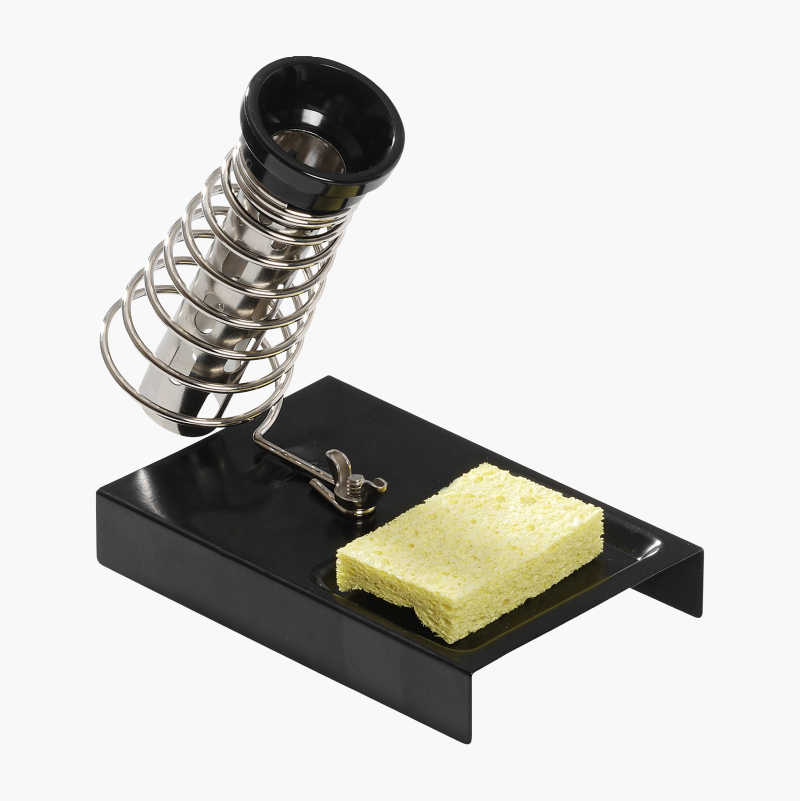

Juotoskolvin teline

Tukeva metallirakenne. Ihanteellinen harrastus- ja työkäyttöön. Helppo asentaa. Ehkäisee kolvin ylikuumenemisen. Mukana juotoskärjen puhdistussieni. Mitat: 165 x 85 x 140 mm.

www.biltema.fi

Teräsvillapallon ostin Motonetista Weller juotinkärjen puhdistussieni pidikkeellä | Motonet Oy

Sekä piirilevytelineen Juotosteline työpöydälle | Motonet Oy

Piuhana on ihan tavallinen USB-C - USB-C. Silikoninen olisi notkeampi mutta olivat lopussa eurooppalaisesta Pinen kaupasta eikä niitä Suomestakaan silloin mistään saanut. Tavallinen piuha on toiminut tarpeeksi hyvin.

edit TS100:n BC2-kärjen tilasin myös. Täysin vasta-alkajana pääsin sen kanssa hyvin sinuiksi ja toimi hyvin kaikessa kun yhtä elektroniikkajuttua rakentelin.



[zesvel]

Teräsvillapallon ostin Motonetista Weller juotinkärjen puhdistussieni pidikkeellä | Motonet Oy

Sekä piirilevytelineen Juotosteline työpöydälle | Motonet Oy

Itse suunnittelin myös tota putsaus palleroa motonetistä, onko ollut kätevä toi teline? Itse motonetissä pyörittelin vähän erilaista telinettä ja vaikutti aika epävakaalta ja muutenkin monimutkaselta härpäkkeeltä (linkki kyseiseen telineeseen)

Juotosteline/apukäsi +suurennuslasi | Motonet Oy

Juotosteline kahdella kiinnityspuristimella ja suurennuslasilla. Tuotteen ulkonäkö saattaa poiketa kuvasta.

www.motonet.fi



[Kautium]

Itse suunnittelin myös tota putsaus palleroa motonetistä, onko ollut kätevä toi teline? Itse motonetissä pyörittelin vähän erilaista telinettä ja vaikutti aika epävakaalta ja muutenkin monimutkaselta härpäkkeeltä (linkki kyseiseen telineeseen)

Juotosteline/apukäsi +suurennuslasi | Motonet Oy

Juotosteline kahdella kiinnityspuristimella ja suurennuslasilla. Tuotteen ulkonäkö saattaa poiketa kuvasta.

www.motonet.fi

Apukädet ehdottomasti erikseen. Tuollaisella kombovirityksellä on aina jotain tiellä, tai polttaa sormet.



[Hyrava]

Itse suunnittelin myös tota putsaus palleroa motonetistä, onko ollut kätevä toi teline? Itse motonetissä pyörittelin vähän erilaista telinettä ja vaikutti aika epävakaalta ja muutenkin monimutkaselta härpäkkeeltä (linkki kyseiseen telineeseen)

Juotosteline/apukäsi +suurennuslasi | Motonet Oy

Juotosteline kahdella kiinnityspuristimella ja suurennuslasilla. Tuotteen ulkonäkö saattaa poiketa kuvasta.

www.motonet.fi

Itselläni on ollut juurikin tuon näköinen teline (ei ihan sama, ei ollut Motonetistä eikä saman värinen mutta muuten identtinen), sain jostakin muistaakseni ilmaiseksi. Oli kyllä ihan paska, noiden apukäsien sun muiden kiristysruuvien kierteet oli niin lyhyet että ei saanut kireälle tai kun kiersi kovempaa niin kierteet korkkasivat ja muutenkin tuo oli aikalailla leikkikaluksi luokiteltava. No, suurennuslasi minulla nyt on tuosta jäljellä, sillä tekee edes jotain. Muuten tuo on ihan romua.



[zesvel]

Itselläni on ollut juurikin tuon näköinen teline (ei ihan sama, ei ollut Motonetistä eikä saman värinen mutta muuten identtinen), sain jostakin muistaakseni ilmaiseksi. Oli kyllä ihan paska, noiden apukäsien sun muiden kiristysruuvien kierteet oli niin lyhyet että ei saanut kireälle tai kun kiersi kovempaa niin kierteet korkkasivat ja muutenkin tuo oli aikalailla leikkikaluksi luokiteltava. No, suurennuslasi minulla nyt on tuosta jäljellä, sillä tekee edes jotain. Muuten tuo on ihan romua.

Joo siis toi suurennuslasilla oleva härpäke sai jäädäkkin hyllyyn, kysyinkin tästä toisesta telineestä että onko ollut hyvä peli (linkki)

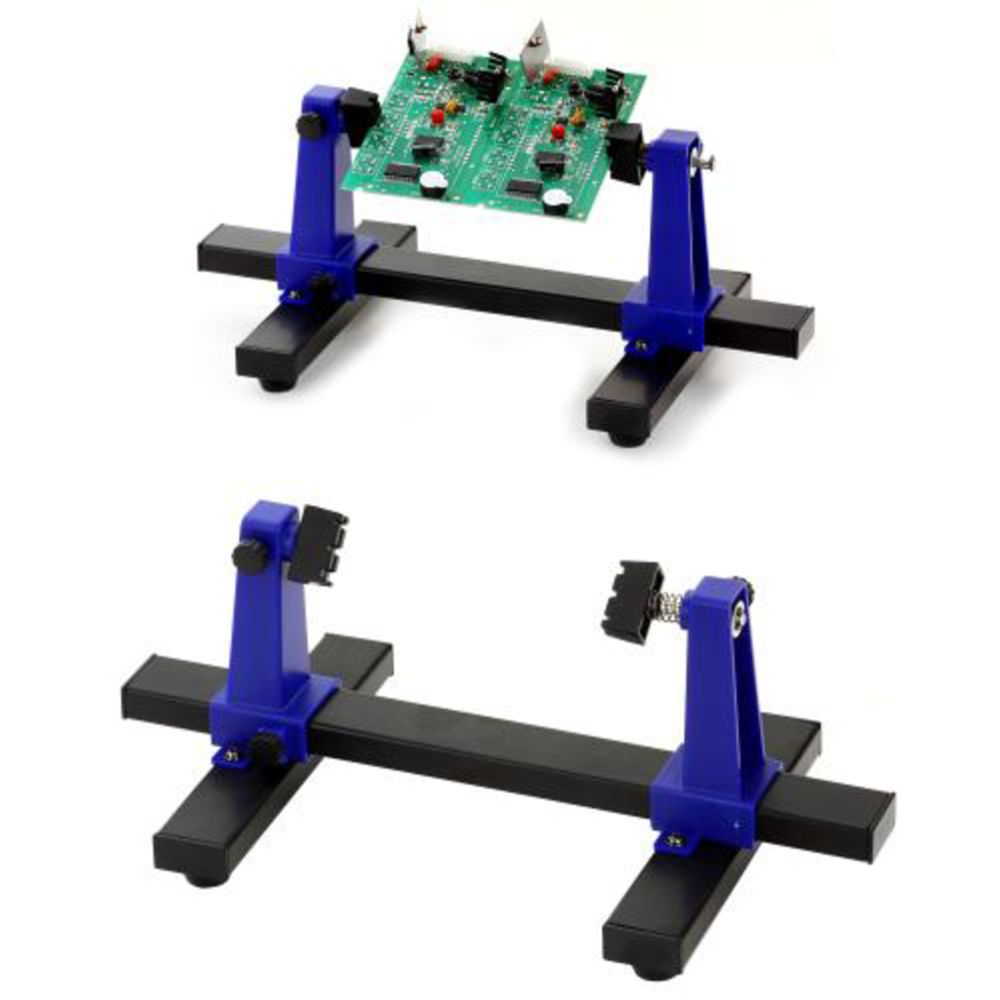

Juotosteline työpöydälle | Motonet Oy

Mitat: 300 x 165 x 125 mm. Juotosteline soveltuu erityisesti piirilevyjen käsittelyyn. 360 astetta kääntyvät kiinnitysleuat.

www.motonet.fi



[Kautium]

Joo siis toi suurennuslasilla oleva härpäke sai jäädäkkin hyllyyn, kysyinkin tästä toisesta telineestä että onko ollut hyvä peli (linkki)

Juotosteline työpöydälle | Motonet Oy

Mitat: 300 x 165 x 125 mm. Juotosteline soveltuu erityisesti piirilevyjen käsittelyyn. 360 astetta kääntyvät kiinnitysleuat.

www.motonet.fi

En osaa sanoa tuosta, mutta vähän on epäkäytännöllisen näköinen kaikkeen muuhun, paitsi ehkä juuri sopivan kokoisten piirilevyjen kanssa säätämiseen.

Täällä joku listaus hyväksi havaituista apukäsistä:

9 Best Soldering Helping Hands | Reviews & Buying Guide

Discover the best soldering helping hands with our comprehensive reviews and buying guide. Make your soldering tasks easier!

www.electronicshub.org



[Markkedi]

Joo siis toi suurennuslasilla oleva härpäke sai jäädäkkin hyllyyn, kysyinkin tästä toisesta telineestä että onko ollut hyvä peli (linkki)

Juotosteline työpöydälle | Motonet Oy

Mitat: 300 x 165 x 125 mm. Juotosteline soveltuu erityisesti piirilevyjen käsittelyyn. 360 astetta kääntyvät kiinnitysleuat.

www.motonet.fi

Itsellä on juurikin tuollainen ja ei ainakaan omissa hommissa ole ollut hirveästi käyttöä. Hieman hankala laittaa piirilevyä paikalleen, pitimet ainakin itsellä metallia niin täytyy laittaa hieman pehmikettä ja eristettä ettei naarmuta levyjä ja pitimien kolot melko syviä niin vaatii piirilevyltä suht paljon avointa tilaa reunoilta ettei jää komponenteista ns. roikkumaan.



[Esterhaus]

Joo siis toi suurennuslasilla oleva härpäke sai jäädäkkin hyllyyn, kysyinkin tästä toisesta telineestä että onko ollut hyvä peli (linkki)

Juotosteline työpöydälle | Motonet Oy

Mitat: 300 x 165 x 125 mm. Juotosteline soveltuu erityisesti piirilevyjen käsittelyyn. 360 astetta kääntyvät kiinnitysleuat.

www.motonet.fi

Käytin sitä kun rakentelin pari pientä piirilevyä ja kyllä se minusta siinä hommassa oli tarpeeksi toimiva. Huono puoli tosiaan se että vaatii melko paljon tyhjää tilaa piirilevyn reunoilta. Itse sain omissa projekteissani aina kyllä löytymään sellaisen kohdan että oli riittävästi tilaa saada levy edes nurkista kiinni. Hyvä puoli se että oikeilla säädöillä levy pysyy tukevasti paikallaan ja levyn voi helposti kääntää ylösalaisin, jos tarvii tutkia toiselta puolen.

Sopivien säätöjen löytyminen vaati vähän hakemista mutta sitten kun löytyi niin homma toimi. En laittanut mitään pehmikkeitä enkä eristeitä väliin, eikös nuo pidikkeet muovia ole. En ostanut omaani Motonetista (muistin väärin) vaan jonkin komponenttitilauksen yhteydessä jostain elektroniikkaliikkeestä, mutta mielestäni on ihan sama vekotin kuin tuo Motonetin myymä.

Miinusta se että työskentelyasento jää aika matalaksi ellei laita jotain koroketta alle.



[Hyrava]

Joo siis toi suurennuslasilla oleva härpäke sai jäädäkkin hyllyyn, kysyinkin tästä toisesta telineestä että onko ollut hyvä peli (linkki)

Juotosteline työpöydälle | Motonet Oy

Mitat: 300 x 165 x 125 mm. Juotosteline soveltuu erityisesti piirilevyjen käsittelyyn. 360 astetta kääntyvät kiinnitysleuat.

www.motonet.fi

Juu, lähinnä varoittelinkin tuosta rimpulamallista että sitä ei kenenkään kannata hankkia kun on niin paska että siitä tulee vain paha mieli.

Käytin sitä kun rakentelin pari pientä piirilevyä ja kyllä se minusta siinä hommassa oli tarpeeksi toimiva. Huono puoli tosiaan se että vaatii melko paljon tyhjää tilaa piirilevyn reunoilta. Itse sain omissa projekteissani aina kyllä löytymään sellaisen kohdan että oli riittävästi tilaa saada levy edes nurkista kiinni. Hyvä puoli se että oikeilla säädöillä levy pysyy tukevasti paikallaan ja levyn voi helposti kääntää ylösalaisin, jos tarvii tutkia toiselta puolen.

Sopivien säätöjen löytyminen vaati vähän hakemista mutta sitten kun löytyi niin homma toimi. En laittanut mitään pehmikkeitä enkä eristeitä väliin, eikös nuo pidikkeet muovia ole. En ostanut omaani Motonetista (muistin väärin) vaan jonkin komponenttitilauksen yhteydessä jostain elektroniikkaliikkeestä, mutta mielestäni on ihan sama vekotin kuin tuo Motonetin myymä.

Miinusta se että työskentelyasento jää aika matalaksi ellei laita jotain koroketta alle.

Itse taas en oikein muutenkaan tykkää hirveästi "apukäsistä" kuin ehkä lähinnä jonkun yksittäisen liittimen tms juottamisessa. Piirilevyjen kanssa yleensä haluan että printti on mahdollisimman lähellä pöydän pintaa.



[tapanile]

Oma kokemus näistä "apukäsistä" on, että kannattaa olla tuleva alusta, jotta ei kupsahda työskennellessä.

Käytössä on tämä Magneettialusta ja apukädet ja lisäksi ruotsalaista suunnittelua olevat "klipsit".

Näillä on kohtuudella pärjännyt. Nuo apukädet ja klipsit saa siirreltyä alustalla vapaasti ja työkohde pysyy hallinnassa.

Nuo ihan halvimmat rimpulat tyyliin tuo Motonetin suurennuslasi/apukäsi kannattaa jättää ostamatta, niin verenpaine kiittää.



[Kautium]

Pinecil-keskustelun vielä sellainen, että mistä se kannattaisi tällä hetkellä tilata? Pinen EU-kauppa näyttää sanovan taas "Out of stock".

PINECIL V2 – Smart Mini Portable Soldering Iron - PINE64 EU

2 year warranty 48hrs dispatch (Mon - Fri) EU-based support Free shipping PACKAGE Dimensions: 15cm x 9cm x 2.2cm Weight: 80 grams BODY Dimensions: 155mm with solder tip / 103mm without solder tip x 12.8mm x 16.2mm Weight: 28g with solder tip / 18g without solder tip Build: Plastic with metal...

pine64eu.com

Edit.
Eleshopista näköjään löytyy. Olikos tämä ihan ok kauppa?

Eleshop - Oscilloscopes, multimeters, function generators, logic analyzers and more tools for the engineer

Eleshop is the webshop to go for oscilloscopes, multimeters, power supplies and more electronic equipment for the engineer.

eleshop.eu



[=JP=]

Jos haluaa maksaa extraa ja tilata ihan Suomalaisesta kaupasta, niin tuo linkitettiin jokin aika sitten:

Pinecil V2 Smart MINIJUOTIN - PARTCO

Open Firmware PINECIL-minijuotin USB-C ja DC-liitännällä. Kulkee kätevästi mukana ja sopiva virtalähdekin löytyy melkein mistä vain.

www.partco.fi



[Kautium]

Jos haluaa maksaa extraa ja tilata ihan Suomalaisesta kaupasta, niin tuo linkitettiin jokin aika sitten:

Pinecil V2 Smart MINIJUOTIN - PARTCO

Open Firmware PINECIL-minijuotin USB-C ja DC-liitännällä. Kulkee kätevästi mukana ja sopiva virtalähdekin löytyy melkein mistä vain.

www.partco.fi

Joo, Partco olikin tiedossa ja vaikka kuinka olisi hyvä tukea kotimaista, niin ei kyllä silti viitsi maksaa noin paljoa ylimääräistä jokaisesta osasta. Mutta hyvä kun on vaihtoehtoja.



[zesvel]

Tässä kun toi verkkiksen ZD-99 alko oleen jo melko selvä valinta niin jollain foorumilla sitä ihan verrattiin tohon Lidlin romppeeseen (josta vain negatiivista sanottavaa), mutta plussana kuitenkin toi vaihtokärkien saatavuus. Kaippa se on vaan tosiasia että ei halvalla hyvää saa, mutta jospa sitä nyt uskaltais tolle mahdollisuuden antaa. Jos on yhtä surkeaa laatua niin sitten otan jo ainakin opikseni enkä mitään halppis romppeita enempää ostele...



[Nasty76]

Kokeilemalla selviää itsellä ei siitä ole pahaa sanottavaa, lidl kolvilla ois kanssa tehny hommia mutta kärjet ei kestänyt kuin 1-2 käyttökertaa. Btw itsellä 2 kpl verkkokaupan watnikkeja ja molemmat samanlaisia eli laatu vaihteluita ei pitäisi olla nuo ostettu about vuoden erolla.



[pulatunnus]

Kokeilemalla selviää itsellä ei siitä ole pahaa sanottavaa, lidl kolvilla ois kanssa tehny hommia mutta kärjet ei kestänyt kuin 1-2 käyttökertaa. Btw itsellä 2 kpl verkkokaupan watnikkeja ja molemmat samanlaisia eli laatu vaihteluita ei pitäisi olla nuo ostettu about vuoden erolla.

Lidl tainnut olla monenlaista kolvia, ja ainakin osa ollut ilman termaria, jota paikkailtu sitten tehon säädöllä. Sormituntumalla toki jotain yksittäisiä johtoja juottelee jos tehot riittää.



[Nasty76]

Jep mutta veikkaisin että kyseessä watnikin näköinen asema siinä oli termari kyllä. Ps omat watnikin ostettu 2017 ja 2019 ja molemmat käytössä edelleen



[pulatunnus]

Jep mutta veikkaisin että kyseessä watnikin näköinen asema siinä oli termari kyllä. Ps omat watnikin ostettu 2017 ja 2019 ja molemmat käytössä edelleen

Siis liiteen kaltainen , , edit, tuo olisi ilman termaria ?

Edit, bingailin kuvia, jotain akku, ja sellaista missä irrallinen telin, ja sitten toinen liite, tuossa ei termaria.

Siis, sori epäselvä, siis samaa mieltä että sontaa nuo ilman termariakin olevat on. Mutta jos halpa, ei tapa, ja säätö toimii niin paikkansa niilläkin. vaikka otskkiin eivät sovikkaan,



[Nasty76]

Ei ollut tuon näkönen lidl reilusti ehkä vanhempi ennen 2017 ollut myynnissä, en muuten edes ole varma oliko siinä termaria kun ne kärjet oli piloilla heti ja läksin ostaa watnikin. Enpä muuten ole varma onko watnikissä termaria mutta ainakin lämpö pysyy samana mihin säädetty ja kärki ei kylmene ehkä auttaa melko iso keraaminen kärki johon se ehkä varastoi lämpöä. Tosin gpu muistien pallojen putsauksessa kortti oltava esilämmitetty tai watnikin kärki kylmenee en tiedä auttasko parempi kolvi siihen muuten en ole kärjen huomannut kylmentyvän



[=JP=]

Sivuhuomiona, kannattaa opetella "Muokkaa" napin käyttöä, eikä kirjoittaa useaa viestiä peräkkäin lyhyen ajan sisällä, etenkin samasta asiasta...



[Nasty76]

Saa poistaa



[Signa]

Pinecil-keskustelun vielä sellainen, että mistä se kannattaisi tällä hetkellä tilata? Pinen EU-kauppa näyttää sanovan taas "Out of stock".

PINECIL V2 – Smart Mini Portable Soldering Iron - PINE64 EU

2 year warranty 48hrs dispatch (Mon - Fri) EU-based support Free shipping PACKAGE Dimensions: 15cm x 9cm x 2.2cm Weight: 80 grams BODY Dimensions: 155mm with solder tip / 103mm without solder tip x 12.8mm x 16.2mm Weight: 28g with solder tip / 18g without solder tip Build: Plastic with metal...

pine64eu.com

Edit.
Eleshopista näköjään löytyy. Olikos tämä ihan ok kauppa?

Eleshop - Oscilloscopes, multimeters, function generators, logic analyzers and more tools for the engineer

Eleshop is the webshop to go for oscilloscopes, multimeters, power supplies and more electronic equipment for the engineer.

eleshop.eu

Joo, Partco olikin tiedossa ja vaikka kuinka olisi hyvä tukea kotimaista, niin ei kyllä silti viitsi maksaa noin paljoa ylimääräistä jokaisesta osasta. Mutta hyvä kun on vaihtoehtoja.

Tilasitko jo Eleshopista? Samankaltaista settiä laittamassa itsekin tilaukseen. Vertailin Eleshopia ja Partcoa, niin jälkimmäinen vaivaiset 5€ kalliimpi ilman virtalähdettä, koska yli 100€ tilauksiin saa ilmaisen toimituksen, kun taas Eleshopilla ainakin 18€ tuon sun kuvassa näkyvän lisäksi. Sormiruuvin saa Kiinasta, pärjännen alkuperäisellä sen aikaa.



[Rastaman]

Tervehrys! Ajattelin laittaa tämän tilaukseen Eleshopista: Eleshop ELE-T12A active soldering station
Näitähän on monen nimen alla, mutta kaipaisin mielipiteitä näistä "T12"-koveista!? 20€ wattnikeilla ja sputnikeilla menty tähän asti, mutta
ajattelin josko parempi kolvi auttaisi tumpeloa kolvaajaa ja parempi kärkivalikoimakin olisi tervetullutta

Edit: itselläni ainakin hyviä kokemuksia Eleshopista, mutta takuuasioissa en onneksi ole vielä em. firman kanssa asioinut...
Kotimaisessa kivijalassa mielelläni asioisin, mutta ei valitettavasti varaa tuplahintoihin Pikkusälän ostan kotimaasta, kun ei kirpaise kerralla niin pahasti.



[Nasty76]

Valitettavasti kolvi yksissään ehkä ei paranna suoritusta, helpottaa ehkä mutta oikeat välineet on avainsana. Kunnon tinaimu sukkaa, fluksi, ja kunnollinen tina niin homman pitäs hoitua mukavasti. Itse jonkun verran pintaliitos hommia tehnyt ja himassa homma sujuu mutta mökillä satunnaisesti tinatessa jos fluksi ei tullu mukaan niin jälki on kauheata. Molemmissa samat vatnikit ettei oo siitä kiinni. Ja harjoitus harjoitus harjoitus ja sopivasti lämpöä ettei oo kylmänä tinattavat kohteet



[Kautium]

Tilasitko jo Eleshopista? Samankaltaista settiä laittamassa itsekin tilaukseen. Vertailin Eleshopia ja Partcoa, niin jälkimmäinen vaivaiset 5€ kalliimpi ilman virtalähdettä, kun yli 100€ tilauksiin ilmainen toimitus, kun taas Eleshopilla ainakin 18€ tuon sun kuvassa näkyvän lisäksi. Sormiruuvin saa Kiinasta, pärjännen alkuperäisellä sen aikaa.

En tilannut vielä, kun jäin arpomaan tuota samaa. En ensin huomannut Eleshopin postikuluja ja laskin vertaillessa loppusumman muutenkin pyllylleen.

Eleshopissa olisi 65W PD laturi 20€, eikä vastaavaa ole Partcolla, mutta saahan noita toki muualtakin, joskin hieman kalliimmalla. Eleshopin merkittömän laturin laadusta ei ole tietoa. Sillä sormiruuvilla nyt ei hirveästi ole merkitystä ja kuvauksen mukaan siinä on ilmeisesti hieman väärä kierrekin.



[Signa]

En tilannut vielä, kun jäin arpomaan tuota samaa. En ensin huomannut Eleshopin postikuluja ja laskin vertaillessa loppusumman muutenkin pyllylleen.

Eleshopissa olisi 65W PD laturi 20€, eikä vastaavaa ole Partcolla, mutta saahan noita toki muualtakin, joskin hieman kalliimmalla. Eleshopin merkittömän laturin laadusta ei ole tietoa. Sillä sormiruuvilla nyt ei hirveästi ole merkitystä ja kuvauksen mukaan siinä on ilmeisesti hieman väärä kierrekin.

Partcoon itse kallistun, kun löytyy jo Oneplussan PD-laturi.
Onkohan toi sormiruuvi sitten M2.5 eikä M2



[JuSiZ]

Eikös tuo pinecil toimi myös jollain perus läppärin yms. virtalähteellä missä vaan on 5.5x2.5mm plugi



[Kautium]

Eikös tuo pinecil toimi myös jollain perus läppärin yms. virtalähteellä missä vaan on 5.5x2.5mm plugi

Toimii toki alla mainituilla ehdoilla, mutta mieluummin ainakin itse käytän tehokasta USB-C PD-laturia, kun sitä voi sitten tarvittaessa hyödyntää muuallakin. Lisäksi se lämmönkestävä ja joustava silikonipiuha on hyvä.

Pinecil Power Supplies

wiki.pine64.org

DC Laptop Brick

1. Generally a center-positive laptop charger with more than 3 Amps and 19V-24V will work on Pinecil V2 (video to check polarity). Plugging in a DC barrel charger with the wrong polarity symbol on the back will break the Pinecil.
2. Avoid Universal power supplies and cheap off-brand ones with low quality control. <tl_lim> said "try to avoid such universal power ...The output contains sharp voltage spike and can kill the Pinecil. There are already several cases reported by support team that Pinecils are damaged by such power supply."
3. Read the 2 answers in this link that give an idea of why using cheap DC power supplies could damage electronics due to switching noise/voltage spikes. Cheap DC bricks don't have all the extra protections needed, go through little quality control, and most have no certification stamps related to industry testing.
4. DC5525 barrel plug will plug in directly (5.5mmm x 2.5mm) but if you have a different plug, there are many adapters to convert it to 5.5mm, 2.5mm (don't force a different plug into Pinecil, it will Break the barrel port), and possibly push back and break the positive pin connection inside Pinecil where the DC barrel attaches to the PCB.
5. DC barrel 24V is supported on V2 (most V1 can only do a max of 21V unless a modification is performed to cut the trace to the Vbus and enable 24V safely (see Ralim's IronOS DebugMenu for details)
6. It is recommended to use a quality brand DC barrel charger. Often a used name-brand laptop charger (Dell, HP, Toshiba, etc..) that gets some QC testing is a better option than a no-name cheap DC barrel charger. The cheap ones might have large voltage spikes that are out of the 21V range for Pinecil V1 and 24V range of Pinecil V2 causing the Mosfet and Buck regulator to break.
   1. These two parts are low cost and not too hard to replace if your Pinecil breaks from a poor quality DC charger (see Datasheets section of the Wiki for links to get replacement chips]].
   2. Members have experienced broken Pinecils after using low quality off-brand DC barrel chargers and had to replace both the Mosfet and Buck Converter. Sometimes it's just one part, but it's best to order a couple of both as they are usually under $0.35 each.



[JuSiZ]

Toimii toki alla mainituilla ehdoilla, mutta mieluummin ainakin itse käytän tehokasta USB-C PD-laturia, kun sitä voi sitten tarvittaessa hyödyntää muuallakin. Lisäksi se lämmönkestävä ja joustava silikonipiuha on hyvä.

Pinecil Power Supplies

wiki.pine64.org

Joo lähinnä meinasin että noitakin läppäri powereita monella ennestään.



[Nasty76]

Nyt on todistus aineistoa mihin watnikin pystyy ei oo isp flasheriä niin testailen onnistuuko arduinolla flashata gpu hun uuden bioksen piiri on 2080 gtx bios piiri eli ei mikään jättiläinen. Ps sori paskasta kuvasta ei puhelin suostu ottaa parempaa



[repairman]

Mistä noihin T210, T245 yms kahvoihin saa kärkiä järkevästi? Aliexpressissä näyttää olevan pääasiassa 1kpl/tilaus myynnissä ja sitten järjettömät toimituskulut, jos yksittäin enemmän tilaa. Mieluusti joku 10pcs starter setti jos löytyisi, kun kiina-laadusta puhtaan, niin vaikka enemmänkin. Joku tämän tyyppinen Aixun juotosasema oli mielessä ostaa: 104.46€ |AIXUN T320 200W Intelligence all in one Precision Soldering Station With T210/T245 Handle For Mobile Phone Welding Repair Tool| | - AliExpress Mukana noissa näyttää tulevan max 3 kärkeä ja noita kolmea sitten suurin osa erikseen myytävistäkin

Tai vaihtoehtoisesti voisi ajatella koko homman alusta, eli mihin kolviin löytyy parhaiten kärkiä. Yhdellä kahvallakaan tuskin pärjää, ihan laidasta laitaan on tarvetta. Pinsettikahvakin voisi joskus olla hankintalistalla, niin ei tarvitse useamman kolvin kanssa tuhertaa.



[Nasty76]

Kävin ostamassa tuon motonetin wellerin teränputsaus pallon ja on hyvä , ei oikeen noita pienimpiä pintaliitos vastuksia saa paikalleen jos ei saa terää täysin puhtaaksi, imo hintansa värtti.Ehkäpä itsekin kallistun tuohon pinecelliin kun siihen sais ainaki sellasen pienen veitsi terän , helpottas noita pienimpien pintaliitos vastuksen irroittelua , kun revin varaosia noista rikkonaisista korteista mitä ostelen purkuun tms. hermo menee watnikin pienimmällä terällä niitä juotella irti kun saa toisella kädellä sohii kuumailmalla sinne ja vuorotellen koittaa lämmittää pädejä , veitsellä pitäs irtoa kerrasta kun kyljestä lähestyy. ei siin kyllä ne watnikillakin tekee mut menee se 2-5min irrotella yhtä varaosaa :|



[zesvel]

Tänään kävin lopulta ton verkkokauppa.com:n juotosasema hakemassa. Noh eihän tästä hommasta tule silti helvettiäkään, varsinkaan komponenttien irrottamisesta...



[0nanias]

Tänään kävin lopulta ton verkkokauppa.com:n juotosasema hakemassa. Noh eihän tästä hommasta tule silti helvettiäkään, varsinkaan komponenttien irrottamisesta...

Hae jostain romulavalta jokin rikkinäinen piirilevy ja harjoittele sillä. Kärjen valinta, lämmönsäätö, lyijyllisen tinan lisääminen juotokseen, fluksin käyttö, imusukka, tinaimuri yms nuo kaikki ovat asioita joiden käytön joutuu opettelemaan kantapään kautta.
Kokemusta ei saa muuten kuin harjoittelemalla ja harjoittelu kannattaa tehdä jollain sellaisella asialla jonka ei odoteta toimivan enää jälkeen päin.



[zesvel]

Hae jostain romulavalta jokin rikkinäinen piirilevy ja harjoittele sillä. Kärjen valinta, lämmönsäätö, lyijyllisen tinan lisääminen juotokseen, fluksin käyttö, imusukka, tinaimuri yms nuo kaikki ovat asioita joiden käytön joutuu opettelemaan kantapään kautta.
Kokemusta ei saa muuten kuin harjoittelemalla ja harjoittelu kannattaa tehdä jollain sellaisella asialla jonka ei odoteta toimivan enää jälkeen päin.

Juu tässä ihan roskakori tavaralla harjoittelen. Niinkin yksinkertanen asia ei millään onnistu että kuinka ihmeessä saan homman lopuksi kärkeen pienen kerroksen tinaa? Näinhän sitä suositellaan mutta suoraan langasta kun koitan niin tina vaan menee savuna ilmaan ja piirilevyltäkin kun koitan tinaa pienen kerroksen saada kärkeen pysymään niin ei sitten millään... Kyllä tässä on harjottelemista



[juhaa]

En minä liiemmin olisi huolissani, jos ei ”säilytys tinaa” saa tarttumaan. Messinki sienellä pyyhkäisy puhtaaksi ja tinaa perään, tarttuu tai ei tartu. Ei ole oikea ongelma.



[Uutta matoa koukkuun]

Edelleenkään noilla ilman termostaattia olevilla kolveilla ei tee mitään. Palauta tai heitä SER-laariin ja hommaa oikea vehje.



[Nasty76]

Riippuen kärjestä laita lämpö 300 asteen kohdalle niin kyllä tarttuu tina kärkeen vähän vähemmän lämpöö jos ohuet kuparit levyllä ja isommille vähän enemmän. Paska puhetta etteikö ilman termaria olevalla kolvilla mitään tee watnikilla tinailen gpu korjauksia ja onnistuu keloista pienimpiin pintaliitos vastuksiin ja konkkiin ainut missä tulis termari hyödyksi esim näytönohjaimessa kun pitäs saada kompo irti joka on isossa maatasossa ja se imee lämpöö todella paljon tosin esilämmitys auttaa siihen ja vähän isompi lämpötila. Tumpelo tuskin onnistuu edes sillä termari kolvilla jos ei perusteet oo edes tuttuja osaava tinuri tinaa watnikilla sen mitä tarvii. ps itse just tulin tähän kolvin ääreen niin mulla on lyjyllistä tinaa rulla viel jäljellä niin noi kompot saan irti lämpötila asteikoilla mulla ainakin ylhäällä 300c , niin ohuet vedot vasen laita 300 asteen viipaleesta ja paksut vedot isot maa tasot yms 300c viipaleen oikea reuna. sillä oon kaikki irti ja kiinni saanut.jos ei tunnu lämpö siirtyvän voi koittaa levittää fluksia niin sekin auttaa lämmön siirtymisessä.



[Uutta matoa koukkuun]

...mutta miksi kikkailla paskoilla vehkeillä, kun pienellä lisäsijoituksella saa kunnollista???



[TeknoR]

Juu tässä ihan roskakori tavaralla harjoittelen. Niinkin yksinkertanen asia ei millään onnistu että kuinka ihmeessä saan homman lopuksi kärkeen pienen kerroksen tinaa? Näinhän sitä suositellaan mutta suoraan langasta kun koitan niin tina vaan menee savuna ilmaan ja piirilevyltäkin kun koitan tinaa pienen kerroksen saada kärkeen pysymään niin ei sitten millään... Kyllä tässä on harjottelemista

Suosiolla joku kunnon vehje. Itellä tämmönen/vastaava ja todella helppo saada hyviä juotoksia: 22.54€ 71% OFF|T12 75W Digital Soldering Iron StationTips Welding Rework Station temperature adjustable control microcontroller| | - AliExpress



[Nasty76]

No 25 eur watnik ista saa ne terätkin mukaan. Toi pinecel menee lähemmäs satkua. Jos on 25 eur luokassa kunnon kolvi jossa 5 terää mukana niin laittakaa ihmeessä linkkiä. Koitan sanoa että satunnaista kolvarin kynnys laittaa satku kii vehkeeseen jos käyttö on todella satunnaista. Ja turhaan tuomitsette tota watnikkia vaikka siinä ei termaria ole niin se kärki varastoi melkoisesti lämpöä perus hommissa ei tule vastaan kärjen kyl meneminen.



[olaw]

Pinecil V2 vaiko TS101? Tuo parinkympin hintaero ei maata kaada, joten kumpi yksinkertaisesti parempi? Vaikea valinta.



[zesvel]

Edelleenkään noilla ilman termostaattia olevilla kolveilla ei tee mitään. Palauta tai heitä SER-laariin ja hommaa oikea vehje.

Suomennatko mulle mikä on "oikea vehje"?
Lopulta en ole tossa verkkiksen laitteessa mitään vikaa huomannut, kyllä se on enemmän kokemuksen puute ja harjoittelua vaan. En kuitenkaan tätä ammatikseni tee niin en ainakaan mitään itselle ylihintaista (3 numeroista) "oikeaa vehjettä" ainakaan vielä tarvi.



[zesvel]

Ainakin jo vähän alko paremmin onnistumaan juotosten poisto imusukalla kun ihan vaan vaihtoi tollasen terävän kärjen tollaseen vähän isompaan ja leveämpään kärkeen, lisäksi lämmöt vaan täysille mitä tosta wattnik vehkeeseen sai niin kyllä alko jo kohtuu hyvin juotokset imeytyyn nauhaan johon oli fluksia sivellyt. Vielä on harjoiteltavaa mutta ehkä joskus vielä onnistuu ongelmitta , en vain voi uskoa siihenkään että nämä hommat hoituu ongelmitta pelkästään sillä että hommaan "kunnon vehkeet"...



[Esterhaus]

Ainakin jo vähän alko paremmin onnistumaan juotosten poisto imusukalla kun ihan vaan vaihtoi tollasen terävän kärjen tollaseen vähän isompaan ja leveämpään kärkeen, lisäksi lämmöt vaan täysille mitä tosta wattnik vehkeeseen sai niin kyllä alko jo kohtuu hyvin juotokset imeytyyn nauhaan johon oli fluksia sivellyt. Vielä on harjoiteltavaa mutta ehkä joskus vielä onnistuu ongelmitta , en vain voi uskoa siihenkään että nämä hommat hoituu ongelmitta pelkästään sillä että hommaan "kunnon vehkeet"...

Oma kokemukseni on että paras tapa saada ainakin aloittelijana homma menemään vaikeaksi on käyttää niitä teräviä kärkiä. Sellainen tulee Pinecilissä vakiona ja onneksi uskoin viisaampien juttuja netissä, että kannattaa hommata parempia jo heti.



[Uutta matoa koukkuun]

Oikeissa vehkeissä kärjen lämpötila kestää haluttuna termostaatin ansiosta.



[Naska Paapuri]

Oma kokemukseni on että paras tapa saada ainakin aloittelijana homma menemään vaikeaksi on käyttää niitä teräviä kärkiä.

No sehän riippuu ihan mitä sillä juotoskolvilla tekee.



[Esterhaus]

No sehän riippuu ihan mitä sillä juotoskolvilla tekee.

No niin se on tietenkin.

Ite laittaisin kyllä Pineciliin mukaan jonkun monikäyttöisemmän ja erikseen ostettavaksi sen kapeakärkisen. Piirilevyjen rakentelussa ei sitä terävää tarvinnut mihinkään mutta varmasti sillekin joku käyttötarkoitus on olemassa.



[zesvel]

lämpötila asteikoilla mulla ainakin ylhäällä 300c , niin ohuet vedot vasen laita 300 asteen viipaleesta ja paksut vedot isot maa tasot yms 300c viipaleen oikea reuna. sillä oon kaikki irti ja kiinni saanut.jos ei tunnu lämpö siirtyvän voi koittaa levittää fluksia niin sekin auttaa lämmön siirtymisessä.

Itse lähdin tota juotosten irrottelua tekemään ihan täysillä asteilla (450), tiedä sitten kumpi on pahempi/parempi. Se että pitää asteet täysillä ja saa mahdollisimman pian juotokset imettyä vai se että pitää pienemmällä ja joutuu kolvia piteleen juotoksella/imusukalla huomattavasti pidempään jolloin piirilevykin vai lämpenee enemmän... Itse tässä tosiaan nyt rikkinäisen peliohjaimien analogeja koittanut irrotella, nekin kuitenkin 14 juotoksella kiinni ja olis hyvä saada mahd. nopeasti homma hoidettua ettei mene jotain paskaksi kuumenemisella.
