Kodin yleiskaapelointi ja RJ45 läpi talon - keskustelua ja vinkkejä

  • Keskustelun aloittaja Keskustelun aloittaja Lexy
  • Aloitettu Aloitettu
Sähkökeskuksen alla.
Tuulikaapissa seinäkotelossa.
Suoraan eteisen puhelinrasiassa.

Tuossa ne yleisimmät. Jos ei löydy niin kerro minkälainen ja vuosimallinen talo kyseessä?

Sähkökeskuksen vieressä menee yksi puhelin kaapeli ylös, tödnäk toiseen kerrokseen, muuta en ole vielä löytänyt, vaikka tästä ympäristöstä hakenut.
Eteinen/tuulikaappi tyhjä puhelin kaapeleista, sähkökeskus on pukuhuoneessa eteisen vieressä, jossain tässä lähistöllä luulisi niiden olevan.
Koitan etsiä lisää kun vaan ehdin ja voin postaa piirustuksenkin :)

Sähkökeskuksen vieressä menee yksi puhelin kaapeli ylös, tödnäk toiseen kerrokseen, muuta en ole vielä löytänyt, vaikka tästä ympäristöstä hakenut.
Eteinen/tuulikaappi tyhjä puhelin kaapeleista, sähkökeskus on pukuhuoneessa eteisen vieressä, jossain tässä lähistöllä luulisi niiden olevan.
Koitan etsiä lisää kun vaan ehdin ja voin postaa piirustuksenkin :)

Josko huomenna ehtisi päivällä etsiä puhelin lähtöä, ei siis ollut eteisessä eikä sähkökaapin vieressä.
Laitan kuvat jos joku haluaa katsoa ja kommentoida, kuvat eivät sitten pidä täysin paikkaansa kuten totesinkin.


Josko huomenna ehtisi päivällä etsiä puhelin lähtöä, ei siis ollut eteisessä eikä sähkökaapin vieressä.
Laitan kuvat jos joku haluaa katsoa ja kommentoida, kuvat eivät sitten pidä täysin paikkaansa kuten totesinkin.


Yläkerrassa siis sähkökaappi? Onko nuo antennikaapelit kuitenkin jossain sähkökaapin läheisyydessä?

Onko mahdollista että tuulikaapissa olisi esim paneloitu tai tapetoitu kytkentälaatikko piiloon?

Sinänsä tuon kuvan mukaan tuo on selkeä ja aika tyypillinen ratkaisu, mutta jos sitä ei ole tuon mukaan tehty, niin ei tuosta kuvasta silloin paljoa iloa ole..

Yläkerrassa siis sähkökaappi? Onko nuo antennikaapelit kuitenkin jossain sähkökaapin läheisyydessä?

Onko mahdollista että tuulikaapissa olisi esim paneloitu tai tapetoitu kytkentälaatikko piiloon?

Sähkökeskus on alakerrassa PUKU tilassa musta laatikko jonka syöttö tulee "saunan puolelta", kuvista vasen alakerrasta.
Yläkerran kaappi on vanha antenni jako tms.
Ei ole tuulikaapissa mitään puhelin kaapeleita tai lähtöä, ainut minkä löysin seinän sisästä on yksi katon rajaan nouseva puhelinkaapeli sähkökeskuksen vieressä.
Missähän mahtais lähdöt olla puhelimelle, tuskin nyt lattian allakaan, ei ainakaan mitään sieltä piippaile kun kokeilin keskuksen edestä :rolleyes:

Josko huomenna ehtisi päivällä etsiä puhelin lähtöä, ei siis ollut eteisessä eikä sähkökaapin vieressä.
Laitan kuvat jos joku haluaa katsoa ja kommentoida, kuvat eivät sitten pidä täysin paikkaansa kuten totesinkin.

Eli jos nuo kuvat pitäisi paikkansa niin tuulikaapissa olisi kytkentäkotelo puhelimille. Tuulikaapin seinästä nousisi putki välipohjaan, jossa kulkee makuuhuoneeseen ja sieltä ketjutettu halliin.

Ota peitekannet noista puhelinrasioista pois ja katso mitä siellä on. Sulakkeet pois, jos pistorasioita saman peitekannen alla.

Löytyi vihdoin puhelimien lähtö, olikin pieni rasia sähkökeskuksen alla ja edessä pieni laatikko, olin aiemmin scannaillut ympäriltä mut ei hälyyttänyt, pääasia et löytyi :D
Nopeesti selvis et kaapelit menee niinkuin kuvissakin, yläkerrassa ketjutettu yksi.

Tänään vasta ehti nykiä noita, aloitin lyhyimmällä vedolla ja kaks cat6 meni vaikeasti läpi, fairya laitoin vähän liukasteeks mut oisko jotain parempaa vinkata, silikooni?

No meni sentään eka kahdella läpi, jatketaan harjoituksia paremmalla ajalla taas :)


Löytyi vihdoin puhelimien lähtö, olikin pieni rasia sähkökeskuksen alla ja edessä pieni laatikko, olin aiemmin scannaillut ympäriltä mut ei hälyyttänyt, pääasia et löytyi :D
Nopeesti selvis et kaapelit menee niinkuin kuvissakin, yläkerrassa ketjutettu yksi.

Tänään vasta ehti nykiä noita, aloitin lyhyimmällä vedolla ja kaks cat6 meni vaikeasti läpi, fairya laitoin vähän liukasteeks mut oisko jotain parempaa vinkata, silikooni?

No meni sentään eka kahdella läpi, jatketaan harjoituksia paremmalla ajalla taas :)

Kaapeliliukaste siihen on ihan omaa tavaraa olemassa, mutta en osaa sanoa mistä yksityiset sitä saisi. Koostumukseltaan muistuttaa liukuvoidetta, mutta kaapeleita varten suunniteltua.

Itse olen tätä kaapeliliukastetta käyttänyt: Vetojousitarvike BizLine - BIZ 700231 Kaapeliliukaste Biz`lub - 6438040 - Bizline
Ja tässä on hyvää ohutta cattikutosta, menee kaksi ohueen putkeen nätisti: Tietoverkkokaapeli-CAT6 - GGM CAT6UHR4WU3 CAT6 1XU/UTP LSOH VA Dca - 0218519 - Gigamedia (305m laatikko, halvempi metrihinta) tai 100M: Tietoverkkokaapeli-CAT6 - GGM CAT6UHR4WU1 CAT6 1XU/UTP LSOH VA Dca - 0218523 - Gigamedia

Noita saa tilattua seuraavaksi päiväksi mistä tahansa sähköliikkeestä, jolla on Rexelille tili.

Itse olen tätä kaapeliliukastetta käyttänyt: Vetojousitarvike BizLine - BIZ 700231 Kaapeliliukaste Biz`lub - 6438040 - Bizline
Ja tässä on hyvää ohutta cattikutosta, menee kaksi ohueen putkeen nätisti: Tietoverkkokaapeli-CAT6 - GGM CAT6UHR4WU3 CAT6 1XU/UTP LSOH VA Dca - 0218519 - Gigamedia (305m laatikko, halvempi metrihinta) tai 100M: Tietoverkkokaapeli-CAT6 - GGM CAT6UHR4WU1 CAT6 1XU/UTP LSOH VA Dca - 0218523 - Gigamedia

Noita saa tilattua seuraavaksi päiväksi mistä tahansa sähköliikkeestä, jolla on Rexelille tili.


Kiitos, mutta en toistaseks ala tilailemaan lähimmästä rexel tilin omaavasta sähköliikkeestä :)
Kaapelia on tai oli omasta takaa reilut 300m, jonkun keväämmällä linkkaamaa amazon tarjous cat 6 joka kunnon kaapelia.
Uskon et toi menee liukasteella noi pidemmät vedot tuplana :)
Varmaan täs vkl aikana jatkuu hommat, pihahommien lisäksi.

Jaksoinpa viimein aloittaa verkkojohdon kiskomisen antennikaapelien tilalle. Yhdessä tapauksessa verkkojohto irtosi antennikaapelista jota kiskottiin. Ja tietenkin se verkkojohto, joka tulisi kuitumuuntimelta kytkentäpaneelille.

Jos koittaa työntää pelkkää johtoa, se menee nätisti koko matkan, kunnes tulisi nousta ylös pistorasialle. Tökkää kulmaan. Matkaa koko putkella on noin 8 metriä.

Mikä tähän olisi paras työkalu, jolla lähteä yrittämään?

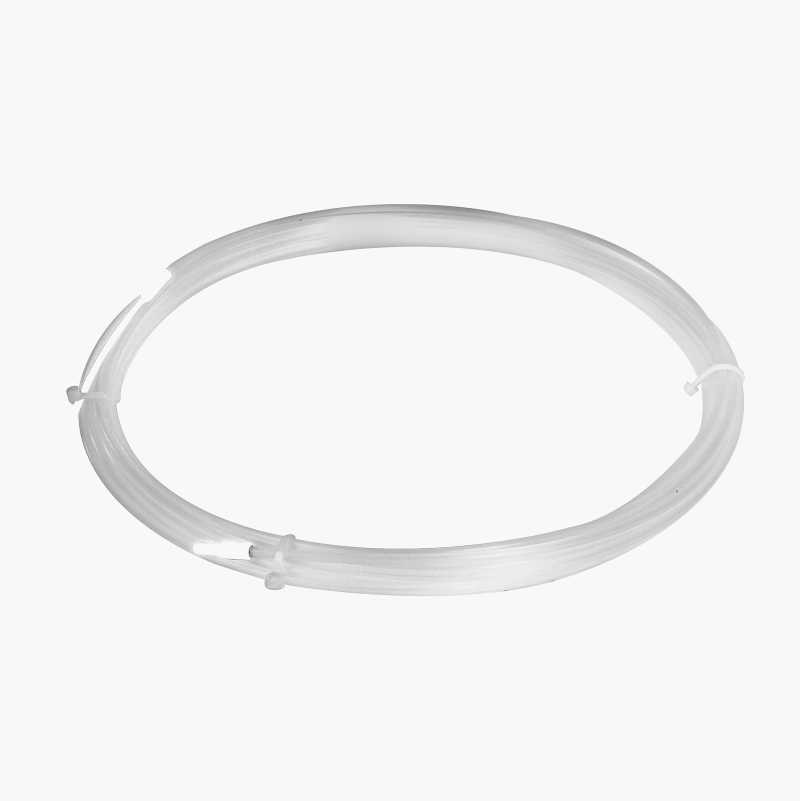

Bilteman vetojousia ajattelin kokeilla,

Jaksoinpa viimein aloittaa verkkojohdon kiskomisen antennikaapelien tilalle. Yhdessä tapauksessa verkkojohto irtosi antennikaapelista jota kiskottiin. Ja tietenkin se verkkojohto, joka tulisi kuitumuuntimelta kytkentäpaneelille.

Jos koittaa työntää pelkkää johtoa, se menee nätisti koko matkan, kunnes tulisi nousta ylös pistorasialle. Tökkää kulmaan. Matkaa koko putkella on noin 8 metriä.

Mikä tähän olisi paras työkalu, jolla lähteä yrittämään?

Bilteman vetojousia ajattelin kokeilla,
Perinteinen keino on ihan sellainen sininen/oranssi muovinaru ja imuri. Toiseen päähän imuri mahdollisimman tiiviisti putken suulle ja toisesta päästä toinen syöttämään narua, menee yllättävän pitkätkin vedot näin. Ja sitten narulla vetää johdon paikalleen.

Nailon-vetojousi itsellä, hommansa hoitaa vaikka onkin erittäin ärsyttävää materiaalia laittaa takaisin nippuun ilman solmuja.

Nailon-vetojousi itsellä, hommansa hoitaa vaikka onkin erittäin ärsyttävää materiaalia laittaa takaisin nippuun ilman solmuja.

Pidempi aika tuhrautui tuon bilteman nailonin niputtamiseen, kun itse kaapelien vetoihin :D

Hyvin ajoi tuo tosin asiansa tuo, kun itselläkin irtosi yksi kaapeli kesken vedon ja tilanteen sai pelastettua tuolla bilteman nailonilla ja kysessä oli vielä kaksi kerroksisen talon pisin veto.

Joskus on tuota naru-imurikomboa joutunut käyttämään vaikka vetojousikin oli käytössä, mutta tökkäsi aina vähän ennen rasiaa. Ilmeisesti oli putken ja rasian liitos vähän väljä, niin vetojousi tökkäsi aina siihen.

Tässä kun taloa rakennutetaan niin ajattelin tehdä kotiin kunnon langallisen verkon. Eli jokaiseen makkariin + olohuoneeseen olis tarkotus vetää verkkokaapeliliitäntä seinään ja sieltä sitten tekniseen tilaan johon tulee serveri ja modeemi+kytkin.

Onko järkeä laittaa Cat 7:lla vai riittääkö Cat6?

Tässä kun taloa rakennutetaan niin ajattelin tehdä kotiin kunnon langallisen verkon. Eli jokaiseen makkariin + olohuoneeseen olis tarkotus vetää verkkokaapeliliitäntä seinään ja sieltä sitten tekniseen tilaan johon tulee serveri ja modeemi+kytkin.

Onko järkeä laittaa Cat 7:lla vai riittääkö Cat6?
Cat6a pitäisi riittää vielä, mutta jos hintaero ei muodostu ongelmaksi niin Cat7.

Niitä kaapeleita kannattaa sitten vetää joka paikkaan kaksi ja ainakin olohuoneeseen laittaisin joka seinälle johon joskus voi tv:tä ym ajatella. Järjestys varmasti vuosien saatossa muuttuu ja liitännät on väärässä paikassa.

Tämän lisäksi kattoon varaus tukiasemalle johonkin keskeiseen paikkaan tai useampi talon koosta ja kerros määrästä riippuen.

Jaksoinpa viimein aloittaa verkkojohdon kiskomisen antennikaapelien tilalle. Yhdessä tapauksessa verkkojohto irtosi antennikaapelista jota kiskottiin. Ja tietenkin se verkkojohto, joka tulisi kuitumuuntimelta kytkentäpaneelille.

Jos koittaa työntää pelkkää johtoa, se menee nätisti koko matkan, kunnes tulisi nousta ylös pistorasialle. Tökkää kulmaan. Matkaa koko putkella on noin 8 metriä.

Mikä tähän olisi paras työkalu, jolla lähteä yrittämään?

Bilteman vetojousia ajattelin kokeilla,

Ehdottomasti metallinen, muoviset jättäisin kauppaan.

Olen nyt soitellut useampaa firmaan ja kysellyt kiinnostusta 2002 rakennetun omakotitalon kaapelointiin (Meille on tulossa kuitu ja keskus asennetaan tekniseen tilaan). Ideana että lähtökohtaisesta yritettäisiin asentaa vanhojen puhelinpiuhojen tilalle ethernet kaapelit (3 kpl) mutta jos menee liian vaikeaksi 1 uusi veto käy myös hyvin välikaton kautta teknisestä tilasta olohuoneeseen.

Kukaan ei kuitenkaan ole kiinnostunut projektista. Osaako kukaan täällä suositella / mainita yrityksiä, jotka voisivat tällaisen projektin minulle toteuttaa (Pääkaupunkiseutu)?

Viimeksi muokattu:
Olen nyt soitellut useampaa firmaan ja kysellyt kiinnostusta 2002 rakennetun omakotitalon kaapelointiin (Meille on tulossa kuitu ja keskus asennetaan tekniseen tilaan). Ideana että lähtökohtaisesta yritettäisiin asentaa vanhojen puhelinpiuhojen tilalle ethernet kaapelit (3 kpl) mutta jos menee liian vaikeaksi 1 uusi veto käy myös hyvin välikaton kautta teknisestä tilasta olohuoneeseen.

Kukaan ei kuitenkaan ole kiinnostunut projektista. Osaako kukaan täällä suositella / mainita yrityksiä, jotka voisivat tällaisen projektin minulle toteuttaa (Pääkaupunkiseutu)?
Itse soitin sähkömiehen paikalle ja ilmoitin, että mitä kaapelia asennetaan, siamilaiset meni fairyn ja vetojousen avulla puhelinkaapelien tilalle.

Jos isommat firmat ei ole kiinnostuneita niin kannattaa kysellä yhden henkilön firmoilta.

Oma asennus hoitui niin, että sähkäri otti tukkurilta kaapelikelan ja maksoin toteutuneen kulutuksen mukaan niin ei jäänyt mitään ylimääräistä nurkkiin lojumaan. Sovimme myös etukäteen, että aluksi yritetään siamilaista ja jos ei mene niin sitten yksittäinen kaapeli.

Olisi tarkoitus asentaa 2007 rakennettuun rivariasuntoon sisäverkkokaapelointia. Muuton yhteydessä asennettiin yksi RJ45 kulkemaan yläkerran työhuoneesta ja alakerran sähkökaapille, nyt tarvetta olisi laajennuksille. Kuvio on muuten helppo, mutta kahdelle koneelle pitäisi saada 10G yhteys. Nyt 10G kytkin ja 10G koneet (pöytäkone ja NAS) ovat työhuoneessa, niin tämä onnistuu helposti DAC-kaapelilla.

Suunnitelmissa olisi siirtää NAS vaatehuoneeseen ja kytkin sähkökaappiin. Tämä muutos vaatii 10G-kaapelointia vaatehuoneesta sähkökaapille ja työhuoneesta sähkökaapille. Verkkokortit ovat mallia Mellanox Connect-X3 ja kytkin on MikroTik CRS308 eli näiden kanssa RJ45-käyttö ei ole oikein järkevää. Katselin tässä vaihtoehtoja ja järkevin kustannuksiltaan taitaa olla multi-mode kuitu. Onko kellään kokemusta, että mitä tuollaisen MM-kaapelin vetäminen maksaa? Kaapeli sinänsä saadaan helposti asennettua olemassa oleviin kaapeliputkiin.

Kaikkinensa tarkoitus olisi vetää:
- Kuitu (?) työhuone-sähkökaappi
- Kuitu (?) vaatehuone-sähkökaappi
- Cat6 vaatehuone-sähkökaappi
- Cat6 olohuone-sähkökaappi

Näillä vedoilla olisi koko asunto aika riittävästi kaapeloitu. Cat6 asennus ei kauheasti kustanna, mutta tuo kuidun asentamisen hinta mietityttää. Onko kuidun asennuskustannuksista kokemuksia? Mietin tässä lähinnä sitä, että onko kannattavampaa asentaa kuitu vai vaihtaa verkkokortit ja kytkimet RJ45-käyttöön sopiviksi.

Olisi tarkoitus asentaa 2007 rakennettuun rivariasuntoon sisäverkkokaapelointia. Muuton yhteydessä asennettiin yksi RJ45 kulkemaan yläkerran työhuoneesta ja alakerran sähkökaapille, nyt tarvetta olisi laajennuksille. Kuvio on muuten helppo, mutta kahdelle koneelle pitäisi saada 10G yhteys. Nyt 10G kytkin ja 10G koneet (pöytäkone ja NAS) ovat työhuoneessa, niin tämä onnistuu helposti DAC-kaapelilla.

Suunnitelmissa olisi siirtää NAS vaatehuoneeseen ja kytkin sähkökaappiin. Tämä muutos vaatii 10G-kaapelointia vaatehuoneesta sähkökaapille ja työhuoneesta sähkökaapille. Verkkokortit ovat mallia Mellanox Connect-X3 ja kytkin on MikroTik CRS308 eli näiden kanssa RJ45-käyttö ei ole oikein järkevää. Katselin tässä vaihtoehtoja ja järkevin kustannuksiltaan taitaa olla multi-mode kuitu. Onko kellään kokemusta, että mitä tuollaisen MM-kaapelin vetäminen maksaa? Kaapeli sinänsä saadaan helposti asennettua olemassa oleviin kaapeliputkiin.

Kaikkinensa tarkoitus olisi vetää:
- Kuitu (?) työhuone-sähkökaappi
- Kuitu (?) vaatehuone-sähkökaappi
- Cat6 vaatehuone-sähkökaappi
- Cat6 olohuone-sähkökaappi

Näillä vedoilla olisi koko asunto aika riittävästi kaapeloitu. Cat6 asennus ei kauheasti kustanna, mutta tuo kuidun asentamisen hinta mietityttää. Onko kuidun asennuskustannuksista kokemuksia? Mietin tässä lähinnä sitä, että onko kannattavampaa asentaa kuitu vai vaihtaa verkkokortit ja kytkimet RJ45-käyttöön sopiviksi.
Halvemmaksi tulee ostaa RJ45 SFP-palikat kun alkaa kuitua hitsauttamaan ellei jollain kaverilla satu olemaan muutaman tuhat euroa kustantavaa kuituhitsiä.

Toki valmiiksi päätetyillä kuiduilla olisi edullista, mutta niitä on hankalampi putkiin saada mahtumaan.

Olisi tarkoitus asentaa 2007 rakennettuun rivariasuntoon sisäverkkokaapelointia. Muuton yhteydessä asennettiin yksi RJ45 kulkemaan yläkerran työhuoneesta ja alakerran sähkökaapille, nyt tarvetta olisi laajennuksille. Kuvio on muuten helppo, mutta kahdelle koneelle pitäisi saada 10G yhteys. Nyt 10G kytkin ja 10G koneet (pöytäkone ja NAS) ovat työhuoneessa, niin tämä onnistuu helposti DAC-kaapelilla.

Suunnitelmissa olisi siirtää NAS vaatehuoneeseen ja kytkin sähkökaappiin. Tämä muutos vaatii 10G-kaapelointia vaatehuoneesta sähkökaapille ja työhuoneesta sähkökaapille. Verkkokortit ovat mallia Mellanox Connect-X3 ja kytkin on MikroTik CRS308 eli näiden kanssa RJ45-käyttö ei ole oikein järkevää. Katselin tässä vaihtoehtoja ja järkevin kustannuksiltaan taitaa olla multi-mode kuitu. Onko kellään kokemusta, että mitä tuollaisen MM-kaapelin vetäminen maksaa? Kaapeli sinänsä saadaan helposti asennettua olemassa oleviin kaapeliputkiin.

Kaikkinensa tarkoitus olisi vetää:
- Kuitu (?) työhuone-sähkökaappi
- Kuitu (?) vaatehuone-sähkökaappi
- Cat6 vaatehuone-sähkökaappi
- Cat6 olohuone-sähkökaappi

Näillä vedoilla olisi koko asunto aika riittävästi kaapeloitu. Cat6 asennus ei kauheasti kustanna, mutta tuo kuidun asentamisen hinta mietityttää. Onko kuidun asennuskustannuksista kokemuksia? Mietin tässä lähinnä sitä, että onko kannattavampaa asentaa kuitu vai vaihtaa verkkokortit ja kytkimet RJ45-käyttöön sopiviksi.
Jos 10G niin halvemmaksi tulee vetää kaapelina ja siinä tapauksessa laittaisin CAT6A

Suunnitelmissa olisi siirtää NAS vaatehuoneeseen ja kytkin sähkökaappiin. Tämä muutos vaatii 10G-kaapelointia vaatehuoneesta sähkökaapille ja työhuoneesta sähkökaapille. Verkkokortit ovat mallia Mellanox Connect-X3 ja kytkin on MikroTik CRS308 eli näiden kanssa RJ45-käyttö ei ole oikein järkevää. Katselin tässä vaihtoehtoja ja järkevin kustannuksiltaan taitaa olla multi-mode kuitu. Onko kellään kokemusta, että mitä tuollaisen MM-kaapelin vetäminen maksaa? Kaapeli sinänsä saadaan helposti asennettua olemassa oleviin kaapeliputkiin.
Jos putkeen menee siamilainen catti niin kyllä siihen voisi kokeilla ainakin simplex-kuitua valmiiksi päätettynä. MM:ssä ei taida olla mitään mahdollisuuksia ajaa simplex-liikennettä, mutta eivät noi SM-palikatkaan mahdottomia maksa: Cisco SFP-10G-BXU-I 10GBASE-BX10-U SFP+ Transceiver & Cisco SFP-10G-BXD-I 10GBASE-BX10-D SFP+ Transceiver . Ja kaapeliksi sitten esim: LC/SC/FC/ST/LSH Single Mode Armoured Patch Lead . Ei kait tuossa muuta eroa rj45-adaptereihin tule kuin että kuitumodulit vievät vähemmän sähköä ja sit siinä vaiheessa kun vaatekaappiin halutaan 40G-yhteys, niin kuidusta on enemmän iloa ku vanhentuneesta catista. Itse laittaisin sähkökaappiin HeX PoEn ja jättäisin CRS305/CRS309:n työhuoneeseen leikkikaluksi. HeXiltä saa sitten varasähkön 10G-kytkimelle.

Perinteinen keino on ihan sellainen sininen/oranssi muovinaru ja imuri. Toiseen päähän imuri mahdollisimman tiiviisti putken suulle ja toisesta päästä toinen syöttämään narua, menee yllättävän pitkätkin vedot näin. Ja sitten narulla vetää johdon paikalleen.

Nailon-vetojousi itsellä, hommansa hoitaa vaikka onkin erittäin ärsyttävää materiaalia laittaa takaisin nippuun ilman solmuja.
Imurilla sai tilanteen hoidettua. Karhulankaan sidoin/teippasin pienen "pallon" maalarinteippiä, ja se hujahti putken läpi hetkessä. Karhulangalla sitten hiukan paksumpi naru tilalle, ja sillä piuhan veto.

Halvemmaksi tulee ostaa RJ45 SFP-palikat kun alkaa kuitua hitsauttamaan ellei jollain kaverilla satu olemaan muutaman tuhat euroa kustantavaa kuituhitsiä.

Toki valmiiksi päätetyillä kuiduilla olisi edullista, mutta niitä on hankalampi putkiin saada mahtumaan.
Jos 10G niin halvemmaksi tulee vetää kaapelina ja siinä tapauksessa laittaisin CAT6A
Jos putkeen menee siamilainen catti niin kyllä siihen voisi kokeilla ainakin simplex-kuitua valmiiksi päätettynä. MM:ssä ei taida olla mitään mahdollisuuksia ajaa simplex-liikennettä, mutta eivät noi SM-palikatkaan mahdottomia maksa: Cisco SFP-10G-BXU-I 10GBASE-BX10-U SFP+ Transceiver & Cisco SFP-10G-BXD-I 10GBASE-BX10-D SFP+ Transceiver . Ja kaapeliksi sitten esim: LC/SC/FC/ST/LSH Single Mode Armoured Patch Lead . Ei kait tuossa muuta eroa rj45-adaptereihin tule kuin että kuitumodulit vievät vähemmän sähköä ja sit siinä vaiheessa kun vaatekaappiin halutaan 40G-yhteys, niin kuidusta on enemmän iloa ku vanhentuneesta catista. Itse laittaisin sähkökaappiin HeX PoEn ja jättäisin CRS305/CRS309:n työhuoneeseen leikkikaluksi. HeXiltä saa sitten varasähkön 10G-kytkimelle.

Kiitos kommenteista.

Pitää suunnitella vielä lisää. Periaatteessa houkuttaisi vaihtaa tuo Mikrotik johonkin RJ45 10G-laitteeseen ja hommata pari muunninta verkkokorteille/vaihtaa verkkokortit. Sitten saisi kaiken Cat6-kaapeloituna, jota varmaan osaa arvostaa joku myös tulevaisuudessa, kun asunnon myy. Turhaa tuon kuidun kanssa kikkailu varmaan on, kun säästöäkään ei sillä merkittävästi saa aikaan.

Olisiko suosituksia 10G RJ45 kytkimestä, joka mahtuisi sähkökaappiin? Tarvetta olisi vähintään kahdelle 10G portille. 1G portteja ei kovin montaa tarvitse, 4-8 riittää hyvin. Toistaiseksi silmiin osuneet seuraavat:
ZyXEL XGS1250-12
Netgear GS110MX

En usko, että oman asunnon kohdalla tulee tuo 55 metrin raja ongelmaksi. Cat6a-kaapelia taitaa tuo olemassa olevakin olla tosin.

Onko raadilla mielipidettä, että kumpi vaihtoehto olisi järkevämpi kun vaihdetaan RJ45-liitäntöihin:
- Vaihdan verkkokortit Asuksen 10Gb kortteihin, joissa on RJ45-liitäntä
- Pidän nykyiset Connect-X3 kortit ja laitan niihin RJ45 muuntimet

Muuntimet maksavat 65€/kpl, mutta näitä on jo yksi entuudestaan. Verkkokortit 100€/kpl. Houkuttaisi tuo säästämisen mahdollisuus tässä, mutta kovin kuumana käyvät nuo muuntimet. Olisi vähän sääli, jos verkkokortti kuolee tuon muuntimen takia.

En usko, että oman asunnon kohdalla tulee tuo 55 metrin raja ongelmaksi. Cat6a-kaapelia taitaa tuo olemassa olevakin olla tosin.

Onko raadilla mielipidettä, että kumpi vaihtoehto olisi järkevämpi kun vaihdetaan RJ45-liitäntöihin:
- Vaihdan verkkokortit Asuksen 10Gb kortteihin, joissa on RJ45-liitäntä
- Pidän nykyiset Connect-X3 kortit ja laitan niihin RJ45 muuntimet

Muuntimet maksavat 65€/kpl, mutta näitä on jo yksi entuudestaan. Verkkokortit 100€/kpl. Houkuttaisi tuo säästämisen mahdollisuus tässä, mutta kovin kuumana käyvät nuo muuntimet. Olisi vähän sääli, jos verkkokortti kuolee tuon muuntimen takia.

IMHO valmiit RJ45-liitimet. Syynä: lämmöntuotto (ja ehkä myös virrankulutus) ja se, että SFP+ palikoita tilatessa pitää olla tarkkana, että ostaa version, jonka kantama riittää omiin tarpeisiin. Kaikki ei jaksa syöttää sinkkua sinne 100-metriin, tai edes 55-metriin.

Lawrence Systemillä oli hyvä tietopätkä noista SFP+ -palikoista:

En asiantuntijasta tiedä, mutta cat6a pitäisi toimia 100m asti 10gigaisena ja cat6 jää 55m. Riippuu asunnosta, että onko asialla merkitystä.
Tää se mun pointti olikin. 55m datakaapeli veto todella pitkä koti olosuhteissa..

Harva puhuu enää "asunnosta" tuolloin, vaikka onhan se puolen deka-aarin linnakin "asunto".

Onko valmistajilla paljoa eroa kaapelin laadussa? Onko halpa cat6a yhtä hyvä kuin kalliimpi? Mistä kannattaisi ostaa 100m kela tai kaksi?

Edit: voisin ottaa myös vinkkejä tarvikkeista yms helpottavista kikoista jos joku on kotiinsa kaapelivedot tehnyt aikaisemmin itse. Talossa on pian väliseinien rungot pystyssä joten siinä vaiheessa meinasin kaapelit vedellä

Viimeksi muokattu:
Onko valmistajilla paljoa eroa kaapelin laadussa? Onko halpa cat6a yhtä hyvä kuin kalliimpi? Mistä kannattaisi ostaa 100m kela tai kaksi?

Esit: voisin ottaa myös vinkkejä tarvikkeista yms helpottavista kikoista jos joku on kotiinsa kaapelivedot tehnyt aikaisemmin itse. Talossa on pian väliseinien rungot pystyssä joten siinä vaiheessa meinasin kaapelit vedellä
Voi niissä eroa olla, mutta vähintään ne speksit täyttävät joka tapauksessa. Isoin käytännön ero on varmasti paksuudessa ja taipuvuudessa.

Halvimmalla saa sähkötukuista, jos on tili. Jos ei ole tiliä, tai tuttua sähköasentajaa, niin sähköasennusliikkeet niitä voi seuraavaksi päiväksi tilata.

Kiitos. Mites noi pistorasiat. Niissä on varmaan eroja, että minkälaiselle kaapelille ne on tarkoitettu vaikka kaikissa olisikin RJ45 liitin? Osaisiko joku heittää pikaoppaan tollasen pistorasian asennuksesta cat6a kaapelille :rofl2: vai täytyykö kysyä asiantuntijaa apuun työmaalle

Halvimmat CAT kaapelit voi olla CCA kaapeleita, eli kupari pinnoitteella mutta alumiinia sisältä, niitä kannattaa välttää.

Kiitos. Mites noi pistorasiat. Niissä on varmaan eroja, että minkälaiselle kaapelille ne on tarkoitettu vaikka kaikissa olisikin RJ45 liitin? Osaisiko joku heittää pikaoppaan tollasen pistorasian asennuksesta cat6a kaapelille :rofl2: vai täytyykö kysyä asiantuntijaa apuun työmaalle
Pikemminkin niin että lähes mihin tahansa menee CAT6 kaapeli, liittimiä ja rasioita on erilaisia. Liitin kaapelin päähän ja liitin rasiaan. Lähtisin siitä että hankkii samaa sarjaa olevia rasioita kuin muut asunnon sähkökalusteet.

Halvimmat CAT kaapelit voi olla CCA kaapeleita, eli kupari pinnoitteella mutta alumiinia sisältä, niitä kannattaa välttää.
Euroopassa tosin CCA tarkoittaa CPR:n mukaista paluokkaa ja useimmat Cat-kaapelit kuuluvat Cca-paloluokkaan. Tuo on datalehdeltä tarkistettava, nimessä Cca on todennäköisimmin paloluokka, koska se on merkityksellisin tieto rakentamiseen.

Kiitos. Mites noi pistorasiat. Niissä on varmaan eroja, että minkälaiselle kaapelille ne on tarkoitettu vaikka kaikissa olisikin RJ45 liitin? Osaisiko joku heittää pikaoppaan tollasen pistorasian asennuksesta cat6a kaapelille :rofl2: vai täytyykö kysyä asiantuntijaa apuun työmaalle
Kuten @supermies sanoi, kannattaa sähkökalusteiden sarjaa käyttää. Esim. Exxact, Jussi jne. Tarvitset pintakehyksen ja Keystone-keskiölevyn. Siihen sitten 1-2kpl työkaluton Keystone Cat6a RJ45-liitintä.

Liittimet ja rasiat kun on Keystone-aukolla niin pitäisi yhteen käydä, liittimistä kannattaa tarkistaa, että ovat toolless/työkaluttomia niin et tarvitse erikoistyökaluja.

Kiitoksia paljon vastauksista. Kattelin keystone liittimiä, mutta en ollut varma käykö ne sitten noihin rasioihin, mutta tämä selvensi asiaa paljon. Laitan nyt ensin piuhat tilaukseen ja käyn hypistelemässä liittimiä yms. kun tiedän paremmin sähkökalusteista.

Suunnitelmissa toteuttaa semmoinen eläkekoti ja arvon siihen lähiverkon toteutusta. Kokonaisuuteen tulee erillinen sauna rakennus, talo ja autotalli (talolta saunalle noin 20m ja talolta autotalli ole noin 20m) Tontille ei ainakaan vielä kuitua saa ja 5g saattaa olla aika monen vuoden päässä.
Mutta näillä lähtökohdilla olisi tarkoitus tehdä semmoinen aikaa kestävä verkko ratkaisu. Tällä hetkellä kotona wifi on rakennettu asuksen mesh reitittimillä ja muutamilla rakenteissa olevilla cat6 kaapeleilla jotka jakaa kyllä kuituyhteyden varsin riittävästi.
Tähän uuteen projektiin tarvitsisin näkemystä reititin ja kaapelointi asiaan.
Äkkiseltään ajattelin saunalle 2*2kpl rj45, talolle 15*2kpl rj45 ja talliin 4*2kpl rj45.
Kaikkiahan ei siis varmastikaan tule suorana käyttöön, mutta trakoituksena olisi tehdä semmoinen pitkäikäinen järjestelmä.

Ostin 2005 rakennetun rivitaloasunnon ja olin tyytyväinen, kun joka huoneeseen on vedetty jopa useampi verkkopistoke. Ainoa vaan, että en ole keksinyt mihin kaapeleiden toiset päät on sijoitettu :D

Mistähän näitä kannattaisi lähteä etsimään? Sähkökaapissa oli vain sulaketaulu, mutta sen alla on tyhjä peltilevy parilla ruuvilla kiinni. Voisiko olla sen alla ja onko muita kikkoja millä kannattaisi etsiä?

Mitähän kaapelointia tällaisessa 2005 kohteessa on ylipäätään käytetty ja riittääkö nykypäivänä ns. peruskäyttöön?

Ostin 2005 rakennetun rivitaloasunnon ja olin tyytyväinen, kun joka huoneeseen on vedetty jopa useampi verkkopistoke. Ainoa vaan, että en ole keksinyt mihin kaapeleiden toiset päät on sijoitettu :D

Mistähän näitä kannattaisi lähteä etsimään? Sähkökaapissa oli vain sulaketaulu, mutta sen alla on tyhjä peltilevy parilla ruuvilla kiinni. Voisiko olla sen alla ja onko muita kikkoja millä kannattaisi etsiä?

Mitähän kaapelointia tällaisessa 2005 kohteessa on ylipäätään käytetty ja riittääkö nykypäivänä ns. peruskäyttöön?
Yleensä nuo eivät kyllä ole minkään ruuvatun levyn takana. Joskus noita on sijoitettu aika "luovasti" esimerkiksi wc:n seinälle, vaatehuoneeseen, keittiön kaappiin tai johonkin muuhun vähemmän loogiseen paikkaan. Kun rivitalosta on kyse niin varmaan voisi naapurilta kysäistä jos sillä olisi tietoa. Varmaan myyjälläkin pitäisi kyllä tuo tieto olla.

edit:
Varmaan CAT5e tai CAT6 -kaapelointi tuolla on, monesti tuokin lukee pirun pienellä präntillä liittimessä.

Yleensä nuo eivät kyllä ole minkään ruuvatun levyn takana. Joskus noita on sijoitettu aika "luovasti" esimerkiksi wc:n seinälle, vaatehuoneeseen, keittiön kaappiin tai johonkin muuhun vähemmän loogiseen paikkaan. Kun rivitalosta on kyse niin varmaan voisi naapurilta kysäistä jos sillä olisi tietoa. Varmaan myyjälläkin pitäisi kyllä tuo tieto olla.

edit:
Varmaan CAT5e tai CAT6 -kaapelointi tuolla on, monesti tuokin lukee pirun pienellä präntillä liittimessä.
Kiitos. Naapurit eivät tienneet, kun ovat perus normoja joille se operaattorin kaapelimodeemi wifillä riittää kaikkeen. Edellinen omistajakaan tuskin tietää. Jossain eteisessä luulisin näiden kyllä olevan, kun siellä on ns. tekninen tila sähkökaappeineen, murtohälyttimineen, PILP yms. Eteisen välikatossakin taisi olla joku luukku, joten ehkä sekin pitää tsekata.

Ostin 2005 rakennetun rivitaloasunnon ja olin tyytyväinen, kun joka huoneeseen on vedetty jopa useampi verkkopistoke. Ainoa vaan, että en ole keksinyt mihin kaapeleiden toiset päät on sijoitettu :D

Mistähän näitä kannattaisi lähteä etsimään? Sähkökaapissa oli vain sulaketaulu, mutta sen alla on tyhjä peltilevy parilla ruuvilla kiinni. Voisiko olla sen alla ja onko muita kikkoja millä kannattaisi etsiä?

Mitähän kaapelointia tällaisessa 2005 kohteessa on ylipäätään käytetty ja riittääkö nykypäivänä ns. peruskäyttöön?

Sen peltilevyn alta todennäköisesti löytyy. Ja epäilen että niitä ei ole päätetty sinne cat-liittimiin vaan tuohon aikaan on ollut tapana surrata vaan sininen pari kaikkiin rasioihin yhteen. Ns. lankapuhelinkytkentä. Mutta jos on edes vedetty cat5/5e kaapeleilla niin saa siitä vielä päättämällä kaapelit oikein oivan verkon tehtyä. Pahimmassa tapauksessa on vedetty MHSllä ja silti päätetty huoneiden päät cat-liittimiin.

Silloin voi toivoa että kaapelit on putkitettu ja pääsisi helposti vaihtamaan.

Sen peltilevyn alta todennäköisesti löytyy. Ja epäilen että niitä ei ole päätetty sinne cat-liittimiin vaan tuohon aikaan on ollut tapana surrata vaan sininen pari kaikkiin rasioihin yhteen. Ns. lankapuhelinkytkentä. Mutta jos on edes vedetty cat5/5e kaapeleilla niin saa siitä vielä päättämällä kaapelit oikein oivan verkon tehtyä. Pahimmassa tapauksessa on vedetty MHSllä ja silti päätetty huoneiden päät cat-liittimiin.

Silloin voi toivoa että kaapelit on putkitettu ja pääsisi helposti vaihtamaan.
Aivan tosi, tuokin tietty on yksi mahdollisuus että nuo on tehty puhelinkytkennällä. Pahimmassa tapauksessa saattavat olla jopa ketjutettu rasialta toiselle. Ei kun yksi rasia auki ja kurkkaamaan miltä siellä näyttää. Jos on cattikaapelilla vedetty eikä näy suoraan lenkkiä viereiseen liittimeen niin on vielä toiveita saada tuosta helposti järkevä mutta jos kaapelina näkyy jotain MHS:ää ja/tai on lenkityksiä viereiseen liittimeen niin saattaa tulla isompi urakka.

Aivan tosi, tuokin tietty on yksi mahdollisuus että nuo on tehty puhelinkytkennällä. Pahimmassa tapauksessa saattavat olla jopa ketjutettu rasialta toiselle. Ei kun yksi rasia auki ja kurkkaamaan miltä siellä näyttää. Jos on cattikaapelilla vedetty eikä näy suoraan lenkkiä viereiseen liittimeen niin on vielä toiveita saada tuosta helposti järkevä mutta jos kaapelina näkyy jotain MHS:ää ja/tai on lenkityksiä viereiseen liittimeen niin saattaa tulla isompi urakka.
Hmm. Enpäs ole moiseen koskaan törmännytkään. Oletin, että rj45 olisi aina ihan verkkokäytössä, mutta ymmärsinkö oikein, että noita on käytetty myös tavalliselle lankapuhelimelle? En ole juuri nyt kotona, mutta pitääpä tutkia tarkemmin. Joku numeroitu tarralappu oli jokaiseen porttiin liimattu, missä taisi lukea 10.1, 10.2 jne. Lähes jokaisen pistorasian vierestä löytyy siis kaksi tällaista ethernet-porttia ja lisäksi antenniliitännät.

Tuo merkintä kyllä viittaisi johonkin ristikytkentätelineeseen tms mutta eihän sitä voi tietää ennen kuin tutkii asiaa. RJ45-liittimellä on yllättävän monta muutakin käyttötarkoitusta kuin ethernet, niitä muita tavallinen kuluttaja vaan harvemmin näkee missään. Puhelinlinjojakin on joskus jostain syystä noilla liittimillä valitettavasti tehty mutta niistä suurin osa on sentään taidettu tehdä ihan asiallisesti että kelpaa verkkokäyttöönkin mutta aina joku on "säästänyt" ja esim juuri kytkenyt vain yhden parin käyttöön tai toista päätä ei ole päätelty mihinkään ristariin vaan vedetty vaan ykkösparit yhteen jossain mottiskarvissa.

Ja tosiaan RJ45-liitintä käytetään joskus sarjaporttiliitäntänä, audiolaitteissa ties minkälaisena signaaliliittimenä jne. Yleiskaapeloinniksihan tuota RJ45-liittimistä ja CAT-kaapeleista tehtyä verkkoa kutsutaan niin siellä saattaa olla vähän kaikkea mahdollista jännää + tuon verkon ulkopuoliset tuon liittimen käyttötarkoitukset.

@Hyrava Kouluaikoinna käytiin koulun henkilökunnan työtilaan vetämässä yksi normaali parikaapeliveto (cat6 ja rj45) ja kytkentä, mutta kaapelia käytettiin sisäänpyyntöjärjestelmään. Eikä se ethetnet-kaapeli edes tiedä, minkälaista liikennettä siinä kaapelissa liikkuu.

Toimiston sisäänpyyntöjärjestelmä


Statistiikka

Viestiketjuista
257 541
Viestejä
4 476 078
Jäsenet
73 949
Uusin jäsen
Lue otsikko

Hinta.fi

Back
Ylös Bottom
