Hmm. Enpäs ole moiseen koskaan törmännytkään. Oletin, että rj45 olisi aina ihan verkkokäytössä, mutta ymmärsinkö oikein, että noita on käytetty myös tavalliselle lankapuhelimelle? En ole juuri nyt kotona, mutta pitääpä tutkia tarkemmin. Joku numeroitu tarralappu oli jokaiseen porttiin liimattu, missä taisi lukea 10.1, 10.2 jne. Lähes jokaisen pistorasian vierestä löytyy siis kaksi tällaista ethernet-porttia ja lisäksi antenniliitännät.

Huonolla tuurilla ”ristikytkentä” voi olla esim taloyhtiön ATK-kaapissa. Muutamassa kerrostalossa olen törmännyt tommoiseen ratkaisuun, ettei huoneistossa ole omaa ristikytkentää vaan kaapelit päätetty talojakamoon.

Huonolla tuurilla ”ristikytkentä” voi olla esim taloyhtiön ATK-kaapissa. Muutamassa kerrostalossa olen törmännyt tommoiseen ratkaisuun, ettei huoneistossa ole omaa ristikytkentää vaan kaapelit päätetty talojakamoon.
Tätäkin mietin ja kävin taloyhtiön teknisessä tilassa tsekkaamassa, mutta en nähnyt jälkeäkään verkkokaapeleista missään

Sen peltilevyn alta todennäköisesti löytyy. Ja epäilen että niitä ei ole päätetty sinne cat-liittimiin vaan tuohon aikaan on ollut tapana surrata vaan sininen pari kaikkiin rasioihin yhteen. Ns. lankapuhelinkytkentä. Mutta jos on edes vedetty cat5/5e kaapeleilla niin saa siitä vielä päättämällä kaapelit oikein oivan verkon tehtyä. Pahimmassa tapauksessa on vedetty MHSllä ja silti päätetty huoneiden päät cat-liittimiin.

Silloin voi toivoa että kaapelit on putkitettu ja pääsisi helposti vaihtamaan.
Noniin. Tutkimus etenee, kun pääsin kotiin. Tsekkasin ihan ekana yhden seinärasian ja CAT5e sinne taitaapi tulla ja on kytketty kaikki johdot liittimeen:
Seuraavaksi kävin sähkökaapin kimppuun ja löysinkin sieltä yhden luukun alta verkkopiuhojen ”kytkentäpaneelin”. Olikin vähän pähkäilemistä alkuun, kun ko. luukkua ei saanut auki irroittamatta koko sähkökaapin kehystä. Tällainen sieltä paljastui:

Mitäs tässä nyt kannattaisi tehdä, että saisi kotiverkon helposti ja halvalla pystyyn? Netti tulee siis tv-kaapelia pitkin (elisa kaapeli). Periaatteessahan reititin kannattaisi sijoittaa tuonne kaappiin, mutta sieltä ei wifi-signaali pääse ulos enkö saisi mistään helposti sähköjä reitittimelle. Optimitilanne olisi toki se, että kaikki verkkotökkelit olisivat käyttökunnossa, mutta käytännössä mulle riittäisi se, että saisin reitittimeltä vedettyä muutamaan huoneeseen langallisen verkon. Toimisiko se, että mulla olisi esim. olohuoneessa reititin, josta vetäisin kaksi rj45 piuhaa viereiseen verkkotökkeliin. Tuolla kytkentäkaapissa sitten kytkisin lyhyillä kaapeleilla yhteydet haluamieni huoneiden portteihin. Sori jos tyhmiä kysymyksiä, mutta aika vähän kokemusta näistä verkkokytkennöistä.

Vielä sellainen kyssäri, että mikähän ihme tämä erillinen kaapista löytynyt RJ45 piuha on, minkä toinen pää on kytketty tuohon erikoiseen kytkentärimaan, missä miljoona ohutta piuhaa? Epäilen itse, että liittyy hälytysjärjestelmän hallintaan tms. 0EE49336-5D17-4467-ABF6-91C9FB435E87.jpeg

edit: lueskelin aiheesta lisää ja lienee fiksuinta sijoittaa tuonne kaappiin joku kytkin mahdollisesti PoE virranotolla, jos en muuten saa sähköjä sinne vedettyä. Kaapelimodeemi voi olla sitten vaikka olohuoneen nurkassa. Kuulostaako järkevältä?

Viimeksi muokattu:
Noniin. Tutkimus etenee, kun pääsin kotiin. Tsekkasin ihan ekana yhden seinärasian ja CAT5e sinne taitaapi tulla ja on kytketty kaikki johdot liittimeen:
Seuraavaksi kävin sähkökaapin kimppuun ja löysinkin sieltä yhden luukun alta verkkopiuhojen ”kytkentäpaneelin”. Olikin vähän pähkäilemistä alkuun, kun ko. luukkua ei saanut auki irroittamatta koko sähkökaapin kehystä. Tällainen sieltä paljastui:

Mitäs tässä nyt kannattaisi tehdä, että saisi kotiverkon helposti ja halvalla pystyyn? Netti tulee siis tv-kaapelia pitkin (elisa kaapeli). Periaatteessahan reititin kannattaisi sijoittaa tuonne kaappiin, mutta sieltä ei wifi-signaali pääse ulos enkö saisi mistään helposti sähköjä reitittimelle. Optimitilanne olisi toki se, että kaikki verkkotökkelit olisivat käyttökunnossa, mutta käytännössä mulle riittäisi se, että saisin reitittimeltä vedettyä muutamaan huoneeseen langallisen verkon. Toimisiko se, että mulla olisi esim. olohuoneessa reititin, josta vetäisin kaksi rj45 piuhaa viereiseen verkkotökkeliin. Tuolla kytkentäkaapissa sitten kytkisin lyhyillä kaapeleilla yhteydet haluamieni huoneiden portteihin. Sori jos tyhmiä kysymyksiä, mutta aika vähän kokemusta näistä verkkokytkennöistä.

Vielä sellainen kyssäri, että mikähän ihme tämä erillinen kaapista löytynyt RJ45 piuha on, minkä toinen pää on kytketty tuohon erikoiseen kytkentärimaan, missä miljoona ohutta piuhaa? Epäilen itse, että liittyy hälytysjärjestelmän hallintaan tms. 0EE49336-5D17-4467-ABF6-91C9FB435E87.jpeg

edit: lueskelin aiheesta lisää ja lienee fiksuinta sijoittaa tuonne kaappiin joku kytkin mahdollisesti PoE virranotolla, jos en muuten saa sähköjä sinne vedettyä. Kaapelimodeemi voi olla sitten vaikka olohuoneen nurkassa. Kuulostaako järkevältä?
Jos kaksi datapistettä muualla riittää, niin voit hyvin tehdä noin kuten ajattelit eli lyhyillä kytkentäjohdoilla. Se on juurikin ristikytkentäpaneelin idea, että niinkin voi halutessaan tehdä. Kytkin on aina toinen vaihtoehto, jos haluat useamman käyttöön. Katso vielä, ettei sähkökaapissa ole pistorasiaa johdonsuojakatkaisijoiden seassa näille, vanhemmissa on ollut siellä datalaitteille pistorasia.

Tuo rima on puhelinnousu, eli siihen on kytketty asuntoosi tuleva puhelinkaapeli. Kyseessä normaali Krone-rima. Siitä voit kytkeä puhelinverkkoyhteyden haluamaasi datarasiaan tuolla kytkentäkaapelilla.

@Hyrava Kouluaikoinna käytiin koulun henkilökunnan työtilaan vetämässä yksi normaali parikaapeliveto (cat6 ja rj45) ja kytkentä, mutta kaapelia käytettiin sisäänpyyntöjärjestelmään. Eikä se ethetnet-kaapeli edes tiedä, minkälaista liikennettä siinä kaapelissa liikkuu.

Toimiston sisäänpyyntöjärjestelmä
Yllättävän monen sähköurakoitsijan/asentajan saa sekaisin kun laittaa suunnitelmiin cat-kaapelia johonkin ei-ethernet-käyttötarkoitukseen. Näissä sitten kysellään että eikös tämä pitäisi Nomakilla/Jamakilla/MHS:llä/jollain muulla paukkulangalla vetää. Olen sitten rautalangasta vääntänyt, että ethernet on tiedonsiirtospekseistä todennäköisesti se kaikista vaativin ja jos kaapeli kelpaa ethernet-käyttöön, se kelpaa mihin tahansa yksinkertaisempaankin tiedonsiirtoon.

Vielä sellainen kyssäri, että mikähän ihme tämä erillinen kaapista löytynyt RJ45 piuha on, minkä toinen pää on kytketty tuohon erikoiseen kytkentärimaan, missä miljoona ohutta piuhaa? Epäilen itse, että liittyy hälytysjärjestelmän hallintaan tms. 0EE49336-5D17-4467-ABF6-91C9FB435E87.jpeg

edit: lueskelin aiheesta lisää ja lienee fiksuinta sijoittaa tuonne kaappiin joku kytkin mahdollisesti PoE virranotolla, jos en muuten saa sähköjä sinne vedettyä. Kaapelimodeemi voi olla sitten vaikka olohuoneen nurkassa. Kuulostaako järkevältä?

Tuo "erikoinen" rima on tuleva puhelinkaapeli. Tuolla kaapelilla on joskus mahdollisesti kytketty lankapuhelin tai ADSL liittymä johonkin pistokkkeeseen.

Suunnitelmasi kuulostaa hyvältä.

Hyvä että löytyi kytkennät ja ovat vieläpä hyvin toteutettu! (Paitsi vaikeassa paikassa).

Suurkiitokset vastauksista @jessenic & @Kilkenblad. Vielä pitäisi löytää järkevä kytkin. 8-porttinen luultavasti riittäisi hyvin ja useampiporttisissa hinta tuppaa pompsahtamaan. Onko kuvailemassani käyttötarkoituksessa juuri mitään hyötyä hallinnoitavasta kytkimestä? POE:n kautta virtansa saava kytkin olisi se helpoin ratkaisu, mutta olen tähän mennessä löytänyt vasta yhden tällaisen mallin (Ubiquiti Unifi). Millä nimellä näitä pitäisi etsiä, kun ”POE kytkin” haulla löytyy vain POE virtaa syöttäviä kytkimiä?

Ja jos ei löydy, kiinteistön isännöitsijälle (tms) kysymystä. Tai talokirjasta, jos sellainen käsillä.
Tämän tein ensimmäisenä eikä isännöitsijällä ollut verkkopiuhoista hajuakaan (pieni yhtiö). Pyysi, että kerron hänellekin, jos keksin miten sisäverkko toimii

Vielä pitäisi löytää järkevä kytkin. 8-porttinen luultavasti riittäisi hyvin ja useampiporttisissa hinta tuppaa pompsahtamaan. Onko kuvailemassani käyttötarkoituksessa juuri mitään hyötyä hallinnoitavasta kytkimestä? POE:n kautta virtansa saava kytkin olisi se helpoin ratkaisu, mutta olen tähän mennessä löytänyt vasta yhden tällaisen mallin (Ubiquiti Unifi). Millä nimellä näitä pitäisi etsiä, kun ”POE kytkin” haulla löytyy vain POE virtaa syöttäviä kytkimiä?
Tuolla on keskustelua kytkimistä:
eli PoE injektori/splitter on yksi mahdollisuus.

Suurkiitokset vastauksista @jessenic & @Kilkenblad. Vielä pitäisi löytää järkevä kytkin. 8-porttinen luultavasti riittäisi hyvin ja useampiporttisissa hinta tuppaa pompsahtamaan. Onko kuvailemassani käyttötarkoituksessa juuri mitään hyötyä hallinnoitavasta kytkimestä? POE:n kautta virtansa saava kytkin olisi se helpoin ratkaisu, mutta olen tähän mennessä löytänyt vasta yhden tällaisen mallin (Ubiquiti Unifi). Millä nimellä näitä pitäisi etsiä, kun ”POE kytkin” haulla löytyy vain POE virtaa syöttäviä kytkimiä?
Tuo asennus paikka sijaitsee luultavasti sulaketaulun vieressä tai on samassa koteloinnissa? Tuohon sähkömies asentaisi pistorasian näppärästi ja jos vielä mahtuu kytkin ja virtalähde kaappiin niin voisi olla hyvä ratkaisu. Muuten poe kautta sähkönsä ottavaa kytkintä etsimään. Ainakin Ubiqutin pienemmät 5-porttiset kytkimet toimivat niin. Muistelisin, että 8-porttiset voivat ottaa myös poe:n vastaan, mutta kannattaa tarkistaa ja silloin tarvitset injektorin tai toisen kytkimen antamaan poe:n tuonne kaapissa olevalle kytkimelle.

POE:n kautta virtansa saava kytkin olisi se helpoin ratkaisu, mutta olen tähän mennessä löytänyt vasta yhden tällaisen mallin (Ubiquiti Unifi). Millä nimellä näitä pitäisi etsiä, kun ”POE kytkin” haulla löytyy vain POE virtaa syöttäviä kytkimiä?
Tässä on aika hyvä sivusto, jopa datalehtiä löytyy suoraan. Modaa tätä hakua niin ainakin jotain löytyy: Switches mit PoE Standards: RJ-45 PoE PD Preisvergleich Geizhals Deutschland

Tuo asennus paikka sijaitsee luultavasti sulaketaulun vieressä tai on samassa koteloinnissa? Tuohon sähkömies asentaisi pistorasian näppärästi ja jos vielä mahtuu kytkin ja virtalähde kaappiin niin voisi olla hyvä ratkaisu. Muuten poe kautta sähkönsä ottavaa kytkintä etsimään. Ainakin Ubiqutin pienemmät 5-porttiset kytkimet toimivat niin. Muistelisin, että 8-porttiset voivat ottaa myös poe:n vastaan, mutta kannattaa tarkistaa ja silloin tarvitset injektorin tai toisen kytkimen antamaan poe:n tuonne kaapissa olevalle kytkimelle.
Sähkömiestä ei viitsisi tämän vuoksi vaivata. Mietin alkuun juuri tuota Ubiquitia ja injektoria, mutta tutkailin tilannetta tarkemmin ja saan vedettyä tavallisen kytkimen virtapiuhan sähkökaappiin sopivasti kaapin alla olevasta raosta ja vieressä on sähkörasia. Muuten tuo poe virransyöttökin olisi ollut ok, mutta useampiporttiset sitä tulevat reitittimet ovat aika harvinaisia ja kalliita.

Asunnon omistaja ehdotti, että jos kiinteät kaapit vaihdettaisiin. Itselle tuli välittömästi mieleen, että saisko eteisen "siivouskomeron" yläkaappiin ainakin 4U räkin. Yläkaappi on n. 60x36cm pinta-alaltaan joten sinne saisi helposti 12" syvän 4U rack telineen. En tiedä näistä yhtään mitään, mutta googlasin sen verran, että jokin tämän näköinen homma olisi mahdollista tehdä:

medium


Sinne siis patch panel johon tulee huoneiden RJ45 rasioista piuhat, ubiquitin verkkokamat, mahdollisesti jokin serveri palomuuria/datansäilytystä tms. varten. Patch paneelista piuhat sitten räkissä oleville verkkolaitteille. Räkki vaan kapin sisäseiniin kiinni. Nykyään setuppi näyttää tältä, eikä ole ihan optimaalinen. Ovea pitää pitää auki, sillä laitteet käyvät muuten liian kuumina:

medium



Kaappi:

medium


Millaista tuuletusta/ilmareikiä tuollainen kaappiin lykättävä räkki vaatii? Nykyään siis noi vähät laitteet (reititin, kytkin, cloud key) ovat passiivisia.

Itselle tuli mieleen, että uusi kaappi ei olisi kattoon asti, vaan yläpuolelle jäisi ilmatilaa. Kaapin kattoon reiät, ja sivukylkeen/oveen esim. tuollainen valkoinen 45*23cm ilmaritilä: Ilmaritilä - 12kaminat

Tarvittaessa tulevasta servukoneesta sitten virta esim. kolmelle 14cm tuulettimelle matalilla kierroksilla, jotka tulevat ritilän taakse? Pitää vähän mittailla mihin tila riittää...

Tai entä tuollainen vaan plug&play tyyliin vanhan yläkaapin tilalle? Ei toki mikään "stealth" ratkaisu sitten. Viileän iman saa tarvittaessa vaikka siivouskaapin kautta, kun poraa sen ylälevyyn vähän jäähdytysreikää: 6U Server Rack Cabinet, Switch-Depth, Wall-Mount, Window, White | Tripp Lite

Viimeksi muokattu:
Asunnon omistaja ehdotti, että jos kiinteät kaapit vaihdettaisiin. Itselle tuli välittömästi mieleen, että saisko eteisen "siivouskomeron" yläkaappiin ainakin 4U räkin. Yläkaappi on n. 60x36cm pinta-alaltaan joten sinne saisi helposti 12" syvän 4U rack telineen. En tiedä näistä yhtään mitään, mutta googlasin sen verran, että jokin tämän näköinen homma olisi mahdollista tehdä:

medium


Sinne siis patch panel johon tulee huoneiden RJ45 rasioista piuhat, ubiquitin verkkokamat, mahdollisesti jokin serveri palomuuria/datansäilytystä tms. varten. Patch paneelista piuhat sitten räkissä oleville verkkolaitteille. Räkki vaan kapin sisäseiniin kiinni. Nykyään setuppi näyttää tältä, eikä ole ihan optimaalinen. Ovea pitää pitää auki, sillä laitteet käyvät muuten liian kuumina:

medium



Kaappi:

medium


Millaista tuuletusta/ilmareikiä tuollainen kaappiin lykättävä räkki vaatii? Nykyään siis noi vähät laitteet (reititin, kytkin, cloud key) ovat passiivisia.

Itselle tuli mieleen, että uusi kaappi ei olisi kattoon asti, vaan yläpuolelle jäisi ilmatilaa. Kaapin kattoon reiät, ja sivukylkeen/oveen esim. tuollainen valkoinen 45*23cm ilmaritilä: Ilmaritilä - 12kaminat

Tarvittaessa tulevasta servukoneesta sitten virta esim. kolmelle 14cm tuulettimelle matalilla kierroksilla, jotka tulevat ritilän taakse? Pitää vähän mittailla mihin tila riittää...

Tai entä tuollainen vaan plug&play tyyliin vanhan yläkaapin tilalle? Ei toki mikään "stealth" ratkaisu sitten. Viileän iman saa tarvittaessa vaikka siivouskaapin kautta, kun poraa sen ylälevyyn vähän jäähdytysreikää: 6U Server Rack Cabinet, Switch-Depth, Wall-Mount, Window, White | Tripp Lite
Itse laittaisin alaosaan tuohon kylkeen tuuletusaukon ja samaan kohtaan ylös myös ja sijoittaisin laitteiston näiden väliin niin että ilma pääsee kiertämään kunnolla kaappiin ja sieltä pois. Jättäisin optiomahiksen tuulettimelle joka kierrättäisi tarvittaessa ilmaa kaapissa jos lämmöt meinaa karata liikaa (tämä hyvä testata ihan mittaamalla tuulettimeksi vaikka ihan töpselimallin virtalähteellä varustettu tietokoneen flekti jota hiljentää vaikka potikalla)

Itsellä ihan kaapin päällä mm, Aruban 24 1Gbit+4SFP+ kytkin, TL-7206 reititin+cloud controller, 3 mokkulaa, Deco x60 päätukari, nas ja 2 vanhaa Fiskarssin upsia niin lämmöntuotto erityisesti kytkimellä ja reitittimellä on aika raju. Vaikka Aruba on yrityspuolelle tarkoitettu räkkiin asennettavaksi niin ei kyllä viitsinyt noita päällekkäin sijoittaa ilman aktiivista ympäristön tuuletusta paitsi reititin+cloud controller combo.

Viimeksi muokattu:
Asunnon omistaja ehdotti, että jos kiinteät kaapit vaihdettaisiin. Itselle tuli välittömästi mieleen, että saisko eteisen "siivouskomeron" yläkaappiin ainakin 4U räkin. Yläkaappi on n. 60x36cm pinta-alaltaan joten sinne saisi helposti 12" syvän 4U rack telineen. En tiedä näistä yhtään mitään, mutta googlasin sen verran, että jokin tämän näköinen homma olisi mahdollista tehdä:

medium


Sinne siis patch panel johon tulee huoneiden RJ45 rasioista piuhat, ubiquitin verkkokamat, mahdollisesti jokin serveri palomuuria/datansäilytystä tms. varten. Patch paneelista piuhat sitten räkissä oleville verkkolaitteille. Räkki vaan kapin sisäseiniin kiinni. Nykyään setuppi näyttää tältä, eikä ole ihan optimaalinen. Ovea pitää pitää auki, sillä laitteet käyvät muuten liian kuumina:

medium



Kaappi:

medium


Millaista tuuletusta/ilmareikiä tuollainen kaappiin lykättävä räkki vaatii? Nykyään siis noi vähät laitteet (reititin, kytkin, cloud key) ovat passiivisia.

Itselle tuli mieleen, että uusi kaappi ei olisi kattoon asti, vaan yläpuolelle jäisi ilmatilaa. Kaapin kattoon reiät, ja sivukylkeen/oveen esim. tuollainen valkoinen 45*23cm ilmaritilä: Ilmaritilä - 12kaminat

Tarvittaessa tulevasta servukoneesta sitten virta esim. kolmelle 14cm tuulettimelle matalilla kierroksilla, jotka tulevat ritilän taakse? Pitää vähän mittailla mihin tila riittää...

Tai entä tuollainen vaan plug&play tyyliin vanhan yläkaapin tilalle? Ei toki mikään "stealth" ratkaisu sitten. Viileän iman saa tarvittaessa vaikka siivouskaapin kautta, kun poraa sen ylälevyyn vähän jäähdytysreikää: 6U Server Rack Cabinet, Switch-Depth, Wall-Mount, Window, White | Tripp Lite

Itse tekisin kiinteän kaapin. Sinne sisään avonaiset räkkiraudat. Kaapin kylkeen ilmasäleiköt alas ja ylös. Mahdollistaa luonnollisen ilmankierron, kylmä sisään alhaalta ja kuuma ulos ylhäältä.

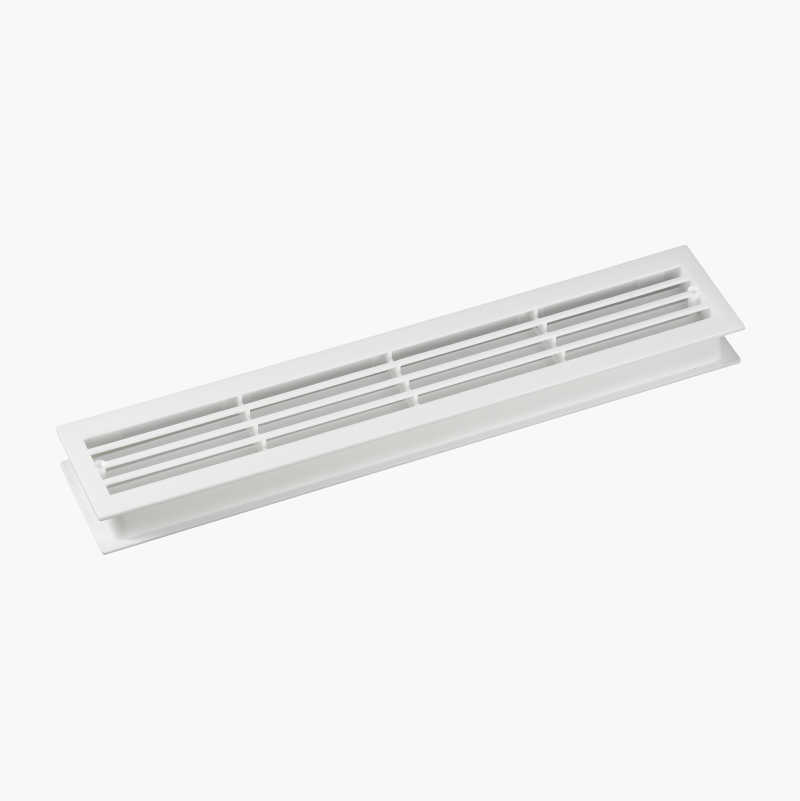

Tällaiset ritilät jos laittaa niin tulee varmaan suht nättikin.


Ja tarvittaessa sisäpuolelle voi laittaa 80mm tuulettimet jos ilmanvaihto tarvii ulkopuolista apua.

Ja tosiaan RJ45-liitintä käytetään joskus sarjaporttiliitäntänä, audiolaitteissa ties minkälaisena signaaliliittimenä jne. Yleiskaapeloinniksihan tuota RJ45-liittimistä ja CAT-kaapeleista tehtyä verkkoa kutsutaan niin siellä saattaa olla vähän kaikkea mahdollista jännää + tuon verkon ulkopuoliset tuon liittimen käyttötarkoitukset.

On jännä kuinka suuri mysteeri tuo yleiskaapeliverkko on jopa ammattilaisille, vaikka se on niinkin yleisesti käytössä.

Myös se että ihan tavallisessa verkossa voi siirtää TV antennisignaalia on sellainen mukava bonus, jota moni ei tajua.

"Virallisesti" tuossa pitäisi käyttää suojattua kaapelia, ja vielä jotain cat7 tjsp, mutta käytännössä jo Cat5 verkossa menee telkkusignaali ihan nätisti läpi, kunhan sitä hieman vahvistaa eikä yritä mitään mielettömiä pituuksia.

Oon muuttamassa omakotitaloon ja tilaamassa valokuitua, kun kuitu kulkee kiinteistön ohi. Kannattaako kuitukytkentä vetää eteisen tekniikkakaappiin, jonne nykyään tulee puhelimen kaapelointi, vai olisiko joku muu paikka perustellumpi. Kämppä on tuulettuvalla alapohjalla oleva ryömintätilallinen kämppä, jossa johtoveto puhelimelle tulee eteisen lattian läpi sinne kaappiin, joten selkeä reitti on vetää tuo kaapeli ainakin sinne eikä tartte ontelolaattojen läpi porata.

Tollasen RJ45 kaapeloinnin voi varmaan tollasessa puurakenteisesessa tuulettuvalla ullakkotilalla olevassa kämpässä vetää väliseiniin yläpohjan kautta, eli joku jakaja sinne eteisen kaappiin, siitä joka makkariin ja olohuoneeseen tyylisesti kaapelointi ja rasiat joka tilaan? Olkkariin voi sitten laittaa wlan reitittimen keskelle kämppää sitä ajatellen?

@jonesky12345 laittaisin itse kuidun sinne mihin se parhaiten sopii ja siitä useampi Cat piuha datajakamoon. Jakamon paikaksi voi laittaa eri sijainnin - jos se on tarpeen, kuin mikä kuidun asennuspaikka on. Joskus talot ovat niin pitkulaisia, että kun kuidun saa talon vasempaan päähän, niin paras jakamon paikka olisi keskellä taloa komerossa tms. Jengi sitten väkisin ahtaa kaikki cat piuhat sinne samaan vasempaan päähän kuin missä on se kuitukin.. kun olisi riittänyt 2 tai 4 piuhaa sieltä kuidun luota jakamoon.

Mitenkäs hyvin antennisignaali kulkee esim CAT7 S/FTP kaapelia pitkin, jos toisessa päässä on TV tai kaapelimodeemi.

Mietin tässä jätänkö koaksaalikaapelit kokonaan pois ja turvaudun datakaapeliin, kun netistä tuollaisia RJ45-antenniliitäntä -kaapeleita näyttäis löytyvän.

Mitenkäs hyvin antennisignaali kulkee esim CAT7 S/FTP kaapelia pitkin, jos toisessa päässä on TV tai kaapelimodeemi.

Mietin tässä jätänkö koaksaalikaapelit kokonaan pois ja turvaudun datakaapeliin, kun netistä tuollaisia RJ45-antenniliitäntä -kaapeleita näyttäis löytyvän.
Lexcom home sarjan tuotteilla saa antennisignaalin menemään cat kaapelia pitkin. Tosin en tiedä onko sama homma edelleen noissa kuin vuosia sitten että järjestelmä oli törkykallis. Kerran tuollaisen ammattikouluaikoina rakentelin josta tosin on 10-15v aikaa.

Mitenkäs hyvin antennisignaali kulkee esim CAT7 S/FTP kaapelia pitkin, jos toisessa päässä on TV tai kaapelimodeemi.

Mietin tässä jätänkö koaksaalikaapelit kokonaan pois ja turvaudun datakaapeliin, kun netistä tuollaisia RJ45-antenniliitäntä -kaapeleita näyttäis löytyvän.
Ei ne nyt suoraan toimi. Kaupoissa myytävät kaapelit on tarkoitettu esimerkiksi lexcom järjestelmään tai toinen vaihtoehto Macab Catline tuoteperheellä siirrät televisiokuvaa dataverkossa

Lexcom home sarjan tuotteilla saa antennisignaalin menemään cat kaapelia pitkin. Tosin en tiedä onko sama homma edelleen noissa kuin vuosia sitten että järjestelmä oli törkykallis. Kerran tuollaisen ammattikouluaikoina rakentelin josta tosin on 10-15v aikaa.
Onko noissa Lexcom tuotteissa jotain fiksua tekniikkaakin mukana vai vaan kasa adaptereita?

Onko noissa Lexcom tuotteissa jotain fiksua tekniikkaakin mukana vai vaan kasa adaptereita?
En silloin perehtynyt tuohon tarkemmin mutta jonkinlainen vahvistin kait niissä ainaskin on. Kannattaa varmistaa saatavuus koska huomasin juuri että ainaskin tv/radio moduulin sähkönumero on lopetettu että saako kyseistä tuotetta tai vastaavaa enää mistään. En tiedä saako tuollaista pitkin toimimaan kaapelimodeemia, jos tuohon järjestelmään päätyy niin melkeen jättäisin kaapelimodeemille valmiuden laitetilaan josta sitten voi Rj45 tuoda netin tarvittaviin paikkoihin.

Halvemmaksi kyllä tulisi vetää koksit ja rasiat taloon.

Hintataso näyttää olevan alv. 0 550-750€ eli itse vetäisin kyllä koksit. Sellainen muistikuva noista olisi että joskus muistaisin kuulleeni että ei ole kovin kestäviä nuo moduulit.

Hintataso näyttää olevan alv. 0 550-750€ eli itse vetäisin kyllä koksit. Sellainen muistikuva noista olisi että joskus muistaisin kuulleeni että ei ole kovin kestäviä nuo moduulit.

Mulle kans jäi aikoinaan kouluajoista mieleen, että tää Lexcom home on kallis systeemi ja pelkästään se ethernet - koaksiaalikaapeli on aivan törkeä. Ja se, että kannattaa pysyä "systeemistä" kaukana.
Helpompi vetää vain erikseen antenniverkko sekä ethernet-kaapelointi. Ja jos vielä pitäisi vetää satelliittikanavat samaan järjestelmään, niin tuolla ei enään onnistukkaan.

Mulle kans jäi aikoinaan kouluajoista mieleen, että tää Lexcom home on kallis systeemi ja pelkästään se ethernet - koaksiaalikaapeli on aivan törkeä. Ja se, että kannattaa pysyä "systeemistä" kaukana.
Itse ainakin muistelen tuota järjestelmää kutsutun Let's go home-nimellä ammattilaisten keskuudessa :D

Ja olikohan tuossa Lexcom Homessa vielä sekin että esim sat-kanavat eivät oikein kunnolla menneet läpi ja kaapelimodeemin paluukaistan kanssakin taisi olla ongelmia. En ole kyllä törmännyt moiseen kuin vissiin pari kertaa kun on pitänyt jotain puhelinlinjaa koittaa saada moisesta hässäkästä ulos. Idealtaan ehkä ihan kiva mutta toteutus ainakin sillä kokemuksella mitä itsellä on, on ihan älytön.

Kannattaa harkita että sijoittaa virittimen koksin päähän ja striimaa TV kanavat natiivisti IPn yli.

Meillä kotona striimataan yhdestä virittimestä neljään katselupisteeseen joissa Nvidian shieldit tai CCGTV:t.

Kirjoittelin aiheesta toiseen lankaan aiemmin. Jatkot vaikka sinne tai jonnekin muualle.

Itsellä käytössä siis Enigma2 pohjainen STB, joka osaa striimata kanavat suoraan asiakaslaitteille.

Mutta softia tuohon tarkoitukseen löytyy tosi paljon myös geneeriselle raudalle. Esimerkiksi vaikka TVHeadend. Backend siis lukee kanavapaketin viritinkortilta (tai esimerkiksi IPTV lähteestä) ja lähettää halutun kanavan eteenpäin asiakaslaitteille, joko alkuperäisessä formaatissa tai transcoodattuna johonkin toiseen muotoon. Oheisdataa siirretään sitten sellaisenaan tai muokattuna (audio, tekstitykset, EPG, jne.)

Frontend sitten tarjoaa käyttöliittymän käyttäjälle ja näyttää striimin näyttölaitteella.

Meillä on kaikissa frontendeissä Android ja samat softat niin loppuperhe käyttää tyytyväisenä laitteita kun toimivat samalla tavalla paikasta riippumatta.

Itsellä alkuperäisena tarpeena oli pystyä katsomaan paikallisia kanavia reissussa ja tuo täyttää myös sen tarpeen.

Tosin nykyään helppo ratkaisu on myös hommata IPTV palvelu ja katsoa sitä kautta mitä huvittaa.

Lexcom home sarjan tuotteilla saa antennisignaalin menemään cat kaapelia pitkin. Tosin en tiedä onko sama homma edelleen noissa kuin vuosia sitten että järjestelmä oli törkykallis. Kerran tuollaisen ammattikouluaikoina rakentelin josta tosin on 10-15v aikaa.
Se Lexcom home on kyllä hinnoiteltu todella rasvaisesti, kun otetaan huomioon että se on ihan tavallinen antennivahvistin, jaotin ja impedanssimuunnin pakattuna vain erinäköiseen kuoreen. Lisäksi se ei ole edes erityisen laadukas.

Ihan käytännössä jos haluaa tuollaisen toteuttaa, sen voi tehdä itse, tavallisella linjavahvistimella jossa IEC lähtö tai lähdöt, ja laittaa normaaliin kattikaapeliin RJ liittimen tilalle toiseen päähän sellaisen ruuvarilla kasattavan IEC liittimen. Impedanssi tietysti kusee, mutta käytännössä DVB sinkku toimii. Pidemmissä vedoissa tarvitsee enemmän vahvistusta, joten jos siellä on useampia telkkareita, kovasti eri etäisyyksillä tarvii useamman vahvistimen, ihan kuten siinä lexcom homessakin. Satelliitti puolella tuo ei oikein toimi, kun taajuus menee niin korkeaksi ettei se oikein mene parikaapelista enää läpi.

Jos haluaa että impedanssi on paikallaan, niin sitten ostaa jonkin kaupallisen järjestelmän niitä kytkentäjohtoja parettain, ja käyttä vaan sitä uros-uros adapteria syöttöpäässä.. Joidenkin piuhojen mukana se tulee jopa valmiina, vaikkakin on tarkoitetu radiota varten.

Kaapelimodeemi ei tuossa oikein toimi, eikä siinä nyt muutenkaan jälkeä olisi, se kaapelimodeemihan sijoitettaisiin sinne jakamoon joka tapauksessa.

Itse olen käyttänyt näitä, kun on catin yli pitänyt TV-signaali viedä: Übertragungs Set TV / LAN Signal per Netzwerk, 29,99 €
Adkolta tilattu, ongelmitta toimineet jo vuosia. Tässä vielä liitin TV:n päähän: Adapter / Pigtail Stecker F - IECM (Antennenstecker), 0,62 €

Eli tulee antennilta vahvistimelle, sieltä F-liittimellä tuohon boksiin, catilla TV:lle ja IEC-liittimellä ulos. TV:ssä 100M ethernet-portti, joten nettikin menee telkkarille samaa lankaa pitkin.
Tuo on kyllä ihan kätevä, kun ethernet jää vielä henkiin.

Olisi rmt-taloon tulossa valokuitu ja nyt olisi tarkoitus sitten tehdä yleiskaapelointi ja vetää cat6 ympäri taloa. Kaapeleiden vetopaikat alkaa olla mietitty, mutta päänvaivaa aiheuttaa minnekä istuttaisin sen ns. laitekaapin ja mimmoisen. Talo on tosiaan 2-kerroksinen + lämmin kellari ja jokaiseen olisi tarkoitus laittaa kaapelit menemään seinän sisällä.

Yksi vaihtoehto olisi yläkerran poskiullakon seinä, johon joko tekisin puusta upotetun kaapin tai sitten valmiin muovisen. Eristyksenhän sille sitten joutuisi tekemään kylmälle puolelle. Positiivista siinä olisi, että pääsisin helpommalla kaapelin vedolla koska sieltä menee jo muutama vanha puhelinverkkokaapeli putkitettuna. Toinen vaihtoehto olisi taas alakerran vaatehuone, mutta siinä taas sijainti ja seinän eristys aiheuttaa päänvaivaa kaapelinvetoa ajatellen.

Kotiverkko olisi tarkoitus tehdä 19" räkkivehkeistä tulevaisuutta ajatellen (kamerat yms.) ja vähintään se pari cat6 kaapelia per huone, osaan huoneista enemmän. Riippuen myös kuinka suosiolla kaapelit saa vedettyä. Myös muutama poe+ ubiquitin tukaria on tulossa kattoon.

Laittakeehan kuvia omista asennuksista.

Olisi rmt-taloon tulossa valokuitu ja nyt olisi tarkoitus sitten tehdä yleiskaapelointi ja vetää cat6 ympäri taloa. Kaapeleiden vetopaikat alkaa olla mietitty, mutta päänvaivaa aiheuttaa minnekä istuttaisin sen ns. laitekaapin ja mimmoisen. Talo on tosiaan 2-kerroksinen + lämmin kellari ja jokaiseen olisi tarkoitus laittaa kaapelit menemään seinän sisällä.

Yksi vaihtoehto olisi yläkerran poskiullakon seinä, johon joko tekisin puusta upotetun kaapin tai sitten valmiin muovisen. Eristyksenhän sille sitten joutuisi tekemään kylmälle puolelle. Positiivista siinä olisi, että pääsisin helpommalla kaapelin vedolla koska sieltä menee jo muutama vanha puhelinverkkokaapeli putkitettuna. Toinen vaihtoehto olisi taas alakerran vaatehuone, mutta siinä taas sijainti ja seinän eristys aiheuttaa päänvaivaa kaapelinvetoa ajatellen.

Kotiverkko olisi tarkoitus tehdä 19" räkkivehkeistä tulevaisuutta ajatellen (kamerat yms.) ja vähintään se pari cat6 kaapelia per huone, osaan huoneista enemmän. Riippuen myös kuinka suosiolla kaapelit saa vedettyä. Myös muutama poe+ ubiquitin tukaria on tulossa kattoon.

Laittakeehan kuvia omista asennuksista.

Nuo 19" räkki kotiaaennukset on aika harvassa. Tosin varmasti täältä harrastajien palstalta luulisi löytyvän.

Itse saneeerasin jälkeenpäin tällaisen it-osan sulaketaulun alle:


Tuohonkin mahtuu mukavasti kytkintä yms kun laittaa takaseinään kiinni. Ja kaapeloinnin saa siististi päätettyä ja kytkettyä.

Projekti vielä kesken niin en kehtaa keskeneräistä kuvaa laittaa ;)

Itsellä on seinäräkki eteisen varastokomerossa. Kaapeloinnit vedetty tällä hetkellä kriittisimpiin pisteisiin listojen takana mutta kun kämppä menee ensivuonna remonttiin niin tarkoitus on vetää sitten samalla kaikkiin hyödyllisiin pisteisiin kunnolla.


Liitteet

  • IMG_20210823_175150.jpg
    1,8 MB · Luettu: 402
Suurkiitokset vastauksista @jessenic & @Kilkenblad. Vielä pitäisi löytää järkevä kytkin. 8-porttinen luultavasti riittäisi hyvin ja useampiporttisissa hinta tuppaa pompsahtamaan. Onko kuvailemassani käyttötarkoituksessa juuri mitään hyötyä hallinnoitavasta kytkimestä? POE:n kautta virtansa saava kytkin olisi se helpoin ratkaisu, mutta olen tähän mennessä löytänyt vasta yhden tällaisen mallin (Ubiquiti Unifi). Millä nimellä näitä pitäisi etsiä, kun ”POE kytkin” haulla löytyy vain POE virtaa syöttäviä kytkimiä?

HP OfficeConnect 1820 8G, löytyy myös tuolta ylempää Geizhalsin linkistä.

Tuollaisia ostin jokunen vuosi sitten kolme, toimivat oikein mallikkaasti. Ennen ostoa ei tullut kyllä mieleen tarkistaa miten iso laite on kyseessä, oli hilkulla ettei se mahtunut eteisen laitekaappiin. Poe injectorilla syötän sille virtaa, koska virtalähteen kanssa ei kaapin ovi enää menekään kiinni.

Okei, noniin, laitetaas tänne mietteitä ja kysymyksiä, jos saa viisaammilta apuja nyt kun muutto on takana ja olen perehtynyt aiheeseen. Eli kyseessä on puhelinkaapeloitu kiinteistö vuosituhannen vaihteesta, minne on tulossa valokuitu. Asunto on suorakulmion mallinen yksikerroksinen puurakenteinen talo tuulettuvalla ontelolaatta-alapohjalla, jossa on tuulettuva käyttöullakkotila, jonne kaapeleiden vetäminen seinien sisältä on tarvittaessa mahdollista. HUOM! Lisäilen kuvia puhelimella postauksen loppuun jälkikäteen!

Nykyinen puhelinjohto on vedetty tonttikeskukselta putkessa sokkelin läpi talon alle ja kaapeli nousee putkessa ontelolaatan läpi talon eteisessä sijaitsevaan metalliseen luukulliseen rasiaan. Tuolla rasiassa puhelinsignaali jaetaan 4kpl lähdöiksi eri huoneisiin ja johdot sukeltavat 20mm muoviputkiin. Huoneita on 4kpl plus keittiön ja olohuoneen nurkille tuleva, eli neljästä lähdöstä 1kpl on toteutettu niin että menee huoneeseen 1 ja sieltä on jatkettu huoneeseen 2. Järkevin tapa lienee siis ensisijaisesti hyödyntää noita valmiita putkituksia, mikäli kaapeli saadaan vedettyä putkessa, jolloin liittämällä tuo RJ45 puhelinkaapeliin saadaan tuo RJ45 kiskottua suoraan eri kohteisiin. Kuitu voidaan tuoda tuonne metallirasiaan tuota vanhaa puhelinkaapelin reittiä pitkin ja kuitumuunnin voidaan sijoittaa tuonne rasiaan.

Nyt kun speksejä on availtu, niin laitetaan vähän mietteitä ja kysymyksiä listamuotoon.
1) Kämppään tarvitaan langatonkin netti, joten vaihtoehtoina on laittaa reititin eteisen seinälle valokuidulta, tuoda siitä johto takaisin tuonne tekniikkakoteloon ja sijoittaa koteloon kytkin, kytkimeltä sitten vedot eri huoneisiin ja mikäli esimerkiksi toiseen osaan taloa halutaan myös langatonta verkkoa, on varmaan jotain wifi laajennuslaitteita olemassa, joko jonkun huoneen RJ45 rasiaan tai sitten ihan vain langattomia toistimia.
2) Toinen vaihtoehto olisi tuoda olohuoneen/keittiön välimaastossa sijaitsevaan rasiaan 2kpl RJ45 johtoja ja sijoittaa langaton reititin sinne. Langaton reititin hoitaa sielä wifin ja palauttaa signaalin toista kaapelia pitkin takaisin tekniikkaboksiin, jossa on kytkin ja lähdöt muihin huoneisiin. Tällöin langattoman reitittimen luokse jää myös mahdollisuus kytkeä laitteita johdolla kiinni.
3) Mikäli yhteen huoneista tuo rj45 kaapelointi jatketaan toiselta huoneelta, niin kelpaako tuohon kytkin, josta toinen lähtö jää huoneeseen 1 ja toinen matkaa huoneeseen 2? Onko ongelmaa, jos järjestelmässä on peräkkäisiä kytkimiä, esim 1kpl siinä tekniikkaboksissa ja nyt toinen tuola jatkospaikassa? Mikäli putkessa suostuu kulkemaan 2kpl kaapeleita, niin tällöin toki voidaan vaan kiskoa kahta kaapelia ensimmäiselle rasialle ja siitä toinen jatkaa matkaansa seuraavaan huoneeseen.
4) Olohuoneelle tuleva datapistoke sijaitsee heikossa sijainnissa, joten potentiaalisesti tänne joudutaan vetämään kaapelia suoraan ullakkotilan kautta. Tällöin langaton reititin kannattaa ehdottomasti sijoittaa sinne tilaan.


Liitteet

  • IMG_20210902_100527.jpg
    2,1 MB · Luettu: 205
  • IMG_20210902_100532.jpg
    1,6 MB · Luettu: 206
  • IMG_20210902_100536.jpg
    1,7 MB · Luettu: 179
Millä kannattaisi yrittää paikallistaa torpan puhelinjakokeskusta? Puhelinpistokkeita on sen verran reilusti pitkin taloa, että niiden putkituksia pitkin ajattelin vetää rj45-kaapelit entisten tilalle, mutta ei mitään haisua mistä hitosta tuo jakokeskus löytys. Sähköpääkeskuksessakaan ei ole ylimääräisiä luukkuja, tms. kipsilevyissä joiden takana se voisi olla, mutta voiko se olla ite sähkökaapissa paneeleiden takana? Valokuitu vedettiin tuonne sähköpääkeskuksen lähelle alakerran varastoon joten ois helvetin kätevä jos se puhelinjakari ois kans jossain siellä :D

Millä kannattaisi yrittää paikallistaa torpan puhelinjakokeskusta? Puhelinpistokkeita on sen verran reilusti pitkin taloa, että niiden putkituksia pitkin ajattelin vetää rj45-kaapelit entisten tilalle, mutta ei mitään haisua mistä hitosta tuo jakokeskus löytys. Sähköpääkeskuksessakaan ei ole ylimääräisiä luukkuja, tms. kipsilevyissä joiden takana se voisi olla, mutta voiko se olla ite sähkökaapissa paneeleiden takana? Valokuitu vedettiin tuonne sähköpääkeskuksen lähelle alakerran varastoon joten ois helvetin kätevä jos se puhelinjakari ois kans jossain siellä :D

Kuinka vanha talo?

Tarkasta myös tuulikaappi löytyykö sieltä luukkuja. Tai eteisen puhelinpistorasian kotelosta voi myös löytyä tuleva kaapeli ja huoneisiin lähtevät. Putkituksia ei aina ole ja vaikka olisikin niin ei aina pysty hyödyntämään.

Kuinka vanha talo?

Tarkasta myös tuulikaappi löytyykö sieltä luukkuja. Tai eteisen puhelinpistorasian kotelosta voi myös löytyä tuleva kaapeli ja huoneisiin lähtevät. Putkituksia ei aina ole ja vaikka olisikin niin ei aina pysty hyödyntämään.
Vm.90 omakotitalo 2krs rinneratkasu. Alakerta harkkoa, välipohja betonia ja yläkerta puuta. Revin jo tuolta sähkökeskuksen ympäriltä alakerrasta alaslaskukaton paneelit irti, ainakin sähköt kulkee kaikki putkituksissa välipohjaan niin oletan että olisivat olleet yhtä fiksuja puhelinkaapelien kanssa, mutta oletus on aina se ensimmäinen moka. Alakerran osalta osa sähköistä kulkee tossa välipohjassa ja osa sitten kattopaneloinnin ja välipohjan välisessä tilassa ilman putkituksia :D Yläkerrassa ei ole varsinaista eteistä, iso aulatila jossa ainut puhelinpistoke on keskellä taloa eli ei ole ulkoseinän puolella. Alakerrassa on tuulikaappi, mutta siellä ei ole huoltoluukkuja eikä puhelinpistokkeita. Alakerran ainut puhelinpistoke on makuuhuoneessa, sen rasian vois tietysti avata ja varmistaa ettei ole sieltä haaroteltu eteenpäin?

Edit. Betonisen välipohjan päällä on vielä jonkin korkunen koolaus ja villat ennen lastulevyjä ja parketteja. Tuolla koolausten välissä menee esimerkiksi viemäröintiä ja vesijohtoa joten voi olla että kaapelointikin menee siellä eikä betonissa. Ei vaan olisi inspiraatiota nostaa lattiarakennetta ylös kaapeloinnin tekemiseksi joten olemassa olevan putkituksen käyttömahdollisuus vähentäis työtä ihan tajuttomasti...

Kyllähän se puhelinjohto yleensä samaa reittiä tulee taloon kuin sähkökaapeli.

Voi vaan olla, että kovin montaa "jakoa" siellä ei ole ja verkko on tehty ketjuttamalla rasiat toisensa perään. Rasioita availemalla saat jo aika hyvin selville miten ne kaapelit menee.

Millä kannattaisi yrittää paikallistaa torpan puhelinjakokeskusta? Puhelinpistokkeita on sen verran reilusti pitkin taloa, että niiden putkituksia pitkin ajattelin vetää rj45-kaapelit entisten tilalle, mutta ei mitään haisua mistä hitosta tuo jakokeskus löytys. Sähköpääkeskuksessakaan ei ole ylimääräisiä luukkuja, tms. kipsilevyissä joiden takana se voisi olla, mutta voiko se olla ite sähkökaapissa paneeleiden takana? Valokuitu vedettiin tuonne sähköpääkeskuksen lähelle alakerran varastoon joten ois helvetin kätevä jos se puhelinjakari ois kans jossain siellä :D

Esim tällä: https://www.amazon.de/Proster-Handm...eywords=telefon+tester&qid=1630602796&sr=8-10
Mulla on vastaava laite jonka hommasin amazonista, pystyi aika hyvin etsimään missä kulki puhelin kaapelit :thumbsup:
