Kodin yleiskaapelointi ja RJ45 läpi talon - keskustelua ja vinkkejä

[zorb]

Piti käydä Biltemassa paikan päällä tutkimassa mitä kaapelia tämä tarkalleen on kun nettisivuilta ei 100% varmuudella selvinnyt.

Verkkokaapeli, CAT-6 UTP, 0,25 m

Suojaamaton. Gigabit-verkkoon. Kestää kaistanleveyden 250 Mhz. Kullatut ja valetut RJ45-liittimet. Uros-uros.

www.biltema.fi

Hintaan nähden positiivinen yllätys. Yksisäikeiset AWG23 -johtimimet, jotka täyttä kuparia eikä mitään pinnoitettua alumiinia (CCA), jota tuossa hintaluokassa tulee tyypillisesti vastaan.
Piti napata yksi rulla kainaloon kodin kaapelointia varten.



[jessenic]

Piti käydä Biltemassa paikan päällä tutkimassa mitä kaapelia tämä tarkalleen on kun nettisivuilta ei 100% varmuudella selvinnyt.

Verkkokaapeli, CAT-6 UTP, 0,25 m

Suojaamaton. Gigabit-verkkoon. Kestää kaistanleveyden 250 Mhz. Kullatut ja valetut RJ45-liittimet. Uros-uros.

www.biltema.fi

Hintaan nähden positiivinen yllätys. Yksisäikeiset AWG23 -johtimimet, jotka täyttä kuparia eikä mitään pinnoitettua alumiinia (CCA), jota tuossa hintaluokassa tulee tyypillisesti vastaan.
Piti napata yksi rulla kainaloon kodin kaapelointia varten.

Cca sitten tarkoittaa myös CPR-paloluokkaa, joka on yleensä kaapelin nimen yhteydessä kerrottu (Cca, Dca, Fca).



[Kehiz]

Menee nyt enemmänkin suoli24 tason mikkihiiriksi mutta kysytään kuitenkin osaavammilta. Oma raudan osaamistaso on lähellä nollaa joten ihan rautalangasta vääntäen tarvitsisi tietoa mitä pitäisi huomioida ja laittaa hankintalistalle. Mielellään saa laittaa tuotetasolla vaikka linkkeineenkin suosituksista.
Olisi ajatuksena vaihtaa omk-talon vanhat puhelinpiuhat etherneteiksi jolloin saisi talon sisällä toimimaan verkon lankoja pitkin. Sen verran tulevaisuuden suojaa olisi tarkoitus tehdä samalla että pohjana olisi tuo 10G-verkko (ainakin kiinteästi asennettavien osien osalta, purkkeja on sitten myöhemminkin helppo vaihtaa plug-and-playna) eli CAT6 piuhoilla tulisi varmaankin tehtyä. Nyt netti tulee DNA:n 5G ulkomokkulan kautta sisään.

- Tarvittavat laitteet/komponentit ja niiden kytkentäjärjestys? Mm. Kytkimestä tulee ensimmäisenä mieleen moottorien voimansiirron osa ja sähköhommissa valokatkaisija. Erilaiset räkit näyttää melko kovahintaisilta peltilipareilta jos niiden ainoa käyttötarkoitus on pitää vehkeet paikallaan. Eli ihan tuotetasolla kaipaisin listaa vehkeille mitä hankkia ja selostuksen kansankiellellä mitä ne käytännössä tekee. Käyttö on suoratoistopalveluiden, Youtuben ja muiden aikusia viihdyttävien elokuvien pyörittäminen bufferoimatta sekä online-pelaaminen eli ei tarkoitus pyörittää mitään servereitä tms.
Tällä hetkellä vehkeet ovat nämä: 1. 5G ulkomokkula ZTE MC7010 -> 2. PoE virtalähde/datamuunnin ZTE POE-A4803-Z -> 3. Reititin Huawei B715s-23c -> 4. piuhalla koneeseen sekä langattomasti muihin värkkeihin.

Sen verran olen ketjusta ymmärtänyt ja ottanut jo huomioon että huoneisiin tulisi varmaankin samalla vaivalla vedettyä 2x ethernetpiuhat samaan putkeen, ja olohuoneen kattoon tulisi joku langattoman verkon jakava purkki, josta langattoman peitto olisi melko hyvä koko taloon sisällä. Kaapelina varmaankin menisi tuo Bilteman CAT6 UTP, vaikka siinä ei tuota 10G nopeutta mainitakaan? Sanottakoon myös että huoneita on 5 kpl + tuo kattopurkki eli joku n. 12 piuhan tarve laitteistossa. Hyväksi havaituille liittimille ja tuolle kattopurkille myös otetaan suosituksia vastaan...



[pulatunnus]

Menee nyt enemmänkin suoli24 tason mikkihiiriksi mutta kysytään kuitenkin osaavammilta. Oma raudan osaamistaso on lähellä nollaa joten ihan rautalangasta vääntäen tarvitsisi tietoa mitä pitäisi huomioida ja laittaa hankintalistalle. Mielellään saa laittaa tuotetasolla vaikka linkkeineenkin suosituksista.
Olisi ajatuksena vaihtaa omk-talon vanhat puhelinpiuhat etherneteiksi jolloin saisi talon sisällä toimimaan verkon lankoja pitkin. Sen verran tulevaisuuden suojaa olisi tarkoitus tehdä samalla että pohjana olisi tuo 10G-verkko (ainakin kiinteästi asennettavien osien osalta, purkkeja on sitten myöhemminkin helppo vaihtaa plug-and-playna) eli CAT6 piuhoilla tulisi varmaankin tehtyä. Nyt netti tulee DNA:n 5G ulkomokkulan kautta sisään.

- Tarvittavat laitteet/komponentit ja niiden kytkentäjärjestys? Mm. Kytkimestä tulee ensimmäisenä mieleen moottorien voimansiirron osa ja sähköhommissa valokatkaisija. Erilaiset räkit näyttää melko kovahintaisilta peltilipareilta jos niiden ainoa käyttötarkoitus on pitää vehkeet paikallaan. Eli ihan tuotetasolla kaipaisin listaa vehkeille mitä hankkia ja selostuksen kansankiellellä mitä ne käytännössä tekee. Käyttö on suoratoistopalveluiden, Youtuben ja muiden aikusia viihdyttävien elokuvien pyörittäminen bufferoimatta sekä online-pelaaminen eli ei tarkoitus pyörittää mitään servereitä tms.
Tällä hetkellä vehkeet ovat nämä: 1. 5G ulkomokkula ZTE MC7010 -> 2. PoE virtalähde/datamuunnin ZTE POE-A4803-Z -> 3. Reititin Huawei B715s-23c -> 4. piuhalla koneeseen sekä langattomasti muihin värkkeihin.

Sen verran olen ketjusta ymmärtänyt ja ottanut jo huomioon että huoneisiin tulisi varmaankin samalla vaivalla vedettyä 2x ethernetpiuhat samaan putkeen, ja olohuoneen kattoon tulisi joku langattoman verkon jakava purkki, josta langattoman peitto olisi melko hyvä koko taloon sisällä. Kaapelina varmaankin menisi tuo Bilteman CAT6 UTP, vaikka siinä ei tuota 10G nopeutta mainitakaan? Sanottakoon myös että huoneita on 5 kpl + tuo kattopurkki eli joku n. 12 piuhan tarve laitteistossa. Hyväksi havaituille liittimille ja tuolle kattopurkille myös otetaan suosituksia vastaan...

Kaapelienosalta, jäi vähän ilmaan, mutta tulkkaan niin että itse tai kaveriporukassa vedätte kaapelit., ja nyky putkituksia sen verran katsottu että sinne voisi mahtua ja saada vedettyä kaksi cat6 kaapelia. Jos noin, niin kannattaa ainakin yrittää, siinä sitten kananttaa vähän panostaa siihen kaapeliin, että on luistavaa, ja että on pienihalkaisijaista.

Kattokuvion olit hyvän hahmottanut, eli kun jumppaa lähtee niin kaikkii niihin tiloihin mihin seuraava 20v aikana voisi kuvitella langattoman tukiaseman laittaa, vaikka sitten joskus tietoliikennevalaisimen. Samalla voi sitten kaapeloida mahdollisest anturit, hälyt ym, jos nyt jotain sellaista voisi myöhemmin tulla mieleen. Katon kautta voi päästä mys sellaisiin pisteisiin missä ei ole ennestää puhelinarua putkineen.

Kytkin, omasta suosikki kaupasta gigabitin kytkin jossa niin paljon portteja että riittää kaikille laitteilla ja muutama ylimääräinen tulevaa varten, vähän järkeä käyttäen. Gigabitti riittää ilmeisesti toistaiseksi, nopeampaa hankkii sitten kun tarvetta. Ei tarvitse olla hallittava, eli valinnaksi jää lähinnä merkki ja myyjä (*, räkkiraudat plussaa, vaikka pöydälle laittaisitkin ensin alkuun.

Reititin, jos operaattorilta ei tule kaupanpäällistä, niin se sitten ostaa erikseen, riippuu netinopeudesta, ja huoluaako että paukut riittää suoritua max nettinopeudesta. Reititintä kannattaa kysellä jossain reititin ketjussa.

Räkkikaappi ei pakollinen, mutta jost tilaa on ja kiinnostaa, niin pistää korvantaakse hommaa kun osuu kohdalla hyhvätarjous.

Sitten takaisin kaapeleihin, onko itse näppärä liitinhommissa, tai kaveriporukassa apuja, ehkä jopa työkaluja. Jos vähän kysymysmerkki, niin hakee lähikaupasta (esim sähköliike) kojerasia (niitä rasioita mittä seinissä uppoasennuksissa) pari liitintä ja sitä piuhaa tekee tallissa testiympäristön pöydän alle ja pistää liittimet johdon päihin.

Oliko tämä ketju, vai jokin toinen, niin oli listattu työkaluttomia liittimiä, mutta liikkeessäkin neuvotaan., jos kotikulmilla on liikettä missä on myös myymälätoimintaa.

Ristiinkytkennän päähän sitten reilut hännät, että on varaa puolimetriä tehdä uudestaan ja uudestaan ja sen jälkeen sitten jää oikeasti reilusti ylimääräistä.

Ristiinkytkentä on se pää mihin ne kaikkien kaapeleiden toiset päät tulee.



(*
No vähän lisävaikeutta, jos ja kun laitat perään Wifi tukareita POE virransyötöllä, niin voi katsella kytkintä jossa on riittävästi POE portteja, eli sellaisia portteje joilla voi poweroida ne WiFi tukiasemat. Ei tarvi ostaa sellaista missä kaikki portit, ja tukerti voi myös virroitaa ns POE injektorilla, eli kytkimeltä POE palikkaan ja siitä ristiinkyhtkentää siihen porttiin missä WiFi tukari. POE on sellainen että siellä on standarteja, mutta pientä kirjavuutta joten onnistuakeseen sen kytkimen pitäisi tukea tämänpäivän standarteja ja niiden versioita, ja sekään ei aina vie maaliin, koksa osa tukiasemista ei tue standartia vaan vaatii oman POE virransyötön tai sen toteutuksen tuen....



[Kehiz]

Kaapelienosalta, jäi vähän ilmaan, mutta tulkkaan niin että itse tai kaveriporukassa vedätte kaapelit., ja nyky putkituksia sen verran katsottu että sinne voisi mahtua ja saada vedettyä kaksi cat6 kaapelia. Jos noin, niin kannattaa ainakin yrittää, siinä sitten kananttaa vähän panostaa siihen kaapeliin, että on luistavaa, ja että on pienihalkaisijaista.

Kattokuvion olit hyvän hahmottanut, eli kun jumppaa lähtee niin kaikkii niihin tiloihin mihin seuraava 20v aikana voisi kuvitella langattoman tukiaseman laittaa, vaikka sitten joskus tietoliikennevalaisimen. Samalla voi sitten kaapeloida mahdollisest anturit, hälyt ym, jos nyt jotain sellaista voisi myöhemmin tulla mieleen. Katon kautta voi päästä mys sellaisiin pisteisiin missä ei ole ennestää puhelinarua putkineen.

Kytkin, omasta suosikki kaupasta gigabitin kytkin jossa niin paljon portteja että riittää kaikille laitteilla ja muutama ylimääräinen tulevaa varten, vähän järkeä käyttäen. Gigabitti riittää ilmeisesti toistaiseksi, nopeampaa hankkii sitten kun tarvetta. Ei tarvitse olla hallittava, eli valinnaksi jää lähinnä merkki ja myyjä (*, räkkiraudat plussaa, vaikka pöydälle laittaisitkin ensin alkuun.

Reititin, jos operaattorilta ei tule kaupanpäällistä, niin se sitten ostaa erikseen, riippuu netinopeudesta, ja huoluaako että paukut riittää suoritua max nettinopeudesta. Reititintä kannattaa kysellä jossain reititin ketjussa.

Räkkikaappi ei pakollinen, mutta jost tilaa on ja kiinnostaa, niin pistää korvantaakse hommaa kun osuu kohdalla hyhvätarjous.

Sitten takaisin kaapeleihin, onko itse näppärä liitinhommissa, tai kaveriporukassa apuja, ehkä jopa työkaluja. Jos vähän kysymysmerkki, niin hakee lähikaupasta (esim sähköliike) kojerasia (niitä rasioita mittä seinissä uppoasennuksissa) pari liitintä ja sitä piuhaa tekee tallissa testiympäristön pöydän alle ja pistää liittimet johdon päihin.

Oliko tämä ketju, vai jokin toinen, niin oli listattu työkaluttomia liittimiä, mutta liikkeessäkin neuvotaan., jos kotikulmilla on liikettä missä on myös myymälätoimintaa.

Ristiinkytkennän päähän sitten reilut hännät, että on varaa puolimetriä tehdä uudestaan ja uudestaan ja sen jälkeen sitten jää oikeasti reilusti ylimääräistä.

Ristiinkytkentä on se pää mihin ne kaikkien kaapeleiden toiset päät tulee.



(*
No vähän lisävaikeutta, jos ja kun laitat perään Wifi tukareita POE virransyötöllä, niin voi katsella kytkintä jossa on riittävästi POE portteja, eli sellaisia portteje joilla voi poweroida ne WiFi tukiasemat. Ei tarvi ostaa sellaista missä kaikki portit, ja tukerti voi myös virroitaa ns POE injektorilla, eli kytkimeltä POE palikkaan ja siitä ristiinkyhtkentää siihen porttiin missä WiFi tukari. POE on sellainen että siellä on standarteja, mutta pientä kirjavuutta joten onnistuakeseen sen kytkimen pitäisi tukea tämänpäivän standarteja ja niiden versioita, ja sekään ei aina vie maaliin, koksa osa tukiasemista ei tue standartia vaan vaatii oman POE virransyötön tai sen toteutuksen tuen....

Joo, itse olisi tarkoitus tehdä asennukset. Jonkinlaiset putket nykyisistä puhelinrasioista lähtee, mutta loppunee jossain kohtaa ullakolla koska puhelinjohdot on kytketty nyt kattotuolista roikotettuna perskarvaliitoksilla nippuun . Jatkossa olisi ristiinkytkennän/laitekaapin pää tarkoitus pudottaa johdot väliseinästä alas eteisen vaatekaappiin johon laitteet saisi sisälle piiloon. 230V sinne tulee jo, koska on aikoinaan ollut jonkinlaiset valot tuossa kaapissa. Varmaan joku 50-75 mm viemäriputki on fiksuin tapa toteuttaa tuon väliseinän ethernet-putkitus ullakolta? Vaatekaapin sisällä on tietenkin oma jumppansa sitten seinän läpiviennin osalta. Jos nykyisiin puhelinjohtojen putkiin ei kahta ethernetpiuhaa saa menemään sovinnolla niin sitten vedetään vain yksi johto per huone, ei ole todennäköisesti muutenkaan tarve käyttää kuin 1xRJ45/huone. Ullakolle saa kyllä jätettyä hyvin pelivaraa johtoihin päiden kanssa turaamiseen. Laitteet taidan asentaa seinään kiinni/väsätä liimapuulevystä oman telineen räkin sijasta.

Tuo 1Gbit verkko tässä kohtaa riittää mainiosti, ei taida sen nopeampaa langatonta liittymääkään vielä olla tarjolla ja nyttenkin on vain 400M mainostettu yhteys käytössä, joten sen mukaan varmaankin noiden laitteiden hankintataso on järkevintä.
Reititin lienee järkevää vaihtaa uuteen koska tuo nykyinen käytössä oleva on vanhan 4G liittymän aikainen langaton mokkula-asema.

Onko tuon kytkimen tarkoitus siis toimia ns. jakanaja (eli korvaa vaikka yhteen liitetyt perskarvaliitokset näin karrikoidusti) olettaen että siinä ei ole PoE toimintoa? Eli 1xRJ45 syöttö sisään josta haaroitukset eteenpäin?

Kytkentäjärjestys siis ilmeisesti seuraavanlainen: 1. nykyinen 5G ulkomokkulapurkki -> 2. sen PoE virtalähde/datamuunnin (vai onko korvattavissa PoE kytkimen kautta?) -> 3. reititin mallia X -> 4. kytkin mallia X-> 5. seinärasiat/kattorasia
Kytkimen ja seinärasioille lähtevien johtojen väliin lienee tarve (tai on ainakin siistimpi mitä irtonaisena roikkuvat liitokset) myös jollekkin telineelle mikäli johdotukset tekee työkaluttomilla naaraspäillä, josta kytkennät sitten lyhyillä uros-uros piuhoilla laitekaapissa?

Konkreettisille laite-ehdotuksille myös olisi tarvetta, sillä mm. noita kytkimiäkin oli Jimmssilläkin listattuna 75kpl PoE toiminnolla.



[pulatunnus]

Joo, itse olisi tarkoitus tehdä asennukset. Jonkinlaiset putket nykyisistä puhelinrasioista lähtee, mutta loppunee jossain kohtaa ullakolla koska puhelinjohdot on kytketty nyt kattotuolista roikotettuna perskarvaliitoksilla nippuun .

Tuossa voisi nähdä pientä positiivista.
- Putket ehkä lyhyitä, ei paljoa mutkia.
- Ehkä jokarasialle oma putki, eli ei ketjutuksia
- Rakennuksen ikä ehkä sellainen että puuhastelemalla voi saada siistejä asennuksia,
- - putket ehkä eivä tole kovin isoja.

Tuo 1Gbit verkko tässä kohtaa riittää mainiosti, ei taida sen nopeampaa langatonta liittymääkään vielä olla tarjolla ja nyttenkin on vain 400M mainostettu yhteys käytössä, joten sen mukaan varmaankin noiden laitteiden hankintataso on järkevintä.

Reititin lienee järkevää vaihtaa uuteen koska tuo nykyinen käytössä oleva on vanhan 4G liittymän aikainen langaton mokkula-asema.

Niin sinulla oli nyt ulkomokkula/reitin ja sen perässä toinen reititin, tuossa ulkomokkulasta oma ketju, mutta onko tuoa Huawei tarpeen, vai onko se nyt sen Wlanin takia ? Muut kannattaa miettiä tarvitaanko sitä.

Toki ajatus tasolla kannata sitä että modeemi on modeemi, reitin erikseen, Wlani tukiasemat erikseen.

Rivien välistä ymmärsin että kotiverkon liikenne lähinnä suuntatuu nettiin, ehkä jotain mediatoistoa sisäverkossa.

Onko tuon kytkimen tarkoitus siis toimia ns. jakanaja (eli korvaa vaikka yhteen liitetyt perskarvaliitokset näin karrikoidusti) olettaen että siinä ei ole PoE toimintoa? Eli 1 RJ45 syöttö sisään josta haaroitukset eteenpäin?

Kyllä.
Se miksi suositellaan niin moniporttista kytkintä että kaikki laitteet tulee siihen suoraan kiinni, johtuu siitä että sisäisesti kytkimen sisällä bitit menee sinne minne kuuluukin, lähinnä jos kotiverkossa tarve kahdenlaitteen väliseen nopeaan yhteyteen, niin se ei vaikuta muiden liikenteeseen.

Kytkimestä sitten yksi naru palomuuri/reittimeen, mistä sitten modeemiin ja sieltä nettiin.

Palomuuri/reititin voi olla modeemissa ja näin yleensä aina 4G/5G modeemeissa. mutta jos tarvitsee kehittyneempiä reititin/palomuuri ominaisuuksia, niin se erillinen hankitaan lisäksi. Se miten nuo optimi ketjuttaa, niin on vahvasti ko laiteketjun juttua.

Kytkentäjärjestys siis ilmeisesti seuraavanlainen: 1. nykyinen 5G ulkomokkulapurkki -> 2. sen PoE virtalähde/datamuunnin (vai onko korvattavissa PoE kytkimen kautta?) -> 3. reititin mallia X -> 4. kytkin mallia X-> 5. seinärasiat/kattorasia

Jep.
Selkeintä ja varminta että syötä modeemiin virtaa sen mukana tulleella POE injekotori (teknisesti se siis lisää siihen naruun viransyötön ja hoitaa POE vaatimat keskustelut, tästä myös ns passiivi toteutuksia missä ei keskustella mitään, laite vain tajoilee jännitteen tietyllä tehobudjetilla, pahimillaa toisessa päässä savuaa, jos ei mennyt ihan oikein)

3. kohta, ymmärtääkseni modeemisi hoitaa reittin hommat ja mahdollisen erillisen reittimen hankintaa käytä aikaa.

6. WiFi tukiasema(t) ja niiden eteen niiden vaatima POE ijektori, osan mukana tulee paketissa.

Kytkimen ja seinärasioille lähtevien johtojen väliin lienee tarve (tai on ainakin siistimpi mitä irtonaisena roikkuvat liitokset) myös jollekkin telineelle mikäli johdotukset tekee työkaluttomilla naaraspäillä, josta kytkennät sitten lyhyillä uros-uros piuhoilla laitekaapissa?

Jos mutuarvailen, niin sinulla tulee nopeasti aika monta vetoa, eli jos haluaa ne kohtuu siististi ja merkattu niin RJ45 paneli, rima siis jotain tämän tapaista , tässä ollaan sitten monen miinan äärellä.

- Liittimiä on erilaisia, eli liittimet ja rima yhteensopivia.
- Noita on erilaisia, tuo nyt taisi olla 19" räkkikaappiin mitoitettu, ei se kaappia tarvi, on myös pelkkiä telineitä,/rautoja.(* Noita paneleita on monenlaista, enemmän ja vähemmän näppärää pelinpalaa. Mieti vähän miten sopii tilanteesi, millaisista rakentelet, ja kunhan hommaat tarpeeksi reikiä. kun kuitenkin vedetä myöhemmin vähintää kymmenen narua jonnekkin, pihalle jne.

Nitä lyhyitä uros.uros laitekaapeleita tilailet jostain pussillisen, niitä ei tarvi joka reikaan, jos ei mitään perässä, paitsi jos haluat kytkeä kaikki valmiiksi kytkimelle.




(*
Jos päädyt kaapiin rautoihin, niin hommaa (pelti)hyllyt (*, mihin saat irotokamaa, esim POE ijektorit, lisäksi pistorasia paneli mihin töpselit voi tökkiä. Jos UPS (akkuvaravoimaa) harkinnassa, niin varaa sillekkin tilaa.



[Oksa]

En tiedä sopiiko ketjuun, mutta: tarvitsisin mahdollisimman yksinkertaisen ja kevytrakenteisen 19" räkkitelineen RJ45-kytkentäpaneelille sekä muutamalle laitteelle, varmaan 6U-kokoinen riittäisi. Tulee tilaan jossa ei tarvitse suojata katseilta tai muultakaan niin raskasta ovellista kaappia ei viitsisi hankkia asennuksia hankaloittamaan. Tulee todennäköisesti kiinteän hyllyn päälle mutta seinäkiinnitysmahdollisuus pitäisi olla.

Löytyisikö täältä tietoa tai kokemuksia kun googlaamalla vaihtoehtoja tulee jumalattoman paljon? Arvostan enemmän kasaamisen helppoutta kuin halvinta mahdollista hintaa



[Kilkenblad]

En tiedä sopiiko ketjuun, mutta: tarvitsisin mahdollisimman yksinkertaisen ja kevytrakenteisen 19" räkkitelineen RJ45-kytkentäpaneelille sekä muutamalle laitteelle, varmaan 6U-kokoinen riittäisi. Tulee tilaan jossa ei tarvitse suojata katseilta tai muultakaan niin raskasta ovellista kaappia ei viitsisi hankkia asennuksia hankaloittamaan. Tulee todennäköisesti kiinteän hyllyn päälle mutta seinäkiinnitysmahdollisuus pitäisi olla.

Löytyisikö täältä tietoa tai kokemuksia kun googlaamalla vaihtoehtoja tulee jumalattoman paljon? Arvostan enemmän kasaamisen helppoutta kuin halvinta mahdollista hintaa

AVO 10 U19 avoseinäteline

Avoseinäteline 10U 19”. Syvyys 300 mm ja korkeus 460 mm. Runko terästä. Toimitetaan kasaamattomana nipussa.

www.finnparttia.fi

Tai vastaava jostain paikasta mistä myydään kuluttajille.



[Copper]

En tiedä sopiiko ketjuun, mutta: tarvitsisin mahdollisimman yksinkertaisen ja kevytrakenteisen 19" räkkitelineen RJ45-kytkentäpaneelille sekä muutamalle laitteelle, varmaan 6U-kokoinen riittäisi. Tulee tilaan jossa ei tarvitse suojata katseilta tai muultakaan niin raskasta ovellista kaappia ei viitsisi hankkia asennuksia hankaloittamaan. Tulee todennäköisesti kiinteän hyllyn päälle mutta seinäkiinnitysmahdollisuus pitäisi olla.

Löytyisikö täältä tietoa tai kokemuksia kun googlaamalla vaihtoehtoja tulee jumalattoman paljon? Arvostan enemmän kasaamisen helppoutta kuin halvinta mahdollista hintaa

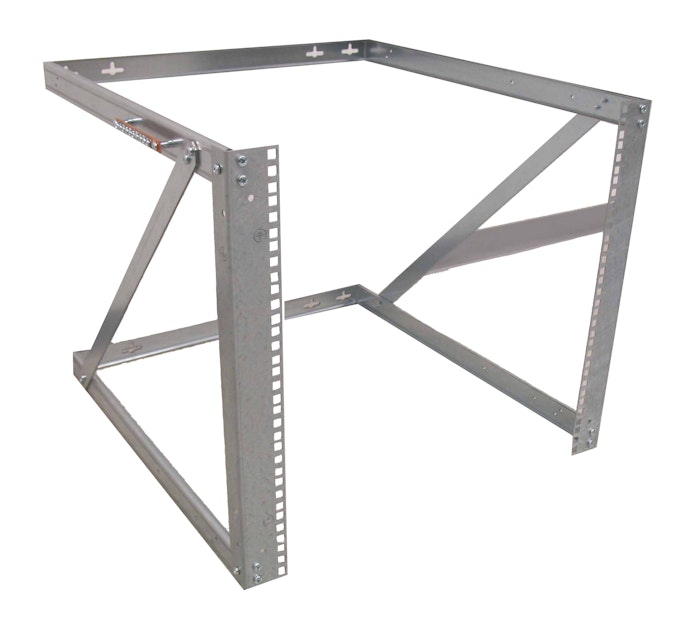

LAUKAMO AVOKAAPPI LAUKAMO 19in /ETSI K120-570mm, 2-10U | Laitekaapit

• Seinäteline vaihdettavilla 2U, 3U, 5U ja 12U pystykiskoilla<br /> • Kiskot kääntämällä saadaan ETSI/21” -teline<br /> • Syvyys 350mm<br /> • 5-paikkainen maadoituskisko<br /> • Kulmapalat seinä/kattokiinnitykseen

www.onninen.fi

Tuo on tosin ~3x kalliimpi mitä @Kilkenblad linkkaama. Mutta tulee samassa paketissa 2U, 3U, 5U, 12U raudat + sivutuet niin ei heti ala roikkumaan jos jotain painavampaa asentaa.



[Tege]

Tässä vielä yksi vaihtoehto.

19" seinäteline 8 U, musta

LogiLinkin saranoitu erittäin syvä seinäkiinnike on kustannus- ja tilaatehokas tapa kiinnittää kytkentäpaneeleja ja muita verkkolaitteita, kun lattiatilaa on rajoitetusti. Kannatin on syvyyssäädettävä mahdollistaen syvempien laitteiden asentamisen.

www.triosoft.fi

En ollut aikaisemmin kuullut kaupasta mutta nyt useammin tilaillut ja mielestäni hintataso on ollut hyvä.



[Kilkenblad]

Tässä vielä yksi vaihtoehto.

19" seinäteline 8 U, musta

LogiLinkin saranoitu erittäin syvä seinäkiinnike on kustannus- ja tilaatehokas tapa kiinnittää kytkentäpaneeleja ja muita verkkolaitteita, kun lattiatilaa on rajoitetusti. Kannatin on syvyyssäädettävä mahdollistaen syvempien laitteiden asentamisen.

www.triosoft.fi

En ollut aikaisemmin kuullut kaupasta mutta nyt useammin tilaillut ja mielestäni hintataso on ollut hyvä.

On hyvä kauppa tämän ketjun aiheen tarvikkeisiin. Itsekin jotain keystone-liittimiä ja rasiatarvikkeita tuolta tilannut.



[Oksa]

Tässä vielä yksi vaihtoehto.

19" seinäteline 8 U, musta

LogiLinkin saranoitu erittäin syvä seinäkiinnike on kustannus- ja tilaatehokas tapa kiinnittää kytkentäpaneeleja ja muita verkkolaitteita, kun lattiatilaa on rajoitetusti. Kannatin on syvyyssäädettävä mahdollistaen syvempien laitteiden asentamisen.

www.triosoft.fi

En ollut aikaisemmin kuullut kaupasta mutta nyt useammin tilaillut ja mielestäni hintataso on ollut hyvä.

Kiitos, täältä näyttäisi saavan kuluttaja suoraan



[Lyijy13]

Yleiskaapelointi projekti menossa ja puhelinkaapeleiden tilalle olen vaihtanut cat6sta ja lisäksi tarkoitus laittaa myös antennikaapeloinnin putkituksiin cattia koska olohuoneessa ei puhelinpistokkeita ollut ennestään.

Mietityttää kun täällä kuvissa ja puheissa on pyörinyt kytkentäpaneeleja, että miksi sellainen tulisi laittaa ?

Omassa tapauksessa seinään tehdystä reiästä tulee lopulta noin 16 kaapelia jotka tarkoitus laittaa 24 paikkaiseen kytkimeen. Mietin että helpoin ja halvin ratkaisu olisi vain katkoa kaapelit vaikka siten että jää sopivasti löysää (puoli metriä) ja laittaa päihin urosliittimet joilla piuhat kiinni kytkimeen.

En oikein ymmärrä siis mitä käytännön hyötyjä saisi siitä että väliin tulisi paneeli johon lisäksi kalliit naarasliittimet ja lisäksi parikymmentä erillistä kytkentäjohtoa vielä kytkimelle ?

Kaikki laitteet on seinään asennettu eli mitään kaappia ei ole tilaan tulossa.



[JuhaH]

Noita laitellaan sen takia kun toimistoissakin tehdään näin. Ja toimistoissa tehdään näin koska 3/4 työpisteille vedetyistä kaapeleista ei ole käytössä ja kytkinkapasiteettia hankitaan vain neljäsosalle kaapeleista. Kotona hommassa ei ole mitään järkeä. Järjestely nostaa hintaa ja turhat kytkennät heikentää signaalia. Jos piuhoja käyttää muussa kuin ethernet-käytössä, niin hankkii sitten tarvittavat naarasliittimet tähän..



[Pakana]

Yleiskaapelointi projekti menossa ja puhelinkaapeleiden tilalle olen vaihtanut cat6sta ja lisäksi tarkoitus laittaa myös antennikaapeloinnin putkituksiin cattia koska olohuoneessa ei puhelinpistokkeita ollut ennestään.

Mietityttää kun täällä kuvissa ja puheissa on pyörinyt kytkentäpaneeleja, että miksi sellainen tulisi laittaa ?

Omassa tapauksessa seinään tehdystä reiästä tulee lopulta noin 16 kaapelia jotka tarkoitus laittaa 24 paikkaiseen kytkimeen. Mietin että helpoin ja halvin ratkaisu olisi vain katkoa kaapelit vaikka siten että jää sopivasti löysää (puoli metriä) ja laittaa päihin urosliittimet joilla piuhat kiinni kytkimeen.

En oikein ymmärrä siis mitä käytännön hyötyjä saisi siitä että väliin tulisi paneeli johon lisäksi kalliit naarasliittimet ja lisäksi parikymmentä erillistä kytkentäjohtoa vielä kytkimelle ?

Kaikki laitteet on seinään asennettu eli mitään kaappia ei ole tilaan tulossa.

Tuo on ihan ok systeemi, ja jos se soveltuu sun käyttötarkoitukseen niin naarasliittimille ei ole tarvetta.

Jos sulla olisi esim 4 paikkainen reititin siinä ja kytkisit vain käytössä olevat kiinni, noilla naaras liittimillä saa paljon siistimmän lopputuloksen.

Lisäksi se normaali yksisäikeinen cat6 kaapeli ei ole tarkoitettu liikuteltavaksi, vaan kiinteään asennukseen, jolloin vastuulliset firmat asentavat ne niin että kytkentä tapahtuu vaihdettavilla välijohdoilla.

Käytännössä kotijakamot on minikokoisia toimistojakamoita, joissa se välijohto on ihan järkevä ratkaisu, kun jokaisen piste ei välttämättä johdoteta siihen vieressä olevaan kytkimeen, vaan esim viereisessä räkissä olevaan puhelinpaneeliin, jolloin tarvitsee pidempää johtoa. Lisäksi myös muutama sata seinästä roikkuvaa rj liitintä ei ole mitenkään kovin helppo pitää järjestyksessä.

E: vähän myöhässä...



[Lyijy13]

Kiitokset vastauksista. Hyvä kuulla ettei tule tehtyä mitään hölmöä virhettä jos tuon vaiheen jättää tässä tapauksessa pois.

Kaapeliksi tuli valittua @jessenic suosittelema Gigamedian e-slim (5.2mm) 250€/305m/0,65€/1m. Hyvin meni tuplana 16mm puhelinputkissa ja osin jopa triplana. 20mm putkiin joilla puotin loppupisteeseen meni jopa 5/putki.



[Pakana]

5xcat6 20mm putkeen lienee jo jonkinlainen ennätys.



[Lyijy13]

Niissä 5x tapauksissa siis kyseessä vain suoraa putkea 2.5metriä seinän sisällä ylös/alas suuntaisesti.



[iltanen]

Mites pitäisi viedä oikeaoppisesti ethernet-kaapeli ulkoseinästä läpi?

Olisi tarkoitus viedä yhteys ja virtaa ulkokameralle puolilämpimästä varastosta katokseen, mutta hieman jännittää tuo (uuden) seinän (tai katon) puhkominen...



[Aavee87]

Kiitokset vastauksista. Hyvä kuulla ettei tule tehtyä mitään hölmöä virhettä jos tuon vaiheen jättää tässä tapauksessa pois.

Kaapeliksi tuli valittua @jessenic suosittelema Gigamedian e-slim (5.2mm) 250€/305m/0,65€/1m. Hyvin meni tuplana 16mm puhelinputkissa ja osin jopa triplana. 20mm putkiin joilla puotin loppupisteeseen meni jopa 5/putki.

Itsekin talvella kyseisellä kaapelilla kaapeloin kodin. Täälläkin meni pitkiin ja mutkaisiin vetoihin 4xcat6 20 milliseen putkeen. Suoriin putkiin taisin kanssa laittaa 5 johtoa, jotka meni ihan sukkana.



[zorb]

Tuli vedettyä käytöstä poistetun keskuspölynimurin putkia pitkin cat6-kaapelia. Yhteensä 5 kaapelia samaan lähtöputkeen, jotka jakautui y-haarasta 4+1 jaolla. Imurin avulla sai vetonarut putkiin helposti kun oli apukäsiä tarjolla. 4:n kaapelin nippua vetäessä viimeiset mutkat vastusti todella pahasti.

Pisin veto putkea pitkin oli 11m matka yläkerrasta. Matkalla monta mutkaa ja yksi y-haara. Halkaisijan puolesta menisi isompikin nippu, mutta mutkat alkaa vastustaa liikaa ainakin haaran jälkeen kun yksittäinen kaapeli oli vedetty ennen neljän nippua.

Lyhyemmillä vedoilla ja ilman haaroitusta menisi arviolta 6-8 johtoa. Käytin tuohon Bilteman cat6-kaapelia.

Tämä vinkkinä muillekin jos talosta löytyy pölynimurin putkia, joilla ei muuta käyttöä.



[Pakana]

Ihan hyvä idea tuo kpi putkitus, jos vaan mitenkään järkevissä paikoissa ne lähdöt.

Vetämällä kaikki kaapelit yhtäaikaa saa isomman määrän kaapeleita, mutta on tietysti useamman käden homma.



[zorb]

Ihan hyvä idea tuo kpi putkitus, jos vaan mitenkään järkevissä paikoissa ne lähdöt.

Oli tuuria että valokuidun päätelaite on tulossa samaan paikkaan mistä imuri lähti. Samoin pöytäkone on yhden imurin lähdön vieressä metrin päässä. Wifi meni myös kirjahyllyn päälle keskelle taloa, kun yksi lähtö oli kirjahyllyn takana.



[Troottinin Pulli]

Pitäisi vetäistä n. 25 metriä verkkokaapelia talon läpi seiniä pitkin lattia ja kattolistoja myöten. Ajattelin, että vähän tulevaisuuteen varustautuen 10Gb piuhaa saisi jo olla eli olisiko siis CAT 7 oikea ratkaisu, jos etsii asiallista hinta-laatusuhdetta? Millainen kaapeli sitten nykyään kannattaisi olla? Google ehdotteli heti jotain halpaa lattakaapelia TEMUsta. Onkohan noilla paljonkin laatueroja? Onko tuollainen lattakaapeli ylipäätään helpompi tai vaikeampi kiinnittää? TUollaisessa paksussa pyöreässäkin on omat haasteensa saada se siististi, mutta yksi tuollainen nyt on jo vedettynä jokusen vuoden takaa..



[juhaa]

Saanet tuon 10:n ihan CAT6:llakin tuolla vedon pituudella, vaihtoehtona CAT6a.

CAT7 pari milliä paksumpaa ja taivutussäde lienee 10mm isompi, kuin 6:lla. Taitaa 6a ja 7 mennä aika samaan haarukkaan fyysisiltä mitoiltaan.



[Pakana]

Cat7 on vähän hölmö kaapeli, ei ole mitään tekniikkaa joka edellyttäisi nimenomaan tuota cat7.



[jessenic]

Pitäisi vetäistä n. 25 metriä verkkokaapelia talon läpi seiniä pitkin lattia ja kattolistoja myöten. Ajattelin, että vähän tulevaisuuteen varustautuen 10Gb piuhaa saisi jo olla eli olisiko siis CAT 7 oikea ratkaisu, jos etsii asiallista hinta-laatusuhdetta? Millainen kaapeli sitten nykyään kannattaisi olla? Google ehdotteli heti jotain halpaa lattakaapelia TEMUsta. Onkohan noilla paljonkin laatueroja? Onko tuollainen lattakaapeli ylipäätään helpompi tai vaikeampi kiinnittää? TUollaisessa paksussa pyöreässäkin on omat haasteensa saada se siististi, mutta yksi tuollainen nyt on jo vedettynä jokusen vuoden takaa..

Cat6 tosiaan kykenee 10Gbps lyhemmillä vedoilla, Cat6a on 10Gbps speksattu 100m asti. Liittimet oltava myös samaa kategoriaa, ketjun heikoin lenkki määrää koko kaapelin kategorian.

Ei kannata Kiinasta halvalla tilata ja ei varsinkaan lattakaapelia, tuskin täyttää mitään standardeja. Lattakaapelin ongelma on, ettei siinä oikein millään voi parikierron vaatimukset täyttyä.



[Troottinin Pulli]

Jees, unohdan Kiinavermeet ihan suosiolla. CAT6A piuhaa etsiskellessä halvin tai yksi halvimmista itse asiassa 25 metrisissä näyttäisi olevan tämä satshopin, jossa näyttäisi olevan cat7 piuha ja cat6a liittimet. Tämä varmaan ihan toimiva vaihtoehto: https://www.satshop.fi/rj45-s-ftp-c...th-cat6a-connectors-10-gigabit-25m-white.html



[Pertti_Pasanen_Spede]

Cat6 tosiaan kykenee 10Gbps lyhemmillä vedoilla, Cat6a on 10Gbps speksattu 100m asti. Liittimet oltava myös samaa kategoriaa, ketjun heikoin lenkki määrää koko kaapelin kategorian.

Ei kannata Kiinasta halvalla tilata ja ei varsinkaan lattakaapelia, tuskin täyttää mitään standardeja. Lattakaapelin ongelma on, ettei siinä oikein millään voi parikierron vaatimukset täyttyä.

Kyllä siellä lattakaapelissa parikierto on ja täyttää kyllä kaikki vaatimukset jos ostaa kunnollista semmoista. Menee verkkoanalysaattorin mittaukset läpi mitä standardi vaatii.



[jessenic]

Kyllä siellä lattakaapelissa parikierto on ja täyttää kyllä kaikki vaatimukset jos ostaa kunnollista semmoista. Menee verkkoanalysaattorin mittaukset läpi mitä standardi vaatii.

Hyvä jos näitä on myös kunnollisia, itsellä sattunut vastaan parikierroton johdon pätkä, luvattua kategoriaa en muista.



[Pakana]

Siis se litteä cat kaapeli ei ole lattakaapelia. Lattakaapelissa ei tosiaan mitään kiertoa ole, vaan johtimet ovat vaan rinnakkain, kuten aikanaan tietokoneen ide kaapelit. Niissä litteissä kaapeleissä näkee kaapelia tarkemmin tarkastellessa että siellä on keskenään kierrettyä paria, parit ei tosin kierrä toisiaan kuten pyöreässä catissa yleensä tekee, mutta ei sitä mikään edellytä.



[Troottinin Pulli]

Jatketaas vielä. Onko tämän tyyppisiä kaapelikiinnikkeitä olemassa kahdelle johdolle:
Ruuvikiinnike | Clas Ohlson

Tai onko muita hyviä ideoita. Ongelma siis sellainen, että vanhan talon yksi seinä on kevytbetoniharkkoa, jonka päällä on joku paksuhko, helposti murtuva kalkkilaastitasoite. Siihen saa toki porattua ja pultattua kunnon kiinnikkeet, mutta tuntuu vähän överiltä tehdä tuo yhden johdon takia monelle kiinnikkeelle. Yhden piuhan sain kiinnitettyä nätisti puisen lattialistan päälle ihan perusnaulakiinnikkeillä, mutta nyt pitäisi saada siihen toinen päälle nätisti.



[Hyrava]

Jatketaas vielä. Onko tämän tyyppisiä kaapelikiinnikkeitä olemassa kahdelle johdolle:
Ruuvikiinnike | Clas Ohlson

Tai onko muita hyviä ideoita. Ongelma siis sellainen, että vanhan talon yksi seinä on kevytbetoniharkkoa, jonka päällä on joku paksuhko, helposti murtuva kalkkilaastitasoite. Siihen saa toki porattua ja pultattua kunnon kiinnikkeet, mutta tuntuu vähän överiltä tehdä tuo yhden johdon takia monelle kiinnikkeelle. Yhden piuhan sain kiinnitettyä nätisti puisen lattialistan päälle ihan perusnaulakiinnikkeillä, mutta nyt pitäisi saada siihen toinen päälle nätisti.

Ite olen käyttänyt tämänkaltaisia laittamalla toisen toiselle puolelle ruuvia: Friulsider johtokiinnike 10mm 15kpl



[Kilkenblad]

Jatketaas vielä. Onko tämän tyyppisiä kaapelikiinnikkeitä olemassa kahdelle johdolle:
Ruuvikiinnike | Clas Ohlson

Tai onko muita hyviä ideoita. Ongelma siis sellainen, että vanhan talon yksi seinä on kevytbetoniharkkoa, jonka päällä on joku paksuhko, helposti murtuva kalkkilaastitasoite. Siihen saa toki porattua ja pultattua kunnon kiinnikkeet, mutta tuntuu vähän överiltä tehdä tuo yhden johdon takia monelle kiinnikkeelle. Yhden piuhan sain kiinnitettyä nätisti puisen lattialistan päälle ihan perusnaulakiinnikkeillä, mutta nyt pitäisi saada siihen toinen päälle nätisti.

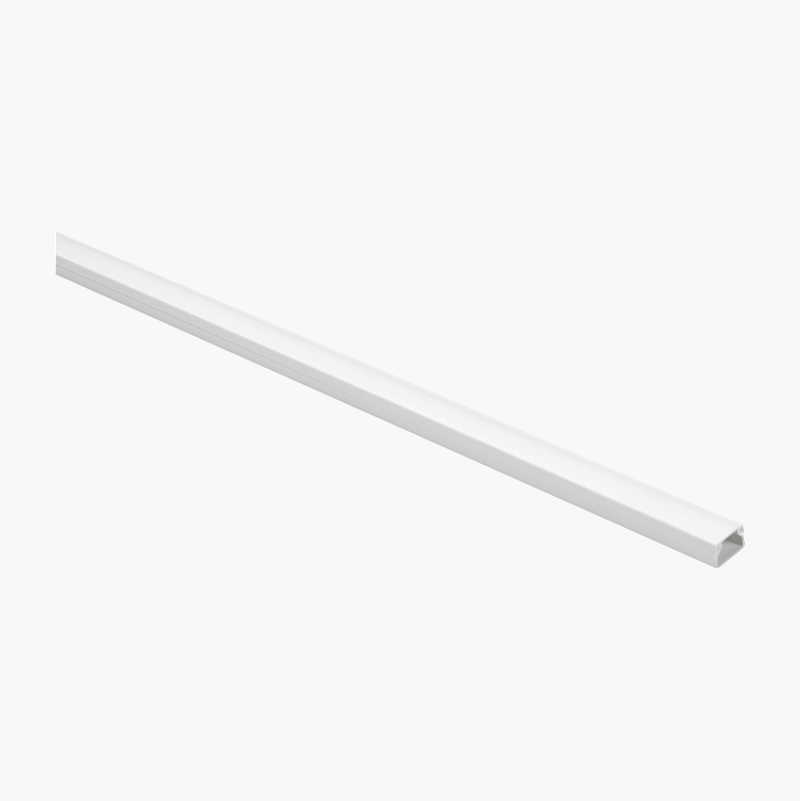

Kaapelikanava

Kaapelikouru, 15 x 10 mm

Aukot ruuveja varten ja kaksipuolinen teippi.

www.biltema.fi



[Pakana]

Jatketaas vielä. Onko tämän tyyppisiä kaapelikiinnikkeitä olemassa kahdelle johdolle:
Ruuvikiinnike | Clas Ohlson

Tai onko muita hyviä ideoita. Ongelma siis sellainen, että vanhan talon yksi seinä on kevytbetoniharkkoa, jonka päällä on joku paksuhko, helposti murtuva kalkkilaastitasoite. Siihen saa toki porattua ja pultattua kunnon kiinnikkeet, mutta tuntuu vähän överiltä tehdä tuo yhden johdon takia monelle kiinnikkeelle. Yhden piuhan sain kiinnitettyä nätisti puisen lattialistan päälle ihan perusnaulakiinnikkeillä, mutta nyt pitäisi saada siihen toinen päälle nätisti.

Google löytää nuo litteä naulakiinnike nimellä



[JuhaH]

Selittäisikö joku hölmölle mitä nuo kytkentästandardit toimii. Eli voiko rasiat kytkeä kumman tahansa standardin mukaan (A/B) kunhan kytkee molemmat päät samoin? (Onko jompi kumpi suositeltavampi?) Ja ristiinkytkemtäkaapeleissa toinen pää on kytketty toisin ja toinen toisin?



[Pertti_Pasanen_Spede]

Selittäisikö joku hölmölle mitä nuo kytkentästandardit toimii. Eli voiko rasiat kytkeä kumman tahansa standardin mukaan (A/B) kunhan kytkee molemmat päät samoin? (Onko jompi kumpi suositeltavampi?) Ja ristiinkytkemtäkaapeleissa toinen pää on kytketty toisin ja toinen toisin?

Ei ole mitään merkitystä kunhan molemmat puolet on tehty samoin. Tekijästä enemmän kiinni kumpaa käyttää. Ei voi sanoa, että jompikumpi olisi parempi tapa.



[jessenic]

Ei ole mitään merkitystä kunhan molemmat puolet on tehty samoin. Tekijästä enemmän kiinni kumpaa käyttää. Ei voi sanoa, että jompikumpi olisi parempi tapa.

Ammattikoulussa aikoinaan opetettiin, että sähkömiehet kytkee A:n mukaan ja ammattilaiset B:n mukaan

Mutta eihän tuossa muuta ole, kun että tekee johdonmukaisesti samalla tavalla ja dokumentoi kytkentätavan myöhempiä muutoksia varten.



[Pakana]

Selittäisikö joku hölmölle mitä nuo kytkentästandardit toimii. Eli voiko rasiat kytkeä kumman tahansa standardin mukaan (A/B) kunhan kytkee molemmat päät samoin? (Onko jompi kumpi suositeltavampi?) Ja ristiinkytkemtäkaapeleissa toinen pää on kytketty toisin ja toinen toisin?

Tuo koko a ja b kytkentätapa on jäänne ajalta jolloin keskittimissä ja kytkimissä käytettiin päinvastaista kytkentäjärjestystä kuin päätelaitteissa, jolloon kahden päätelaitteen suora kytkentä edellytti ristiinkytkettyä välikaapelia (eri asia kuin ristiinkytkentä kaapeli).

Käytännössä yleensä B kytkentätavalla itse kytkentätyö on helpompi, koska sininen ja vihreä pari ovat yleensä vastakkaisilla puolella pyöreässä kaapelissa. Tai joissain liittimissä jos käyttää A kytkentää toinen pää on hyvin helppo kytkeä, mutta toinen pää jokseenkin mahdoton.



[0nanias]

Minä kytken nykyisin kaikki B:llä, koska kaapelin molemmissa päissä tarvitsee pyöräyttää ristiin kaksi paria, A:lla kytkiessä toinen pää kytketään suoraan ja toisessa paikkaa vaihtavat kaikki parit.
e. eli kuten ylempänä jo huomautettiin.



[Pakana]

Ja jos siihen kaapelin päähän laittaa suoraan sen puristettavan rj45 uros liittimen, niin B kytkennässä ne johtimet ovat tavallaan luonnollisessa järkestyksessä, A kytkennällä täytyy pakottaa johtimet keskeltä laidalle ja laidalta keskelle.



[pedala_02]

(Sorry for writing in English)

It looks like I also have some related situation to the whole A/B standards and cable routing through the house.

We are getting optics fiber in a few months and I want to future proof the network; the house is from 2012 and it already has cat 6 cables connected from the electricity panel inside the house to all rooms. I tried to see if the cables work and connected a switch inside the electricity panel, but I get no connection to the pc / laptop if I hook it up to any of the outputs in the rooms. So I bought a cable tester, and the master lights up in the proper order, 1->8, but here is the surprise, all jacks at the other end (in the rooms) light up in the reverse order, 8->1 . Does this have anything to do with the standards, or are all keystone outputs in the rooms reversed wired?

Checking the cables, they look to be terminated to standard A at both ends, if I saw that correctly. So now I am lost and have no idea why they don't work. Is there something that I miss here, or is the wiring in the house done weirdly?
What would be the way to fix this, re-wire the jacks in the rooms, or replace the cables completely and terminate them in standard B?

To mention a bit about the plans, will get a Unifi Dream Machine SE, that will be connected to the switch in the electricity panel (10Gb ideally) and from there to the rooms. And a U6 access point will take care of the wireless, so the cables should also be PoE or PoE+ capable.



[dot1q]

@pedala_02
If pin 1 is Transmitting data, then on the other end Pin 1 is Receiving data. Hence the ”mirror operation”.
Cablethread is single collision domain, it can not tx&rx at same time.
Usually Switch ports are in reverse vs NIC on Pc. And there for auto-mdi-x etc exists so You do not need to worry on matching Tx and Rx on both ends.

If you had only a switch and pc, no Internet connection, that could be the reason why it seemed not to work. Windows and other devices try to do DNS and such to determine if the link is good/valid. If not, it might just ditch using that connection.



[pedala_02]

Make sense, but I also tried to get the connection working by hooking the wan cable (there is internet în the house from a 5G router) directly in one of the sockets in the main panel and the pc at the other end, and it does not work, Windows says network cable unplugged.
Also tried connecting the switch at the same end, instead of the pc, and the light for that port does not even turn on



[jessenic]

Make sense, but I also tried to get the connection working by hooking the wan cable (there is internet în the house from a 5G router) directly in one of the sockets in the main panel and the pc at the other end, and it does not work, Windows says network cable unplugged.
Also tried connecting the switch at the same end, instead of the pc, and the light for that port does not even turn on

You should at least get a light on the switch port you connect the PC to. The white connector doesn't look familiar to me and I'd need more pics but the other end seems to be wired just fine. Do also check the patch cables you're using when you test, one of them might be the culprit.

Also check the RJ45 connectors, if someone has used RJ11 plugs in them for landline phones for some reason the outer pins might be bent.



[Kilkenblad]

To @pedala_02 , everything seems to be normal and ok and I see no reason things don't work. Make sure your devices (switch + pc) are working without the apartment cabling between them first.



[Hyrava]

Make sense, but I also tried to get the connection working by hooking the wan cable (there is internet în the house from a 5G router) directly in one of the sockets in the main panel and the pc at the other end, and it does not work, Windows says network cable unplugged.
Also tried connecting the switch at the same end, instead of the pc, and the light for that port does not even turn on

Have you tried to connect 5G router to your PC with same patch-cables you used for testing house cabling? Those connectors are done using 568A standard so they seem to be ok.



[taikamuki]

@pedala_02
If pin 1 is Transmitting data, then on the other end Pin 1 is Receiving data. Hence the ”mirror operation”.
Cablethread is single collision domain, it can not tx&rx at same time.
Usually Switch ports are in reverse vs NIC on Pc. And there for auto-mdi-x etc exists so You do not need to worry on matching Tx and Rx on both ends.

If you had only a switch and pc, no Internet connection, that could be the reason why it seemed not to work. Windows and other devices try to do DNS and such to determine if the link is good/valid. If not, it might just ditch using that connection.

If @pedala_02 has this kind of cheap cable "tester" RJ45 Tester VCELINK lights should light up in same order on both master and remote, otherwise there is a problem with cabling. I have this VCE link tester and if I do a cable correctly lights light up in same order on master and remote, 1->8.



[dot1q]

Make sense, but I also tried to get the connection working by hooking the wan cable (there is internet în the house from a 5G router) directly in one of the sockets in the main panel and the pc at the other end, and it does not work, Windows says network cable unplugged.
Also tried connecting the switch at the same end, instead of the pc, and the light for that port does not even turn on

In this case, it makes sense, that the crossconnect cabin has different looking RJ-45 connectors than what is found on the room.

There is most likely some kind of ”not-so-cool-discovery” additional cut on the cable, meaby an extension with a short patch cable. If you are lucky, there are two crossconnect panels in the house.
your previous cable test that had 1-8, 2-7, 3-6, 4-5, 5-4, 6-3, 7-2 and 8-1 pins matching is because one cable end has been spesificly pinned to connect like that at that ”bonus crossconnect cabinet/place”.

Just giving some food for thought and ideas on what could be going on.

EDIT: Dangit, I just realized that just the Female RJ-45 connector difference is no clue on nothing. sorry my head skipped a beat there. Mostlikely that is Acastassi or such on the "room" side and in the datacabinet is what ever there has been providen when that has been purchased - it might have been pre-furnished with the RJ-45 female connectors.



[dot1q]

Oh, and I have seen very odd ways of cabeling LAN in to buildings. Such that:
Main datacabinet, you have 1/3 house cabeling terminated to the main rack. From there you have TWO Cat5e going to ”sub datacabinet1” . That has no power around and that has 8 Cat5e to be conneced. And only 2 uplinks. Serious wtf-moment there.
What was even more hair twisting in that case , was that from the sub-cabinet 1 there was again two cat5e ”feed” available to sub cabinet 2. And again 8 cat5e to be fed from there. No 230V power any where around.
And naturally these sub-cabinets were just hidden in the 5 to 10 cm lowered ceiling on hallway. And maintenance hatch was of size 20cm x 20 cm.

That was some horrible cabeling to discover.
