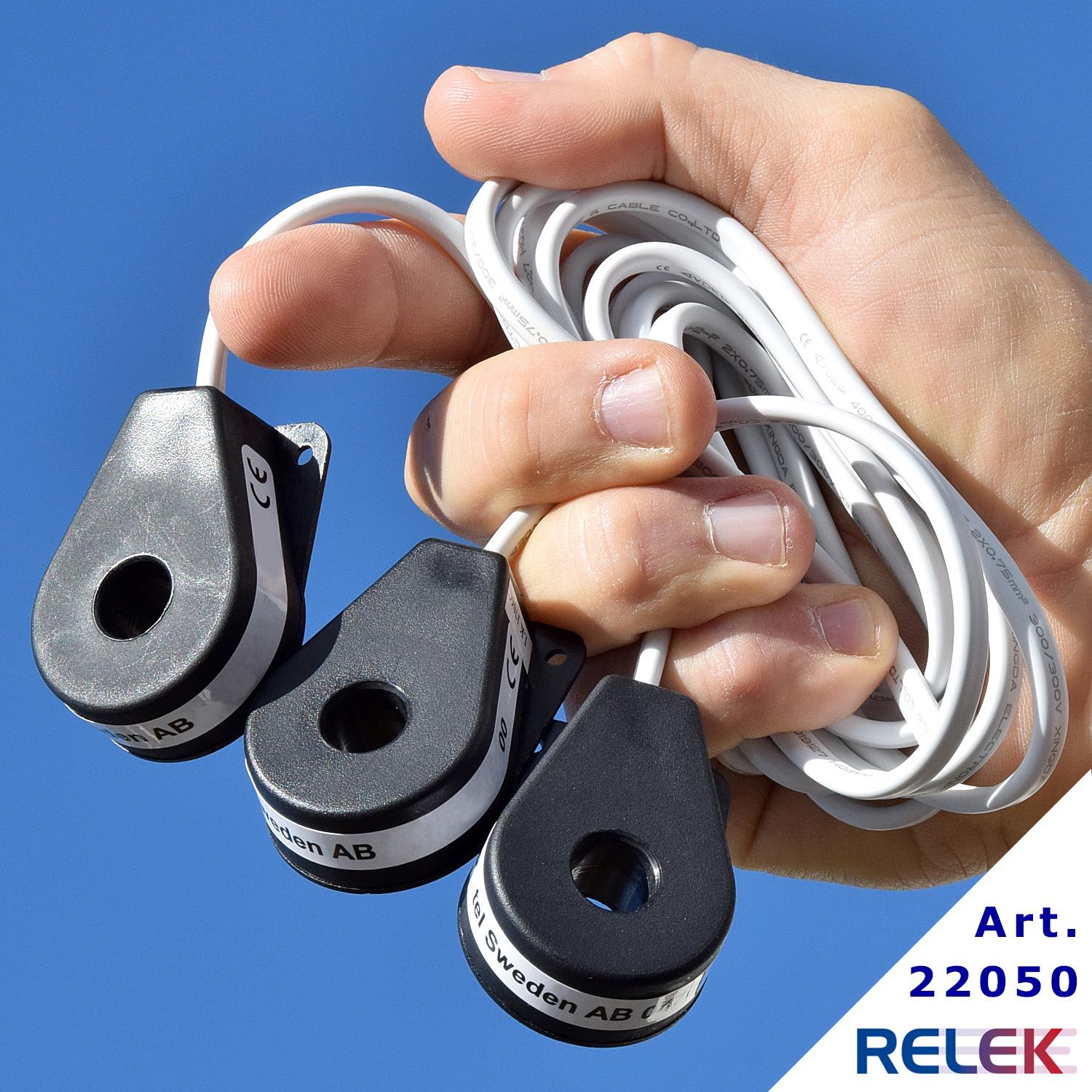

Ei kokemusta juuri kyseisestä laitteesta ja miksi näin paksu johdin vaadittu. Yleensä virtamuuntajat tarvitsevat kullekin anturille kaksi johdinta eli yhteensä kahdeksan kun neljä paria. Käyttänyt esim CATtia, klm(a) tai jotain yleistä anturi/signaalijohdinta. Jos vedät samassa kaapelissa kaikki johtimet niin olisi hyvä että ovat parikierrettyjä ettei tule häiriöitä. Älä vedä samassa nipussa virtajohtojen kanssa myöskään. 6m lyhyt matka eli tuskin mitään ongelmia saat aikaan. CAT oma valinta usein koska sitä löytää mistä vain ja voi vaikka risan valmiskaapelin katkaista tähän käyttöön niin neljä paria yhdessä kaapelissa juuri sopivasti. Minimihalkaisija tarkoittanee liittimen toimivan huonosti ohuemmilla joten vaatii ainakin pääteholkit. Valmiiksi kaapeloiiduissa virtamuuntajissa tulee usein paljon ohuemmat johtimet.
Et tunne laitetta ja yleistät silti sekä sitä että virtamuuntajia. Ei noin. Eikä tuo "minimihalkaisija tarkoittanee" ole sekään mielestäni tulkinta, jollaista kannattaa sanoa ääneen olematta varma asiasta. Yleensä valmistajan ohjeistus on se, jota on syytä noudattaa jos selkeää perustetta muuhun ei ole. Näin varsinkin jos asennetaan asiakkaalle jotain laitetta eikä itse vastata takuusta.
En pidä myöskään ajatuksesta tunkea verkkonarua sinne, mihin se ei kuulu. Mutta selitit tuossa kyllä sen, miksi joskus tulee vastaan hyvin epämääräisiä johtoja. Ovat siis noita "oli vanha naru auton perällä, myin asiakkaalle kalliilla". Eihän tuollaisessa tapauksessa ole edes täyttä varmuutta, onko kaapelissa vaurioita useammassa kohdassa jne. Ja sotii joskus kuukausi, pari sitten kirjoittamaasi varsin reilulla pensselillä tehtyä harmonisointiakin vastaan.
Toisaalta jokainen toki tavallaan mutta oma mielipide on, että ei noin. Näitä sitten korjaillaan kun yksi teki, pari edellistä yrittäjää on nostanut kädet pystyyn. Ranetustahan se muutoinkin on "ammattilaiselta" jos kaapelien tyypeistä ei tiedetä ja vedetään mitä sattuu minne sattuu.
Siitä voi keskustella kokonaan oman keskustelun, onko virtaviesti miten herkkä millaisille häiriöille ja tarvitseeko kierrettyjä pareja. Tosin kierretyistä ei ole kyllä isoa iloa ole jos valmistaja kertoo neljällä tuon voivan johdottaa ja sen mukaan tehdään. Ja koska tuollaisiin oletuksena suojavaipallinen niin keskinäinen häiriö ei kysytyssä tapauksessa ja varsinkaan kysytyllä vedolla ole merkittävä. Jossain okt-oloissa ei myöskään ole sellaisia häiriöitä, joita suojavaippa ei varsinkaan tuolla etäisyydellä pysäyttäisi.
0,75mm2 paksuista löytyy kun ostat kiepin kalustejohtoa tai kaiutinkaapelia.
Pakko kysyä... Korreloiko tämä miten edellä kirjoittamasi kanssa?
Nappaat keskuksen ja pumpun välille vaikka 7g0.75 ölflexin. Vaikka suojattuna varmuuden vuoksi, ei maksa montaa euroa toi 6m pätkä paikallisesta asennusliikkeestä. Jää muutama varajohdinkin samalla ja ei tartte miettiä sen enempää valmistajan vastaisia poikkipinta-aloja.
Ihan tuolla speksillä en välttämättä lähtisi liikkeelle. Perinteinen Classic on kuitenkin suojaamaton joten sama vetää vaikka Gamaflexiä, jota voi saada paremmin siitä lähikaupasta. Toisaalta Öflexiä on nykyään todella moneen eri tarpeeseen joten löytyy kyllä tarjontaa.
Itse kiskaisisin LiyCyä mutta toki vähän makuasia. Saman sekin oikeastaan maksaa ja ainakin 4x0,75mm2 voisi ajatella löytyvänkin vaikka monessa onkin vähän ohuemman poikkipinnan kaapelia käytössä. Aika "maitokauppatavaraa" kuitenkin. Muutoinkin suojavaipallinen instrumentointiin jos selvää syytä muuhun ei ole. Eikä jossain muutaman metrin pikkuvedoissa ole edes mieltä miettiä tarpeellisuutta.
Helpoin silti marssia lähimpään liikkeeseen ja kysyä, mitä löytyy tarpeeseen x ja onko jostain jäänyt sopiva pätkä.
Yhdessä lähteessä sanottiin, että virtamuuntajien toisiopuolen mitoitus olisi 1 tai 5 ampeeria muuntajan maksimivirralla. Onkohan näin?
Edellä oli jo korjattu, ettei pidä sotkea virtamuuntajaa ja virtamuuntajaa eli käyttökohde / tarkoitus / jnejne ratkaisee ja variaatioita on.
Mutta kyllä, on ihan normaali tuo xxx/5A eikä xxx/1A ole sekään harvinainen. Ja nämä tosiaan kaapeloidaan 2,5mm2 poikkipinnalla. Ja näitähän on energian mittauksissa (siis sähkölaitoksen mittaukset), muissakin vastaavissa mittauksissa, suojalaitteita varten jnejne.
Kysytyssä käytössä on tosiaan yksi omanlaisensa ratkaisu. Noita spesiaalimpia on monessa erikoisillakin mA-lukemilla (valitettavasti) ja siihen päälle löytyy luonnollisesti normaalit 4-20mA, 0-10V, suoraan väylään jne. Ja nämä kaikki eri maksimivirroille. Variaatioita siis riittää.
Eli jos puhutaan virtamuuntajasta, sillä tiedolla ei vielä tehdä yhtään mitään. Vaatii tarkennusta. Ja käyttökohteesta riippuen tarkkuuskin pitää huomioida eri tavoin jos on itse valitsemassa sitä virtamuuntajaa. Verkkoyhtiö vaatii luonnollisesti omansa mutta kyllä niitä tarkkuusvaatimuksia on muutoinkin. Ja Shelly + HA harrastekäytössä taas on ihan se, mitä itse määrittelee.
Aika hintavaa kaapelia tuo näyttää olevan. Paljon halvemmalla laittaa sitten vaikka 4x1,5 MMJ:tä. Täytyy vain vetää vähän eri reittiä niin ei ota häiriötä syöttökaapelista.
Ei noiden hinnalla ole mielestäni kysytyssä tarpeessa mitään merkitystä. Jos se pätkä maksaa maksimissaan pari kymppiä niin kokonaisuudessa ei mitään väliä. MMJ:tä en laittaisi missään nimessä tuollaiseen paikkaan. Enkä oikein mihinkään muuhunkaan instrumentointiin tai paikkaan, jossa pienintäkään tarvetta häiriösuojaukselle.
Eikä tuollaisia lyhyitä pätkiä kukaan säilö loputtomia määriä. Jos palautuu työkohteesta takaisin niin poistoon lähtee aika herkästi jos ihan oikeaa syytä ei ole säilyttää. Voi siis irrota hyvinkin halvalla.
