Kodin yleiskaapelointi ja RJ45 läpi talon - keskustelua ja vinkkejä

[Pete88]

Kannattaa ostaa esim. joku 5U kokoinen seinälle asennettava räkkikaappi johon saat sen ristikytkentäriman ja hyllyt reitittimelle ja kytkimelle.

Njoo, Enston tyylisillä kaapeilla yleiskaapelointi yleensä tehdään, mutta ei tuo mikään ihanne ole. Jos tila antaa myöden niin itsekin päättäisin kaapelit tietoliikenne kaappiin/räkkiin. Samalla kannattaa huomioida että kaapeleita on vedetty tarpeeksi, esim. valvontakameroille ja wlan-tukiasemille, television taakse jne. Erilliset tukiasemat laitetaan yleensä kattoon, mutta jos perus wlan-reitittimellä lähtee liikkeelle niin sille keskeinen paikka esim. seinältä, siihen virta ja tupla-RJ45 (Lan/Wan).

Kiitos paljon! Näin ounastelinkin, että jos tehdään suunnitelmien mukaan, ahdasta tulee. Pitää selvittää asiaa ja keskustella sähkärin kanssa, josko saataisiin tuo rima siihen kaapin ulkopuolelle ja sähköt myös. Voisin sitten sijoittaa tekniikan tuollaiseen räkkiin. Ethernet-pistokkeiden paikat ja määrät on mietitty sähkösuunnittelijan kanssa ja mielestäni niitä on riittävästi ja oikeissa paikoissa. Myös etuoven valvontakameralle on yksi piste ja erilliselle autokatokselle (jossa lämmin varasto), menee yksi supercat-kaapeli, josta voin sitten siellä päässä tarvittaessa kytkimellä jakaa yhteyden useammalle laitteelle (jos tarvetta ikinä tulee).



[Kilkenblad]

Pyytäisin neuvoa, miten toteuttaa järkevimmin uudiskohteen ethernet, jotta menisi heti rakentaessa oikein. Talo on siis siinä vaiheessa, että sisätyöt pääsevät kunnolla alkamaan. Meillä on tulossa keskimäärin yksi datapistorasia per huone, joissa siis kaksi johdinta kussakin. Laskin, että 16 kpl ethernet pistokkeita tulisi yhteensä. Ryhmäkeskus on tulossa eteiseen piiloon eteiskaapin sisään. Sinne on sähkökuvissa ajateltu seuraavaa keskusta:

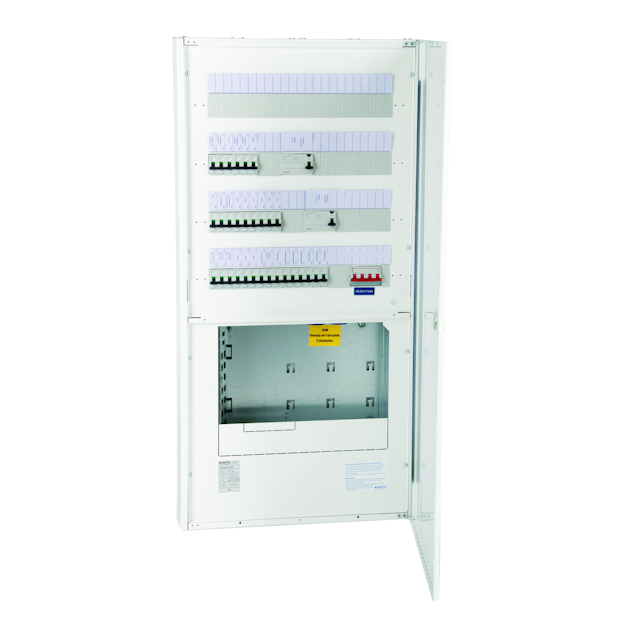

ENSTO RYHMÄKESKUS UPPO/PINTA FE ESSV345.36-ITMM | Mittauskeskukset

Ryhmäkeskuksessa on 3 kpl 4-napaista 30mA vikavirtasuojakytkintä sekä 36 kpl johdonsuojakatkaisijaa.<br /><br />Huom.! Tämä keskus on tietylle asiakkaalle räätälöity tuote!

www.onninen.fi

Katsoin, että em. keskuksessa on aika vähän tilaa tuossa alhaalla ja haluaisin lähtökohtaisesti, että kaikki pistokkeet olisivat ns. toimintavalmiita, eli sinne väliin tulisi kytkin. Lisäksi meille on tulossa valokuitu ja kuitumodeemi ja oletettavasti myös antennikytkennät tulevat tuonne kaappiin. Kaapin tila vaikuttaa olevan kovin vähäinen. Pitäisikö sähköasentajaa jotenkin evästää, että vedettäisiin liitinrima erikseen kaapin ulkopuolelle, jolloin kaikki nuo oheislaitteet voisivat olla pois tuolta sähkökaapin sisältä? Olen valitettavasti aika noviisi näissä jutuissa, joten pahoittelen, jos en osannut kuvata asiaa oikein

Kyllä tuonne kaikki oleellinen mahtuu. En lähtisi rakentelemaan kaapin ulkopuolelle mitään. Antennihaaroittimelle on oma tila vielä tuolla peltien takana kuten piirroskuvasta näkyy. Valokuitupääte ja ja kytkin tuonne mahtuu hyvin. Wlan-reititin/tukiasema(t) kannattaa sijoittaa jonnekin muualle.

Seinäkaappia/-räkkiä alkaisin rakentamaan vaan siinä tapauksessa jos on tarkoitus alkaa oikeasti harrastelemaan ja tiedät että on tulossa 19" leveetä palvelinrautaa tms. tai UPSia.



[pulatunnus]

Pyytäisin neuvoa, miten toteuttaa järkevimmin uudiskohteen ethernet, jotta menisi heti rakentaessa oikein. Talo on siis siinä vaiheessa, että sisätyöt pääsevät kunnolla alkamaan. Meillä on tulossa keskimäärin yksi datapistorasia per huone, joissa siis kaksi johdinta kussakin. Laskin, että 16 kpl ethernet pistokkeita tulisi yhteensä. Ryhmäkeskus on tulossa eteiseen piiloon eteiskaapin sisään. Sinne on sähkökuvissa ajateltu seuraavaa keskusta:

Pisteistä mihin kaapelointi, ilmeisesti jokaisen antennirasian luokse, ja huoneissa niin että keksi tilannetta milloin joutuisi vetämään laitekaapeli, oven ikkunan edestä. Keittiöt, varastot, tekniset tilat, _ulos(*, tietyt kaapit. jos ei nyt joka paikkaan kytketty ja mitatut, niin kaapelivaraus. Ja koska tuntuu yliampuvalta, niin ehkä tänäpäivänä ei enään tarvi joka asiaa varten kaapelia, vaan monet tulevat tarpeet onnistuu langattomasti. Langattomuudesta sitten muistaa sen että kaapeloi potenttiaaliset WiFi tukari paikat. jos ainakin ne putkittaa, niin saa siten 20v päästä vaihdella kuparit, putkitus ei haittaa muuallakkaan jos sen tekee tärkeimmissä pisteissä. (putkituksella tarkoitan sellaista että aidosti voi vaihtaa kaapelit)


(*
Jos siis sellainen kohde missä omaa ulkopihaa/seinää/parveketta, OK ympäristössä ulkorakenelmat, latauspisteet, kamera, wifi tukari, portit, lukitus jne.



[Pakana]

Itseasiassa se pieni räkkikaappi on lähes saman hintainen kuin tuollainen sähkökeskukseen integroitu persreikäkin... siis hintaero luokkaa 50-100e tjsp, mutta jos sille räkkikaapille ei ole järkevää tilaa, se voi alkaa maksaa.



[moukula]

Mitä itse olen tuollaisia sähkökaappiin integroituja ratkaisuja nähnyt, niin niissä on tila yleensä tosi kortilla. Täysikokoista 1U-kokoista kytkintä (nuo perus 24-porttiset) on ihan täysin mahdotonta saada mahtumaan saatikka jos pitäisi sen lisäksi saada taivuteltua 16 verkkojohtoakin sinne väliin. Joku 8-porttinen pari senttiä korkea ja 10 senttiä leveä laite justiinsa ja justiinsa onnistuu, mikäli sattuu olemaan sen muotoinen virtalähde joka mahtuu sinne koloon. Jos on normaali nyrkin kokoinen möhkäle niin ei. Siksi mieluummin aina jos vaan mitenkään mahdollista niin pieni erillinen laitekaappi siihen viereen.



[Kilkenblad]

Mitä itse olen tuollaisia sähkökaappiin integroituja ratkaisuja nähnyt, niin niissä on tila yleensä tosi kortilla. Täysikokoista 1U-kokoista kytkintä (nuo perus 24-porttiset) on ihan täysin mahdotonta saada mahtumaan saatikka jos pitäisi sen lisäksi saada taivuteltua 16 verkkojohtoakin sinne väliin. Joku 8-porttinen pari senttiä korkea ja 10 senttiä leveä laite justiinsa ja justiinsa onnistuu, mikäli sattuu olemaan sen muotoinen virtalähde joka mahtuu sinne koloon. Jos on normaali nyrkin kokoinen möhkäle niin ei. Siksi mieluummin aina jos vaan mitenkään mahdollista niin pieni erillinen laitekaappi siihen viereen.

Miksi sinne pitäisi saada mahdutettua noin iso kytkin? En ole koskaan ymmärtänyt miksi tuntuu että lähinnä kaikki "maallikot" haluavat kytkeä kaikki rasiapistokkeet käyttövalmiiksi kerralla, vaikka todellisuudessa niistä tulee ehkä se 2-3 oikeasti käyttöön. Eli jollain pienellä 5 portttisella kytkimellä pärjää mainiosti.

Sen takia siellä on se ristikytkentä että kytkentöjä voi muuttaa sen mukaan missä tarvetta on.



[Algron28]

Miksi sinne pitäisi saada mahdutettua noin iso kytkin? En ole koskaan ymmärtänyt miksi tuntuu että lähinnä kaikki "maallikot" haluavat kytkeä kaikki rasiapistokkeet käyttövalmiiksi kerralla, vaikka todellisuudessa niistä tulee ehkä se 2-3 oikeasti käyttöön. Eli jollain pienellä 5 portttisella kytkimellä pärjää mainiosti.

Sen takia siellä on se ristikytkentä että kytkentöjä voi muuttaa sen mukaan missä tarvetta on.

Tuota samaa käytäntöä näkee yllättävän paljon lähes joka ikisessä youtuben my server rack/my network rack videossa.



[Pete88]

Kiitoksia paljon näkemyksistä. Laskin nyt, että 16 portista 9+1 tulisi heti käyttöön. 9 käytännössä ihan saman tien ja yksi vähän myöhemmin, kun katos saadaan pystyyn, jonka varastoon menee yksi rasia. En mikään armoton harrastaja ole, mutta kyllähän se ajatuksena tuntuisi mukavammalta, jos ei tarvitse jossain kohtaa lähteä kikkailemaan, vaan kaikki pistokkeet olisivat lähtökohtaisesti toimintavalmiita. En tiedä sitten minkälainen säätäminen siitä tulee, jos ensiksi asentaa tuonne kaappiin mitä mahtuu ja jälkikäteen yrittää sitten sieltä vetää johtoja ulos, jos sinne ei sitten kaikki mahdukaan...



[moukula]

Omasta mielestä on parempi tehdä varmuuden vuoksi vähän isommin valmiiksi koska se värkkääminen ja laajentaminen jälkikäteen on sitten työlästä. Ei tuossa kuitenkaan rakennusvaiheessa puhuta kuin satasien investoinnista.



[Pete88]

Ei tämä investointina ole ongelma, mutta toisaalta en halua lähteä rakentamaan monimutkaisempaa settiä, jos tuolla ehdotetulla pärjäisi hyvin. Pitää keskustella sähkärin kanssa ja ihmetellä vielä vähän lähempänä H-hetkeä, miten olisi järkevin toteuttaa. Periaatteessa kyllä voisi sen kytkentäriman laittaa kaapin ulkopuolelle, niin siitä saa kyllä sitten joustavasti askarreltua jonkun toimivan ratkaisun.



[Hyrava]

Itse laittaisin sellaisen kytkimen alkajaisiksi jonka porteista tulisi noin 50-75% heti käyttöön jo valmiiksi tiedetyillä laitteilla. Kaikkia portteja en näe järkevänä kytkeä tyhjiin reikiin ihan vaan varmuuden vuoksi mutta pieni laajennusvara kannattaisi jättää. Eli esimerkiksi jos asunnossa on tiedossa että tulee väkisinkin käyttöön vaikkapa 9 datapistettä niin ottaisin 16-porttisen kytkimen tai jos alkuun tulee käyttöön vaikka 15 pistettä niin 24-porttinen kytkin olisi ok. Vastaavasti jos tulisi oikeasti vain 5 pistettä niin joku 8-12 porttinen voisi olla hyvä valinta. Noissa siis jäisi edes jokunen portti varalle kytkimessä eli heti ensimmäisessä "hups, tota ei tullutkaan ajateltua" -tilanteessa ei tarvitsisi uutta kytkintä ostaa mutta ei ole turhaan turhan isoa kytkintäkään siellä ristikytkennässä tilaa viemässä.



[pulatunnus]

Miksi sinne pitäisi saada mahdutettua noin iso kytkin? En ole koskaan ymmärtänyt miksi tuntuu että lähinnä kaikki "maallikot" haluavat kytkeä kaikki rasiapistokkeet käyttövalmiiksi kerralla, vaikka todellisuudessa niistä tulee ehkä se 2-3 oikeasti käyttöön. Eli jollain pienellä 5 portttisella kytkimellä pärjää mainiosti.

Sen takia siellä on se ristikytkentä että kytkentöjä voi muuttaa sen mukaan missä tarvetta on.

En tiedä kuinka moni haluaa kaikki rasiat kytke kytkimeen, ihan vain varalle, jos siis portteje on oikeasti paljon, mutta usein on niitä tilanteita missä kytkimessä loppuu portit, eli on se monitoimilaite jossa neljäporttia, tai sitten perään joku pikkukytkin. Jos on pieni asunto, missä rasioita on vähän, niin kotikäytössä voi helpottaa jos ne pari juuri nyt vapaaksi jäänyttäkin rasiaa kytkee kytkimelle. ja hankkii tarpeeksimoniporttisen kytkimen, pienen, ja sellaisen missä se powerikin mahtuu jonnekkin, ja ennen kauppaa menoa mittii että tarviiko POE portteje, eli lähinnä se WiFi tukari, sekin säästää tilaa siellä kaapissa, tosin lämpöä voi tuoda.

Mutta 24 porttinen räkkikytkin keskiverto omakotitalo, niin joillain varmaan käy ahtaaksi, mutta keskiverto muutaman makkarin talossa niin 8 voi tehdä tiukkaa, pari telkkaa, tulostin, pari tukaria, pöytätietokone, pelikonsoli, kotiautomaatio (lämpö, IV, ym), läppäri, niin ollaan aika perusetissä, missä läppäri vasta ainoa mille ns varaus valmiiksi. eikä vielä ole niitä kameroita, latauksia, ym ulkojuttua kytketty. Osalla toki vain WiFi tukarit, ja joku muinaisjäänne piuhalla.



[Pete88]

Ehdottakaa joitakin hyviä komponentteja. Katsoin, että varmaan joku 6U laitekaappi voisi olla hyvä. Mutta pitääkö olla 19" vai voisiko 10" riittää? Lisäksi tarvitsisin kytkentäpaneelin ja kenties jonkun hyllyn. Ei tarvitse sinänsä olla mitään hienouksia, mutta lähinnä vaan mietin sitä, että kun tulossa eteiseen vaatekaapin sisään, niin pölyä voi ajan saatossa kertyä ja mietin, että olisiko kaappi parempi kuin sellainen avokehys?

Myös 16 porttista kytkintä saa ehdottaa



[mailman]

Ehdottakaa joitakin hyviä komponentteja. Katsoin, että varmaan joku 6U laitekaappi voisi olla hyvä. Mutta pitääkö olla 19" vai voisiko 10" riittää? Lisäksi tarvitsisin kytkentäpaneelin ja kenties jonkun hyllyn. Ei tarvitse sinänsä olla mitään hienouksia, mutta lähinnä vaan mietin sitä, että kun tulossa eteiseen vaatekaapin sisään, niin pölyä voi ajan saatossa kertyä ja mietin, että olisiko kaappi parempi kuin sellainen avokehys?

Myös 16 porttista kytkintä saa ehdottaa

Suosiolla vähintään 9U.
19" vehkeitä löydät helpommin, joten sen takia itse ainakin laittaisin 19.
Itse juuri vaihdoin avomallin kaappimalliseen, sun tapauksessa laittaisin kaapin.
Hyllyjä sekä kytkentäpaneeleja löytyy vaikka ja minkälaista. Sun pitää olla spesifisempi
Laita suorilta se 24 porttinen kytkin, enemmän valikoimaa kuin 16 porttisissa. Oliko sun vaatimukset kytkimille mitkä? Nopeudet yms?



[frogbot]

Valokuitu tuli tännekin, eikä talossa ole mitään johdotuksia moisen jakamiseksi olemassa. Tähän asti netti on toiminut yhdellä purkilla (4G-reititin+wifi), mutta selkeitä katvealueita löytyy.

Ajatuksena kävi mielessä, että josko alkuun panostaisi vain tuohon wifiin ja hoitaisi sen parilla-kolmella tukiasemalla. Jäin miettimään, että onko mitään estettä vetää tukiasemia yläpohjaan johonkin kattoristikkoon kiinni? Kestääkö ne lämpötilan vaihteluita ja onko tuossa jotain asetusta, joka moisen estäisi?



[hulkki]

En kyllä yläpohjaan laittais mitään tollasta tekniikkaa. Siellä voi kuitenkin olla todella kuuma/kylmä tai kosteata. Kuvittelisin että jonkinlainen tulipaloriskikin…



[hulkki]

Tupla



[frogbot]

En kyllä yläpohjaan laittais mitään tollasta tekniikkaa. Siellä voi kuitenkin olla todella kuuma/kylmä tai kosteata. Kuvittelisin että jonkinlainen tulipaloriskikin…

Vähän samaa itse pohdin. Olisi vaan niin houkuttelevan helppoa vetää kaapelit teknisestä tilasta ylös ja strategisiin kohtiin tukarit. Ilman mitään villojen penkomisia ja uudelleen höyrysulun puhkomisia.

Rasioita olisi kyllä mukava saada huoneisiin, mutta tuntuu melkoiselta hommalta jälkikäteen piuhoja saada vedettyä. Kun ei mitään pintavetoja haluaisi harrastaa. Jos ei sitten vähän isompaa pintaremonttia tekisi samalla...



[ltrvs]

Jäin miettimään, että onko mitään estettä vetää tukiasemia yläpohjaan johonkin kattoristikkoon kiinni? Kestääkö ne lämpötilan vaihteluita ja onko tuossa jotain asetusta, joka moisen estäisi?

Esteistä tai asetuksista en tiedä, mutta eikö tuossa olisi siedettävä lisävaiva tuoda se piuha sisäkatosta läpi?

POE Acces Point sitten sisäkattoon hoitamaan samaa hommaa helpommissa olosuhteissa kuin ulkoruokintaan joutunut kollegansa. Itsellä ei ole suositella laitetta, mutta eiköhän erilaisia huomaamattomia valkoisia lättyjä löydy yhä.



[pulatunnus]

Ajatuksena kävi mielessä, että josko alkuun panostaisi vain tuohon wifiin ja hoitaisi sen parilla-kolmella tukiasemalla. Jäin miettimään, että onko mitään estettä vetää tukiasemia yläpohjaan johonkin kattoristikkoon kiinni? Kestääkö ne lämpötilan vaihteluita ja onko tuossa jotain asetusta, joka moisen estäisi?

Ymmärtääkseni ei esteitä. Valitset ns ulkotukarit, ja huomioi paloturvallisuus (*. Se kuinka hyvin ne sitten toimii sisällä riippuu rakennuksen rakenteista.

Sisätiloihin tarkoitettu tukari voi toimi, niissä yleensä käyttölämpötila-alaraja käy matalaksi, sen alittaminen ei välttämättä kaada purkkia, toinen haaste on sitten tiivistyvä vesi, sen sietä mallikohtaista ja asennuspaikka kohtaista, yläpohjat voi olla suht kuivia, tai sitten ei. Pölyn sieto, ko tilan muuelämä, jos sinne tekee joku pesänsä. Kotelointi, mutta osa tukareista voi jo jonkinverran tuottaa lämpöä, talvella tuskin haittaa mutta kesällä osa yläpohjoista voi olla jo muutekin kovasti kuumia.

Eli pohdi myös sitä vaihtoehtoa että kaapeloit yläpohjankautta sisälle kattoon.



[Pakana]

Valokuitu tuli tännekin, eikä talossa ole mitään johdotuksia moisen jakamiseksi olemassa. Tähän asti netti on toiminut yhdellä purkilla (4G-reititin+wifi), mutta selkeitä katvealueita löytyy.

Ajatuksena kävi mielessä, että josko alkuun panostaisi vain tuohon wifiin ja hoitaisi sen parilla-kolmella tukiasemalla. Jäin miettimään, että onko mitään estettä vetää tukiasemia yläpohjaan johonkin kattoristikkoon kiinni? Kestääkö ne lämpötilan vaihteluita ja onko tuossa jotain asetusta, joka moisen estäisi?

Ulkotukiasema sietää kyllä siellä välikatolla vallitsevat kylmät olosuhteet, mutta kesällä se voi kyllä lakata toimimasta lämmön takia. Kuivaahan siellä kyllä on - tai jos ei ole niin sulla on muitakin ongelmia kuin wifi, eikä tuollainen tukari mitenkään merkittävä paloriski ole. Käytännössä mainittu kattoon asennettava tukari on tehokkaampi ja ihan siistikin ratkaisu.



[taikamuki]

Vähän samaa itse pohdin. Olisi vaan niin houkuttelevan helppoa vetää kaapelit teknisestä tilasta ylös ja strategisiin kohtiin tukarit. Ilman mitään villojen penkomisia ja uudelleen höyrysulun puhkomisia.

Rasioita olisi kyllä mukava saada huoneisiin, mutta tuntuu melkoiselta hommalta jälkikäteen piuhoja saada vedettyä. Kun ei mitään pintavetoja haluaisi harrastaa. Jos ei sitten vähän isompaa pintaremonttia tekisi samalla...

Jos kaapelin sinne yläpohjaan saat niin eihän sen enää luulisi suuri homma olevan tuoda sitä sisäkaton läpi alas.

Itse tein rasiaporalla sisäkattoon reiän, työnsin jäykän sähköasennusputken höyrynsulun ja villojen läpi alhaalta ylös. Sitten kaapeli ylhäältä putkea pitkin sisälle. Putken vedin pois ja tiivistin höyrynsulun siihen tarkoitetulla liimalla. Putken olisi tietysti voinut jättää paikoilleenkin jos olisi sen jotenkin tulpannut umpeen.



[mailman]

Joo ei tuota sisäkaton läpimenoa kannata "pelätä"
Kuten taikamuki sanoo, reikää vaan sisäkattoon ja siitä joku "vetokeppi" välikatolle, välikatolla catti kiinni ja sisältä veto. Sitten vain höyrynsulkuteipillä tiivistää kaapeli höyrynsulkuun.

Toki eriasia on sitten seinärasiat, jos pintaan pitäisi saada. Itse olen pariin huoneeseen nurkasta ottanut catin alas, nätti pieni kaapelikouru päälle ja joko rasian tehnyt suoraan kyseiseen kulmaan, tai sitten lattialistan alta vetänyt sinne mihin tarve ollut.
Itsellä ei oikein muuta mahdollisuutta ollut, kun putkista ei oikein tietoakaan.



[Daatta]

Itse olen vaan porannut pitkällä "saneerausporalla" reiän kattoon ja työntänyt siitä puolen metrin sähköputkenpätkän välikatolle. Putken paksuus on hieman reikää suurempi, joten luulisi tiivistyvän muoviin kohtuudella. Em. syystä kattoverhoilun reikää pitää suurentaa hieman esim. kartio(joulukuusi)poralla. Putkesta sitten kaapelit läpi. Putken päät voisi toki tiivistää jollain, mutta en ole sopivaa massaa löytänyt mistään. Jotain sähkökittiä ilmeisesti on olemassa.



[Oksa]

Putken päät voisi toki tiivistää jollain, mutta en ole sopivaa massaa löytänyt mistään. Jotain sähkökittiä ilmeisesti on olemassa.

Wurth Buty-massa valkoinen 310ml

Plastinen ja kutistumaton tiivistemassa vähäliikkeisiin liitoksiin.

www.puuilo.fi

En muista kysyinkö tässä vai jossain toisessa ketjussa viime vuoden puolella mutta butyylimassaa suositeltiin ja se toimi ainakin minulla tähän tarkoitukseen hyvin.



[mailman]

Wurth Buty-massa valkoinen 310ml

Plastinen ja kutistumaton tiivistemassa vähäliikkeisiin liitoksiin.

www.puuilo.fi

En muista kysyinkö tässä vai jossain toisessa ketjussa viime vuoden puolella mutta butyylimassaa suositeltiin ja se toimi ainakin minulla tähän tarkoitukseen hyvin.

Tuo, ainakin mitä autohommissa käyttänyt, on ihan pirun sotkevaa tavaraa



[Oksa]

Tuo, ainakin mitä autohommissa käyttänyt, on ihan pirun sotkevaa tavaraa

En laittanut kuin pariin läpivientiin enkä siinä ehtinyt huomata että olisi ylimääräistä sotkenut, nyt onkin unohtunut loput purkista kuivumaan ja pitää heittää roskiin



[mailman]

Joo, tosin tuohonhan nyt käy vaikka silikoni, ei ole kyllä niin justiinsa



[frogbot]

Nyt on valokuidun jatkaminen eteenpäin jo vähän edennyt. Laitoin tukiaseman talon toiseen päähän (yläpohjasta läpi ja sisäkattoon), niin nyt toimii langaton verkko täydelliesesti sielläkin,

Olohuoneeseen haluaisin ihan verkkopistokerasian. Johdon vienti sinne tuottaa kuitenkin päänvaivaa. Vähiten työtä vaativa reitti menisi seinän toiselta puolelta vaatehuoneen kautta pintoja/listoja pitkin ja sitten seinän läpi olohuoneeseen.

Ajatus oli, että poraisin olohuoneen seinään rasiaporalla sopivan reiän ja siihen levykojerasia ja joku rj-45 -pistorasia. Reiän kautta saisi varmaan poimittua seinän toiselta puolelta tulevat johdot. Kuitenkin seinässä on valmiina semmoinen iso 2+1+1 rasiakokonaisuus (tuplapistorasia+pistorasia+tv/radioantennit). Tähän liittyy pari kysymystä:

1) Onko mitään siistiä tapaa tehdä tuo johdon vienti seinän läpi? Siis tuolta vaatehuoneen puolelta, kun pinnasta pitäisi päästä seinän sisään? Millä sen läpivientikohdan peittäisi?

2) Voisiko tuota olemassa olevaa pistorasiakokonaisuutta käyttää hyödyksi ja tehdä sellaisen keystone-viritelmän, missä olisi tv+rj-45? Vaihtaisi siis radioantennipistokkeen ethernetiksi. Ilmeisesti vaatisi kuitenkin koko tuon ison rykelmän kaikkien kojeiden vaihdon saman valmistajan sarjaan, kun nuo peitelvyt ja muut ei taida mitenkään standardeja olla..? Ja olisiko se edes teoriassa mahdollista saada vaikka sieltä antennikojerasian pohjan läpi napattua seinän toiselta puolelta läpi työnnettävää johtoa?

Liekö tuosta sai selvää.



[Markok]

Nyt on valokuidun jatkaminen eteenpäin jo vähän edennyt. Laitoin tukiaseman talon toiseen päähän (yläpohjasta läpi ja sisäkattoon), niin nyt toimii langaton verkko täydelliesesti sielläkin,

Olohuoneeseen haluaisin ihan verkkopistokerasian. Johdon vienti sinne tuottaa kuitenkin päänvaivaa. Vähiten työtä vaativa reitti menisi seinän toiselta puolelta vaatehuoneen kautta pintoja/listoja pitkin ja sitten seinän läpi olohuoneeseen.

Ajatus oli, että poraisin olohuoneen seinään rasiaporalla sopivan reiän ja siihen levykojerasia ja joku rj-45 -pistorasia. Reiän kautta saisi varmaan poimittua seinän toiselta puolelta tulevat johdot. Kuitenkin seinässä on valmiina semmoinen iso 2+1+1 rasiakokonaisuus (tuplapistorasia+pistorasia+tv/radioantennit). Tähän liittyy pari kysymystä:

1) Onko mitään siistiä tapaa tehdä tuo johdon vienti seinän läpi? Siis tuolta vaatehuoneen puolelta, kun pinnasta pitäisi päästä seinän sisään? Millä sen läpivientikohdan peittäisi?

2) Voisiko tuota olemassa olevaa pistorasiakokonaisuutta käyttää hyödyksi ja tehdä sellaisen keystone-viritelmän, missä olisi tv+rj-45? Vaihtaisi siis radioantennipistokkeen ethernetiksi. Ilmeisesti vaatisi kuitenkin koko tuon ison rykelmän kaikkien kojeiden vaihdon saman valmistajan sarjaan, kun nuo peitelvyt ja muut ei taida mitenkään standardeja olla..? Ja olisiko se edes teoriassa mahdollista saada vaikka sieltä antennikojerasian pohjan läpi napattua seinän toiselta puolelta läpi työnnettävää johtoa?

Liekö tuosta sai selvää.

Itse tein vastaavan. Vaatehuoneeseen katonrajaan reikä, josta uitin kaapelit seinän sisään. Rasiaporalla reikä, kaapelien onginta ulos, unohdusrasia ja verkkorasia siihen. 4-osainen peitelevy, eikä hellasäröltä moitteen sijaa.



[Pakana]

En laittanut kuin pariin läpivientiin enkä siinä ehtinyt huomata että olisi ylimääräistä sotkenut, nyt onkin unohtunut loput purkista kuivumaan ja pitää heittää roskiin

Butyylimassa ei varsinaisesti kuivu, joka on oikeastaan sen massan ideakin. Se pinta nahottuu, mutta massa itsessään pysyy aina Jossainmäärin "kosteana".



[Daatta]

1) Onko mitään siistiä tapaa tehdä tuo johdon vienti seinän läpi? Siis tuolta vaatehuoneen puolelta, kun pinnasta pitäisi päästä seinän sisään? Millä sen läpivientikohdan peittäisi?

2) Voisiko tuota olemassa olevaa pistorasiakokonaisuutta käyttää hyödyksi ja tehdä sellaisen keystone-viritelmän, missä olisi tv+rj-45? Vaihtaisi siis radioantennipistokkeen ethernetiksi. Ilmeisesti vaatisi kuitenkin koko tuon ison rykelmän kaikkien kojeiden vaihdon saman valmistajan sarjaan, kun nuo peitelvyt ja muut ei taida mitenkään standardeja olla..? Ja olisiko se edes teoriassa mahdollista saada vaikka sieltä antennikojerasian pohjan läpi napattua seinän toiselta puolelta läpi työnnettävää johtoa?

Itse toin verkkopiuhan olohuoneeseen seinän takaa makuuhuoneesta. Makkarista jalkalista pois ja reikä seinään silleen että lista peittää sen. Sitten olohuoneeseen rasiaporalla reikä pistorasioiden jatkoksi, verkkopiuhan onkiminen seinän sisältä ja saneerausrasia reiän tulpaksi. Sitten uusi kalustekehys ja verkkokaluste siihen jatkoksi. Lopuksi jalkalista paikoilleen, siinä oli valmiina ura kaapelille. Kannattaa ennan aloittamista selvittää missä menee pystytolppa, ettei vahingossa poraa siihen tai jää reikä ja kaapeli eri puolille tolppaa.

Kaiutinpiuhat vedin vintiltä väliseinän sisälle ja laitoin niille erillisen jenkkistandardin mukaisen kytkentäpaneelin. Tuossa oli vähän enemmän hommaa, kun piti löytää vintilta väliseinän yläpuu ja porata siihen 30mm reikä rasiaporalla. Tökkäsin reikään viemäriputken pätkän, siitä olikin helppo pudotella kaiutinkaapelit seinän sisään ja onkia ne reiästä ja päättää paneeliin. Samasta reiästä toisi verkkoakin, mutta hankaluus 2-kerroksisessa talossa on ettei kaapelireittiä kellarista vintille ole kuin ulkokautta. Yhden kaapelin sain tuotua vanhojen puhelinkaapeleiden putkea hyödyntämällä.

Joku linkkasi aikaisemmin keystone-mallisen antenniliittimen. Jäin miettimään, että miten tuo toimii kun normaalisti antennikaapelin perässä on antennirasia missä on erilliset liittimet radiolle ja TV:lle. Eipä radiota tule juuri antennin kautta kuunneltua, eli pelkkä TV voisi riittää.



[Daatta]

Butyylimassa ei varsinaisesti kuivu, joka on oikeastaan sen massan ideakin. Se pinta nahottuu, mutta massa itsessään pysyy aina Jossainmäärin "kosteana".

Unohtui että butyylimassaa löytyy tuubissa ja sellaista lakritsia, mitä olen käyttänyt joskus auton ovipaneelien tiivistämiseen. 10 vuotta ollut tallissa tuo kerä ja edelleen on nihkeää. Pitää noilla tiivistää putket päät vintiltä.



[frogbot]

...
Joku linkkasi aikaisemmin keystone-mallisen antenniliittimen. Jäin miettimään, että miten tuo toimii kun normaalisti antennikaapelin perässä on antennirasia missä on erilliset liittimet radiolle ja TV:lle. Eipä radiota tule juuri antennin kautta kuunneltua, eli pelkkä TV voisi riittää.

Juuri tämän näin itsekin ja jäin miettimään, löytyykö esim. perus Jussi-sarjaan joku geneerinen keystone-rasia, mihin voisi sitten tökätä antenni- ja rj45 -palikat. Ja sitten koko komeuden saisi olemassa oleviin kojerasioihin, kunhan vaihtaisi ne pari muutakin pistorasiaa Jussi-sarjaan ja saman sarjan iso peitelevy siihen koko kompleksin päälle (pistorasiat+keystonerasia). Jäisi ylimääräisen rasian asentaminen pois, kun tuo radioantennin paikka on ihan turha ja sen voisi korvata rj45:lla. Vai onko tuossa joku este, mitä en amtöörinä ymmärrä? Toki melko hankalaa voisi olla kojerasian pohjaan puhkaistun reiän kautta onkia vastapäisen seinän läpi työnnettävää johtoa.



[Daatta]

Juuri tämän näin itsekin ja jäin miettimään, löytyykö esim. perus Jussi-sarjaan joku geneerinen keystone-rasia, mihin voisi sitten tökätä antenni- ja rj45 -palikat.

Jussi-sarjan verkkorasia on juurikin mallia keystone. Samat RJ45-liittimet sopivat siihen ja keystone-paneeliin. Toisen RJ45-liittimen tilalel tulisi yksinkertaisesti antenniliitin. Pirunkoura on näppärä väline johtojen onkimiseen, jos mitoitus onnistuu niin rasia ja takana oleva verkkojohto ovat miltei vastakkain. Toinen vaihtoehto on ottaa jäykkä rautalanka ja työntää se rei'istä läpi ja teipata verkkojohto sen päähän ja vetää esille.



[pulatunnus]

Jussi-sarjan verkkorasia on juurikin mallia keystone. Samat RJ45-liittimet sopivat siihen ja keystone-paneeliin. Toisen RJ45-liittimen tilalel tulisi yksinkertaisesti antenniliitin.

Oliko ideasi se että sen antennirasian jätät kokonaan pois, ja virittelee koaksin päähän jonkun vaimenteminen ja ilman suodinta liittimen sen perään. tai ihan vain suoraan F-liitin jatkon ja päätevastuksen sihen. Maanpäällisessä vastaanotossa omalla antennilla ei ehkä niin tarkkaa. Jos siihen jotain telkkaa niin vaimentimen voi pistää laitekaapelin väliin, jos ongelmia ilman.

Pintarasia paloja voi myös miettiä, jos kyse siitä ettei halua tehdä viereen rasiareikää, tai jos viereen ei oikein saa, esim sen takia että ei tilaa, tai putkituksiä, kaapeleita menee.



[Pakana]

Juuri tämän näin itsekin ja jäin miettimään, löytyykö esim. perus Jussi-sarjaan joku geneerinen keystone-rasia, mihin voisi sitten tökätä antenni- ja rj45 -palikat. Ja sitten koko komeuden saisi olemassa oleviin kojerasioihin, kunhan vaihtaisi ne pari muutakin pistorasiaa Jussi-sarjaan ja saman sarjan iso peitelevy siihen koko kompleksin päälle (pistorasiat+keystonerasia). Jäisi ylimääräisen rasian asentaminen pois, kun tuo radioantennin paikka on ihan turha ja sen voisi korvata rj45:lla. Vai onko tuossa joku este, mitä en amtöörinä ymmärrä? Toki melko hankalaa voisi olla kojerasian pohjaan puhkaistun reiän kautta onkia vastapäisen seinän läpi työnnettävää johtoa.

Keskiölevy 2xKeystone Jussi FOT 5000

Telerasian runko ja keskiölevy kahdelle Keystone RJ-45 liittimelle. Liittimet eivät sisälly toimitukseen. Runkoon sopivat RJ-45 liittimet CEL30.Ux (3M Volition). Sopii 85mm Jussi-peitelevyihin. Toimitukseen sisältyy kaksi sulkutulppaa käyttämättömien liitinaukkojen peittämiseen.

www.taloon.com

Jos asut omakotitalossa ja sulla on tavallinen antenni, niin vaan se keystone f- tai iec-liitin päähän, olettaen että siellä on nykyisellään 1db päättyvä rasia.

Jos siellä on ketjuverkko voi signaalin voimakkuus olla liian suuri ilman vaimenninta, ja kaapelitv verkossa tuollainen antennipaikka ilman rasiaa/päätevastusta saa aikaan heijastumaa signaaliin jotka voi sotkea paljonkin verkon toimintaa.



[frogbot]

Keskiölevy 2xKeystone Jussi FOT 5000

Telerasian runko ja keskiölevy kahdelle Keystone RJ-45 liittimelle. Liittimet eivät sisälly toimitukseen. Runkoon sopivat RJ-45 liittimet CEL30.Ux (3M Volition). Sopii 85mm Jussi-peitelevyihin. Toimitukseen sisältyy kaksi sulkutulppaa käyttämättömien liitinaukkojen peittämiseen.

www.taloon.com

Jos asut omakotitalossa ja sulla on tavallinen antenni, niin vaan se keystone f- tai iec-liitin päähän, olettaen että siellä on nykyisellään 1db päättyvä rasia.

Omakotitalo, antenniverkossa. Eikä tuosta rasiasta ole ketjutettu eteenpäin.



[Pakana]

Omakotitalo, antenniverkossa. Eikä tuosta rasiasta ole ketjutettu eteenpäin.

Sitten ei käytännössä ongelmaa vaikka käytät tuota keystone töpseliä.



[Daatta]

Oliko ideasi se että sen antennirasian jätät kokonaan pois, ja virittelee koaksin päähän jonkun vaimenteminen ja ilman suodinta liittimen sen perään. tai ihan vain suoraan F-liitin jatkon ja päätevastuksen sihen. Maanpäällisessä vastaanotossa omalla antennilla ei ehkä niin tarkkaa. Jos siihen jotain telkkaa niin vaimentimen voi pistää laitekaapelin väliin, jos ongelmia ilman.

Ei ollut oma idea, vaan tuli täällä aikaisemmin vastaan. Tuollainen liitin on kyseessä. Talossa on kaapeli-tv tähtikytkennällä, joten tuollainen keystone voisi mennä ihan heittämällä. Suurin etu tuossa olisi, että antenni- ja verkkorasiat yhdistämällä saisi vapautettua yhden rasiapohjan esim. 3-osaiselle pistorasialle. Tuntuu että pistorasioita on aina liian vähän, jos on joku uusi laite tai laturi niin keittiöstä saattaa löytyä vapaa rasia, muualle ei ole toivoakaan kytkeä. Asiaa mutkistaa kunnollisten jatkojohtojen puute, jos haluaa esim. 8-osaisen niin miltei ainoa vaihtoehto on hankkia räkkivirtakisko.

Pintarasia/veto on vaihtoehto sitten kun ei muuten onnistu, mutta ei tuollainen mikään (olo)huoneen kaunistus olisi.



[Pete88]

Suosiolla vähintään 9U.
19" vehkeitä löydät helpommin, joten sen takia itse ainakin laittaisin 19.
Itse juuri vaihdoin avomallin kaappimalliseen, sun tapauksessa laittaisin kaapin.
Hyllyjä sekä kytkentäpaneeleja löytyy vaikka ja minkälaista. Sun pitää olla spesifisempi
Laita suorilta se 24 porttinen kytkin, enemmän valikoimaa kuin 16 porttisissa. Oliko sun vaatimukset kytkimille mitkä? Nopeudet yms?

Kiitos!

Juttelin sähkärin kanssa ja hän oli samaa mieltä, että parempi laittaa tekniikka laitekaappiin, tila loppuu auttamatta kesken RK:n IT-osasta, jos sinne yhtään enempää mitään haluaa. Mietittiin, että ehkä antennijutut ja kuitumodeemi voitaisiin sinne piilottaa ja sieltä vedettäisiin sitten pari ethernet porttia räkki/laitekaappiin, josta saadaan kuitumodeemi kytkettyä muuhun verkkoon.

Varmaan laitan nyt sitten tuollaisen 19" leveän version, niin löytyy enemmän vaihtoehtoja ja yhteensopivuutta. Ihan hirveästi ei tekisi mieli panostaa tuohon räkkikappiin, mutta kyllä sen asiansa pitäisi ajaa. Varmaan joku 6-9U-kaappi voisi tulla. Googlettelulla löysin jotain Logilinkin ja Digituksen räkkikaappeja, mutta ainakin jälkimmäisen kohdalla Amazon oli täynnä negatiivisia arvosteluja (oli toki kokonaisarvosana hyvä ja toista tuhatta arvostelua), eikä hinnalla pilattu (7U kaappi n. 68€). Triosoftilta löytyy sitten noita Logilinkin kaappeja. Sinänsä mitään sivusta aukeavaa kaappia tai muita hienouksia en tarvitse. Ajatus on, että kun laitteet on sinne saatu asennettua, niin sinne ei pitäisi olla syytä mennä jatkuvasti härväämään. Mutta saa olla mallia kaappi, koska tulee eteisen liukuoven taakse piilon ja samassa tilassa säilytetään ulkovaatteita, joten jonkun verran pölyistä on ja siksi en viitsi ihan avomallisella ratkaisulla mennä. Helpompi pitää kaappi puhtaana. Olisin kiitollinen räkkikaappisuosituksista!

Muut tarvikkeet katson tarpeen mukaan. Varmaan tuollainen 24 porttinen on sitten oikea vaihtoehto. Eivät hinnalla huimaa, riippuen toki vähän ominaisuuksista. Giganen kotiverkko riittää varmasti tässä kohtaa. Toive on ensisijaisesti kiinteistä yhteyksistä, ei niinkään maksiminopeudesta. Mitään servereitä tai muita erikoisratkaisuja en harrasta. Ajatus vaan, että RJ45 kiinni seinään ja homma rokkaa nettiin päin ja verkon sisällä. POE-valmius tietysti olisi hyvä olla, kun ainakin ulko-oven viereen olen kameraa ajatellut ja sinne tulee johdotus. Ei muuta hifistelyä. Jotain älykotiratkaisuja saattaa myöhemmin toki tulla ja osa niistä varmaan toimii Wifin kautta. Laitan pari yhteyspistettä eri päihin taloa, niin yhteydet on vakaat. Niille on paikat ja portit varattu.



[turaukko]

Jos jostain löydät niin Deltacon 19" 9U kaappeja on saanut satasen hintaluokkaan. Itsellä oli tuo kaappi, kunnes siitä tila loppui ja siirryin isompaan. Hintaisekseen hyvä tuote, lukittava etuovi, avautumissuunnan voi muuttaa ovesta. Avattavat sivuseinät. Miinuksia jos on yhtään syvempi rack laite niin saattaa tila loppua syvyyssuunnassa, mutta tuskin tulee normaaleilla kytkimillä vastaan.



[Hyrava]

Jos jostain löydät niin Deltacon 19" 9U kaappeja on saanut satasen hintaluokkaan. Itsellä oli tuo kaappi, kunnes siitä tila loppui ja siirryin isompaan. Hintaisekseen hyvä tuote, lukittava etuovi, avautumissuunnan voi muuttaa ovesta. Avattavat sivuseinät. Miinuksia jos on yhtään syvempi rack laite niin saattaa tila loppua syvyyssuunnassa, mutta tuskin tulee normaaleilla kytkimillä vastaan.

Deltacon kaappi taitaa olla samaa kuin Caymon tai Toten, joten siitä pari hakusanaa lisää jos noita googlailee. Itseasiassa aika monella muullakin merkillä on tuota täysin samaa räkkikaappia. Rittalilla tietty olisi hienoja kaappelja kaikilla mahdollisilla varusteilla mutta hintakin on sitten tähtitieteellinen noihin edullisempiin verrattuna.

Oikeastaan yhdestä kaapista pitää kyllä varoittaa, ainakin jokunen vuosi sitten esim Thomannin myymät Millenium -sarjan kaapit olivat aika kauheita rimpuloita joten niihin kannattaa suhtautua suurella varauksella. Joku toinenkin surkea kaappi oli mutta sen valmistajaa tai myyjää ei yhtäkkiä tule mieleen. On sellainen rakennussarja että sai joka ruuvinreiän avata erikseen jenkatapilla kun oli tehty pelteihin reiät ja kierreinsertit ja sitten suojaamatta maalattu koko höskä. Olivat muutenkin joka suuntaan melkoisen löysiä tekeleitä ja kasaamisessa sai vähän käyttää kumivasaraa. Toivottavasti tuo ihan paskin malli on kadonnut jo maan päältä.



[mailman]

Varmaan laitan nyt sitten tuollaisen 19" leveän version, niin löytyy enemmän vaihtoehtoja ja yhteensopivuutta. Ihan hirveästi ei tekisi mieli panostaa tuohon räkkikappiin, mutta kyllä sen asiansa pitäisi ajaa. Varmaan joku 6-9U-kaappi voisi tulla. Googlettelulla löysin jotain Logilinkin ja Digituksen räkkikaappeja, mutta ainakin jälkimmäisen kohdalla Amazon oli täynnä negatiivisia arvosteluja (oli toki kokonaisarvosana hyvä ja toista tuhatta arvostelua), eikä hinnalla pilattu (7U kaappi n. 68€). Triosoftilta löytyy sitten noita Logilinkin kaappeja. Sinänsä mitään sivusta aukeavaa kaappia tai muita hienouksia en tarvitse.

Laita vaan suosiolla se 9U

Itsellä digituksen kaappi, kokemusta on monista merkeistä eikä tuo eroa suuntaan taikka toiseen hyvässä/huonossa. Eikä tosiaan hinnalla pilattu.
Sivusta aukeava on must. Helpottaa julmetusti jos kaapissa jotain pitää tehdä. Ei tarvi kaikkea purkaa edestä pois.



[Hyrava]

Sivusta aukeava on must. Helpottaa julmetusti jos kaapissa jotain pitää tehdä. Ei tarvi kaikkea purkaa edestä pois.

Juu, avautuvat kyljet (vaikka olisikin vain pienet luukut) auttaa ihan pirusti jos yhtäkkiä huomaa esim että laitteen takaa on virtajohto irronnut tms, ei tarvitse purkaa laitteita pois räkistä sen takia. Tosiaan se 1U on noin 4,5cm eli kättä varten tarvitsee ainakin sen 2U verran tilaa jos meinaa etukautta yrittää räkin takaosaan kurkotella. Noissa kaapeissa ei yleensä edes ole hintaeroa avattavien kylkien ja umpikylkisten välillä.



[Pete88]

Laita vaan suosiolla se 9U

Itsellä digituksen kaappi, kokemusta on monista merkeistä eikä tuo eroa suuntaan taikka toiseen hyvässä/huonossa. Eikä tosiaan hinnalla pilattu.
Sivusta aukeava on must. Helpottaa julmetusti jos kaapissa jotain pitää tehdä. Ei tarvi kaikkea purkaa edestä pois.

Kiitoksia jälleen kaikille! Kaappi on nyt tilattu ja on mallia 9U 19" ja avattavilla sivuilla.

Sain tänään sponssattuna ethernet kaapelit koko taloon ja näytti kaapeli olevan Cat6A-kaapelia. Taloon on jo yksi veto tehty (koska tuli hirsiulkoseinään ja piti pystyporauksen vuoksi laittaa hyvissä ajoin, ennen kuin katto vedettiin umpeen), joka on nyt sitten n. 14 pituinen veto perus Cat6-kaapelia. Onkohan tällä käytännössä mitään merkitystä, että yhdelle rasialle tulee perustason cat6-kaapelia ja muihin parempaa?

Sitten mietin, että onko noissa kytkentäpaneeleissa eroja? 24-porttinen paneeli olisi tulossa ja joissakin UTP-versioissa on ne liittimet siinä jo valmiina (yleensä krone-rimalla) ja sitten on niitä versioita, joihin voi esimerkiksi laittaa tarpeen mukaan keystone liittimiä. Ajattelin jälkimmäistä, kun seinärasioihin tulee Schneiderin keystonet, niin oletan sähköasentajalla olevan helpompaa, kun toisessa päässä ei ole eri tavaraa. Pitäisikö nyt sitten nuo liittimet olla myös 6A-standardia, vai onko käytännön merkitystä? Joka tapauksessa seinärasioiden keystonet taitavat olla ihan perus cat6:sta, mitä käsittääkseni Schneiderin rasioissa tulee mukana. Toki voin itse hankkia sinne paremmat heti alkuunsa, jos se on järkevää. Olettaisin, ettei seinärasialla ole merkitystä, jos kyseessä on vaan keystone liitin?

Pahoittelut typeristä kysymyksistä, mutta yritän kerralla tehdä oikein ja opiskelen asiaa tässä samalla.

Eli saa suositella 24-porttista kytkentäpaneelia ja liittimiä!



[jessenic]

Kiitoksia jälleen kaikille! Kaappi on nyt tilattu ja on mallia 9U 19" ja avattavilla sivuilla.

Sain tänään sponssattuna ethernet kaapelit koko taloon ja näytti kaapeli olevan Cat6A-kaapelia. Taloon on jo yksi veto tehty (koska tuli hirsiulkoseinään ja piti pystyporauksen vuoksi laittaa hyvissä ajoin, ennen kuin katto vedettiin umpeen), joka on nyt sitten n. 14 pituinen veto perus Cat6-kaapelia. Onkohan tällä käytännössä mitään merkitystä, että yhdelle rasialle tulee perustason cat6-kaapelia ja muihin parempaa?

Sitten mietin, että onko noissa kytkentäpaneeleissa eroja? 24-porttinen paneeli olisi tulossa ja joissakin UTP-versioissa on ne liittimet siinä jo valmiina (yleensä krone-rimalla) ja sitten on niitä versioita, joihin voi esimerkiksi laittaa tarpeen mukaan keystone liittimiä. Ajattelin jälkimmäistä, kun seinärasioihin tulee Schneiderin keystonet, niin oletan sähköasentajalla olevan helpompaa, kun toisessa päässä ei ole eri tavaraa. Pitäisikö nyt sitten nuo liittimet olla myös 6A-standardia, vai onko käytännön merkitystä? Joka tapauksessa seinärasioiden keystonet taitavat olla ihan perus cat6:sta, mitä käsittääkseni Schneiderin rasioissa tulee mukana. Toki voin itse hankkia sinne paremmat heti alkuunsa, jos se on järkevää. Olettaisin, ettei seinärasialla ole merkitystä, jos kyseessä on vaan keystone liitin?

Pahoittelut typeristä kysymyksistä, mutta yritän kerralla tehdä oikein ja opiskelen asiaa tässä samalla.

Eli saa suositella 24-porttista kytkentäpaneelia ja liittimiä!

Asentajalle tuskin on liittimellä väliä, jos sinä ne toimitat, paitsi työkalullisiin liittimiin ei välttämättä kaikilla ole aina oikeaa työkalua. Jos he toimittavat, niin sitten tietysti helpoin kun kaikki tulee samasta pinosta. Katso vielä, että oliko Schneiderit Keystone standardikokoa vai Actassi/LexCom omaa kokoa. Silloin pitää liittimiä vastaavat rimat sinne räkkiin.

Itse ottaisin Keystone-riman sinne keskukselle ja keystone-liittimet sinne, mutta jos on nippu ylimääräisiä Actasseja, niin silloin toki voi tulla edullisemmaksi mennä niillä.

Ja mitä tulee kategoriaan, niin periaatteessa koko kaapelivedon kategoria on aina sen heikoimman lenkin kategoria, mutta käytännössä voi toimia kyllä paremmallakin kategorialla vaikka siellä yksi heikompi onkin välissä.



[mailman]

Kiitoksia jälleen kaikille! Kaappi on nyt tilattu ja on mallia 9U 19" ja avattavilla sivuilla.

Sain tänään sponssattuna ethernet kaapelit koko taloon ja näytti kaapeli olevan Cat6A-kaapelia. Taloon on jo yksi veto tehty (koska tuli hirsiulkoseinään ja piti pystyporauksen vuoksi laittaa hyvissä ajoin, ennen kuin katto vedettiin umpeen), joka on nyt sitten n. 14 pituinen veto perus Cat6-kaapelia. Onkohan tällä käytännössä mitään merkitystä, että yhdelle rasialle tulee perustason cat6-kaapelia ja muihin parempaa?

Sitten mietin, että onko noissa kytkentäpaneeleissa eroja? 24-porttinen paneeli olisi tulossa ja joissakin UTP-versioissa on ne liittimet siinä jo valmiina (yleensä krone-rimalla) ja sitten on niitä versioita, joihin voi esimerkiksi laittaa tarpeen mukaan keystone liittimiä. Ajattelin jälkimmäistä, kun seinärasioihin tulee Schneiderin keystonet, niin oletan sähköasentajalla olevan helpompaa, kun toisessa päässä ei ole eri tavaraa. Pitäisikö nyt sitten nuo liittimet olla myös 6A-standardia, vai onko käytännön merkitystä? Joka tapauksessa seinärasioiden keystonet taitavat olla ihan perus cat6:sta, mitä käsittääkseni Schneiderin rasioissa tulee mukana. Toki voin itse hankkia sinne paremmat heti alkuunsa, jos se on järkevää. Olettaisin, ettei seinärasialla ole merkitystä, jos kyseessä on vaan keystone liitin?

Pahoittelut typeristä kysymyksistä, mutta yritän kerralla tehdä oikein ja opiskelen asiaa tässä samalla.

Eli saa suositella 24-porttista kytkentäpaneelia ja liittimiä!

Ei ole käytännössä merkitystä tuolla cat6/cat6a vedolla omakotitaloissa.

Mä vaihdoin juuri tuollaisen krone-rimallisen patch paneelin keystone-malliseen. Keystone-malliseen helpompi tehdä lisäyksiä, imo.
Seinärasioiden kanssa tuolla ei ole käytännössä mitään eroa.
Seinärasiat saa olla ihan perus cat6 tasoisia. Ja kaapeliksi tosiaan riittää ihan UTP, suojattua mallia on hankalampi vetää.

Mä vasta ostin Onniselta 24 porttisen keystone patch-paneelin, ihan perusmalli. Voin tarkistaa tarkan mallin jos haluat. Itse laitoin sen vain vaihtoon kun hifistelin ja tilasin Unifin kytkimen oheen heidän oman patchpaneelin. Eroa vain miltä näyttää
Samoten Onniselta tuli keystone-liittimetkin, pari sain paneelin vaihdon yhteydessä jo rikki. Eli se muoviklipsu halkesi. Voin tuonkin tarkan mallin tarkastaa jos haluat, mutta noita en ehkä suosittelisi kun noin helposti rikki pari meni.



[Pete88]

Ei ole käytännössä merkitystä tuolla cat6/cat6a vedolla omakotitaloissa.

Mä vaihdoin juuri tuollaisen krone-rimallisen patch paneelin keystone-malliseen. Keystone-malliseen helpompi tehdä lisäyksiä, imo.
Seinärasioiden kanssa tuolla ei ole käytännössä mitään eroa.
Seinärasiat saa olla ihan perus cat6 tasoisia. Ja kaapeliksi tosiaan riittää ihan UTP, suojattua mallia on hankalampi vetää.

Mä vasta ostin Onniselta 24 porttisen keystone patch-paneelin, ihan perusmalli. Voin tarkistaa tarkan mallin jos haluat. Itse laitoin sen vain vaihtoon kun hifistelin ja tilasin Unifin kytkimen oheen heidän oman patchpaneelin. Eroa vain miltä näyttää
Samoten Onniselta tuli keystone-liittimetkin, pari sain paneelin vaihdon yhteydessä jo rikki. Eli se muoviklipsu halkesi. Voin tuonkin tarkan mallin tarkastaa jos haluat, mutta noita en ehkä suosittelisi kun noin helposti rikki pari meni.

No nyt olen oppinut, että Schneiderilla on joku oma standardi (Actassi) näihin hommiin ja meille on siis tulossa merkin Exxact sähkökalusteet. Jos en ole väärin ymmärtänyt, niin seinään tulevat datarasiat toimivat joko actassilla tai keystonella? Mutta kytkentäpaneelin pitää olla Actassi, jos sinne tulee sen sarjan liittimet. Eli eivät käy ristiin. Voiko räkissä olla keystonea ja seinissä Actassi, eli voiko näitä sotkea keskenään? Vai saako keystone yhteensopivat exxactin datarasiat?

Katsoin, että nuo Actassin liittimet on aika arvokkaita (n. 8e/kpl) verrattuna keystoneihin. Mutta minkä merkkinen ja mallinen keystone olisi sitten hyvä? Saisin periaatteessa Onniselta tai Ahlsellilta suoraan liittimiä, mutta en tiedä yhtään tukun hintaa.



[Algron28]

No nyt olen oppinut, että Schneiderilla on joku oma standardi (Actassi) näihin hommiin ja meille on siis tulossa merkin Exxact sähkökalusteet. Jos en ole väärin ymmärtänyt, niin seinään tulevat datarasiat toimivat joko actassilla tai keystonella? Mutta kytkentäpaneelin pitää olla Actassi, jos sinne tulee sen sarjan liittimet. Eli eivät käy ristiin. Voiko räkissä olla keystonea ja seinissä Actassi, eli voiko näitä sotkea keskenään? Vai saako keystone yhteensopivat exxactin datarasiat?

Katsoin, että nuo Actassin liittimet on aika arvokkaita (n. 8e/kpl) verrattuna keystoneihin. Mutta minkä merkkinen ja mallinen keystone olisi sitten hyvä? Saisin periaatteessa Onniselta tai Ahlsellilta suoraan liittimiä, mutta en tiedä yhtään tukun hintaa.

Räkissä voi olla keystone ja seinässä actassi. Nämä mallit keystone ja actassit tarkoittavat vain liittimen fyysistä rakennetta siitä miten liitin on tarkoitettu kiinnitettäväksi asennuskalusteeseen ja sähköisesti ovat samanlaisia.
