Kodin yleiskaapelointi ja RJ45 läpi talon - keskustelua ja vinkkejä

[hyperstaattinen]

Mukava kuulla kommenttejanne ja huomioitanne.

Hyvän näköinen asennus @hyperstaattinen tuossa kaapelille jakamon päässä. Kannattaa lukijoiden ottaa mallia kaapeleiden taivutussäteistä, jotka ovat hyvin maltillisia. Lisäksi kaikki johdot ovat seinän tuntumassa, eivätkä helposti tartu ohi liikkuviin kappaleisiin. Helppo viel vaikka vanerilla suojata asennukset.

Sähkömies, joka kävi asentamassa tekniseen tilaan pistorasian kytkintä varten, totesi, että antennikaapelointi ja -jakokoje ovat tarpeettoman alhaalla ja niitä voi kolhaista vaikka potkaisemalla. Nyt kesälomalla on tarkoitus tehdä tuohon helposti avattava vanerikansi, jotta kaikki kaapelit saa suojaan ja samalla tulee potkusuoja antennijärjestelmälle.

Tuossa kyseisessä kohteessahan olisi voinut puhkaista rasioiden välisen seinän tuonne pelkän peitekannen alle ja laittaa normaali TV/R-rasia siihen. Mutta toimii kyllä noinkin.

Aivan! Eipä tuo tullut mieleeni asiaa puuhatessa. Tyhjässä paikassa on nyt jokin vetonarun tapainen yksijohtiminen sähkökaapeli (näkyykin kuvassa). En ole selvittänyt, mihin toinen pää menee. Olohuoneen toiseen nurkkaan olisi kuitenkin pitänyt laittaa tällainen kahden datarasian ja antennijohdon yhteiskaluste, sillä siellä ei ole vieressä tyhjää kojerasiaa.

Sähköasennusten vinkkelistä sellainen huomio, että pistorasian on oltava rakenteeltaan kosketussuojattu myös ilman keskiölevyä (kuten esim. nykyiset ABB Jussi/Impressivo) jotta se saisi olla saman peitelevyn alla kuin nuo heikkovirtapisteet. Tuo Elkon kaluste ei ole sellainen.

Soitin tukesille, karhuryhmä murtaa oven ihan näillä näppäimillä.

Muuten ihan pätevän näköistä jälkeä

Toivottavasti karhuryhmä ei tule pyhänä. Mahtavatko edes näin juhannuksen jälkeen päivystää? Kuten jessenic sanoi, niin kyse on alkuperäisestä asennuksesta. Talo on rakennettu 2004.

Juu, hyvän näköinen asennus. Ainoa joka pisti silmään oli kytkimen poweripiuha joka vaan leijailee nipussa ilmassa, sen kun vielä laittaisi kivasti taustalevyyn kiinni...

Kuvan ottamisen jälkeen asennettiin vielä pistorasia, jonka myötä virtalähteen asennusta on siistitty ja virtakaapeleita kiinnitetty seinään.



[iltanen]

Pari kyssäriä valvontakameroille vietävistä kaapeleista:
- Millaista ethernet-kaapelia ulkokäyttöön vai riittääkö normaali sisäkaapeli? Asennettavaa tulossa enemmänkin, niin voisi 100-305 metriä ottaa pätkittäväksi. Järkevän RJ45-työkalunkin tarvitsisi. Onko kaikki ulkokaapelit aina mustia?
- Ulkoseinällä tällä hetkellä sisärasiat, jotta sähkömies sai päätettyä rasiat siististi. Onko tuohon mitään hyvää (ja halpaa) tapaa, miten rasian saisi suojattua? Laitoin tuohon päälle vain IP-suojatun jakorasian leikaten paikat RJ45-porteille. Leikkaamisesta johtuen ei siis kovin tiivis kotelo enää. Suojaa suoralta sateelta, mutta seinän vierustaa pitkin valuva vesi pääsee kyllä rasian sisälle.



[jessenic]

Pari kyssäriä valvontakameroille vietävistä kaapeleista:
- Millaista ethernet-kaapelia ulkokäyttöön vai riittääkö normaali sisäkaapeli? Asennettavaa tulossa enemmänkin, niin voisi 100-305 metriä ottaa pätkittäväksi. Järkevän RJ45-työkalunkin tarvitsisi. Onko kaikki ulkokaapelit aina mustia?
- Ulkoseinällä tällä hetkellä sisärasiat, jotta sähkömies sai päätettyä rasiat siististi. Onko tuohon mitään hyvää (ja halpaa) tapaa, miten rasian saisi suojattua? Laitoin tuohon päälle vain IP-suojatun jakorasian leikaten paikat RJ45-porteille. Leikkaamisesta johtuen ei siis kovin tiivis kotelo enää. Suojaa suoralta sateelta, mutta seinän vierustaa pitkin valuva vesi pääsee kyllä rasian sisälle.

Itse olen kameroille päättänyt ethernetin naarasliittimellä jakorasian sisään ja sieltä sitten kytkentäkaapeli itse kameralle. Eli liitin käytännössä irrallaan siellä jakorasian sisällä, mutta eipä niitä ole tarkoitus irrotellakaan niin ei haittaa.

IP-luokiteltuja RJ45-rasioita on myös olemassa, mutta ne ovat aika arvokkaita.



[Hyrava]

Itse olen kameroille päättänyt ethernetin naarasliittimellä jakorasian sisään ja sieltä sitten kytkentäkaapeli itse kameralle. Eli liitin käytännössä irrallaan siellä jakorasian sisällä, mutta eipä niitä ole tarkoitus irrotellakaan niin ei haittaa.

Tuo on ihan yleinen tapa kamera-asennuksissa eli esim johonkin kalvorasiaan liitos ihan sisäkäyttöön tarkoitetuilla liittimillä tai jos kameran sisällä on tilaa, esim kupukameroissa niin sinne kameran sisään se liitos. Yleensä ulkokameroiden liitäntöjä ei muutenkaan jätetä "näkösälle" kun siitä on sitten epärehellisen henkilön helpompi sabotoida joko kameraa tai verkkoa mihin kamera liittyy.



[iltanen]

IP-luokiteltuja RJ45-rasioita on myös olemassa, mutta ne ovat aika arvokkaita.

Tosiaan nuo RJ45-rasiat ulkokäyttöön tuntuvat olevan jotain hyvin spesifiä tarkoitusta varten ja tuskin palvelevat kiinteää asennusta, varsinkaan niillä hinnoin.
Olen aikaisemmin tehnyt juurikin noita naarasliittimiä, mutta tuntuu tässä kovin hölmöltä vetää seinän naarasliittimeltä kameran naarasliittimeen kaapeli, johon lisätään vielä lyhyet uros-kaapelit väliin.



[dome]

Tosiaan nuo RJ45-rasiat ulkokäyttöön tuntuvat olevan jotain hyvin spesifiä tarkoitusta varten ja tuskin palvelevat kiinteää asennusta, varsinkaan niillä hinnoin.
Olen aikaisemmin tehnyt juurikin noita naarasliittimiä, mutta tuntuu tässä kovin hölmöltä vetää seinän naarasliittimeltä kameran naarasliittimeen kaapeli, johon lisätään vielä lyhyet uros-kaapelit väliin.

Ei kai ulkorasia tuota varsinaisesti miksikään muuttaisi? Voi sinne kameran päähän urosliittimenkin päätellä ja tuoda sen suoraan kameraan kiinni, jos haluaa yhden liitinparin jättää välistä. Tulee noita väliin jääviä liitinpareja väistämättä vähintään 2kpl perus sisäkaapeloinnissakin. Ei ainakaan käytettävyyden kustannuksella kannata yrittää minimoida, kun ei mitään 10G:tä ole kameroille hetkeen tarvetta tuoda saataville missä välikytkentöjen minimointi voisi jotenkin olla perusteltua.

E: en lukenut aiempaa viestiä, eli rasia oli tosiaan jo ulkoseinällä. Eipä se yksi liitos lisää siinä silloin mitään lisäetua tuo. Hankala sitä rasiaa on sieltä irti enää repiä jättämättä seinään reikää. Varmaan yrittäisin itse tiivistää sen jakorasian seinää pitkin valuvalta vedeltä niin ei tarvitse koko hommaa tehdä uudestaan.



[Pakana]

Ne ip suojatut rj45 rasiat ovat usein suojattuja vain kun ei ole käytössä. Kun kannen avaa ja tökkää johdon kiinni se on täysin sään armoilla.



[Hyrava]

Ne ip suojatut rj45 rasiat ovat usein suojattuja vain kun ei ole käytössä. Kun kannen avaa ja tökkää johdon kiinni se on täysin sään armoilla.

Jos haluaa hifistellä niin voi käyttää Neutrikin etherCON-sarjan liittimiä, urosliitintä saa kytkettynä vesitiiviinä ja naarasrunkoliittimiä sekä kytkettynä että irroitettuna vesitiiviinä, IP65. Maksavat kyllä mukavasti kappaleelta mutta ovat varsin kestäviä kun ovat tarkoitettu esimerkiksi festarikeikkojen ääni- ja valo-ohjauskäyttöön.

etherCON®

The etherCON Series is a ruggedized and lockable RJ45 connector system, optimized for pro audio, video and lighting network applications.

www.neutrik.com



[Janishell]

Mikäs voi olla ongelma että olen vetänyt talosta varastoon 40m cat6 kaapelia. Mutta yhteys on varaston päässä vain 100mbs, mutta talon päässä on suoraan Huawei WA8021V5 reitittimestä 400mbs?

Onko reitittimessä niin huono lähetys teho, että hukkaa 40metrin cat6 kaapeliin tehonsa?



[Kilkenblad]

Mikäs voi olla ongelma että olen vetänyt talosta varastoon 40m cat6 kaapelia. Mutta yhteys on varaston päässä vain 100mbs, mutta talon päässä on suoraan Huawei WA8021V5 reitittimestä 400mbs?

Onko reitittimessä niin huono lähetys teho, että hukkaa 40metrin cat6 kaapeliin tehonsa?

Kaapeli tai jompikumpi liitin huono jolloin toimii vain 100Mbit/s linkillä. Ehjä kaapeli toimii 1Gbit/s linkillä.



[jessenic]

Kaapeli tai jompikumpi liitin huono jolloin toimii vain 100Mbit/s linkillä. Ehjä kaapeli toimii 1Gbit/s linkillä.

Juurikin näin. 100M ehternet käyttää kahta paria ja 1000M kaikkia neljää paria. Eli vika on sinisessä ja/tai ruskeassa parissa tai niiden kytkennöissä.



[Janishell]

Kaapeli tai jompikumpi liitin huono jolloin toimii vain 100Mbit/s linkillä. Ehjä kaapeli toimii 1Gbit/s linkillä.

Juuh löyty vika. Testerin mukaan ykköspiuha oli pelistä pois. Rj45 seinäpistokkeessa oli jotenkin 1piuha huonosti.

Kiitoksia neuvoista



[iltanen]

- Millaista ethernet-kaapelia ulkokäyttöön vai riittääkö normaali sisäkaapeli? Asennettavaa tulossa enemmänkin, niin voisi 100-305 metriä ottaa pätkittäväksi. Järkevän RJ45-työkalunkin tarvitsisi. Onko kaikki ulkokaapelit aina mustia?

Vielä kysymyksiä tuosta kaapelista. Olisi tarkoitus vetää ulkoseinää pitkin kaapelia. Pitääkö tuohon hankkia ulkokäyttöön tarkoitettua mustaa kaapelia vai riittääkö normaali valkoinen cat6? Ulkoseinä siis valkoinen eli siksi värillä väliä...

Mistä kaapeli 100-305m? Millainen RJ45-työkalu?



[jessenic]

Vielä kysymyksiä tuosta kaapelista. Olisi tarkoitus vetää ulkoseinää pitkin kaapelia. Pitääkö tuohon hankkia ulkokäyttöön tarkoitettua mustaa kaapelia vai riittääkö normaali valkoinen cat6? Ulkoseinä siis valkoinen eli siksi värillä väliä...

Mistä kaapeli 100-305m? Millainen RJ45-työkalu?

Kaapelin pahimmat viholliset on UV-säteily ja kosteus. Jos kaapeli on lipan alla, mihin ei suoraa vesisadetta eikä suoraa auringonvaloa kohdistu niin valkoinen toimii varmasti vuosikaudet. Mutta itsellä ollut ihan markettimallin kytkentäkaapelia muutama vuosi suoraan sään armoilla, vielä toimii. Paikka tosin sellainen, että helppo vaihtaa ja siihen olen varautunut jo kaapelivalintaa tehdessä.



[jessenic]

Tuli vielä mieleen, että onhan niitä pieniä valkoisia asennuskouruja, joilla voi siististi suojata auringolta ja sateelta piuhat. Pelkällä tarralla ei ulkona kestä, ruuvit kannattaa laittaa.



[Miika]

Kaapelin pahimmat viholliset on UV-säteily ja kosteus. Jos kaapeli on lipan alla, mihin ei suoraa vesisadetta eikä suoraa auringonvaloa kohdistu niin valkoinen toimii varmasti vuosikaudet. Mutta itsellä ollut ihan markettimallin kytkentäkaapelia muutama vuosi suoraan sään armoilla, vielä toimii. Paikka tosin sellainen, että helppo vaihtaa ja siihen olen varautunut jo kaapelivalintaa tehdessä.

Jep, meillä on mennyt peruskaapeli lipan alla ongelmitta jo 9 vuotta. Toinen kaapelinpätkä on ollut seinällä auringon ja sateen armoilla varmaan 5 - 6 vuotta. Seinää maalatessa siirtelin pois edestä eikä kaapeli tuntunut hapraalta.

Näitten kokemusten pohjalta uskalsin myös 5G-purkin vetää ulkoseinälle ihan peruskaapelilla. Varmaankin loppuu purkin käyttöaika ennen kaapelia.

Toki nämä kaikki ovat omalla työllä vaihdettavissa, jos tulee tarve.



[Hyrava]

Tavallinen sisäkäyttöön tarkoitettu kestää tosiaan melko hyvin ulkonakin ellei aurinko paista koko ajan suoraan kaapeliin. Kaverillakin oli vuosikaudet joku halvimmista halvin cattikaapeli tc-kiinnikkeillä naputeltuna ulkoseinään ja hyvin toimi. Kun kaveri muutti pois kämpästä niin purettiin pois ja siinä vaiheessa huomasi että ulkokuori murtui aika helposti niistä kohti joihin oli aurinko päässyt paistamaan, muista kohdista oli melkein kuin uutta kaapelia.



[Pakana]

Jos sen kaapelin maalaa yli, se kestää paremmin, ja ehkä vähän piiloutuu.

Siinä varsinaisessa ulkokaapelissa on tosin suojarasva sisällä, joka estää kosteuden, mutta on myös mustaa ulkokaapelia, joka on normi sisäkaapeli jonka päälle on vaan vedetty musta suojamuovi (siis jossain tehtaalla koneellisesti).

Sanoisin että maan alle vain sitä rasvakaapelia.



[iltanen]

Mistä kaapeli 100-305m? Millainen RJ45-työkalu?

Kyselläänpä vielä kaapelikelasta ja työkalusta. Ilmeisesti työkalun tulee ainakin olla laadukas, jotta näpertämisestä tulee jotakin. Lisäksi vielä kasa erilaisia liittimiä.

Spoileri: 100 m

ComputerSalg.fi : Goobay CAT 6 S/FTP 100m, 100 m, Cat6, S/FTP (S-STP)

Goobay CAT 6 S/FTP 100m, 100 m, Cat6, S/FTP (S-STP) | ComputerSalg.fi: Elektroniikka & IT

www.computersalg.fi

43€/100m +pk

CAT 6 S/FTP Kaapeli 100m AWG 23/1 - Gigantti verkkokauppa

CAT 6 S/FTP Kaapeli 100m AWG 23/1

www.gigantti.fi

51€/100m +pk

Verkkokaapeli, CAT-6 UTP, 0,25 m

Suojaamaton. Gigabit-verkkoon. Kestää kaistanleveyden 250 Mhz. Kullatut ja valetut RJ45-liittimet. Uros-uros.

www.biltema.fi

55€/100m +pk

Verkkokaapeli CAT6 100 metriä, Exibel | Clas Ohlson

www.clasohlson.com

65€/100m (nouto)

Data-Systems

Suomen suurin It-alan erikoisliike

www.data-systems.fi

70€/100m +pk

Data-Systems

Suomen suurin It-alan erikoisliike

www.data-systems.fi

77€/100m +pk

Spoileri: 305 m

ComputerSalg.fi : Lanberg LCU6-10CC-0305-S, 305 m, Cat6, U/UTP (UTP)

Lanberg LCU6-10CC-0305-S, 305 m, Cat6, U/UTP (UTP) | ComputerSalg.fi: Elektroniikka & IT

www.computersalg.fi

78€/305m

Microconnect KAB038-305, 305 m, Cat6, U/UTP (UTP)

Tuotekuvaus puuttuu.

www.computersalg.fi

82€/305m

Data-Systems

Suomen suurin It-alan erikoisliike

www.data-systems.fi

87€/305m +pk

Verkkokaapeli, CAT-6 UTP, 0,25 m

Suojaamaton. Gigabit-verkkoon. Kestää kaistanleveyden 250 Mhz. Kullatut ja valetut RJ45-liittimet. Uros-uros.

www.biltema.fi

139€/305m +pk



[0nanias]

Aiemmin tuo on ollut sallittua ja rakennusajankohdan säädösten mukaisia asennuksia ei tarvitse muuttaa. Mutta uusiin kyllä hyvä huomio.

Pienkohteissa tuo on tietysti ihan yksi ja sama, koska tuosta tuskin mitään sähköiskun vaaraa aiheutuu muulle kuin varomattomalle tele/antenniukolle mutta pisti vain silmään tuo yksityiskohta koska kojerasiat olivat sen verran tuoreen näköisiä.
Mikäli kohteesta on olemassa sähkösuunnitelma ja sähkötyöselostus, niin niissä useimmiten vaaditaan että kalusteet sijoitetaan ST-kortin 51.22 mukaisesti.

http://www.engelco.fi/docs/Kytk_ST5122.pdf

Se, että asennus on vanha ei aina tarkoita että se olisi asianmukaisesti tehty.



[Algron28]

En nyt löydä oikeaa ketjua mutta tässä vuosi pari sitten joku postaili omasta CAT kaapelointi projektista ja linkkasi rj45 rasian joka kävi siihen perinteiseen 48x48 keskiölevy sarjaan (joka oli 70 ja 80 luvulla jokapaikassa käytetty) voisiko kenties postata linkin uudestaan tai sähkönumeron jos löytyy. Olisi nyt tarve tuollaiselle.



[Pakana]

En nyt löydä oikeaa ketjua mutta tässä vuosi pari sitten joku postaili omasta CAT kaapelointi projektista ja linkkasi rj45 rasian joka kävi siihen perinteiseen 48x48 keskiölevy sarjaan (joka oli 70 ja 80 luvulla jokapaikassa käytetty) voisiko kenties postata linkin uudestaan tai sähkönumeron jos löytyy. Olisi nyt tarve tuollaiselle.

Rasiarunko 48x48 suora

Rasiarunko, joka sopii soviterenkaan avulla Jussi-sarjaan

www.tietosahko.fi



[Algron28]

Rasiarunko 48x48 suora

Rasiarunko, joka sopii soviterenkaan avulla Jussi-sarjaan

www.tietosahko.fi

Todella paljon kiitoksia.



[jessenic]

En nyt löydä oikeaa ketjua mutta tässä vuosi pari sitten joku postaili omasta CAT kaapelointi projektista ja linkkasi rj45 rasian joka kävi siihen perinteiseen 48x48 keskiölevy sarjaan (joka oli 70 ja 80 luvulla jokapaikassa käytetty) voisiko kenties postata linkin uudestaan tai sähkönumeron jos löytyy. Olisi nyt tarve tuollaiselle.

Näitä Rexelillä varastossa: https://eshop.rexel.fi/Product?CatalogId=2&StoreId=0&Id=7266001

Snro 7266001

Mulla varmaan pari ylimääräistä, voin laittaa kirjeenä jos et montaa tarvii.



[jessenic]

Tässä kun olen yhden kerrostalon 24 asuntoa kaapeloinut cat6:lla vanhoihin putkiin puhelinkaapeleiden tilalle ja suurimman osan vielä suoraan ketjutetulle rasialle, niin muutamia kantapään kautta opittuja käytännön vinkkejä vanhojen kaapeleiden korvaamista miettiville:

• Valitse ohut kaapeli. Kaapeleilla on paljon eroa paksuudessa. Ja jos tarve laittaa useampi kaapeli samaan putkeen, niin kaksi yksittäistä kaapelia on parempi vaihtoehto kuin yksi "siiamilainen" tuplakaapeli. Itse olen todennut GIgamedian E-Slim Cat6-kaapelin erinomaiseksi tähän hommaan. Edullinen ohut valkoinen kaapeli. Rexeliltä sitä saa, 305m laatikossa edullisin metrihinta. Jos ei ole Rexelin asiakkuutta, niin sähköasennusliikkeet voi tuota Rexelin kautta tilata ja jälleenmyydä. Minulla taitaa muutama alle 100m pätkä olla jäljellä myös, jos joku tarvitsee.
• Vanhalla kaapelilla putkeen on hyvä vetää ohut naru. Itse käytin tätä: K-Rauta
• Kun vanha kaapeli on pois putkesta, kannattaa imurilla tyhjentää putkesta kaikki ylimääräinen roska pois. Reilusti oli rapatessa roiskunut 70-luvun betonikerrostaloa tehdessä ja laastimurua oli mennyt putkiin. Imurointi onnistuu helpoiten, kun laittaa imurin letkun kojerasiaan suunnilleen putken suuta kohti ja tiivistää esim. työhanskoilla sen rasian.
• Jos kyseessä valmiiksi tyhjä putki tai naru irtosi kaapelista, niin imurilla saa ohuen narun helposti putkeen. Eli toiseen päähän samalla lailla imuri tiiviisti ja toiseen päähän kaveri syöttämään narua, juoksee nätisti putken läpi.
• Naruun voi kiinnittää sähköteipillä uuden kaapelin tai kaapelit. Jos putki lähtee alaspäin, kaapeliliukastetta on kätevä ruutata reilusti putkeen ennen kaapelin vetoa.
• Sitten vaan kaveri vetämään narusta ja samalla syöttää kaapelia putkeen välillä liukastetta lisäten.
• Ero kaapeliliukastetta käyttäessä on kuin yöllä ja päivällä. Lyhyet yhden kaapelin vedot menee kyllä helposti ilmankin, jos putkessa ei ole paljon mutkia.
• Ketjutettavilla rasioilla toimivaksi totesin vetää kaapelia keskimmäiselle rasialle reilusti ja uudella vedolla sitten keskimmäiseltä loppurasialle asti löysät pois.

Niin ja lisäyksenä, jos ei ole aivan varma mihin joku putki menee, niin imuria tiiviisti putken suulle ja kaveri kuuntelemaan/tunnustelemaan epäiltyjä toisia päitä. Jos rasiaan tulee vaikkapa kaksi kaapelia eikä ole aivan varma kumpi on kumpi, niin tällä selviää melko vaivattomasti.



[Harb]

Kaipaisin vähän kokemuksia liittyen vetonarun käyttöön eri paksuisissa putkissa.

Liittyen siihen että meillä on mökillä parin sentin putkesta aina kymmenen sentin putkeen tarvetta vetää rj-45 kaapelia.

A) Olettaisin että paksumpiin putkiin kannattaa vetää varalle ylimääräinen vetonaru ennen kuin johtoja lähtee vetämään.
B) Miten johdot kannattaa kiinnittää vetonaruun? Kannattaako rj-45 johtimia käyttää vetämiseen samalla tavalla kuin sähköjohdoissa.
C) Mitä teippiä kannattaa käyttää liitoskohdan päällä?



[jessenic]

Kaipaisin vähän kokemuksia liittyen vetonarun käyttöön eri paksuisissa putkissa.

Liittyen siihen että meillä on mökillä parin sentin putkesta aina kymmenen sentin putkeen tarvetta vetää rj-45 kaapelia.

A) Olettaisin että paksumpiin putkiin kannattaa vetää varalle ylimääräinen vetonaru ennen kuin johtoja lähtee vetämään.
B) Miten johdot kannattaa kiinnitää vetonaruun? Kannattaako rj-45 johtimia käyttää vetämiseen.
C) Mitä teippiä kannattaa käyttää liitoskohdan päällä?

Tässä omia näkemyksiä:
A) Kannattaa vetää ensin vetonaru ja aina kun vetonarulla vetää kaapeleita, samassa nipussa uusi vetonaru putkeen. Eli isommassa putkessa olisi hyvä olla aina vähintään yksi vetonaru varalla tulevaisuuden tarpeita varten.
B) Johtimiin ei kannata kiinnittää ettei vedettäessä kaapelin dataominaisuudet heikkene, mutta käytännössä kyllä itsekin lähes aina myös johtimiin laitan narun kiinni ettei vaan irtoa kesken vedon... Mutta esimerkiksi niin, että kuorii kaapeleita jonkin verran ja pyörittää johtimia sekä keskiristikkoa narun ympärille mahdollisimman tiiviisti hieman eri kohdille. Narun pää kannattaa jättää pidemmän matkan päähän kaapeleiden rinnalle. Sitten sähköteipillä tiukasti paketti kasaan. Johtojen rinnalla oleva naru pitää jo melko hyvin kiinni ja ne johtimet/keskiristikot siellä varmistaa, ettei naru lähde luistamaan. Mutta jos ei halua riskeerata johtimia, niin teippaa narun pidemmälle kaapelien rinnalla.
C) Sähköteippi on hyvä, saa tiukan paketin ja pinta on melko sileä eli luistaa hyvin.



[Algron28]

Onko tuossa narussa jotai parempaa verrattuna sähköveijareiden käyttämiin vetojousiin?



[jessenic]

Onko tuossa narussa jotai parempaa verrattuna sähköveijareiden käyttämiin vetojousiin?

Vetojousiakin käytin tarvittaessa, mutta lopulta totesin narun nopeammaksi tavaksi varsinkin, jos piti ketjuttaa kolmannelle rasialle. Sai yhdellä narulla ja teippauksella koko vedon tehtyä. Noissa vanhoissa 70-luvun rasioissa oli se putken kiinnitys jotenkin outo, ettei vetojousta saanut helposti aina rasiaan asti vaan tökki viimeisen viiden sentin matkalla. Narulla onnistumisprosentti oli paljon suurempi, kun imuri veti sen sieltä ulos.

Jäykät sähköjohtimet ja/tai kaapelit vedän kyllä edelleen mielummin vetojousella.



[Mikkos]

Pitäis rempan yhteydessä verää valokaapeli poksilta kolmeen-neljään huoneeseen verkkokaapeli ja rasiat.
Tekeekö tällä kaapelilla mitään?

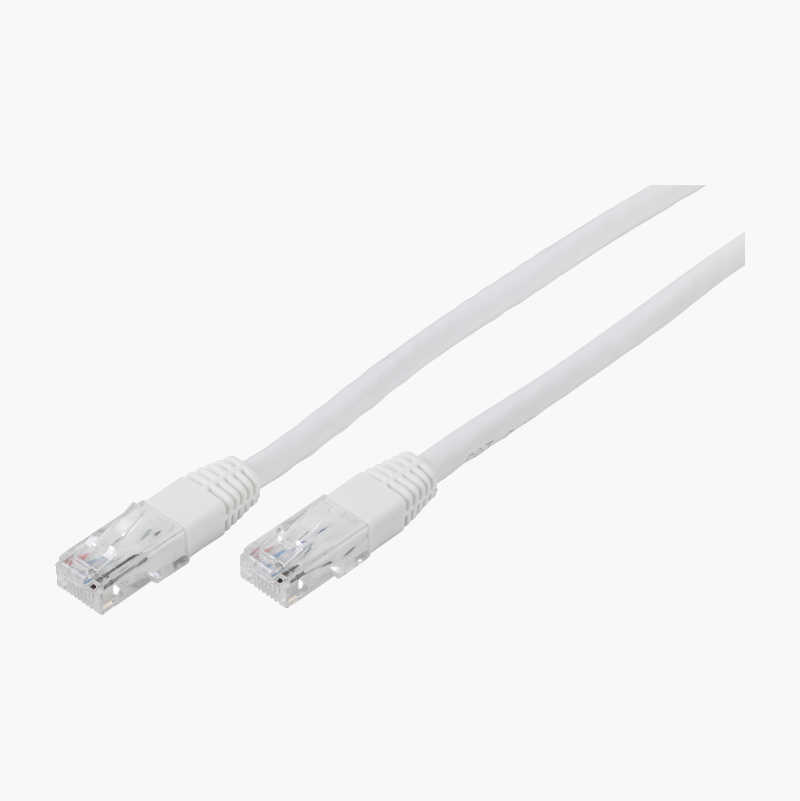

Verkkokaapeli, CAT-6 UTP, 0,25 m

Suojaamaton. Gigabit-verkkoon. Kestää kaistanleveyden 250 Mhz. Kullatut ja valetut RJ45-liittimet. Uros-uros.

www.biltema.fi



[jessenic]

Eiköhän tuo standardit täytä kun Cat6 luvataan, jos ei muita vaatimuksia kaapelille ole.



[Mikkos]

Eiköhän tuo standardit täytä kun Cat6 luvataan, jos ei muita vaatimuksia kaapelille ole.

Ei mitään käryä tarviiko olla vaatimuksia.. vetoa on joitain kymmeniä metrejä per pistoke ja menee lattian varassa listan alla.



[Mikkos]

Eiköhän tuo standardit täytä kun Cat6 luvataan, jos ei muita vaatimuksia kaapelille ole.

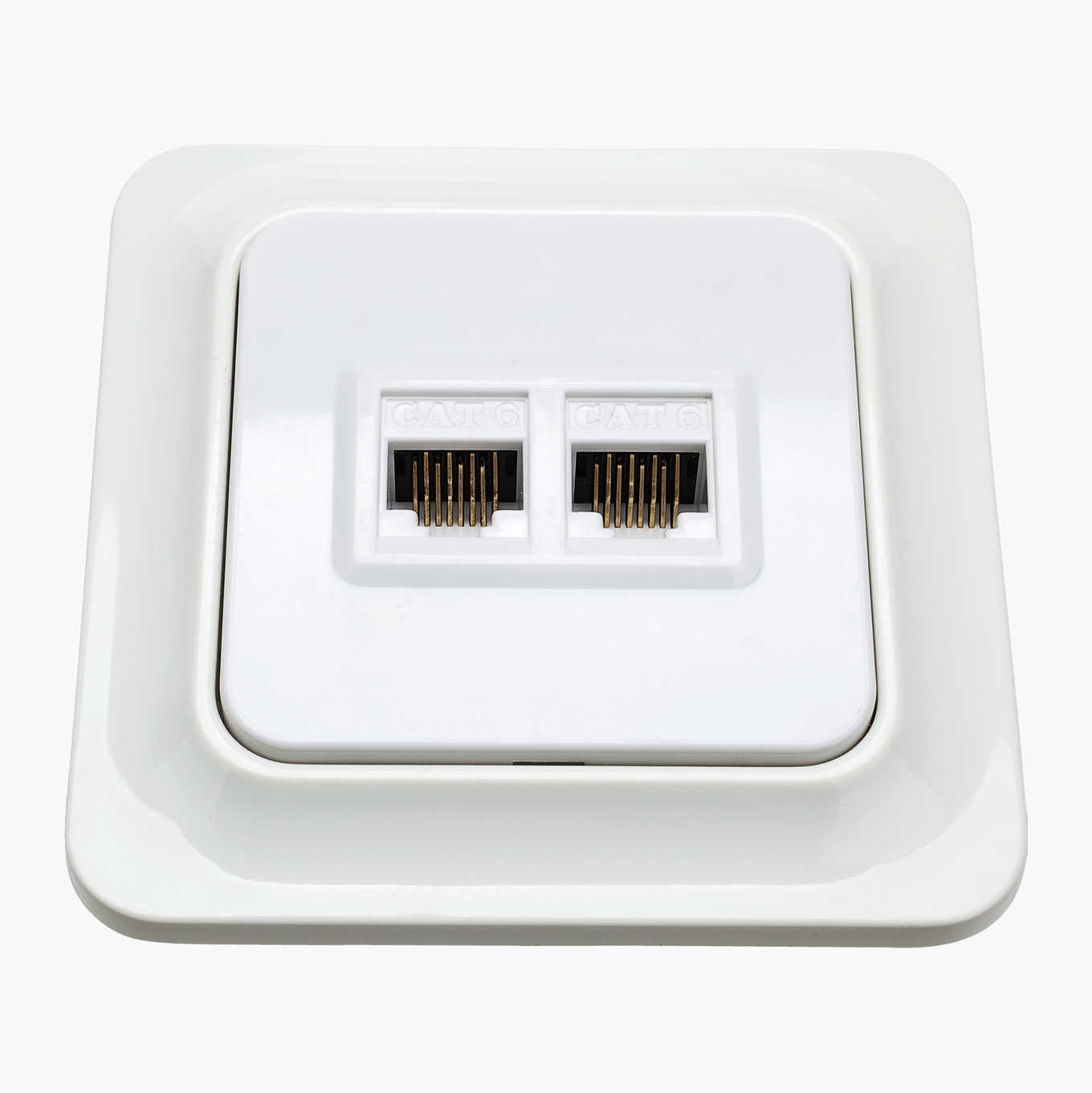

Nii joo ja ymmärsinkö oikein että kun tuo on parikaapeli niin siihen käy tällainen rasia:



[Kilkenblad]

Nii joo ja ymmärsinkö oikein että kun tuo on parikaapeli niin siihen käy tällainen rasia:

Kaapeli ja rasia näyttävät oikein passeleilta.



[dot1q]

ja menee lattian varassa listan alla.

Hoplaa! Tässä on mahdollisuus sässiä, jos menet 90' asteen kulmista yli taittamalla kaapelin seinän kulman mukaan. Cat6 kaapelia suosittelen, antaa enemmän anteeksi tällaista kuin Cat6a tai cat7 jne "ylemmät" luokat. Eli katso kaapelin taivutussäde ja älä tee sitä tiukempia mutkia. Sillä varmistat 1 Gbps nopeuden ja mahdollisesti jopa 10Gbps toimii.



[Pakana]

Nii joo ja ymmärsinkö oikein että kun tuo on parikaapeli niin siihen käy tällainen rasia:

Käy, mutta kannattaa hommata rasiat jotka ovat helppoja asentaa eikä vaadi erikoistyökaluja.. Esim Schneiderin actassi sarja on tuollainen, ovat tietysti hieman kalliimpia, mutta ei se hinta ero kovin merkittävä ole kokonaisuudessa.



[Copper]

Käy, mutta kannattaa hommata rasiat jotka ovat helppoja asentaa eikä vaadi erikoistyökaluja.. Esim Schneiderin actassi sarja on tuollainen, ovat tietysti hieman kalliimpia, mutta ei se hinta ero kovin merkittävä ole kokonaisuudessa.

@Mikkos Mieluusti kannattaa tosiaan tuhlata pari euroa enemmän, että rasiat saa kytkettyä ilman työkaluja (tai no se normi ruuvari, puukko vaipan kuorimiseen ja sivarit katkomiseen. Mutta ei tarvi ostaa erikseen työkalua)



[Mikkos]

@Mikkos Mieluusti kannattaa tosiaan tuhlata pari euroa enemmän, että rasiat saa kytkettyä ilman työkaluja (tai no se normi ruuvari, puukko vaipan kuorimiseen ja sivarit katkomiseen. Mutta ei tarvi ostaa erikseen työkalua)

Kiitos vinkistä! Saa linkata ja ehdottaa hyviä settejä mitä amatöörikin osaa käyttää! En ole näitä koskaan laittanu mutta ajattelin rempan yhteydessä samalla vedellä piuhoja.



[Mikkos]

Hoplaa! Tässä on mahdollisuus sässiä, jos menet 90' asteen kulmista yli taittamalla kaapelin seinän kulman mukaan. Cat6 kaapelia suosittelen, antaa enemmän anteeksi tällaista kuin Cat6a tai cat7 jne "ylemmät" luokat. Eli katso kaapelin taivutussäde ja älä tee sitä tiukempia mutkia. Sillä varmistat 1 Gbps nopeuden ja mahdollisesti jopa 10Gbps toimii.

Mikä noissa kulmissa mättää? Eikö kaapeli kestä sitä vai hä? Eikö se sähkö kulje siinä kuin suorassakin?
Ei silti, en ihan tiukkaa kulmaa laita kun samalla menee lattia uusiks niin sieltä voi tehdä lattian alla vähän loivemman kulman.



[Markok]

Mikä noissa kulmissa mättää? Eikö kaapeli kestä sitä vai hä? Eikö se sähkö kulje siinä kuin suorassakin?
Ei silti, en ihan tiukkaa kulmaa laita kun samalla menee lattia uusiks niin sieltä voi tehdä lattian alla vähän loivemman kulman.

Sähkö kulkee kyllä, ja kaapeli kestää. Liikenne siinä kaapelissa on korkeaa taajuutta ja se ei "pysy" kaapelissa jos tekee liian tiukkoja mutkia, tulee ylikuuluvuutta. Tämä taas aiheuttaa pakettien hukkumista ja tästä seuraa ensin nopeuden lasku ja tarvittaessa koko linkki ei muodostu. Kannattaa perehtyä korkeataajuustekniikkaan jos et usko.



[Mikkos]

Sähkö kulkee kyllä, ja kaapeli kestää. Liikenne siinä kaapelissa on korkeaa taajuutta ja se ei "pysy" kaapelissa jos tekee liian tiukkoja mutkia, tulee ylikuuluvuutta. Tämä taas aiheuttaa pakettien hukkumista ja tästä seuraa ensin nopeuden lasku ja tarvittaessa koko linkki ei muodostu. Kannattaa perehtyä korkeataajuustekniikkaan jos et usko.

Ei kyllä mä uskon, siks mä kysyinkin kun en ymmärrä asiasta mitään. En ole tollaisesta kuullutkaan niin hyvä että joku selvensi niin olen taas pykälää viisaampi.
Onko noissa joku minimisäde tai jotain millä vielä tavara kulkee? Ja puhun nyt tosta Bilteman halpiskaapelista.



[Ogeli]

Muakin kiinnostais printattava sivu RJ45 väreistä tyyliin:
Google RJ45 haku



[jessenic]

Kiitos vinkistä! Saa linkata ja ehdottaa hyviä settejä mitä amatöörikin osaa käyttää! En ole näitä koskaan laittanu mutta ajattelin rempan yhteydessä samalla vedellä piuhoja.

Kannattaa laittaa samaa sarjaa mitä sähkökalusteetkin, niin tulee yhtenäinen ulkonäkö. Keystone-rei'illä saa kaikkiin kalustesarjoihin peitelevyjä ja työkaluttomat keystone-liittimet on edullisia ja helppoja.



[Mikkos]

Kannattaa laittaa samaa sarjaa mitä sähkökalusteetkin, niin tulee yhtenäinen ulkonäkö. Keystone-rei'illä saa kaikkiin kalustesarjoihin peitelevyjä ja työkaluttomat keystone-liittimet on edullisia ja helppoja.

Mä olen ihan untamo niin viittikko laittaa mitä kaikkea tarviin kun vedän piuhan huoneesta a huoneeseen b. Pinta-asennusrasialla.



[Copper]

Ei kyllä mä uskon, siks mä kysyinkin kun en ymmärrä asiasta mitään. En ole tollaisesta kuullutkaan niin hyvä että joku selvensi niin olen taas pykälää viisaampi.
Onko noissa joku minimisäde tai jotain millä vielä tavara kulkee? Ja puhun nyt tosta Bilteman halpiskaapelista.

Nopea google: https://www.sahkonumerot.fi/0270752/doc/catalogue/

LexComin sisäkaapelilla taivutussäde on 23,6mm. Eli menee kyllä hyvinkin pienen listan sisällä.

Edit: Nopeasti kun kattoo, niin virheitähän sattuu. Cat6 UTP >25mm.



[jessenic]

Muakin kiinnostais printattava sivu RJ45 väreistä tyyliin:
Google RJ45 haku

Mulla on tämä printattuna paperille:

Ja B:n mukaan kytken aina, koska "yleisempi". Sinänsä ei väliä kunhan molemmat päät samalla lailla.



[jessenic]

Mä olen ihan untamo niin viittikko laittaa mitä kaikkea tarviin kun vedän piuhan huoneesta a huoneeseen b. Pinta-asennusrasialla.

Liitä tähän kuva vaikka sähkökalusteista (pistorasiat/valokatkaisijat) jos haluat saman tyyliset datarasiat.

Käytännössä tarvitset:
- Pintakehys
- Keystone keskiölevy
- Peitelevy
- Keystone-liittimet



[Mikkos]

Liitä tähän kuva vaikka sähkökalusteista (pistorasiat/valokatkaisijat) jos haluat saman tyyliset datarasiat.

Käytännössä tarvitset:
- Pintakehys
- Keystone keskiölevy
- Peitelevy
- Keystone-liittimet

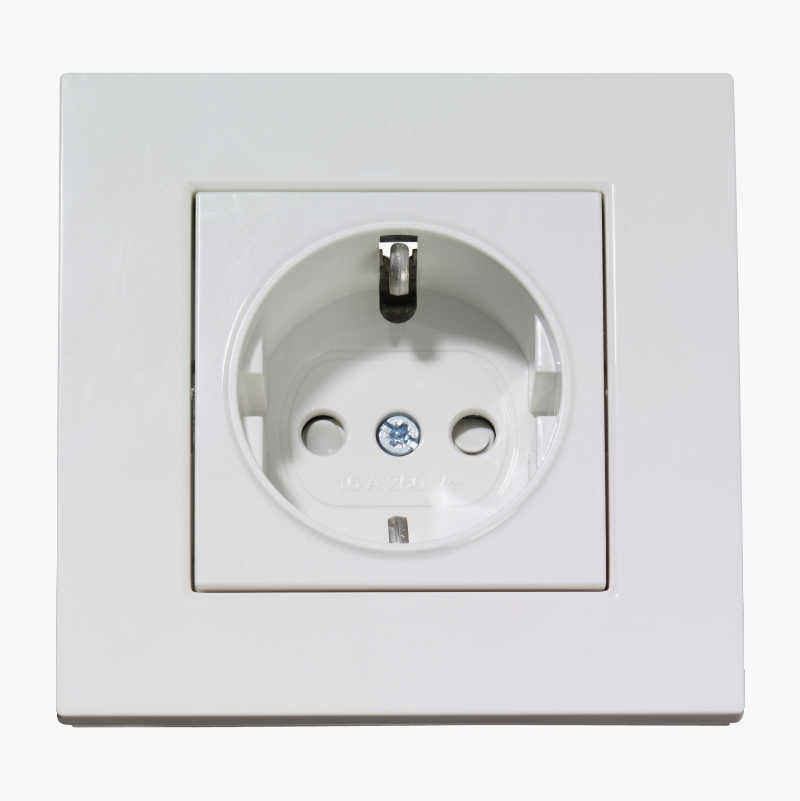

Mulla on Bilteman valokatkaisijat ja pistorasiat.
Tätä sarjaa

Pistorasia

Pistorasia

www.biltema.fi



[Pakana]

Mulla on tämä printattuna paperille:

Ja B:n mukaan kytken aina, koska "yleisempi". Sinänsä ei väliä kunhan molemmat päät samalla lailla.

B on yleisempi siksi koska se on helpompi tuohon liittimeen laittaa koska kaapelissa on pääsääntöisesti ruskea ja oranssi pari vastakkaisilla puolilla. A kytkennällä ne täytyy koittaa saada menemään ristiin tuon liittimen sisällä, eikä siellä ole liikaa tilaa.



[Pakana]

Mulla on Bilteman valokatkaisijat ja pistorasiat.
Tätä sarjaa

Pistorasia

Pistorasia

www.biltema.fi

Kuvittelisi että se bilteman rasia ei mitään erikoistyökalua tarvitse, mutta samalla niissä kaikkein halvimmissa on usein aika paljon ongelmia..

Sellainen semisaman näköinen ratkaisu olisi laittaa ABB impressivo sarjan datarasia, joka on myös kulmikas ja laajasti saatavilla.
