2.5, 5 ja 10Gb ethernet kotona

Mitäs kansa nykyään ehdottaa 2.5gb kytkimeksi? Portteja saisi olla ainakin 8kpl, ainakin webbihallinta ja mieluiten räkkiasennettava. PoE porteille ei tarvetta. Siihen tarkoitukseen on oma kytkin jo olemassa.

Tarve olisi kodin ns. runkokytkin muuttaa moiseksi, ja sen perässä toki olisi vielä gigainen kytkin jota suurin osa kodin vermeistä käyttää.
Talon kaapelointi on Cat6, varmaan maksimi pituus jossain 30-40m luokassa.

Kolmen koneen väliset yhteydet olisi tarkoitus saada 2.5gb nopeuteen. Sitä myöten myös hyvän hinta-/laatusuhteen omaavia PCIe verkkokortteja saapi ehdotella.
Toki samalla XT8 AiMeshin ethernet-backhauli samalla saisi 2.5gb nopeuden.

Viimeksi muokattu:
Mitäs kansa nykyään ehdottaa 2.5gb kytkimeksi? Portteja saisi olla ainakin 8kpl, ainakin webbihallinta ja mieluiten räkkiasennettava. PoE porteille ei tarvetta. Siihen tarkoitukseen on oma kytkin jo olemassa.
Mikrotik CRS310-8G+2S+IN Tuo on omalla hankintalistalla, jahka on edelliset hankinnat on saatu ajettua tuotantoon (3x Lenovo M920Q + Connect X3 verkkokortit). Mukavasti saat myös päivitysreitin 10 Gigan verkkoon tuosta Mikrotikin kautta.

Mitäs kansa nykyään ehdottaa 2.5gb kytkimeksi? Portteja saisi olla ainakin 8kpl, ainakin webbihallinta ja mieluiten räkkiasennettava. PoE porteille ei tarvetta. Siihen tarkoitukseen on oma kytkin jo olemassa.

Tarve olisi kodin ns. runkokytkin muuttaa moiseksi, ja sen perässä toki olisi vielä gigainen kytkin jota suurin osa kodin vermeistä käyttää.
Talon kaapelointi on Cat6, varmaan maksimi pituus jossain 30-40m luokassa.

Kolmen koneen väliset yhteydet olisi tarkoitus saada 2.5gb nopeuteen. Sitä myöten myös hyvän hinta-/laatusuhteen omaavia PCIe verkkokortteja saapi ehdotella.
Toki samalla XT8 AiMeshin ethernet-backhauli samalla saisi 2.5gb nopeuden.

Ite aloittaisin tarkastelun ServeTheHomen nettisivuilta ja YouTube-kanavalta. Patrick ja muut tyypit on tehnyt todella laajaa testailua noista kytkimistä.

Ja edellisellä sivulla on myös osittain sopiva kytkin, hallinnasta ei hän ei puhunut ja räkkiasennus on myös kysymysmerkki: 2.5, 5 ja 10Gb ethernet kotona

Ei hallintaa eikä valitettavasti räkkiasennusta myöskään.

Itelle se sun hankkima kytkin olis lähes täydellinen (en tarvi PoE:a, jolla säästäis varmaan 2€ :lol:) hoitamaan 2,5GbE yhteyksiä alavirtaan ensisijaisesta 16-porttisesta (portit yhdessä rivissä) hallittavasta kytkimestä (välissä tietenkin reititin/palomuuri).

Piirtelin ihan kaavion ja laskin et minimi on hallittava,16-porttinen, yksi rivinen, 1GbE-kytkin (sis. fyysiset koko rajoitukset ja ylimääräisiä portteja ei jää jäljelle), sekä vähintään 5-porttinen (ei ylimääräisiä portteja jäljellä, ei tarvetta hallinnalle, eikä PoE:lle, eikä fyysisiä tila rajoitteita). Joten 8-porttinen 2.5GbE-kytkin jättäis tilaa kasvaa.

On tää tietotekniikka ja tietoliikennetekniikka melkonen kanin kolo :whistling:... Yhen pisteen ku saat optimoitua, niin huomaat kolme muuta jotka kaipaa huomiota...

Itelle se sun hankkima kytkin olis lähes täydellinen (en tarvi PoE:a, jolla säästäis varmaan 2€ :lol:) hoitamaan 2,5GbE yhteyksiä alavirtaan ensisijaisesta 16-porttisesta (portit yhdessä rivissä) hallittavasta kytkimestä (välissä tietenkin reititin/palomuuri).

Piirtelin ihan kaavion ja laskin et minimi on hallittava,16-porttinen, yksi rivinen, 1GbE-kytkin (sis. fyysiset koko rajoitukset ja ylimääräisiä portteja ei jää jäljelle), sekä vähintään 5-porttinen (ei ylimääräisiä portteja jäljellä, ei tarvetta hallinnalle, eikä PoE:lle, eikä fyysisiä tila rajoitteita). Joten 8-porttinen 2.5GbE-kytkin jättäis tilaa kasvaa.

On tää tietotekniikka ja tietoliikennetekniikka melkonen kanin kolo :whistling:... Yhen pisteen ku saat optimoitua, niin huomaat kolme muuta jotka kaipaa huomiota...

Mä tässä mietin, että pitäs varmaan hommata 12 porttinen SFP+ kytkin. Sais talon kytkimet 10Gb linkeillä kiinni toisiinsa ja NAS:lle kans riittäis tilaa. Ja isompi UPS on ollu kohta vuoden ”to-do” listallla. Melkonen kanin kolo tosiaan.

Nyt taidetaan olla aika lailla maksimissa, mitä voi odottaa? Verkkokorttina Realtekin 2.5GbE. Tarkkaa mallia en muista, mutta emona on Gigabyte Aorus Master X570. Vastapäässä QNAPin TS-473A, jossa pyörii Truenas Scale. Kytkimenä ZyXELMG-108.



EDIT: ilmeisesti muutkin on saaneet vastaavia tuloksia! :)

Viimeksi muokattu:
Laitoin tälläsen: 47.09€ 30% OFF|2.5G Ethernet Network Switch Unmanaged LAN Hub 4*2.5G+2*10G SFP+ Uplink Ports Fanless for NAS Wifi Router Wireless AP VDI| | - AliExpress

Speksien Input voltage: 5-12V tuntui pitävänsä paikkansa kun nakkasin tuon USB-voimassa olevan D-Linkin tilalle (sama liitin virtapiuhassa) ja homma toimii. Kortteina koneessa eBayn halvin Mellanox ja 2.5 GbE-korttein Intel 226:t. Nyt on melkein jokaikinen kone yli gigabitin linkin perässä.

Vielä kun sais jotain parempaa nettiyhteyttä.

Tilasinpa mielenkiinnosta, kun hintakaan ei kova ollut, kaksi tällaista https://www.amazon.de/-/en/gp/product/B09HGRK5XB/?th=1
Kytkimeksi tulee, ei kylläkään hallittava vielä :( , QSW-1208-8C | Hardware Specs

Jos tuon taakse saisi kolme PCtä 2.5GB nopeudella, sekä 2x Asuksen XT8 purkkien backhaulin kun tukee 2.5GB. Niin ja Buffalon NASsissa on suoraan 10GB verkkokortti.
10GB korttejahan noihin PC koneisiin olisi voinut myös haalia, mutta hinnat vielä aikasta suolaiset. Mutta testaillaan näillä jahka romut saapuvat.

Perhana kun tuo kytkin laitettava ristikytkennän seinäräkkiin, tarkoittaa vaan sitä että pitäisi taas jaksaa yksi siiamilainen vetää työhuoneen ja ristikytkennän väliin.... Eivain jaksaisi taas :D
Tyhmänä en ihan loppuun asti ajatellut kun pari kk sitten kaksi paria vedin :p

Nyt taidetaan olla aika lailla maksimissa, mitä voi odottaa? Verkkokorttina Realtekin 2.5GbE. Tarkkaa mallia en muista, mutta emona on Gigabyte Aorus Master X570. Vastapäässä QNAPin TS-473A, jossa pyörii Truenas Scale. Kytkimenä ZyXELMG-108.



EDIT: ilmeisesti muutkin on saaneet vastaavia tuloksia! :)

Mites uppi nopeudet tuolla realtekin piirillä?

10GB korttejahan noihin PC koneisiin olisi voinut myös haalia, mutta hinnat vielä aikasta suolaiset. Mutta testaillaan näillä jahka romut saapuvat.

10GB korttien hinnoista vähän omakohtaista kokemusta:

Eli jos haluaa suht halvalla etsiä 10GB RJ45 kortteja, niin yksi vaihtoehto on nämä käytetyt serveri kortit, esim. tämä:
https://www.ebay.com/itm/266544313109

Tuo on siis joku HPE serverin kortti ja tarvitsee kaverikseen ”PCI X8 to FlexibleLOM” adapterin, jotta toimii normi emolevyssä:
PCIE X8 to FlexibleLOM Quad Port For HP 331FLR 366FLR 544FLR 561FLR 533FLR-T | eBay

Kokonaishinnaksi tuli joku reilu ~50€, ja jonkin aikaa sain odotella tuota adapteria kiinasta. Mutta kortti toimi HTPC koneessa heittämällä, ja 10GB yhteys toimii hienosti CAT6 piuhalla Mikrotikin CRS312 kytkimen kanssa. Tuossa kortissa on siis kaksi RJ45 porttia, ja näkyy Windowsissa kahtena 10GBE korttina. Varmaan Linuxissa tai Windows serverissä saisi link aggregationillä yhdistämällä toimimaan 20GB yhteydellä, jos siis kytkin tukee. Minulla on tuo kortti on Windows 10 Pro HTPC koneessa, niin en ole tuota yhdistämistä testannut kun käyttöjärjestelmä ei tue. Muuten tuo kortti on toiminut nyt noin vuoden ajan moitteetta.

Pöytäkonessa (Windows) minulla on sitten Mellanox Connect-X2 kuitukortti, niitä saa Ebaystä parilla kympillä:
Mellanox ConnectX-2 MNPA19-XTR PCIe x8 NIC 10 Gigabit 10GBe SFP+ Port Adapter | eBay

OM4 kuidut olen hakenut Triosoftista, ja kuitumuuntimina olen käyttänyt näitä, ovat todella halpoja:
SFP-10G-SR-ML SFP+SR 10Gb/s 850nm Multimode SFP+ Transceiver Mellanox Compatible | eBay
Testattu toimivaksii Mellanox, Unifi ja Mikrotikin laitteiden kanssa.

Tilasinpa mielenkiinnosta, kun hintakaan ei kova ollut, kaksi tällaista https://www.amazon.de/-/en/gp/product/B09HGRK5XB/?th=1
Kytkimeksi tulee, ei kylläkään hallittava vielä :( , QSW-1208-8C | Hardware Specs

Jos tuon taakse saisi kolme PCtä 2.5GB nopeudella, sekä 2x Asuksen XT8 purkkien backhaulin kun tukee 2.5GB. Niin ja Buffalon NASsissa on suoraan 10GB verkkokortti.
10GB korttejahan noihin PC koneisiin olisi voinut myös haalia, mutta hinnat vielä aikasta suolaiset. Mutta testaillaan näillä jahka romut saapuvat.

Perhana kun tuo kytkin laitettava ristikytkennän seinäräkkiin, tarkoittaa vaan sitä että pitäisi taas jaksaa yksi siiamilainen vetää työhuoneen ja ristikytkennän väliin.... Eivain jaksaisi taas :D
Tyhmänä en ihan loppuun asti ajatellut kun pari kk sitten kaksi paria vedin :p

Tänään pääsi vähän kokeilemaan...

Työasemaan ja toiseen palvelimeen nuo 2.5GB kortit tökin, välissä tuo Qnapin kytkin.
Win10 default ajureilla ei juuri yli gigan menty, mutta ajureiden päivityksellä mentiin näin;

[ ID] Interval Transfer Bandwidth
[ 4] 0.00-1.00 sec 277 MBytes 2.32 Gbits/sec
[ 4] 1.00-2.00 sec 282 MBytes 2.37 Gbits/sec
[ 4] 2.00-3.00 sec 283 MBytes 2.37 Gbits/sec
[ 4] 3.00-4.00 sec 283 MBytes 2.37 Gbits/sec
[ 4] 4.00-5.00 sec 282 MBytes 2.37 Gbits/sec
[ 4] 5.00-6.00 sec 283 MBytes 2.37 Gbits/sec
[ 4] 6.00-7.00 sec 283 MBytes 2.37 Gbits/sec
[ 4] 7.00-8.00 sec 283 MBytes 2.37 Gbits/sec
[ 4] 8.00-9.00 sec 283 MBytes 2.37 Gbits/sec
[ 4] 9.00-10.00 sec 283 MBytes 2.37 Gbits/sec
- - - - - - - - - - - - - - - - - - - - - - - - -
[ ID] Interval Transfer Bandwidth
[ 4] 0.00-10.00 sec 2.75 GBytes 2.37 Gbits/sec sender
[ 4] 0.00-10.00 sec 2.75 GBytes 2.37 Gbits/sec receiver

Hemmetti kun pistin jo backupit laulamaan NASsi purkkiin niin ei vielä pääse kokeilemaan mitä sinne jaksaa puskea. Siinä siis kiinteä 10GB kortti, joka ainakin Qnapin paneelin ja oman dashboardinsa puolelta kertoo että yhteys olisi sen 10GB.
Noh, kokeilla huomenissa sitten.
Mutta ainakin ensi testit noilla halpis korteilla antoivat hyvinkin yli tuplat gigaiseen nopeuteen verrattuna :)

Ah, ja reversenä...

Reverse mode, remote host is sending
[ ID] Interval Transfer Bandwidth
[ 4] 0.00-1.00 sec 283 MBytes 2.38 Gbits/sec
[ 4] 1.00-2.00 sec 283 MBytes 2.37 Gbits/sec
[ 4] 2.00-3.00 sec 283 MBytes 2.37 Gbits/sec
[ 4] 3.00-4.00 sec 283 MBytes 2.37 Gbits/sec
[ 4] 4.00-5.00 sec 232 MBytes 1.95 Gbits/sec
[ 4] 5.00-6.00 sec 232 MBytes 1.94 Gbits/sec
[ 4] 6.00-7.00 sec 182 MBytes 1.53 Gbits/sec
[ 4] 7.00-8.00 sec 282 MBytes 2.37 Gbits/sec
[ 4] 8.00-9.00 sec 232 MBytes 1.95 Gbits/sec
[ 4] 9.00-10.01 sec 249 MBytes 2.08 Gbits/sec
- - - - - - - - - - - - - - - - - - - - - - - - -
[ ID] Interval Transfer Bandwidth
[ 4] 0.00-10.01 sec 2.48 GBytes 2.13 Gbits/sec sender
[ 4] 0.00-10.01 sec 2.48 GBytes 2.13 Gbits/sec receiver

Tosiaan backuppi laulamassa niin ehkäpä tämäkin vähän tasoittuu tuosta heittelystä.

Hemmetti kun pistin jo backupit laulamaan NASsi purkkiin niin ei vielä pääse kokeilemaan mitä sinne jaksaa puskea. Siinä siis kiinteä 10GB kortti, joka ainakin Qnapin paneelin ja oman dashboardinsa puolelta kertoo että yhteys olisi sen 10GB.

Hieman vielä omia kokemuksia myös näistä kaupallisten NAS purkkien 10GB yhteyksistä; Eli mulla on siis 10GB verkko joka koneessa ja NAS purkkina QNAP TS-431Xeu, jossa yksi SFP+ 10GB portti. Tuossa NAS purkissa on 3 kpl 8TB Seagate Ironwolf levyjä, ja sitten yksi 1TB Samsung SSD cache levynä. SSD cache levy auttaa kyllä paljon siirtonopeuksissa, mutta se on valitettavasti SATA liitännällä, eli jo senkin puolesta maksimi nopeus lienee jotain 6GBit/s luokkaa.

Tuolla setupilla saan NAS purkilta 10GB verkossa jotain 400MByte/s – 500MByte/s luku- ja kirjoitusnopeuksia. Siis ehkä hieman alle puolet siitä mihin 10GB verkko kykenee siirtämään kahden muun PC:n välillä, joissa molemmissa nopeita NVME levyjä. Tuossa QNAP NAS:issa pyörii myös Dockerissa OpenSpeedTest serveri, ja sitä vastaan nopeus näyttää jotain 6GBit/s.

Eli vaikka NAS purkissa olisikin 10GB verkkokortti sisäänrakennettuna, voi olla paljon mahdollista että (laitteesta riippuen) koko kaistaa ei pääse hyödyntämään. Näin ollen esim. kaksi 2,5GB linkkiä PC koneesta yhdistettynä kytkimelle voi ihan hyvin olla lähellä NAS purkin maksimi suorituskykyä. Ilmeisesti auttaisi paljon, jos NAS tukisi cache levyinä nopeita M2 NVME levyjä, mutta itse en NAS purkkia hankkiessa valitettavasti tajunnut tätä edes ajatella :(

Haaveissa ois rakentaa alusta alkaen itse kunnollinen ja nopea TrueNAS serveri, mutta ihan ei juuri nyt riitä budjettia siihen.

QNAP NAS:issa pyörii myös Dockerissa OpenSpeedTest serveri,
Kiitoksia ei ole dockeria mutta kätevä nopeusmittauksiin selaimella :)
Linuxiin meni heittämällä (popos ja debian mint)
Vielä puuttuu merkkipohjainen serveri ja freebsd versio.

Väh. cat6a-kaapeli, niin menee 10Gbit/s 100metrin matkalla. Tai no cat6 menee 10Gbit/s max 55metriä.

Niin, kuten sanoin että niin lyhyet vedot ettei kuituun kannata siirtyä :)
Cat6 on talon kaapelointi tehty.
Ja tosiaan tuossa qnapissa on 4x 10bGB sfp+ paikkaa joihin haluaisin rj45 liittimellän olevat sfp palikat jotta ne saisi käyttöön.
Loput 8 porttia ovat comboja.

Täällä on 2000-luvun puolivälissä rakennetussa omakotitalossa cat5e kaapelointi. Pisin matka päätelaitteesta päätelaitteeseen luokkaa 30m ja vielä meni 10GB läpi. Matkaa ei varmaan kärsisi yhtään laittaa lisää. Tämä lähinnä muistutuksena, että ei välttämättä kannata ensimmäisenä alkaa uusimaan kaapelointia jos haluaa siirtyä nopeampiin verkkoihin.

Jos ne laitteet on alle kolmen metrin päässä toisistaan niin laita DA-kaapelit. Eivät maksa mitään ja ei tule lämpöhukkaa turhasta RJ45-muunnoksesta. eBaystä ja ties mistä noita saa.

Jos ne laitteet on alle kolmen metrin päässä toisistaan niin laita DA-kaapelit. Eivät maksa mitään ja ei tule lämpöhukkaa turhasta RJ45-muunnoksesta. eBaystä ja ties mistä noita saa.
Tätä minäkin mietin, mutta ehkä tässä tapauksessa ei ole SFP portteja toisella puolella?

Jos ne laitteet on alle kolmen metrin päässä toisistaan niin laita DA-kaapelit. Eivät maksa mitään ja ei tule lämpöhukkaa turhasta RJ45-muunnoksesta. eBaystä ja ties mistä noita saa.
Tätä minäkin mietin, mutta ehkä tässä tapauksessa ei ole SFP portteja toisella puolella?

Joo ei ole SFP portteja toisella puolella. Piuhan pituus ~10-15m.
Pakko tosiaan tuolta toimiston puolelta ihan tuolla vedetyllä Catilla saada se kytkentä.
Kaappi jossa laitteet ovat, sisältää myös gigaisen kytkimen, mutta tuo 10GB kytkin on taas ristikytkennässä. Suoraan 3-4 koneelta pitäisi tähän 10GB kytkimeen yhteys saada. Loppuu vain nuo combo portit justkohta kesken.
Gigaisen kytkimen takana on sitten muita härveleitä joihin ei ole ihan hetkeen tulossa nopeampia verkkokortteja :)

Ei olisi hinnalla pilattu 2,5G/10G hallittava kytkin jos vain uskaltaisi kokeilla…

Horalco kiinasta

Kuinkahan suuri riski näissä on, nimittäin parilla tällaisella päivittäisi koko verkon uuteen nopeusluokkaan.

Pari tollasta, mut tyhmämallia ollut nyt muutaman kuukauden, toimii. Plussaa siitä et esim. Hue-bridgen barrel-koko muuntajassa niin eBaystä saa USB-virtajohdon alle kympillä ja speksien ja kokemusten mukaan toimii myös 5V-sähköllä

Pari tollasta, mut tyhmämallia ollut nyt muutaman kuukauden, toimii. Plussaa siitä et esim. Hue-bridgen barrel-koko muuntajassa niin eBaystä saa USB-virtajohdon alle kympillä ja speksien ja kokemusten mukaan toimii myös 5V-sähköllä

Kiitos rohkaisusta. Uskalsin laittaa pari tilaukseen, eihän tuossa korkealta putoa.

Onko kokemusta mikä "SFP+ 10G ethernet RJ45" GBIC toimisi Horacon ZX-SWTG124AS mallin kanssa varmasti, vai voiko olettaa että kaikki SFP+:t toimii?

Haaveilin että muuttaisi vanhan rintamiestalon runkoverkon 10G, kun kaapelointi CAT 6 tai 6A ja matkat melko lyhyitä 10 - 40m pääsääntöisesti. Hallittavaa Horacon kytkintä katsonut, malli ZX-SWTG124AS . Kysymys on myös että toimisiko tuon kanssa vanha QNAP 316 NAS purkki niin että saan 2 x 1G tiimattua 2G linkiksi. Ainakin Horacot tukee link aggregationia mutta tarkempia speksejä ei ole. Pitäisi varmaan olla LACP/ROUND ROBIN että saisi koko kaistan käyttöön QNAPin dokkareiden mukaan? Clientit tosin vain 2.5G joten 10G runko on aika reilu, mutta olisi kasvunvaraa. Vanhoista servereistä jäänyt parikin 2 x 10G GBIC verkkokorttia joten työasemia saisi niilläkin verkkoon jos tulisi tarve. GBICcejä ei tosin ole kuin kuidulle joten niitäkin pitäisi tilata. Ei varmaan järkeä ellei NAS joskus vaihdu 10G malliin.

Onko kokemusta mikä "SFP+ 10G ethernet RJ45" GBIC toimisi Horacon ZX-SWTG124AS mallin kanssa varmasti, vai voiko olettaa että kaikki SFP+:t toimii?

Haaveilin että muuttaisi vanhan rintamiestalon runkoverkon 10G, kun kaapelointi CAT 6 tai 6A ja matkat melko lyhyitä 10 - 40m pääsääntöisesti. Hallittavaa Horacon kytkintä katsonut, malli ZX-SWTG124AS . Kysymys on myös että toimisiko tuon kanssa vanha QNAP 316 NAS purkki niin että saan 2 x 1G tiimattua 2G linkiksi. Ainakin Horacot tukee link aggregationia mutta tarkempia speksejä ei ole. Pitäisi varmaan olla LACP/ROUND ROBIN että saisi koko kaistan käyttöön QNAPin dokkareiden mukaan? Clientit tosin vain 2.5G joten 10G runko on aika reilu, mutta olisi kasvunvaraa. Vanhoista servereistä jäänyt parikin 2 x 10G GBIC verkkokorttia joten työasemia saisi niilläkin verkkoon jos tulisi tarve. GBICcejä ei tosin ole kuin kuidulle joten niitäkin pitäisi tilata. Ei varmaan järkeä ellei NAS joskus vaihdu 10G malliin.

Tämä sama kiinnostaisi myös itseäni. Saisin nämä kytkimet toisiinsa kiinni ja ei tarvitsisi cat6a:n rinnalle alkaa kuitua vetämään.

Ei olisi hinnalla pilattu 2,5G/10G hallittava kytkin jos vain uskaltaisi kokeilla…

Horalco kiinasta

Kuinkahan suuri riski näissä on, nimittäin parilla tällaisella päivittäisi koko verkon uuteen nopeusluokkaan.
Itse laitoin tuon kytkimen tilaukseen joulukuun puolella. Hinta ei kyllä ole enää niin houkutteleva kupari SFP+ moduleiden ostamisen jälkeen, vastaavia Realtek-kytkimiä kun on tarjolla RJ45 & SFP+ tai 2xRJ45 muodossa. Toki kuitujen tai DACien kanssa tuo HORACO on mukavan hintainen.

Onko suosituksia hyvistä pienikokoisista 10gbe kytkimistä, mitkä mieluiten vielä saisivat virtansa PoE:n (+ ja ++ myös ok) kautta? 4 porttia riittäisi mutta 8 olisi täydellinen, sikäli kun koko antaa myöden.

Onko suosituksia hyvistä pienikokoisista 10gbe kytkimistä, mitkä mieluiten vielä saisivat virtansa PoE:n (+ ja ++ myös ok) kautta? 4 porttia riittäisi mutta 8 olisi täydellinen, sikäli kun koko antaa myöden.

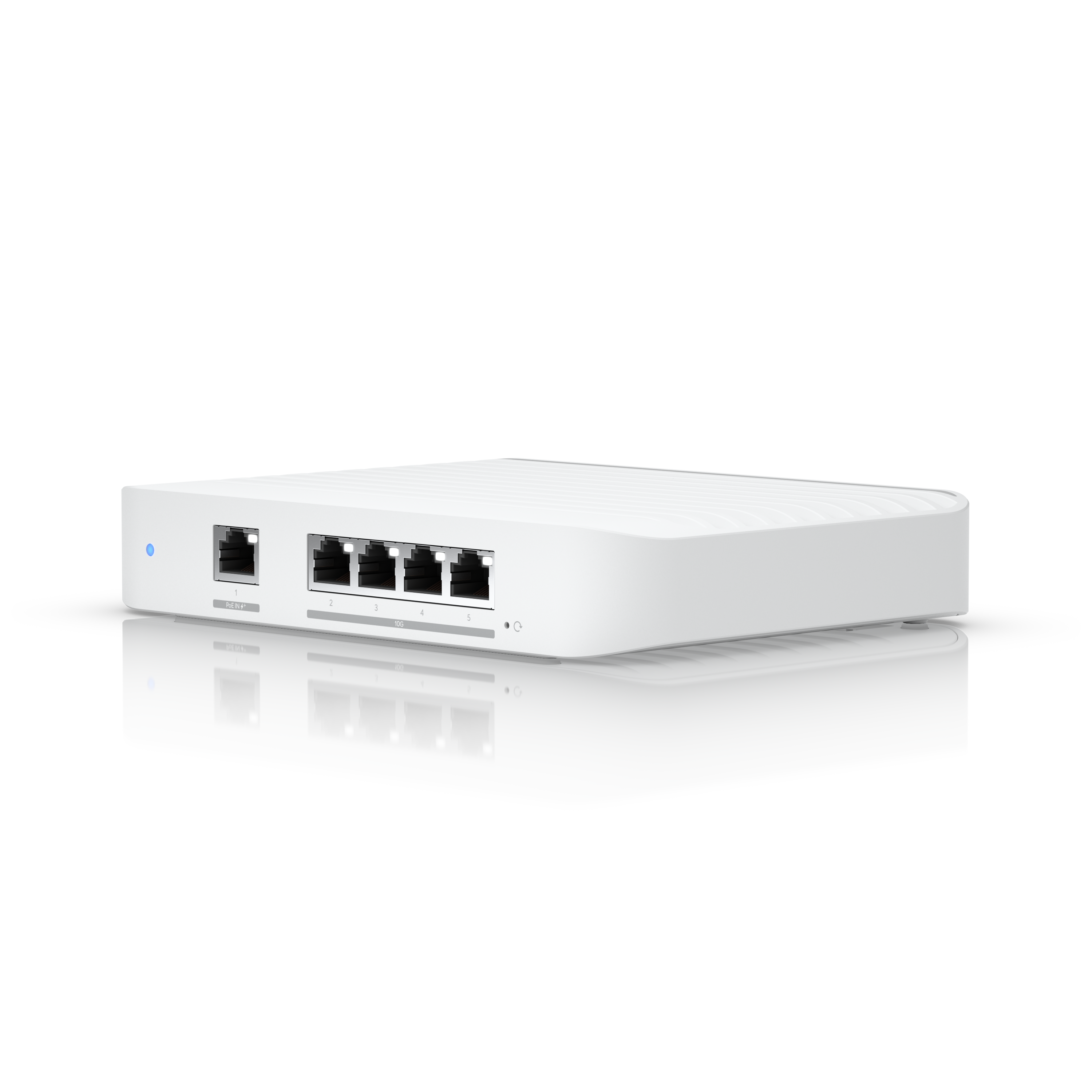

Ei ole kokemusta, mutta Ubiquitilta löytyy Unifi Flex XG:


PoE-in portti on sitten 1Gbps eli tarkoitettu lähinnä virransyöttöön.

Ei ole kokemusta, mutta Ubiquitilta löytyy Unifi Flex XG:


PoE-in portti on sitten 1Gbps eli tarkoitettu lähinnä virransyöttöön.

Tuo oikeastaan oli ensimmäinen vaihtoehto mitä tarkistin, mutta on kooltaan liian suuri. Lisäksi tuo 1gbps PoE-portti aiheuttaa harmaita hiuksia.

Tuli ostettu aliexpressistä pari usb 2.5gbps ethernet adapteria. Ihan hyvin tuntuvan hintaisekseen toimivan. Postikuluineen hinta kahdelle jäi alle 15euron.
En vielä ole testaillut luotettavuutta, mutta nopeus tuntuu olevan ihan sitä mitä pitääkin. Tuossa sisäverkossa ajettu openspeedtest.


Liitteet

  • speedtest_usb25.png
    119,9 KB · Luettu: 103
Unifin Pro Max 24 tänään otettu käyttöön. Qnappi sai poistua tämän tieltä kun hallinnan halusin.

Pikaiset testit ainakin näyttävät että vauhtia on riittävästi.
Synologyn NAS on kytketty 2x1GB "SMB", tuo hitain screenshotti siitä.


Liitteet

  • download_bart2_5G_from_homer2_5G.PNG
    28,3 KB · Luettu: 141
  • download_bart2_5G_from_synology_2x1GB_SMB.PNG
    38,9 KB · Luettu: 152
  • iperf3_bart2_5G_homer2_5G.PNG
    45,9 KB · Luettu: 144
  • upload_bart2_5G_to_homer2_5G.PNG
    23,1 KB · Luettu: 137
  • upload_bart2_5G_to_synology_2x1GB_SMB.PNG
    59,9 KB · Luettu: 124
Aliexpressistä tuli 3 kpl Horacon hallitsemattomia kytkimiä joissa 4 x 2.5Gbe ethernet portit ja 2 x 10Gbe SFP+ paikat. Portteja on vähän mutta hintaakaan ei ollut alennuksien kanssa kuin 39€/kpl. Tarkoitus oli vain alkuun rakentaa yksinkertainen 10G runko taloon, kolmen sijainnin välille, yksi pöytäkone 10G yhteydellä, toinen pöytäkone 2.5G yhteydellä ja tuleva "SER-truenas" pönttö 10G yhteydellä verkkoon. 10G ethernet gbiccejä on 3 kpl Horacon 10G 80m malleja ja yksi Xicom 30m malli. Kaikki toimii ja 30m+80m toimii yhdessä. Nämä 10G ethernet gbicit ovat kalliita noin 30-40€ kpl, järkevämpi olisi ollut malli jossa suoraan 10G ethernet portit, niitä nyt ei vain ollut niin halvalla tarjolla ja tarvitsin mallin jossa voisin hyödyntää SER osia (vanhoja kuitu gbiccejä ja DAC kaapeleita).

Noista 10G ethernet gbicestä voin sanoa että käyvät tosi kuumina, melkein sormia polttaa joten ei ole liioteltua ettei näitä voi vaan tumpata esim. 8kpl samaan SFP+ kytkimeen. Kytkimet ovat passiivijäähdytettyjä ja hieman hirvittää. Täytyy ehkä pultata jotkut tuulettimet niihin. Kokeilin myös laittaa pöytäkönetta vanhalla 10G DAC kaapelilla mutta taisi sattua yksi viallinen malli kun se antoi vain alle 10 Mb/s nopeutta kun pitäisi olla ~1Gb/s. Vaihto 10G gbicceihin korjasi tilanteen. Varmaan purettu irti aikanaan vähän liian väkivaltaisesti. Toinen lyhyempi DAC toimi hyvin testissä suoraan truenassin ja pöytäkoneen välillä ja antoi maksiminopeutta. DAC kaapelit olisivat halpoja mutta näköjään nekin saa aika helposti rikki. 2.5Gb yhteydet toimii myös hyvin täydellä nopeudella aliexpressistä ostetulla fenvin 2.5 kortilla.

Nälkä kasvaa syödessä joten tulevaisuudesa pitäisi jostain löytää vielä 10G kytkin jossa enemmän kuin 2 porttia ja mieluummiin suoraan ethernet malleina. 5 - 8 porttinen kinukki 10Gbe kytkin maksaa jotain 250 - 400€ väliltä joten vähän suolainen hinta vielä. Toki kun laskee hintaa €/10G portti niin onhan tuo hinta ihan linjassaan. Kaikki kallein on varmaan kuitenkin rakentaa 10GBe SFP+ gbiceillä jolloin hinta on 30-40 per portti + kytkin, eikä porttitiheys voi ethernetillä olla niin tiuha tai savu nousee. Projekti lähti sen verran laukalle että täytynee kylmään vinttivarastoon rakentaa "konehuone" johon saa laitteitta. Vanhat palvelinraudat pitää kohtuutonta meteliä eikä niitä voi mitenkään sijoittaa samaan tilaan jossa oleillaan.

Aliexpressistä tuli 3 kpl Horacon hallitsemattomia kytkimiä joissa 4 x 2.5Gbe ethernet portit ja 2 x 10Gbe SFP+ paikat. Portteja on vähän mutta hintaakaan ei ollut alennuksien kanssa kuin 39€/kpl. Tarkoitus oli vain alkuun rakentaa yksinkertainen 10G runko taloon, kolmen sijainnin välille, yksi pöytäkone 10G yhteydellä, toinen pöytäkone 2.5G yhteydellä ja tuleva "SER-truenas" pönttö 10G yhteydellä verkkoon. 10G ethernet gbiccejä on 3 kpl Horacon 10G 80m malleja ja yksi Xicom 30m malli. Kaikki toimii ja 30m+80m toimii yhdessä. Nämä 10G ethernet gbicit ovat kalliita noin 30-40€ kpl, järkevämpi olisi ollut malli jossa suoraan 10G ethernet portit, niitä nyt ei vain ollut niin halvalla tarjolla ja tarvitsin mallin jossa voisin hyödyntää SER osia (vanhoja kuitu gbiccejä ja DAC kaapeleita).

Noista 10G ethernet gbicestä voin sanoa että käyvät tosi kuumina, melkein sormia polttaa joten ei ole liioteltua ettei näitä voi vaan tumpata esim. 8kpl samaan SFP+ kytkimeen. Kytkimet ovat passiivijäähdytettyjä ja hieman hirvittää. Täytyy ehkä pultata jotkut tuulettimet niihin. Kokeilin myös laittaa pöytäkönetta vanhalla 10G DAC kaapelilla mutta taisi sattua yksi viallinen malli kun se antoi vain alle 10 Mb/s nopeutta kun pitäisi olla ~1Gb/s. Vaihto 10G gbicceihin korjasi tilanteen. Varmaan purettu irti aikanaan vähän liian väkivaltaisesti. Toinen lyhyempi DAC toimi hyvin testissä suoraan truenassin ja pöytäkoneen välillä ja antoi maksiminopeutta. DAC kaapelit olisivat halpoja mutta näköjään nekin saa aika helposti rikki. 2.5Gb yhteydet toimii myös hyvin täydellä nopeudella aliexpressistä ostetulla fenvin 2.5 kortilla.

Nälkä kasvaa syödessä joten tulevaisuudesa pitäisi jostain löytää vielä 10G kytkin jossa enemmän kuin 2 porttia ja mieluummiin suoraan ethernet malleina. 5 - 8 porttinen kinukki 10Gbe kytkin maksaa jotain 250 - 400€ väliltä joten vähän suolainen hinta vielä. Toki kun laskee hintaa €/10G portti niin onhan tuo hinta ihan linjassaan. Kaikki kallein on varmaan kuitenkin rakentaa 10GBe SFP+ gbiceillä jolloin hinta on 30-40 per portti + kytkin, eikä porttitiheys voi ethernetillä olla niin tiuha tai savu nousee. Projekti lähti sen verran laukalle että täytynee kylmään vinttivarastoon rakentaa "konehuone" johon saa laitteitta. Vanhat palvelinraudat pitää kohtuutonta meteliä eikä niitä voi mitenkään sijoittaa samaan tilaan jossa oleillaan.

Täällä vähän vastaavaa suunnitelmaa samoilla kytkimillä, mutta ajattelin tehdä 10G osuuden kuidulla (Palvelin ja pöytäkone) ja yksi koneista sitten vielä 2.5G eetterillä kiinni. Juurikin noiden 10G Ethernet palikoiden hinnan ja kuumenemisen takia. Multimode SFP+ palikat tuolle on ebaysta vitosen kipale ja kuitu ei sekään hirveitä maksa ihan jopa Suomesta hommattuna. Aikalailla eetterin hinnoissa. Palvelimesta löytyy jo 10G kortti SFP+:lla, joten tuohonkaan ei rahaa tarvitse laittaa. Yhden koneen päähän vaan pitäisi hommata Mellanoxin SFP+ kortti, jota sitäkin näyttäisi saavan ebaysta 24 eurolla.

Jonkun revikan katsoin noista halpis kytkimistä ja nähtävästi ollut paljon ongelmia DAC-kaapelien kanssa. Tiedä sitten olisiko uudemmissa revisioissa tämäkin jo korjattu.

Nälkä kasvaa syödessä joten tulevaisuudesa pitäisi jostain löytää vielä 10G kytkin jossa enemmän kuin 2 porttia ja mieluummiin suoraan ethernet malleina. 5 - 8 porttinen kinukki 10Gbe kytkin maksaa jotain 250 - 400€ väliltä joten vähän suolainen hinta vielä. Toki kun laskee hintaa €/10G portti niin onhan tuo hinta ihan linjassaan. Kaikki kallein on varmaan kuitenkin rakentaa 10GBe SFP+ gbiceillä jolloin hinta on 30-40 per portti + kytkin, eikä porttitiheys voi ethernetillä olla niin tiuha tai savu nousee. Projekti lähti sen verran laukalle että täytynee kylmään vinttivarastoon rakentaa "konehuone" johon saa laitteitta. Vanhat palvelinraudat pitää kohtuutonta meteliä eikä niitä voi mitenkään sijoittaa samaan tilaan jossa oleillaan.
Voin suositella tuota Mikrotik crs312-4c+8xg-rm kytkintä, jos sellaisen onnistut halvalla löytämään. Omani löysin ebaystä käytettynä 400€ postikuluineen, ja täytyy sanoa että on loistava laite. Ainut miinus on tuulettimien ääni lämpötilojen nousetessa. Tästä ei ole haittaa jos tuon saa piiloon juurikin vaikka ullakkovarastoon... mistä sitten omalla kohdalla homma lähtikin ihan täysin lapasesta :)

Edessä oli nimittäin ullakkovaraston remontointi, seinät ja lattiat. Sitten piti pyytää sähkäri vetämään sähköt ja tv-kaapeli telkkuserverille sisäseinän läpi. Ja sitten tietysti valokuitusen kuitu piti saada tuonne varastoon ulkoa seinän läpi. Sen jälkeen löysin edullisesti tuolle Mikrotikin kytkimelle 12u räkin... Mutta koska se näytti niin yksinäiseltä räkissä niin sinne piti hommata lisää laitteita, mm. UDM-Pro, QNAP NAS, ja kaikkea muuta lompakkoa tyhjentävää sälää. Ja koska talossa ei ollut valmiina verkkokaapelointia, niin läpivientejä ja cat6 tai kuitu vetoja oli "pakko" tehdä n kappaletta eri puolille taloa. Ja tottakai myös autotalliin saakka, koska "pitäähän" siellä olla oma tukiasema. Yms, yms.

Jälkikäteen sanottuna, nyt kun tää oma "10GB projekti" on lähes valmis, niin kyllähän tuosta aika hyvä verkko tuli mutta paljon on tullut kiroiltua matkan varrella. Ja jotain asioita ois kyllä pitänyt tehdä toisin ja suunnitella paremmin. Mutta se on sitten toinen juttu se.

Niin että kannattaa varoa kun ostaa hyvän 10GB kytkimen, homma voi tosiaan lähteä laukalle :)

Viimeksi muokattu:
Ensimmäiset kokemukset Horacon ZX-SWTG124AS hallittavista kytkimistä.

Kaikki itsellä tarvittava tuntuisi toimivan. VLanit, jne. Nopeudet hyvät tuolla 2,5G rungolla (kuitutarpeet vielä maailmalla).

Pieni outous myös löytyi ja aiheutti aluksi harmaita hiuksia. Vaikka staattisen IP:n asettamisen yhteydessä apply asettaa halutun ip:n niin mikäli tätä et käy erikseen tallentamassa niin tämä purkki ajan saatossa palauttaa itse tehdas-ip:n. Toimii siis asetetulla staattisella jonkun aikaa ja sitten vaihtuu itsekseen. So far asetukset vielä erikseen tallentamalla näyttäisi pitävän.

Pikaisella testauksella 99.72€ 58% OFF|HORACO 10Gbe SFP+ Ethernet Switch 8 Port 10000Mbps Optical SFP+ Network Switch Plug and Play Home Lab Unmanaged Switch| | - AliExpress on osoittautunut toimivaksi, jos ei tarvitse jumbo frameja / hallintaa. Söi mukisematta DAC piuhat ja optisen sfp+ moduulin.


Onkohan 115.63€ |XikeStor 8 Port 10G SFP+ L3 Managed Switch for Port Aggregation VLAN Division WEB/CLI Management DHCP Dynamic Routing| | - AliExpress halvin hallittava? Kaninkolossa taas vaihteeksi.

Tässä katsastellut Intelin 2.5G dual-kortteja.

Liekkö nämä Amazonin ~50e ihan aitoja vehkeitä? Pfsenseen ajatus siis laitella...

Pikaisella testauksella 99.72€ 58% OFF|HORACO 10Gbe SFP+ Ethernet Switch 8 Port 10000Mbps Optical SFP+ Network Switch Plug and Play Home Lab Unmanaged Switch| | - AliExpress on osoittautunut toimivaksi, jos ei tarvitse jumbo frameja / hallintaa. Söi mukisematta DAC piuhat ja optisen sfp+ moduulin.


Onkohan 115.63€ |XikeStor 8 Port 10G SFP+ L3 Managed Switch for Port Aggregation VLAN Division WEB/CLI Management DHCP Dynamic Routing| | - AliExpress halvin hallittava? Kaninkolossa taas vaihteeksi.
Itse en ainakaan löytänyt halvempaa hallittavaa. Mulla on just toi sama xikestor mutta en ole vielä edes testannut sitä.

Huawein kytkimestä pimeni 2x10G kortti niin tulipahan nyt sitten vihdoin sorruttua Mikrotikkiin. Aika iso ero oli hinnoissa suomesta vtr. maailmalta tilattuna. Valinnaksi tuli Mikrotik CRS309-1G-8S+ proshopista tilattuna vähän alta 300EUR. Ihan mielenkiintoista päästä näpertämään tuon kanssa ja katsoa kuinka jyrkkä se paljon puhuttu oppimiskäyrä tuossa on.

GUIhin liittyen muutama viesti ylläpäin omat ”bugihavainnot” Horacosta.

Tiivistettynä, Apply ei tallenna asetuksia, vaan ne on aika kiireesti käytävä tallentamassa Tools-valikon alta. Eli ensin Apply —> save. En tiedä onko bugi vai ominaisuus, mutta aiheutti harmaita hiuksia kun asetin staattisen ip:n kytkimelle ja hetken päästä siihe ei päässyt enää kiinni. Sama VLanien kanssa… Eli kun mulkkaatte asetuksia niin kannattaa tehdä pienissä palasissa ja muistaa tallennella.

Muuten toimii eikä ole ongelmia ollut tässä n. 2kk käytössäoloaikana.

GUI:sta olisi kieltämättä mielenkiintoista nähdä kuvaa ja vähän, että mitä ominaisuuksia löytyy.
