Aurinkopaneelit ja niiden käyttö

[zepi]

Hmm, tuli käytyä katolla ja huomasin yhden paneeleista rikkoutuneen. Saanut jostain ihan kunnon osuman ja koko paneeli säpäleinä. Osasin odottaa jotakin tälläistä kun tämän kevään piikkiteho on jäänyt huomattavasti edellisistä.

Minulla on pari paneelia ylimääräisenä, meneekö vaihto yksinkertaisuudessaan niin että vanha pois ja uusi identtinen tilalle? Saako tehdä itse? Mitä tulee huomioida jos tuota lähtee itse askartelemaan?

• enintään 50 voltin vaihtojännitteisiin tai 120 voltin tasajännitteisiin sähköasennuksiin tai -laitteisiin kohdistuvat työt, esimerkiksi kyseisen jänniterajan alle jäävät aurinkopaneeliasennukset. Katso myös Kodin sähköturvallisuus.

Sähkötyöt - usein kysytyt kysymykset - Turvallisuus- ja kemikaalivirasto (Tukes)

Usein kysyttyä sähkötöiden tekemisestä ja sähköasennuksista

tukes.fi



[lomppi]

Ihan painekyllästetystä tein mökille,
tuolla nuo nyt on 4v kesät talvet olleet. Tossa on 10km järveä edessä joten ei paljon tuulisempi paikka voisi olla

Komeat telineet Onko tuossa kierrepaalua maassa tai meneekö noi pystypuut kuinka paljon maan alle?

Inverterissä yleensä nykyään kans erotin ko se menee kylmäksi, ko enää ei suositella dc katkoja jotka alussa oli.. eli eka inu kylmäks ja si dc liittimet irti

Mikäs nykyään on best practice pienitehoisissa off-grid asennuksissa liittyen eroituskytkimiin? Jossain kohdin näissäkin oli suotava olla erillinen kytkin paneelien ja säätimen välissä mutta onko näidenkin osalta tullut suosituksiin muutoksia?



[tstv]

Komeat telineet Onko tuossa kierrepaalua maassa tai meneekö noi pystypuut kuinka paljon maan alle?



Mikäs nykyään on best practice pienitehoisissa off-grid asennuksissa liittyen eroituskytkimiin? Jossain kohdin näissäkin oli suotava olla erillinen kytkin paneelien ja säätimen välissä mutta onko näidenkin osalta tullut suosituksiin muutoksia?

Ei mene yhtään. Ainoa paino on kiviä telineen takana runkopuiden päällä ( ei näy kuvassa )



[Copper]

Jossain kohdin näissäkin oli suotava olla erillinen kytkin paneelien ja säätimen välissä mutta onko näidenkin osalta tullut suosituksiin muutoksia?

MUTUA. Mutta olisiko tuosta luovuttu lähinnä siksi. Että on asennettu turvakytkimiä jotka ei sovellu isoille DC-jännitteille. Siis perus AC-kytkimiä. Olisiko tässä ketjussa ollut parinkin tulipalon kuvat. Mistä näki heti että palo oli alannut turvakytkimeltä. DC-jännite lyö herkemmin läpi, ja valokaarta hankala sammuttaa. Kuormituksen alla vielä kun katkaisee, niin taitaa kärjetkin ottaa turpaansa huolella.



[lomppi]

MUTUA. Mutta olisiko tuosta luovuttu lähinnä siksi. Että on asennettu turvakytkimiä jotka ei sovellu isoille DC-jännitteille. Siis perus AC-kytkimiä. Olisiko tässä ketjussa ollut parinkin tulipalon kuvat. Mistä näki heti että palo oli alannut turvakytkimeltä. DC-jännite lyö herkemmin läpi, ja valokaarta hankala sammuttaa. Kuormituksen alla vielä kun katkaisee, niin taitaa kärjetkin ottaa turpaansa huolella.

Turvakytkin 1500VDC/32A Slocable MC4-liittimillä

MC4-liittimillä varustettu 1500 VDC 32 A turvakytkin erottamaan aurinkopaneelit ja lataussäädin aurinkosähköjärjestelmissä. Nelinapainen turvakytkin. Turvakytkimeen voi siis kytkeä kaksi paneelipiiriä, eli esimerkiksi kahdelle lataussäätimelle menevät johdot.

eroaverkosta.com

Tuolla tuotesivulta sattuikin tällainen tarkennus vastaan:

Tarkoitettu ainoastaan matalajännitteisten off-grid järjestelmien turvakytkimeksi, eikä sovellu verkkoon kytkettyjen inverttereiden DC-kytkimeksi! Verkkoinverttereihin joissa on erotinkytkin valmiina ei nykyisin suositella asennettavan erillisiä DC-turvakytkimiä

ja linkki motivan dokkariin -> https://www.motiva.fi/files/17365/Aurinkosahkojarjestelmien_paloriskit_ja_sammutusturvallisuus.pdf

Eli paneelin ja off-grid säätimenväriin väliin pitäisi olla ihan kosher.



[Copper]

Turvakytkin 1500VDC/32A Slocable MC4-liittimillä

MC4-liittimillä varustettu 1500 VDC 32 A turvakytkin erottamaan aurinkopaneelit ja lataussäädin aurinkosähköjärjestelmissä. Nelinapainen turvakytkin. Turvakytkimeen voi siis kytkeä kaksi paneelipiiriä, eli esimerkiksi kahdelle lataussäätimelle menevät johdot.

eroaverkosta.com

Tuolla tuotesivulta sattuikin tällainen tarkennus vastaan:

Tarkoitettu ainoastaan matalajännitteisten off-grid järjestelmien turvakytkimeksi, eikä sovellu verkkoon kytkettyjen inverttereiden DC-kytkimeksi! Verkkoinverttereihin joissa on erotinkytkin valmiina ei nykyisin suositella asennettavan erillisiä DC-turvakytkimiä

ja linkki motivan dokkariin -> https://www.motiva.fi/files/17365/Aurinkosahkojarjestelmien_paloriskit_ja_sammutusturvallisuus.pdf

Eli paneelin ja off-grid säätimenväriin väliin pitäisi olla ihan kosher.

Erikoista että myyvät 1500VDC kytkintä. Mutta eivät kuitenkaan "myy" sitä 1500VDC käyttöön.

Off-grid puolella tommonen on vähän turha. Ellei sitten vain halua helposti katkaista jostain syystä syöttöä, ja taas kärjet ottaa turpaan kuorma päällä. Silloinkin olisi helpompi/järkevämpi laittaa akuston puolelle sulake+kytkin. Akuston kytkin kiinni, vastaa samaa kuin invertterin AC-puolen katkaisu. Paneelien DC-kaapeleita voi käpistellä sitten ihan huoletta.
12/24/48V isollakin kuormalla on ihan eri "irrottaa verkosta". Kuin 2kpl tai 3kpl paneeleita (Voc 100-150VDC).



[Copper]

Tuplat



[lomppi]

Erikoista että myyvät 1500VDC kytkintä. Mutta eivät kuitenkaan "myy" sitä 1500VDC käyttöön.

Off-grid puolella tommonen on vähän turha. Ellei sitten vain halua helposti katkaista jostain syystä syöttöä, ja taas kärjet ottaa turpaan kuorma päällä. Silloinkin olisi helpompi/järkevämpi laittaa akuston puolelle sulake+kytkin. Akuston kytkin kiinni, vastaa samaa kuin invertterin AC-puolen katkaisu. Paneelien DC-kaapeleita voi käpistellä sitten ihan huoletta.
12/24/48V isollakin kuormalla on ihan eri "irrottaa verkosta". Kuin 2kpl tai 3kpl paneeleita (Voc 100-150VDC).

Niin mikä olisi se best practice tehdä systeemi virrattomasti mökin pidempiaikaista poissaoloa varten?

Tarkoitus olisi siis helposti estää ettei lifepo4-akkuja ladata kylmässä niin tosiaan säätimen ja akun välissä on automaattisulake, josta voisi napata alas, mutta onko sekään hyvä että sitten 8kk säätimelle kulkee virtaa joka ei "päädy" mihinkään?



[Copper]

Niin mikä olisi se best practice tehdä systeemi virrattomasti mökin pidempiaikaista poissaoloa varten?

Tarkoitus olisi siis helposti estää ettei lifepo4-akkuja ladata kylmässä niin tosiaan säätimen ja akun välissä on automaattisulake, josta voisi napata alas, mutta onko sekään hyvä että sitten 8kk säätimelle kulkee virtaa joka ei "päädy" mihinkään?

Laita sinne termostaatti väliin: Termostaatti, RT124 | RT | Termostaatit | Kytkimet | Sensing Solutions | Climate Solutions | Danfoss Finland Product Store

Tuo nyt oli vain nopein google. Mutta Danfossilta, ainakin muistaakseni, löytyy termostaatteja. Joissa on kärjet ja apukärjet jne. Ja lämpötilat alemmaksi jne.

Vaikea selittää, tai onnistuuko edes. Joku muu voinee tarkentaa. Mutta tommosella termarilla _periatteessa_ voi estää sen että pakkasella ei ladata. Asettaa sen vaikka +10C. Jolloin termostaatti aktivoituu (bimetalliluiskat siellä taitaa olla sisällä). Jolloin termari voisi apureleen kautta laittaa aurinkopaneelit "päälle".



[LaturiLewis]

Monissa säätimissä on vaatimus, että akku on kytkettävä ensin, vasta sen jälkeen paneelit.
Mm. vanhassa PWM säätimessä meni väärässä järjestyksessä kykettäessä 24V akku tilaan ja alkoi keittämään 12V akkua.
Ellei säätimessä ole akun lämpötilan mittausta ja latauksen estoa kylmässä, sekä riitävän pientä kulutusta akusta. kannattaa erottaa sekä akku että paneeli talveksi .

Esim. EPEVER MPPT säätimen asetuksissa on ohjekirjan mukaan:
Litium akun alhaisen lämpötilan latauksen esto oletus 0 C asetus (+10 - -40C).



[lomppi]

Monissa säätimissä on vaatimus, että akku on kytkettävä ensin, vasta sen jälkeen paneelit.
Mm. vanhassa PWM säätimessä meni väärässä järjestyksessä kykettäessä 24V akku tilaan ja alkoi keittämään 12V akkua.
Ellei säätimessä ole akun lämpötilan mittausta ja latauksen estoa kylmässä, sekä riitävän pientä kulutusta akusta. kannattaa erottaa sekä akku että paneeli talveksi .

Esim. EPEVER MPPT säätimen asetuksissa on ohjekirjan mukaan:
Litium akun alhaisen lämpötilan latauksen esto oletus 0 C asetus (+10 - -40C).

Epever 4210 löytyy säätimenä ja lämpötila-anturikin on olemassa, että sikäli tuohon voisi luottaa, mutta kuinkahan näitä säätimiä on suunniteltu olemaan kuukausikaupalla virroissa, mutta kuitenkin lataamatta mitään? Varsinkin keväällä tuottoa alkaa jo tulla, mutta lämpötilat nollan kieppeillä pitkälle huhtikuuhun. Eli varmaan se varmin ratkaisu on laittaa erotuskytkin paneelin ja säätimen väliin.



[Griffin]

Epever 4210 löytyy säätimenä ja lämpötila-anturikin on olemassa, että sikäli tuohon voisi luottaa, mutta kuinkahan näitä säätimiä on suunniteltu olemaan kuukausikaupalla virroissa, mutta kuitenkin lataamatta mitään? Varsinkin keväällä tuottoa alkaa jo tulla, mutta lämpötilat nollan kieppeillä pitkälle huhtikuuhun. Eli varmaan se varmin ratkaisu on laittaa erotuskytkin paneelin ja säätimen väliin.

Kennoilta nyt tulee tietty maksimijännite, joten ei pitäisi sinänsä olla mitään ongelmaa, jos on kuukausia lataamatta mitään.

TOKI muutama turvallisuuteen liittyvä seikka kannattaa huomioida, joihin olen törmännyt:
- Laite, jossa on kuormaa lämpenee hieman ja pysyy kuivana, jos ympäristö on kosteahko. Sellainen laite taas, jossa ei ole kuormaa ei lämpene ja JOS olosuhteet ovat sellaiset, että sinne voi tiivistyä kosteutta sisään, niin korkeajännite DC lyö helposti läpi ja aiheuttaa mahdollisesti tulipalon.

- Jos laitteeseen, jossa on sähköt menee esim sokerimuurahaisia (niitä menee joskus) tai kärpänen tai joku toukka tekemään pesän, niin saattaa syntyä vuotovirtaa ja lopulta esim tulipalo.

- Toisinaan joku komponentti nyt vain voi hajota ja käydä menemään oikariin ihan itsekseen, esim valmistusvirheen takia.

Eli riippuu olosuhteista, saattaa olla, jotta kannattaa katkaista aurinkopuolen virtapiirikin tai sitten ei.



[tarmo2011]

Tarkoitus olisi tänä kesänä rakentaa eristetty kasvihuone ja ajattelin vähentää sähkölämmityksen tarvetta öisin käyttämällä aurinkopaneeleja ja lämmittämällä niillä esim eristetty vesisäiliö, josta taas luovutetaan yöllä lämpöä. Ei varmasti riitä, ehkä, koko yöksi, mutta kun sähkölämmittimessä on termostaatti niin se säästäisi sähköä. Onko ihan hullua ajattelua vai voisiko toimia? Vesisäiliöstä ajattelin ehkä vesikiertoa normi lämpöpattereille ja tuo sähköinen lämmitin taas puhaltaa, myös silloin kun ei lämmitä, niin lämpö leviäisi kivasti.
Koskaan vain ei ole tullut pelattua aurinkopaneelien tai lämmityksen kanssa, mutta kaikkea muuta on kyllä tullut näprätä niin miksei tuokin onnistuisi. Jos muilla on fiksumpia ajatuksia niin niitä otetaan vastaan. Aurinkokeräimiä en jaksa kun ei tule kuitenkaan huolehdittua syksyllä tyhjäksi ja juuri syksyllä tuota tarvisi ja toisaalta minkään jäähdytinnestejuttujen kanssa ei jaksais myöskään...



[Miksuu]

Tarkoitus olisi tänä kesänä rakentaa eristetty kasvihuone ja ajattelin vähentää sähkölämmityksen tarvetta öisin käyttämällä aurinkopaneeleja ja lämmittämällä niillä esim eristetty vesisäiliö, josta taas luovutetaan yöllä lämpöä. Ei varmasti riitä, ehkä, koko yöksi, mutta kun sähkölämmittimessä on termostaatti niin se säästäisi sähköä. Onko ihan hullua ajattelua vai voisiko toimia? Vesisäiliöstä ajattelin ehkä vesikiertoa normi lämpöpattereille ja tuo sähköinen lämmitin taas puhaltaa, myös silloin kun ei lämmitä, niin lämpö leviäisi kivasti.

Edit 2: harrasteliuus ja tietotaito ja innostus rajotteina

Koskaan vain ei ole tullut pelattua aurinkopaneelien tai lämmityksen kanssa, mutta kaikkea muuta on kyllä tullut näprätä niin miksei tuokin onnistuisi. Jos muilla on fiksumpia ajatuksia niin niitä otetaan vastaan. Aurinkokeräimiä en jaksa kun ei tule kuitenkaan huolehdittua syksyllä tyhjäksi ja juuri syksyllä tuota tarvisi ja toisaalta minkään jäähdytinnestejuttujen kanssa ei jaksais myöskään...

Jos mahis eristää ne vesisäilöt kans ni veikkaan et kesällä tulee ongelma mihkä sen kuumuuden laittaa ko ei kasvihuonekaan ihan saunasta tykkää. Mutta hiukan paneleita, vastukset säiliöihin ni varmasti ois kasvukausi alkamassa paljon aijemmin, ja päättymäsaä paljon myöhemmin.
Kesken kesää sen aurinkoenergian toki vois valjastaa hoitaa jotain pumppua joka kastais multaa, tai sumuttais. Joskin taas tarveis uuden vesisäiliön.. jollei si noista laittais kiertoa ja rännistä uutta. Mutta taas si ois reikä ylhäällä kevättä ja syksyä aatellen.
Edit. Logiikka ois kyl helposti ympättävissä jos esim käyttää mehiläisvaha pumppuja kattoikkunassa, ne ko aukee annetaan mullalle vettä, jos kii annetaan lämpöä



[Miksuu]

Jonkun termarinhan tarveisit jokatapauksessa siihen ettei turhaan kuumenis liikaa keväällä/syksyllä. Jos vesi jo säiliöissä alkaa olee kuumaa.. ja sen kastelun vois sillon multakastelun lisäks hoiitaa sumuna.. jolloin lehdetkin saa vettä/kosteutta...



[gearheadi]

Itsellä on ollu ajatuksena väsätä talliin lämminvesivaraajasta tuollainen lämmityssysteemi. LVV on jo, sain ilmaiseksi torin kautta. Paneeleita jääny ylimääräiseksi ja ainoa mikä puuttuu on off-grid invertteri. Paneeleista irtoo yhteensä 2kWp, jolla saisi hoidettua aurinkoisina kevät ja syksyn päivinä lämpimäksi ja sitten illan mittaa lämmittää tallia. Vesikiertoisia pattereita saa myöskin välillä hakemisen vaivalla torista. Talvella ei kyllä tuota paneelit vaikka saan ne suoraan etelään ja pystyyn niin ettei kinostele edessä, mutta sais ainakin osan kevät/syksyn lämmityksestä hoidettua tolla. Tallissa on jo ILP, mikä on hoitanut parit talvet lämmitystä. Harrastuksena jos tän siis tekisi.



[sammy123]

Helpoiten lämmityksen saa kun laittaa vedellä täytetty 1m3 AIV-pöntön nurkkaan ja siihen vastus. Paineeton systeemi ja pitää lämmön kohtuullisena. Käyttämällä matalaa jännitettä voi homman toteuttaa itse.



[zepi]

Itsellä on ollu ajatuksena väsätä talliin lämminvesivaraajasta tuollainen lämmityssysteemi. LVV on jo, sain ilmaiseksi torin kautta. Paneeleita jääny ylimääräiseksi ja ainoa mikä puuttuu on off-grid invertteri. Paneeleista irtoo yhteensä 2kWp, jolla saisi hoidettua aurinkoisina kevät ja syksyn päivinä lämpimäksi ja sitten illan mittaa lämmittää tallia. Vesikiertoisia pattereita saa myöskin välillä hakemisen vaivalla torista. Talvella ei kyllä tuota paneelit vaikka saan ne suoraan etelään ja pystyyn niin ettei kinostele edessä, mutta sais ainakin osan kevät/syksyn lämmityksestä hoidettua tolla. Tallissa on jo ILP, mikä on hoitanut parit talvet lämmitystä. Harrastuksena jos tän siis tekisi.

En kyllä tiedä onko tuosta juurikaan hyötyä kun ILP:n hyötysuhde on nollakelissä / plussakelissä niin hyvä ja lämmön tarve niin vähäinen, ettei ole paljon mistä säästää.

Mutta harrastusmielessä tietty voi tehdä vaikka mitä.



[Pakana]

Erikoista että myyvät 1500VDC kytkintä. Mutta eivät kuitenkaan "myy" sitä 1500VDC käyttöön.

Off-grid puolella tommonen on vähän turha. Ellei sitten vain halua helposti katkaista jostain syystä syöttöä, ja taas kärjet ottaa turpaan kuorma päällä. Silloinkin olisi helpompi/järkevämpi laittaa akuston puolelle sulake+kytkin. Akuston kytkin kiinni, vastaa samaa kuin invertterin AC-puolen katkaisu. Paneelien DC-kaapeleita voi käpistellä sitten ihan huoletta.
12/24/48V isollakin kuormalla on ihan eri "irrottaa verkosta". Kuin 2kpl tai 3kpl paneeleita (Voc 100-150VDC).

En nyt ihan tiedä mitä tarkoitat etteivät myy tuota 1500vdc käyttöön, mutta "ongrid" puolelle tuota ei saa käytännössä asentaa noiden kiinteiden MC4 liittimien takia.

Sinänsä tuollainen 1500vdc paneelikenttä voi kyllä olla offgridinäkin, tosin en tiedä suoralta kädeltä onko tuohon valmista laitetta olemassa.



[lomppi]

Omat suunnitelmat AGM:n päivittämiseksi lifepo4-akkuihin on tarkentunut, mutta onko tällaisessa kytkemisessä järkeä tai sudenkuoppia? Akun mukana ostin 500A shunttimonitorin, jota olisi tarkoitus käyttää miinuspuolella "busbarina" ja sitten ennestään löytyy jo pieni inverteri ja siihen 60a automaattisulake, jota voisi hyödyntää pluspuolella. Kaikki johdot olisi tällä haavaa 16mm2 niin pitäisi kestää toi max 60a kuorma lyhyillä vedoilla.

Ainoa miinus mikä itselle tulee mieleen on, että säätimen ja "pääsulakkeen" välissä olisi varmaan optimaalisinta olla erillinen 50a sulake. Ajatuksena laittaa tämä myöhemmin, kun inverteri kasvaa joskus isommaksi.

Spoileri



[Pakana]

Omat suunnitelmat AGM:n päivittämiseksi lifepo4-akkuihin on tarkentunut, mutta onko tällaisessa kytkemisessä järkeä tai sudenkuoppia? Akun mukana ostin 500A shunttimonitorin, jota olisi tarkoitus käyttää miinuspuolella "busbarina" ja sitten ennestään löytyy jo pieni inverteri ja siihen 60a automaattisulake, jota voisi hyödyntää pluspuolella. Kaikki johdot olisi tällä haavaa 16mm2 niin pitäisi kestää toi max 60a kuorma lyhyillä vedoilla.

Ainoa miinus mikä itselle tulee mieleen on, että säätimen ja "pääsulakkeen" välissä olisi varmaan optimaalisinta olla erillinen 50a sulake. Ajatuksena laittaa tämä myöhemmin, kun inverteri kasvaa joskus isommaksi.

Spoileri

Ihan ok ajatukselta vaikuttaa.

Onhan siinä lataussäätimessä hyvä olla sulake, jo siltä varalta että itse säädin menee oikariin. Toki johtuu säätimen virrasta luinka tarpeen se 60A automaatin kanssa on.



[Professor Kaakoa]

Löytyisi 3 kpl somfyn pieniä aurinkopaneeleita. Aika pitkään olleet vaan varastossa mutta jos jollain tarvetta niin pienelle korvauksella noista voisi luopua ellen innostu taas jotain tekemään niillä..



[torikauppias]

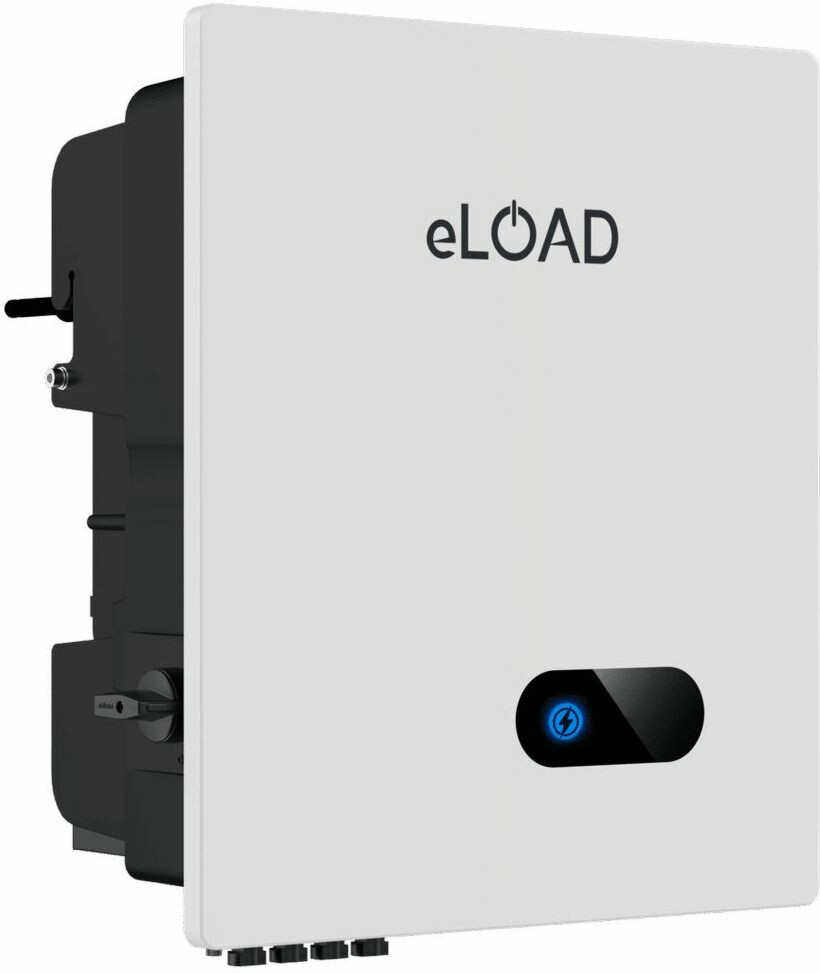

Netraudassa Eload invertterit melkein ilmaseksi. Onko näistä kokemuksia?

Aurinkosähkö - Tuotteet aurinkoenergiaan

Aurinkosähkö edullisesti Netraudasta. Tutustu ja tilaa tuotteet aurinkosähköön ja aurinkoenergiaan alehintaan!

www.netrauta.fi



[sammy123]

Netraudassa Eload invertterit melkein ilmaseksi. Onko näistä kokemuksia?

Aurinkosähkö - Tuotteet aurinkoenergiaan

Aurinkosähkö edullisesti Netraudasta. Tutustu ja tilaa tuotteet aurinkosähköön ja aurinkoenergiaan alehintaan!

www.netrauta.fi

Speksejä: https://www.solarsector.fi/wp-content/uploads/2022/12/eLOAD-PV-inverter-tietolehti.pdf

Halvemmalla: Tietokonekauppa.fi - kaikki mitä tarvitset

Ilmeisesti valmistus lopetettu koska kotisvu näyttä 404 - erroria



[STe]

Lienee parhaiten sopiva ketju..

Mökillä 12v järjestelmä vanhalla aurinkopaneelilla, pwm-lataussäätimellä ja yhdellä akulla. Paneeli näyttää aikansa eläneeltä joten tuskin enää toimii kuten uutena.

Jos joku asiantuntevampi voisi antaa vinkkejä järjestelmän parantamiseen niin olisi hieno homma.

Nyt siis seuraavat:
Säädin:
Victron energy ( PWM )
Bluesolar 12/24V-20A
SCC010020100

Akku:
Flooded Pasted Motion 12v 180aH,
Tuo on "flooded" sanaa lukuunottamatta teksteiltään ean-numero mukaan lukien sama:
Tab motion pasted 12v 180ah

Paneeli:
Eurosolare pl810
Jotain tietoa
Kuva omasta paneelista liitteenä.

Akku on noista uudehko, eli voisiko järjestelmää parantaa uudella paneelilla ja mppt säätimellä?
Uusi paneeli? ja 30a tai 40a säädin?

Sähköä tarvitaan lähinnä muutamalle led-valolle, 12v televisiolle ja joskus muutaman tunnin ajan 12v jääkaapille.

Vai kaikki uusiksi, mutta mitä? Hintaraja ehkä tonnin paikkeilla.



[sammy123]

Virtapankki ja siihen joku 400-500W paneeli. Katso tarjousketjusta esim: Tekniikka - FOSSiBOT F2400 Portable Power Station 719.-



[SiB77]

Invertteri + mppt: Solar Inverter 3KW MPPT
SMG-II-3.2KW-WIFI
191€

Akku 24V 60A 1.2Kw (BMS 100A = 2.4kw jatkuva, pari tällaista käytössä): 24V 60Ah LiFePO4
169€

Paneeli 445W: 445W Bifacial
99€+28€ (rahti)

489€. Lisäksi piuhaa, liittimiä, kiinnikkeitä yms.

Tai Fossibot F1200 ja siihen joku pikkupaneeli (200W).



[Pretor]

Tonnilla saa jo vähän enemmän akkukapaaiteettia mukaan ja toisen (tai kolmannen) paneelinkin. Voi huoletta myös jääkaappiakin pitää keväästä syksyyn 24/7 päällä.



[zepi]

Lienee parhaiten sopiva ketju..

Mökillä 12v järjestelmä vanhalla aurinkopaneelilla, pwm-lataussäätimellä ja yhdellä akulla. Paneeli näyttää aikansa eläneeltä joten tuskin enää toimii kuten uutena.

Jos joku asiantuntevampi voisi antaa vinkkejä järjestelmän parantamiseen niin olisi hieno homma.

Nyt siis seuraavat:
Säädin:
Victron energy ( PWM )
Bluesolar 12/24V-20A
SCC010020100

Akku:
Flooded Pasted Motion 12v 180aH,
Tuo on "flooded" sanaa lukuunottamatta teksteiltään ean-numero mukaan lukien sama:
Tab motion pasted 12v 180ah

Paneeli:
Eurosolare pl810
Jotain tietoa
Kuva omasta paneelista liitteenä.

Akku on noista uudehko, eli voisiko järjestelmää parantaa uudella paneelilla ja mppt säätimellä?
Uusi paneeli? ja 30a tai 40a säädin?

Sähköä tarvitaan lähinnä muutamalle led-valolle, 12v televisiolle ja joskus muutaman tunnin ajan 12v jääkaapille.

Vai kaikki uusiksi, mutta mitä? Hintaraja ehkä tonnin paikkeilla.

Miksi sitä olemassaolevaa systeemiä pitää parantaa? Tyhjeneekö akku ennen aikojaan vai mikä mättää?



[STe]

Miksi sitä olemassaolevaa systeemiä pitää parantaa? Tyhjeneekö akku ennen aikojaan vai mikä mättää?

Juuri näin, nyt auton matkajääkaappi kulkee kotoa mökille ja menee mökin virtoihin. Jos samalla katsoo televisiota niin muutaman tunnin päästä virta loppuu. Paneeli on vanha ja mennyt omituisen näköiseksi joten epäilen että ei enää toimi kunnolla.. Joku osaava varmaan mittailisi mutta eipä tuo tehoiltaankaan kummoinen ole joten parempaan suuntaan varmaankin menisi jo uudella paneelilla ja mppt säätimellä. Mökillä myös oikea kaasu/220v/12v jääkaappi joka nyt siis kaasulla pöhisemässä sisätiloihin, olisi tarkoitus ottaa se 12v virroilla käyttöön kunhan sähköjärjestelmän saa paremmaksi.



[Pretor]

@STe
Jos se auton matkajääkaappi on perinteinen "peltier-kylmälaukku", niin ei tosiaankaan sellaista mihinkään aurinkosähköihin kiinni, koska syö akun hetkessä.
Kompressorikaappia/laukkua kehiin.

12v kompurakaappi ei ihan hirveitä vaadi.
Mulla veneessä 160W edestä paneelia, mppt-säädin ja 110Ah Lifepo4.
Jääkaappi päällä koko kesän ~4kk.

Mökillä myös oikea kaasu/220v/12v jääkaappi joka nyt siis kaasulla pöhisemässä sisätiloihin, olisi tarkoitus ottaa se 12v virroilla käyttöön kunhan sähköjärjestelmän saa paremmaksi.

Joo ei missään nimessä. Tuota varten on ne kompurakaapit keksitty. Noita ei ole tarkoitettu käytettävän 12v järjestelmässä auringon perässä. Korkeintaan jossain ajoneuvossa ajon ajan, kun laturi lataa samaan aikaan.
Noi on ihan hyviä nimenomaan siihen kaasulla käyttöön, ei mihinkään muuhun.



[STe]

Jos se auton matkajääkaappi on perinteinen "peltier-kylmälaukku", niin ei tosiaankaan sellaista mihinkään aurinkosähköihin kiinni, koska syö akun hetkessä.
Kompressorikaappia/laukkua kehiin.

Juurikin sellainen, eli käyttäjävirhe kun virta loppuu nopeasti No huriseehan se kokoajan niin ei ihme että virtaa menee.

Joo ei missään nimessä. Tuota varten on ne kompurakaapit keksitty. Noita ei ole tarkoitettu käytettävän 12v järjestelmässä auringon perässä. Korkeintaan jossain ajoneuvossa ajon ajan, kun laturi lataa samaan aikaan.
Noi on ihan hyviä nimenomaan siihen kaasulla käyttöön, ei mihinkään muuhun.

Tällainen jääkaappi nyt kaasukäytöllä , eli se kuluttaa virtaa reilusti eli ei kannata 12v käyttää. Aika kalliita nuo kompurakaapit jotka näyttävät normaaleilta jääkaapeilta, ehkä sitten joku ruma kiinan Vevor tmv. kompressori-matkajääkaappi... voisi olla kiinni 12v aurinkosähköissä?

Kiitän neuvoista tähän asti, edellisen omistajan laittamat systeemit niin ei ole tarvinnut vielä perehtyä aiheeseen aiemmin.



[Wyfell]

Eihän tuohon tartte kuin vähän isompi paneeli. Min 200w. Mulla on mökillä 240W paneeli ja 2kpl 220Ah AGM akkuja. Ei lopu sähkö milloinkaan. Säädin on sama kuin kysyjällä. Sitä ei kannata vaihtaa.



[LaturiLewis]

Juurikin sellainen, eli käyttäjävirhe kun virta loppuu nopeasti No huriseehan se kokoajan niin ei ihme että virtaa menee.



Tällainen jääkaappi nyt kaasukäytöllä , eli se kuluttaa virtaa reilusti eli ei kannata 12v käyttää. Aika kalliita nuo kompurakaapit jotka näyttävät normaaleilta jääkaapeilta, ehkä sitten joku ruma kiinan Vevor tmv. kompressori-matkajääkaappi... voisi olla kiinni 12v aurinkosähköissä?

Kiitän neuvoista tähän asti, edellisen omistajan laittamat systeemit niin ei ole tarvinnut vielä perehtyä aiheeseen aiemmin.

Tälläinen pienivirtaisin vaihtoehto invertteri + 230V pakastin vaihtoehto ollut käytössä mökillä jo vuosikausia:

Pakastin alhaisen energian mökkijääkaappina

Pakastin jääkaappina blogi

blesolarfreezer.blogspot.com

Tein tuohon 12V invertterin kauko-ohjaus liitäntään säätimen , jolla ohjataan invertteriä päälle ja pois tarpeen mukaan.
Lisäksi tuossa on Bluetooth Low Energy Android sovellus tietojen näyttämiseen Android puhelimessa.

Vaihtoehtona tuossa on korvata pakastin (pieni kulutuksisella) verkkovirta jääkaapilla ja säädin 12V termostaatilla, jonka rele kytketään invertterin virtakytkimen rinnalle (toimii invertterin virtakytkimenä). Ja tietysti termostaatin lt anturi jääkaapin/pakastimen sisään.



[HWmouse]

Oma pieni vähän vajaa 100l arkkupakastin menee ulkoisella termostaatilla jääkaappina n. 0.15-0.17kWh/vrk n. 23C huoneessa +5C sisälämpötilalla. Kompressorin käynnistysvirta/teho oli n.1000W ja sen jälkeen noin 70W (riippuvat mallista). Invertterinä menee minimissään juuri ja juuri Victron Phoenix 500VA 24V, joka näytti jaksavan hoitaa käynnistämisen. Ei tosin yhtään ylimääräistä pelivaraa ja joitain kompessoreja ei jaksa käynnistää. Esim. yhdistelmäjääkaapin kompressori vei käynnistyessään n.700W ja 300l pakastimen jo 1300W (ei toiminut enää 500VA mallilla).

Victronilla voi invertterin jättää eco-modeen, jolloin se lähtee automaattisesti päälle kun tasavirtatermostaatin ohjaama rele kytkeytyy päälle ja palaa automaattisesti eco modeen kun kuorma ei ole enää päällä.



[khyllä]

Mikäs olisi halvin mahdollinen diy viritys jos haluaa käyttää aurinkosähköä pelkästään ilmalämpöpumppun pyörittämiseen kesällä jäähdytykseen.

Toshiban inverter pumppu ei kovin montaa sataa wattia käytä tehoa kun se on jäähdytyksellä. Varmaan joku 1kW järjestelmä jo riittää. Mistä paneelit ja invertteri? Suosituksia?



[Juzzi]

Mikäs olisi halvin mahdollinen diy viritys jos haluaa käyttää aurinkosähköä pelkästään ilmalämpöpumppun pyörittämiseen kesällä jäähdytykseen.

Toshiban inverter pumppu ei kovin montaa sataa wattia käytä tehoa kun se on jäähdytyksellä. Varmaan joku 1kW järjestelmä jo riittää. Mistä paneelit ja invertteri? Suosituksia?

Miksi?



[zepi]

Mikäs olisi halvin mahdollinen diy viritys jos haluaa käyttää aurinkosähköä pelkästään ilmalämpöpumppun pyörittämiseen kesällä jäähdytykseen.

Toshiban inverter pumppu ei kovin montaa sataa wattia käytä tehoa kun se on jäähdytyksellä. Varmaan joku 1kW järjestelmä jo riittää. Mistä paneelit ja invertteri? Suosituksia?

Jos ei absoluuttisesti välttämättä aivan halvin, niin helpoin ja laillinen setti on varmasti suko-liitettävä ILP ja sen kaveriksi joku powerstation jossa on mppt-tuki tyypillisten 400W aurinkopaneelien jännitteille + joku motonet 400W aurinkopaneeli (tai kaksi kun nuo ovat se halpa osa).

Pistät sen 400W aurinkopaneelin lataamaan powerbankkia ja ilpin powerbankin sukoulostuloon. Ei tartte sähkäreitä, ei ole juuri väärinkytkentäriskiä ja vehkeillä voi olla muutakin käyttöä kuin keskikesän viilennys.



[khyllä]

Jos ei absoluuttisesti välttämättä aivan halvin, niin helpoin ja laillinen setti on varmasti suko-liitettävä ILP ja sen kaveriksi joku powerstation jossa on mppt-tuki tyypillisten 400W aurinkopaneelien jännitteille + joku motonet 400W aurinkopaneeli (tai kaksi kun nuo ovat se halpa osa).

Pistät sen 400W aurinkopaneelin lataamaan powerbankkia ja ilpin powerbankin sukoulostuloon. Ei tartte sähkäreitä, ei ole juuri väärinkytkentäriskiä ja vehkeillä voi olla muutakin käyttöä kuin keskikesän viilennys.

Se on suko pistokkeella. Olisiko suositella jotain settiä näin suorilta?



[khyllä]

Miksi?

Harrastuksen vuoksi. Lähinnä pienimuotoista testiä ensin pienellä järjestelmällä ennenkuin rakentaa kesäpaikalle isomman järjestelmän.



[zepi]

Se on suko pistokkeella. Olisiko suositella jotain settiä näin suorilta?

EcoFlow Delta 2 kannettava virta-asema, 1024 Wh 799,99

EcoFlow Delta 2 -kannettava virta-asema. Ladattava ja suuritehoinen akku- ja invertteritekniikan yhdistävä EcoFlow-virta-asema on täydellinen ratkaisu siirrettävään sähkönsyöttöön. Se on innovatiivinen, turvallinen ja ympäristöystävällinen ratkaisu.

www.verkkokauppa.com

Joku tuollainen, ecoflow on tunnetuin eikä varmasti halvin merkki, eikä verkkokauppa varmaankaan ole halvin kauppa.

Lisäksi tarvitset paneelin jonka Voc on alle 60V + jonkun tavan kytkeä se XT60:seen. Siihen saa valmiita adaptereita tai voit ostaa liittimet ja kolvata itse.

Tuo deltan 1kWh akku on varmasti ylimitoitettu pelkkään ilppijäähdytyskäyttöön, mutta voihan siitä sitten ajella imuroinnit ja muut jos huvittaa…

EcoFlow MC4 to XT60 Solar Cable -latauskaapeli aurinkopaneelille, 5 m 39,99

EcoFlow MC4 to XT60 Solar Cable -latauskaapeli aurinkopaneelille, 5 m. Kaapelin avulla saat kytkettyä EcoFlow-virta-aseman MC4-liittimellä olevaan aurinkonapeeliin.

www.verkkokauppa.com

Piuhaksi siis joku tälläinen ja sitten ostat minkä vaan paneelin jonka Voc on alle 60V ja virta on alle 15A ja siinä on nuo MC4 liittimet.



[SiB77]

Mikäs olisi halvin mahdollinen diy viritys jos haluaa käyttää aurinkosähköä pelkästään ilmalämpöpumppun pyörittämiseen kesällä jäähdytykseen.

Toshiban inverter pumppu ei kovin montaa sataa wattia käytä tehoa kun se on jäähdytyksellä. Varmaan joku 1kW järjestelmä jo riittää. Mistä paneelit ja invertteri? Suosituksia?

Paneeli ja mikroinvertteri. Jos aurinko paistaa niin saa ilmaista sähköä.



[Miksuu]

Harrastuksen vuoksi. Lähinnä pienimuotoista testiä ensin pienellä järjestelmällä ennenkuin rakentaa kesäpaikalle isomman järjestelmän.

Ei ole järkeä kytkeä vaan yhteen paneelia kun jos sieltä tulee extraa se auttaa muita ja jollei tule riittävästi jää ko laite lomille. Tai sitteen sähköissä enemmän töitä ja hintaaa



[zepi]

Paneeli ja mikroinvertteri. Jos aurinko paistaa niin saa ilmaista sähköä.

Se ei vaan ole laillinen diy-viritys jos mikroinvertterissä ei ole suoraan suko-liitäntää + ILP tuskin tykkää hyvää kun puolipilvisenä päivänä paneelin tuotto naksuu ees taas ILP tehopyynnön puolin ja toisin.

Siksi tuo akkupuskuroitu powerstation on paljon parempi. Maksaa toki muutaman satasen enemmän, mutta myös toimii kunnolla.



[matthew]

Se ei vaan ole laillinen diy-viritys jos mikroinvertterissä ei ole suoraan suko-liitäntää + ILP tuskin tykkää hyvää kun puolipilvisenä päivänä paneelin tuotto naksuu ees taas ILP tehopyynnön puolin ja toisin.

Siksi tuo akkupuskuroitu powerstation on paljon parempi. Maksaa toki muutaman satasen enemmän, mutta myös toimii kunnolla.

ns mikroinvertterit taitavat olla poikkeuksetta grid-tie invertterejä eli vaativat olemassaolevan sähköverkon mihin työntää sähköä. Niitä on kyllä myös shuko-liittimellä mutta se on urosliitin josta työnnetään sähköä verkkoon.

Jos tuo on tavoitteena asentaa sähköverkon kantamattomiin niin halvimmillaan tuo onnistunee:
kiinalainen 24v 2000-3500W hybridi/offgrid invertteri n. 250eur. Ali/Vevor/temu-akselilta. Jos haluaa jotain kunnollisempaa jolla mökin palovakuutus saattaa pysyä voimassa niin hybridi-invertterit alkaen ehkä 700 eur.
24v 100Ah lifepo4 akku tai 2kpl 12v akkuja n. 200-300 eur
Paneelit ovat tossa konkurssissa niin halpoja että sama laittaa vähintään 4kpl 450W paneeleita = 350 eur



[Pretor]

ns mikroinvertterit taitavat olla poikkeuksetta grid-tie invertterejä eli vaativat olemassaolevan sähköverkon mihin työntää sähköä. Niitä on kyllä myös shuko-liittimellä mutta se on urosliitin josta työnnetään sähköä verkkoon.

Jos tuo on tavoitteena asentaa sähköverkon kantamattomiin niin halvimmillaan tuo onnistunee:
kiinalainen 24v 2000-3500W hybridi/offgrid invertteri n. 250eur. Ali/Vevor/temu-akselilta. Jos haluaa jotain kunnollisempaa jolla mökin palovakuutus saattaa pysyä voimassa niin hybridi-invertterit alkaen ehkä 700 eur.
24v 100Ah lifepo4 akku tai 2kpl 12v akkuja n. 200-300 eur
Paneelit ovat tossa konkurssissa niin halpoja että sama laittaa vähintään 4kpl 450W paneeleita = 350 eur

Joo jos parikymppiä menee kesässä viilennyksiin, niin täysin järjetöntä touhuahan tuo on. Mutta kukas sitä harrastuksille hintaa laskee.
Summatkin alkaa tällaisissa kötöstelyissä olemaan sellaisia, että sama ostaa grid-tie invertteri, jättää akut pois ja maksaa sillä hinnalla sähkömiehelle verkkoon kytkemisestä niin on muutakin iloa laitteista.



[zepi]

Niin, no jokainen tyylillään. Minimitason aurinkopaneelisysteemi joka kattaa ILP:n ja muita kesäkulutuksia on joku 800w - 1kW mikroinvertteri (~100e) + 2x ~400W paneeleilla tjsp. (150e) + asennustelineet + kaapelit jne. + sähkömiehen paikalla käynti. Kaapeloinnit saa tehdä itse, mutta sähkötauluun kytkentä jää sähkärille. Ei siitä alle 500e selviä ja työtuntimäärä on iso vrt. powerstation pahvilaatikosta ulos ja paneeli takapihan nurtsille...

Se, että laitetaan kiinteä aivan minimisysteemi hinnat-alkaen ei minusta ole fiksua kun kuitenkin pitää kiipeillä katolla ja vedellä piuhoja. Jos meinaa taloonsa asentaa asioita, niin tekee sitten kerralla kunnollisen, jolloin hinta nousee heti pariin tonniin kun pistetään 6-8 paneelia ainakin jne.

Leikkimiseen ja harrastamiseen pidänkin powerstationia + yhtä 75e paneelia seinää vasten tuettuna hyvänä lähtökohtana. Ei tule porailtua kattoon turhaan ja jos hommasta innostuu, niin voi laittaa sitten kerralla kunnollisempaa systeemiä.

BLUETTI AC180 Portable Power Station | 1800W 1152Wh

Never lose power again. Back up family power for any emergency with BLUETTI AC 180. Incredibly fast charging: 0%-80% in 45 min.

www.bluettipower.eu

Tuosta vielä tämän päivän aika hyvässä tarjouksessa.

Eihän tuo massiivista systeemiä mahdollista kun on vain up-to 500W paneeli-input, mutta toisaalta yli kWh akku ja up-to 2.8kW invertteri mahdollistaa jo kuormienkin ajamista. Ja akkupuskurointi just mahdollistaa sen harrastamisen kun voi kuskata sähköt mihin nyt ikinä ja naureskella että siinä ne mun kännykät ja Ryobin akut latautuu "ilmaiseksi".



[SiB77]

Samaan hintaan tuplasti isommalla akulla. Välillä tarjouksessa n.480€ posteineen.

TALLPOWER V2400 Portable Power Station 2400W Solar Generator 2160Wh LiFePO4 Battery Home Backup Outdoor Camping Mobile power - AliExpress 44

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com



[eakin]

Hommasin Gigantin BF-alesta Anker Solix F2000 jolla tarkoitus mökillä jotain ILP tai jäähdytyslaitetta pyöritellä, ladata sekä paneelilla että aggrigaatilla.

En tiedä miten hyvin tuo 2kw akku riittää ja voi loppua jos haluaa yön yli käyttää helteillä. Olen miettinyt että mikä olisi järkevin tapa kytkeä omia vara-akkuja tuohon jatkoksi? NUo Ankerin akut on kalliita ja ei oikein sovi sitten muuhun käyttöön.

Ilmeisesti 12v akun voi laittaa yöksi DC-inputtiin, mutta maximi virranotto 120w (10A) jos oikein ymmärsin. Tuplat jos hommaisin 24v akun, joka voisi olla myös nykyisen Victronin MPPT:n päässä päivät ja ladata samalla täyteen myös Ankeria.

Mites jos laitan 1000w siniaaltoinerterin tuon Ankerin AC-sisääntuloon, onko tuossa jotain riskejä? Tai onko kukaan rakennellut jotain vastaavia viritelmiä jossa "kiinteästä" aurinkopaneelisysteemistä latautuu tollanen powerbank?



[SiB77]

Laitoin pieneen akkupankkiin 24V itse tehdy akun aurinkopaneelin sisääntuloon. Latautuu hienosti noinkin.
