CNC-jyrsimen ohjausboksilta saisi 12V releohjauksen 230V spindlelle, ja kun en ohjausboksin valmistajalta viitsinyt ostaa UK-pistokkeilla varustettua releohjattua pistorasiaa (
IOT Switching Relay Power Strip) vaan kuvittelin sellaisen löytyvän täkäläisillä pistokkeilla ehkä jopa halvemmalla, niin nyt on tenkkapoo kun ei tunnukaan mistään löytyvän. Tuollainen näyttäisi soppelilta vaan ei löydy mistään paikkaa mistä sellaisen voisi oikeasti ostaa:
Pistorasia - PIST-12 Releohjattu pistorasia 12Vdc - 7163623 - Celotron
Varsinaisesti ei innostaisi alkaa itse myöskään kolvailemaan mistään RF-kauko-ohjattavasta pistorasiasta modattua versiota. Verkkojännitteeseen omien viritysten kytkeminen vaan ei tunnu järkevältä, kun ei ole edes sähkömies. Eli osaako kukaan sanoa mistä tuollaisen löytäisi valmiina että voisi ostaa?
Periaatteessa tuon saat halvimmalla nimenomaan modaamalla jotain RF-versiota. Olemassa oleva elektroniikka pois ja suoraan releelle ohjaus jyrsimeltä. Tosin hieman joutuu arpomaan, onko 12V releellä mutta jos matalammalla, on sekin hoidettavissa helposti. Eikä hinta ole varmasti este. Osista kasattuna hintaa tulee auttamatta enemmän ja toteutus on enemmän tilaa vievä.
Celotronia taas saa monenkin paikan kautta ja onhan siellä sivuillakin tarjouspyyntö. Etsivät puolestasi sen lähimmän liikkeen. Tosin C:n hintataso tuskin tuossakaan mikään ilmainen on.
Mutta onko tietoa, mitä se jyrsin antaa ulos? Siis 12V mutta onko mahdollisesti välireleellä tai suoraan ehkä ohjaavalta laitteelta joku transistorilähtö joka taas ei kestä kovin suurta kuormaa? Järeämpi 12V rele / kontaktori ottaa vetäessään kuitenkin jonkin verran ja päästäessä piikin tappo voi tulla tarpeeseen.
Jos itse tekee, voi toteuttaa monella tavalla vähän sen mukaisesti, mitä haluaa. Yksi nopeasti poimittu variaatio:
ABB 1SBE121111R1420 | Kontaktori: 2-napainen, asennettava; 20A; 12VAC,12VDC; NO x2 - Tuote saatavilla Transfer Multisort Elektronikilla. Tutustu meidän laajaan tarjoukseemme.
www.tme.eu
ELEKTRO-PLAST NASIELSK 2306-11 | Kotelo: moduulilaitteistoon; IP20; rappauksen päälle,seinä- - Tuote saatavilla Transfer Multisort Elektronikilla. Tutustu meidän laajaan tarjoukseemme.
www.tme.eu
Valinnaisena voi halutessaan vikavirtasuojan:
ETI POLAM EFI6-2 AC 25/0.03 | Vikavirtasuojakytkin; Inimellis: 25A; Ijään: 30mA; Navat: 2; 400V - Tuote saatavilla Transfer Multisort Elektronikilla. Tutustu meidän laajaan tarjoukseemme.
www.tme.eu
Tai ihan johdonsuojalla, mutta tässä kohtaa kaksinapainen mieluusti:
ABB 2CDS252001R0104 | Virrankatkaisin; 230/400VAC; Inimellis: 10A; Navat: 2; Ominais: C - Tuote saatavilla Transfer Multisort Elektronikilla. Tutustu meidän laajaan tarjoukseemme.
www.tme.eu
Tuo ABB kestää kyllä 16A takana joten jos laittaa johdonsuojan, menee vaikka pienempikin. Toisaalta hinta ei juurikaan muutu ja ABB on aika varma valinta. Kaveriksi moduulikoppa johon mahtuu pistorasia, johdonsuoja / vikavirtasuoja ja kontaktori. Syöttö sitten sopivalla johdolla pistotulpan kera ja läpiviennillä koteloon. Moduulikoppaakin saa toki pienempää tai vaihtoehtoisesti voi sen koko jyrsimen laittaa saman kopan perään ja vikavirtasuojata jne jos käyttöpaikassa ei suojaa valmiiksi ole.

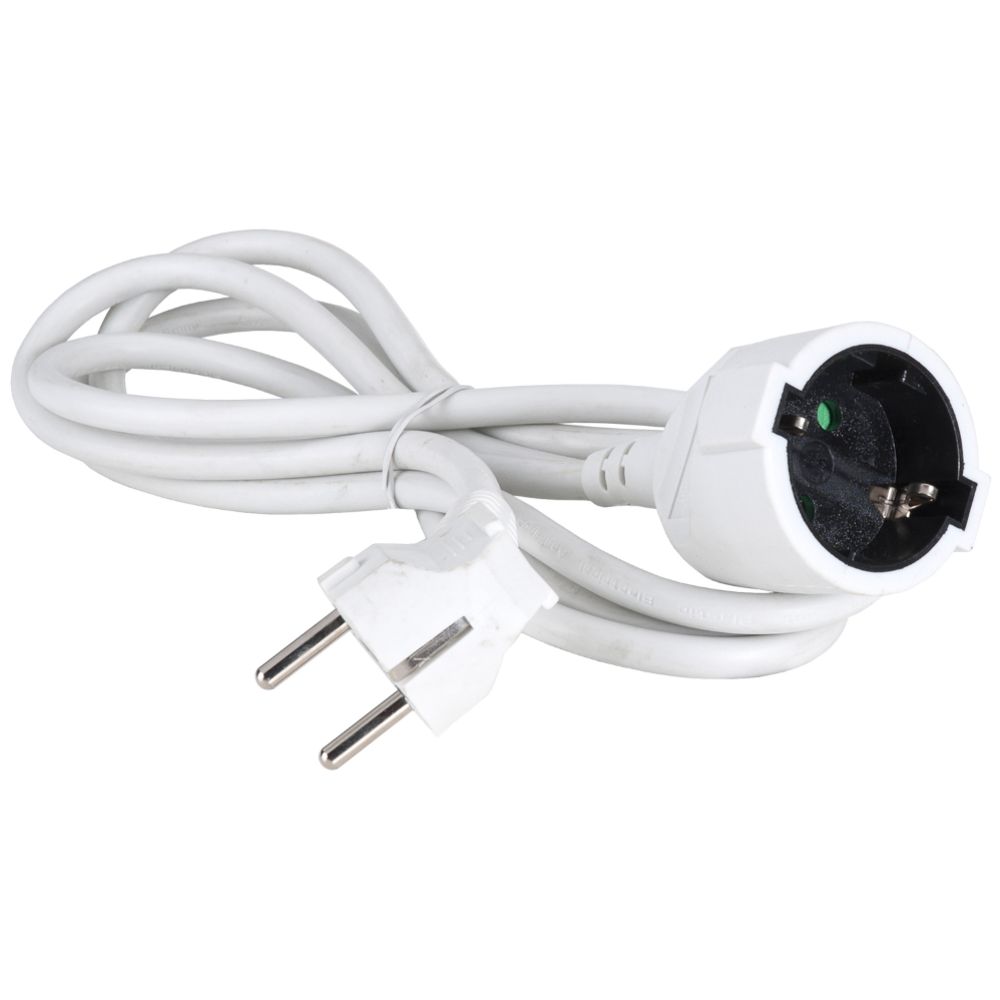

Edellä ehdotettu johto sisään ja johto ulos toimii toki sekin. Vaihtoehtona otin vähän toisen tyylisen lähestymistavan. Toki vielä jää vaihtoehtona esim normaali pinta-asenteinen seinärasiakin. Eli mikä mukavimmalta tuntuukin jos valmiilla osilla haluaa tehdä. TME myy kuitenkin melkein mitä tahansa, suosittelen harkitsemaan sitä vaihtoehtona. 12V kontaktoreita kun ei joka paikasta edes saa.
