Ratkaistu Ei kuvaa ylimmästä PCIE paikasta, mutta alemmassa PCIE paikassa toimii

[Jontsu00]

Selvittelen tutun koneen probleemaa. Eli lyhyesti sanottuna ongelmana on, että näytönohjaimesta ei saa kuvaa jos kortti on oikealla paikallaan ylimmässä slotissa (PCIEX16_1), mutta alemmassa paikassa (PCIEX16_2) ei mitään ongelmia:


Kokeiltu kahdella kortilla (GTX 1060, RTX 3080), mutta ei tulosta. Kokeiltu nyt seuraavia asioita:
-Bios päivitetty
-Kokeiltu yhdellä RAMilla
-Tarkistettu prossun pinnit ja socketti
-lisätty 2 puuttuvaa ruuvia emolevyn kiinnitykseen
-Käytetty patteria irti emolta tunnin ajan
-Päivitetty näytönohjaimen BIOS
-Kokeiltu Disabloida / enabloida CMS
-Kokeiltu disabloida fast boot
-Kokeiltu laittaa BIOSista tuolle PCIEX16_1 paikalle auton tilalle gen3, gen2, gen1= ei vaikutusta
-Piirisarjan ajurit päivitetty
-Kokeiltu ottaa irti molempia NVMe SSD:t (2kpl asennettuna paikkoihin M2_1 ja M2_2)
-Kokeiltu useammalla näytöllä displayport ja HDMI kaapeleilla

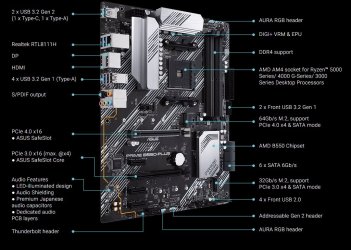

Asus Prime B550-plus
Ryzen 5700X
32GB (4x8GB) Corsair DDR4 3200mhz
GTX 1060 / RTX 3080
Corsair RM650W
Windows 11 pro (tämän asentanut toinen henkilö)

Emolevy oman käsityksen mukaan on uusi. Näytönohjaimet tuulettimet pyörii hetken kun koneen käynnistää, mitään vikavaloja ei emolevyllä ole eli ns normaali bootti. Useita koneita tullut kasattua ja fiksattua, mutta alkaa keinot itseltä ainakin loppua tämän kanssa. Pitäneekö laittaa emolevyä RMA:han?



[Astire]

Voisiko ylempään pci-e väylään liittyvät pinnit olla rutussa CPU:n alla ihan fyysisesti.

PCI-E väylään yhdistyvät AM5-kannan pinnit vaalean vihreitä vasemmalla kuvassa:

Lähde:

Socket AM5 - Packages - AMD - WikiChip

Socket AM5 is a microprocessor socket designed by AMD for their fifth generation Ryzen desktop processors with CPU cores based on the Zen 4 microarchitecture, the successor to Socket AM4. It has counterparts in Socket SP5 for servers and the FP7 package for the mobile market.

en.wikichip.org



[Jontsu00]

Voisiko ylempään pci-e väylään liittyvät pinnit olla rutussa CPU:n alla ihan fyysisesti.

PCI-E väylään yhdistyvät AM5-kannan pinnit vaalean vihreitä vasemmalla kuvassa:

Lähde:

Socket AM5 - Packages - AMD - WikiChip

Socket AM5 is a microprocessor socket designed by AMD for their fifth generation Ryzen desktop processors with CPU cores based on the Zen 4 microarchitecture, the successor to Socket AM4. It has counterparts in Socket SP5 for servers and the FP7 package for the mobile market.

en.wikichip.org

Hyvä pointti, vaikka tässä toki AM4 kyseessä. Prosessori ja socketti tarkistettu, niissä ei näkynyt ongelmia eli pinnit suorat jne. Myöskään emolevyllä ei äkkiseltään näy mitään ruuvarin jälkiä tms. En siis itse ole tätä konetta kasannut.



[Jontsu00]

Nyt kun tarkemmin tutkin tuota vikavalojen logiikkaa, niin kyllähän siellä ne vikavalot palaa. Eli jos kortti on alemmassa (väärässä) paikassa, niin emolevyn vikavalot käyvät yksitellen päällä DRAM-CPU-VGA-BOOT ja sammuvat kaikki kun bootti on onnistunut. Jos siirrän kortin ylimpään paikkaan (eli oikeaan) niin VGA valo jää palamaan valkoisena ja BOOT valo keltaisena vaikka kuinka pitkään odottelisi. Näytönohjain vaikuttaisi kyllä menevän perille asti ja käytetty useamman kerran irti ja takaisin. Myös lukitusklipsi menee normaalisti paikalleen. Jotain ongelmaa siis tuntuisi olevan tuossa ylimmässä PCIE paikassa.

Edit: Myös sen verran sain lisätietoa emolevystä, että ilmeisesti käynyt jo yhden takuureissun, mutta vikaa ei kuulemma ollut löytynyt tästä.



[Jontsu00]

Tällä hetkellä vaikuttaisi, että prosessorissa (Ryzen 5700X) on vika. Vaihdoin puolison koneesta 5600x tilalle, ja samantien tuli kuva ylemmässäkin PCIE-portissa. Tein vielä varuilta testin, että siirsin tämän potilanskoneen 5700X puolison varmasti toimivaan kokoonpanoon, ja sama ongelma siirtyi sinne. VGA-valo jää palamaan, eikä kuvaa tule näytölle. Eipä ole vielä tullut rikkinäistä prossua aikaisemmin vastaan, tämäkin on käsittääkseni paketista heitetty kokoonpanoon eli uusi yksilö.
