Build "Blue Diamond" ITX buildi (Phanteks shift/Rog Z390 I gaming/9600k, 16gb jne) FINAALI

[AkTechGears]

Tervehdys kaikille foorumilaisille!

Tällä kertaa olisi ajatuksessa rakentaa vesijäähdytetty ITX kokoonpano. Tällä hetkellä on sen verran riittävästi aikaa paneutua tähän projektiin. Yllätyksenä tuli pari ongelmaa rakennusvaiheessa. Emolevy irtisanoi sopimuksensa yhtäkkiä ja en ole saanut millään keinoilla toimimaan. Kotelon sivukylkien maalausvaiheessa tapahtui taas pieni (pikkukatastrofin) aiheuttamaa vahinkoa ja paneelit naarmuntui ennen kuin olivat täysin kuivat. Nyt paljastui miksi buildit myöhästyy näin paljon. Laitan alustavasti tähän saakka tehdyt saavutukset esille. Päivitän kun emolevy palaa takuusta.

Komponentit

Prosessori: Intel® Core™ i5-8600K Processor -> Intel® Core™ i5-9600K Processor
Emolevy: Asus Rog strix z370 I Gaming wifi Mini Itx emolevy -> Asus Rog strix z370 I Gaming wifi Mini Itx emolevy
Muisti: G.Skill Trident Z royale ddr4 8gbx2 3600mhz (hopea)
Näytönohjain: Geforce Gtx Zotac 1080 Ti Mini 11gb
Ssd: Samsung 256gb 850 m.2 nvme ssd + Transcend 256gb 2.5" SSD.
Kotelo: Phanteks Enthoo Evolv Shift - Mini ITX
Tuulettimet: Formulamod 120mm PWM 5v rgb tuulettimet
Birtalähde: Corsair SF600W


Vesijäähdytys osat:

Cpublokki: Barrow Lga 115x/1200 Supreme Edition mirror effect (Hopea&Musta) -> Barrow Lga 115x/1200 Supreme Edition mirror effect (Mustaan)
Gpublokki: Bykski Zotac 1080 Ti Mini vesiblokki
Kovaputket: Barrow 14x10mm PETG kovaputket
Kovaputkiliittimet: Barrow 14x10mm kovaputkiliittimet (hopea)
Adapterit + jatkoliittimet: Barrow 90° kulmaliittimet + 7,5/20/30/40mm jatkoliittimet (hopea)
Pumppu+Distro integroutuna: Barrowin DDC PWM pumppu + Custom distro integroutuna erikoiseen jäähdyttimeen.

Kotelo: Phanteks Enthoo Evolv Shift - Mini ITX . Kotelon sivupaneelit maalattu sinisellä spraymaalilla. Hioin ensin paneelit 1000 -> 800-> 600 -> 400mm hiomapapereilla. Pohjamaalina käytin 2k Primer 2 kerrosta (kustompaintsin). Spraymaalasin ensin hopealla maalilla ( custom base silver) x2 ja odotin noin 10h ennen kuin maalasin lopuksi anodizoidulla sinisellä maalilla x3 kerrosta. Odotin noin 2 vrk:ta kunnes maalit olivat melko kuivat. Poissulkemiseksi 2k clearcoatit x2 kerrosta ja jääneet kuivumaan 2vrk ennen kuin vahinko tapahtui


i5-8600K Processori + Asus Rog strix z370 I Gaming wifi Mini Itx emolevy

Barrow Lga 115x/1200 Supreme Edition mirror effect (Hopea&musta)


G.Skill Trident Z royale ddr4 8gbx2 3600mhz (hopea)


Geforce Gtx Zotac 1080 Ti Mini 11gb + Bykski Zotax 1080 ti Gpublokki


Ssd: Samsung 256gb 850 m.2 nvme ssd + Transcend 256gb 2.5" SSD.


Barrow 14x10mm PETG kovaputket +Barrow 14x10mm kovaputkiliittimet (hopea)


Barrowin DDC PWM pumppu + Custom distro integroutuna erikoiseen jäähdyttimeen ilman liitintä
, ,

Corsair SF600W



P.s: To be continued!



[AkTechGears]

Pieni päivitys emolevyyn liittyen. Verkkokaupasta tuli tilalle Asus Rog z390-I Gaming malli, mikä ei sovi väriteemaan. Toki ymmärrän, että alkuperäinen tuote ei ollut valikoimassa enää ja oli pakko laittaa toisen sukupolven emolevy. Sen verran kommunikointi ongelmia verkiksen kanssa ollut, ettei ole selitetty mikä ollut vikana emolevyssä ja miksi vaihdetaan toiseen sukupolveen kysymättä/kertomatta asiakkaalle asiasta vain postitetaan suoraan osoitteeseen.



[AkTechGears]

Sain vihdoinkin osat järjestettyä, vaikka buildin väriteema on ikävästi vaihtunut. Syy miksi osat ovat saaneet virtapiikin on jäänyt edelleen auki. Rikkoutuneet osat menivät korjaukseen ja sieltä tulikin heti checkup:n jälkeen arviointi, että näytönohjain ja emolevy eivät enää toiminta kunnossa.

Vaihdetut osat:
ROG STRIX Z370-I GAMING -> ROG STRIX Z390-I GAMING (takuuvaihto)
Zotac Geforce GTX 1080 ti Mini -> Zotac Geforce Gtx 1080 ti mini (käytettynä täältä)

Buildissa vaihdettu osat:
Cpublokki muuettu hopeasta mustaan.
Gpu:n asennus paikka sijoitettu toisinpäin, eli käänsin gpu-pidikkeen oikealta vasempaan ja nyt gpublokki on vielä näyttävämpi.

Youtube video:


Finaali kuvat:

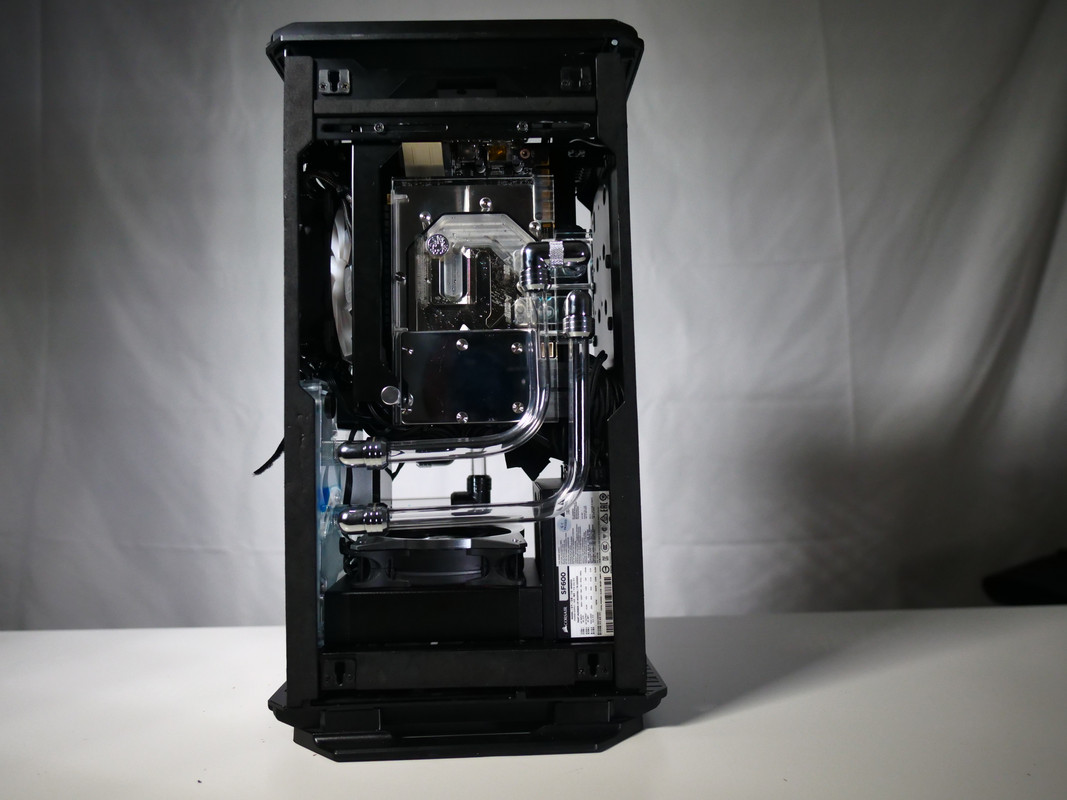

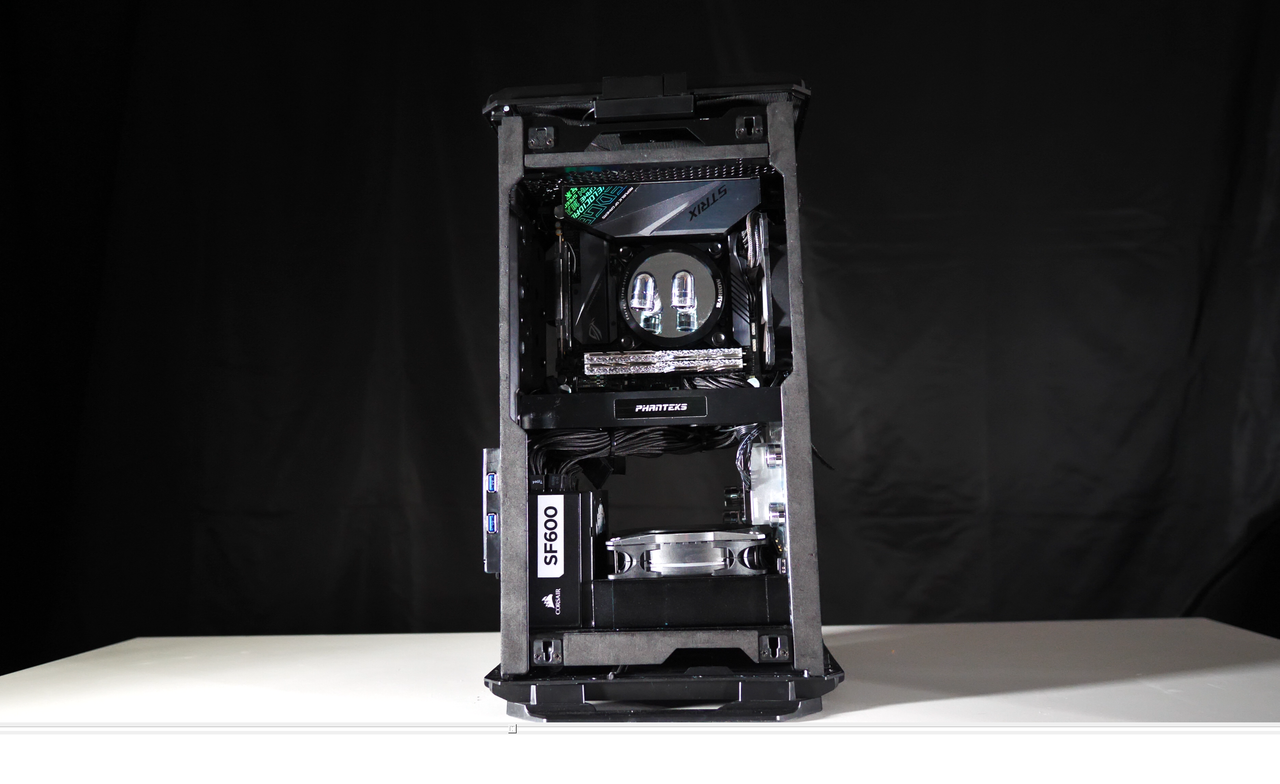

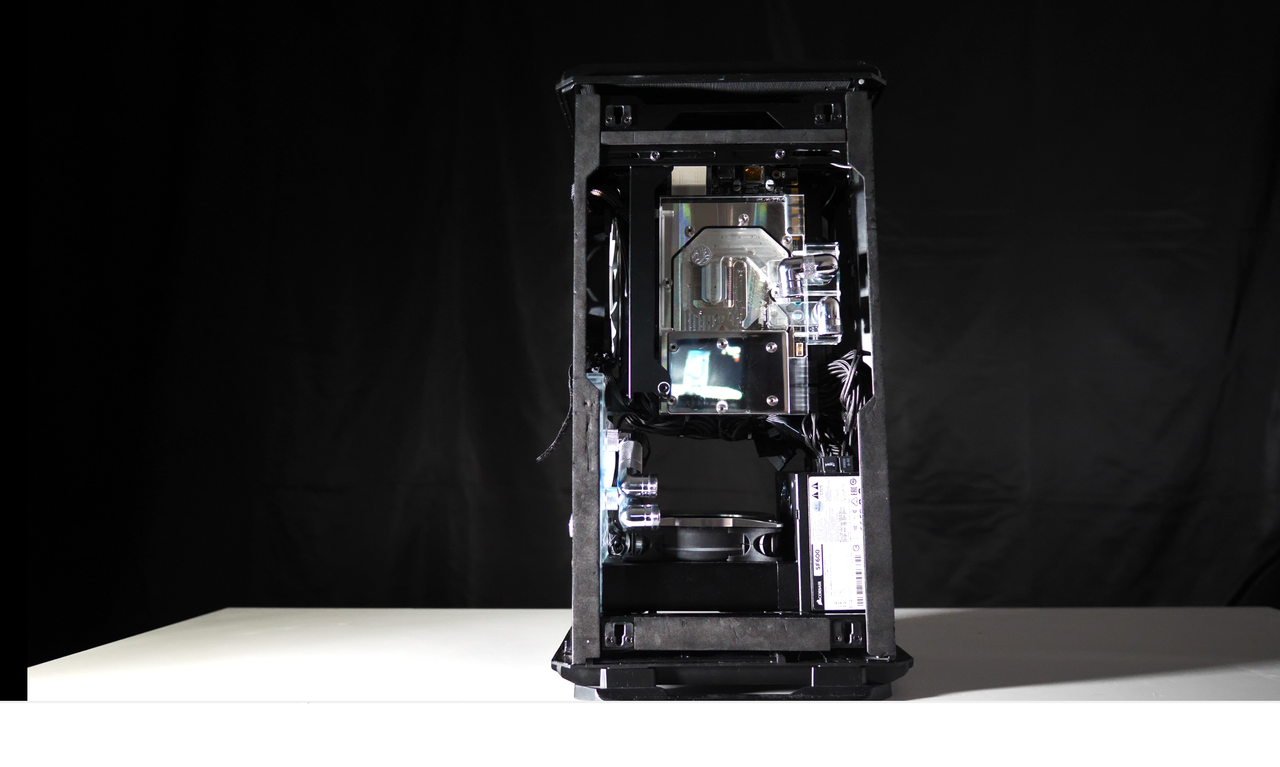

Ennen täyttöä:

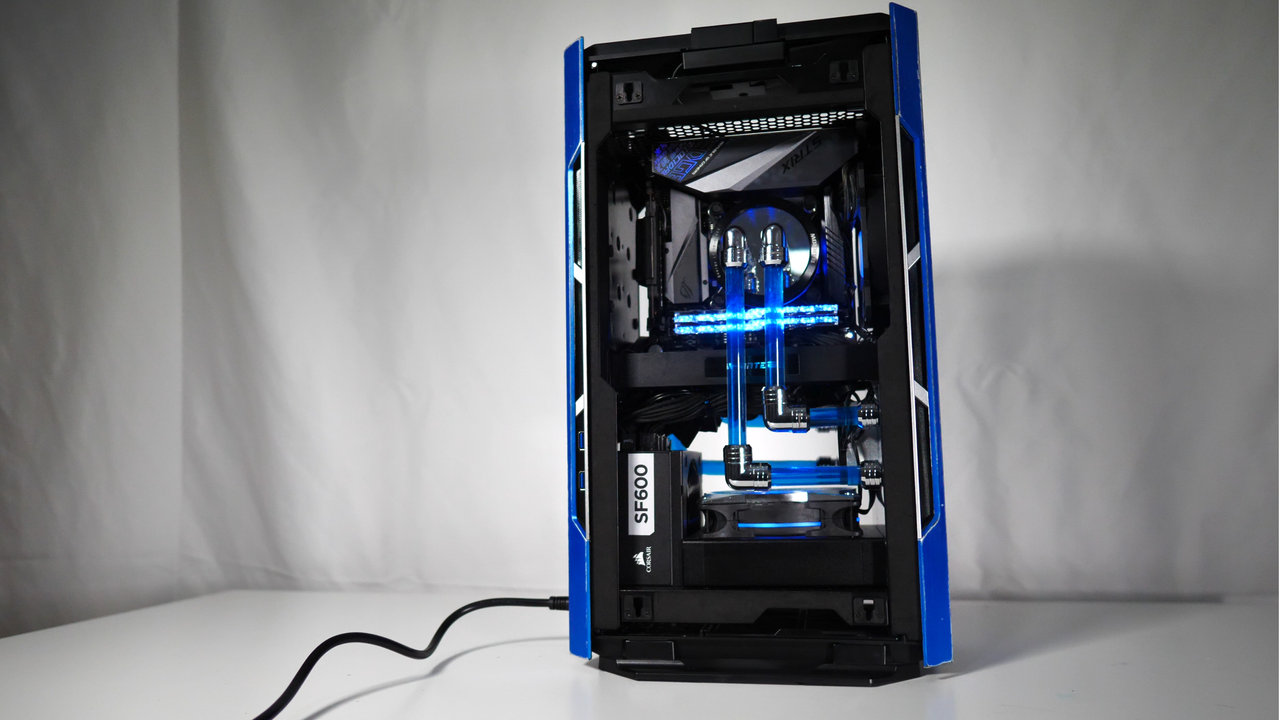

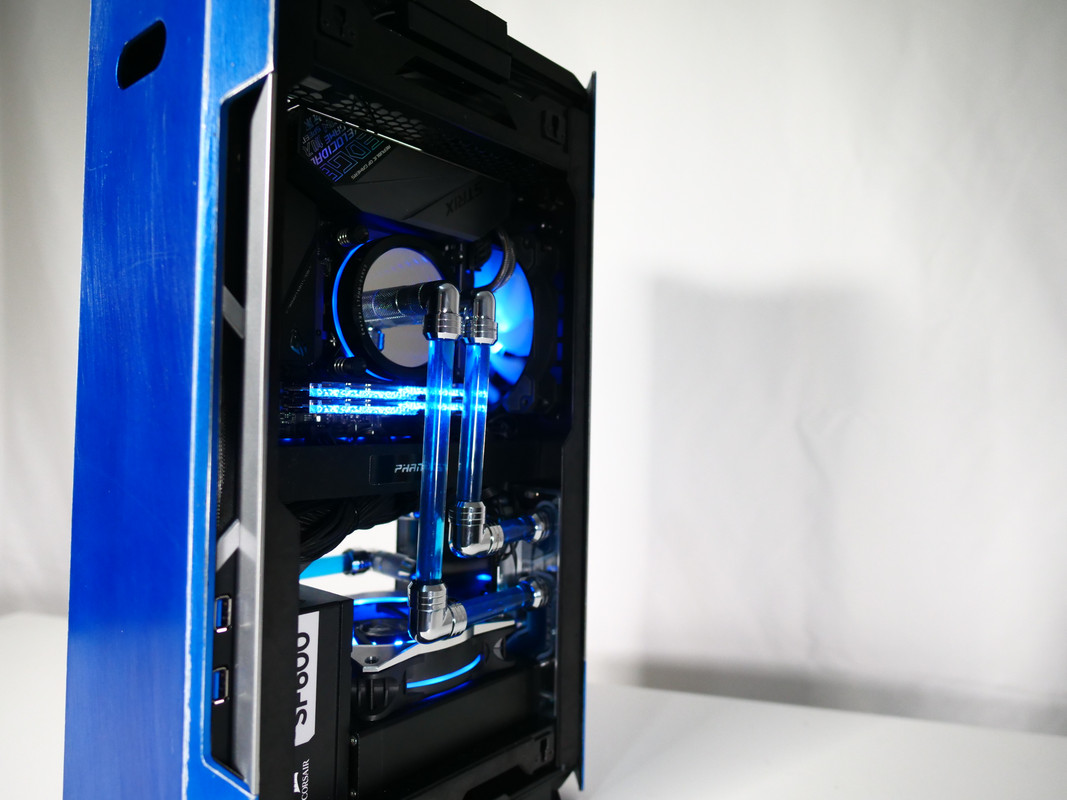

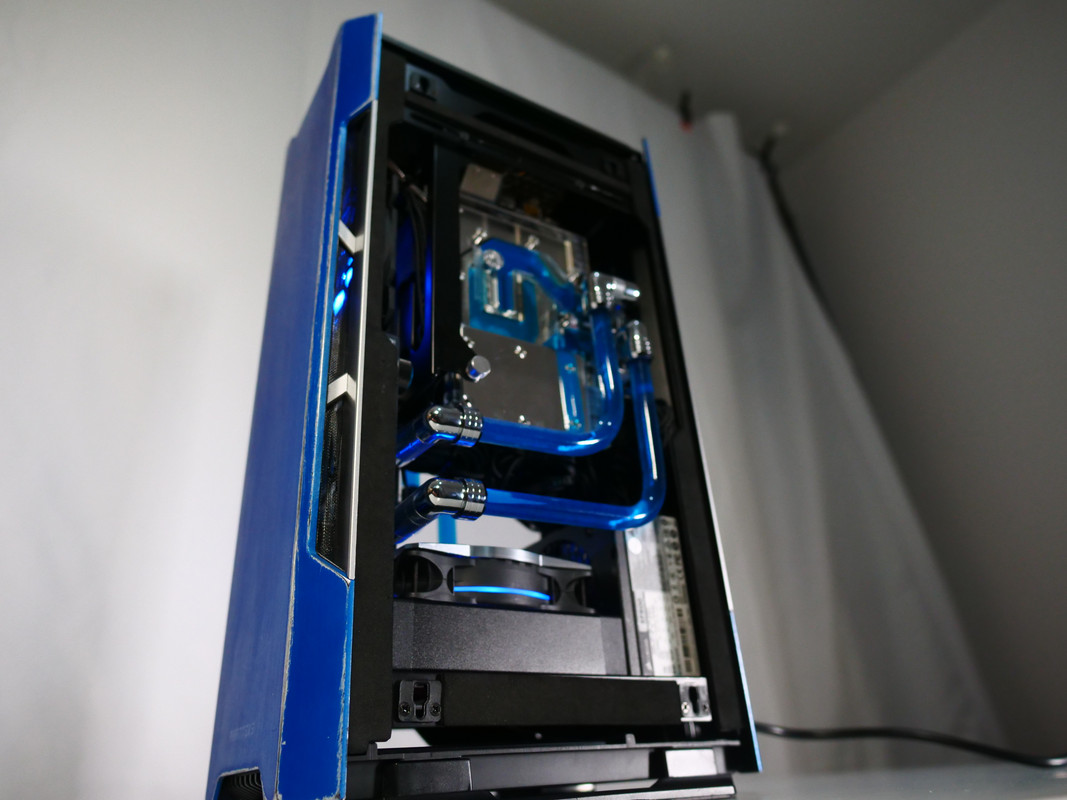

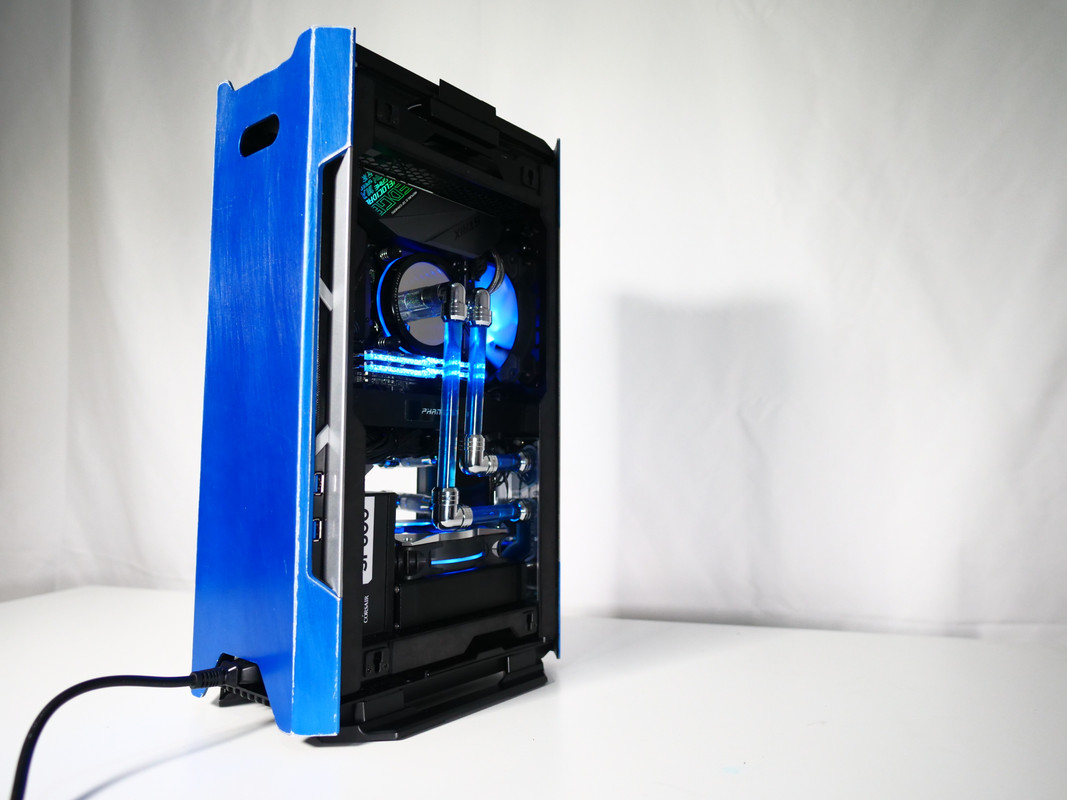

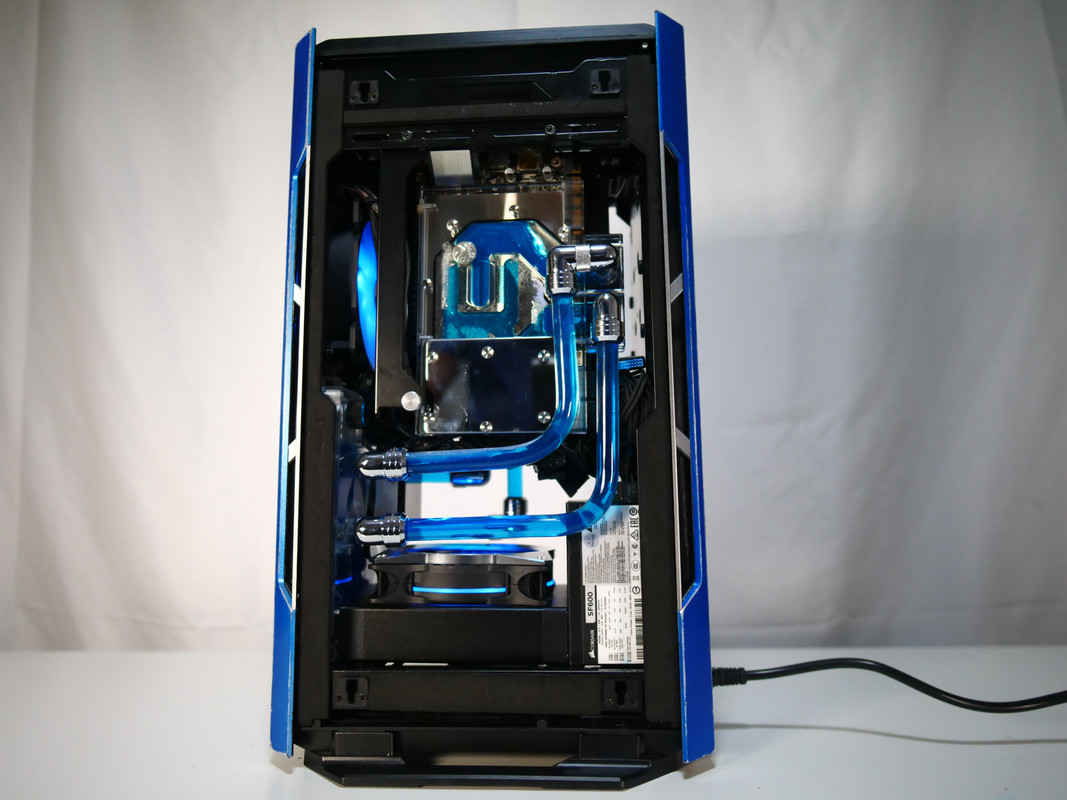

Finaali kuvat (Lisätään toki vielä kuvia kun kerkeän)















Youtube Time-lapse video



To be Continued.
