Aftermarket jäähyt näytönohjaimiin (Arctic Cooling Accelero, ym.)

Liittynyt
27.12.2016
Viestejä
1 100
Gainward rtx 2060 piti twin turbo 3:sta varten porata uudet ruuvinreiät brackettiin. Reiät pito porara muutama mm offset poispäin näyttiksen raudasta jotta jäähy mahtui kiinni. Lisäksi brackettiin piti porara/sahata kolo yhdelle näyttiksen pintaliitoskomponentille. Tuulettimet sekoilivat suoraan gpu:ssa kiinni joten piti ostaa emolevyadapteri tuuletinjohdolle ja säätää gpu tuulettimia argus monitorilla.

Liittynyt
17.10.2016
Viestejä
2 563
Kyllä mulla toimi NT-H1, Arctic MX4 ja Kryonaut kaikki miltei yhtä hyvin Morpheus/Vega-kombon kanssa. Tuollainen korkea hotspot lämpötila on vain kontaktista kiinni. Se tuntuu olevan tuurista kiinni saako hyvin jäähyn kiinni.
Jääräpäisesti hain kuitenkin Kryonaut-tuubin ja löin sitä väliin. Joko sattui vuosisadan tuuri kohdille, tai sitten tuossa on jotain taikaa. Hotspot tippui sieltä 90+ asteesta 75 asteeseen (gpu nyt markkivedon aikana 50c pintaan +-2c). Aikaisemmin kokeilin vähintään kymmenen kertaa eri tahnamäärillä (ja merkeillä) ja mielestäni tämä viimeinen yritys ei eronnut millään lailla edellisistä, mutta niin vain lämmöt tippui reilusti. Loppu hyvin, kaikki hyvin (toistaiseksi :p ). Ainakin Kryonaut toimii hyvin, johtui lämpöjen lasku sitten tuurista tai tahnasta.

Liittynyt
17.10.2016
Viestejä
13 397
Jääräpäisesti hain kuitenkin Kryonaut-tuubin ja löin sitä väliin. Joko sattui vuosisadan tuuri kohdille, tai sitten tuossa on jotain taikaa. Hotspot tippui sieltä 90+ asteesta 75 asteeseen (gpu nyt markkivedon aikana 50c pintaan +-2c). Aikaisemmin kokeilin vähintään kymmenen kertaa eri tahnamäärillä (ja merkeillä) ja mielestäni tämä viimeinen yritys ei eronnut millään lailla edellisistä, mutta niin vain lämmöt tippui reilusti. Loppu hyvin, kaikki hyvin (toistaiseksi :p ). Ainakin Kryonaut toimii hyvin, johtui lämpöjen lasku sitten tuurista tai tahnasta.
..tai edellisellä tahnalla oli huono kontakti..
Ei siinä Kryonautissa ole muuta vikaa, kun se vaan lisää kustannuksia..

Liittynyt
18.10.2016
Viestejä
851
Accelerojen kanssa kannattaa muuten mahdollisuuksien mukaan käyttää vakiojäähyjen jousiruuveja, koska noi vakiot on huonoja sitä ajatellen, että kortti vääntyy väkisin ajan saatossa. Mono plussan kanssa kontakti ei ole muuttunut alkuperäisestä melkein ollenkaan.


Liitteet

Liittynyt
17.10.2016
Viestejä
2 012
> Osta rtx 2070
> Osta raijintek morpheus
> Totea että asennusreiät 51mm (ts. ei sovi mihinkään aftermarket cooleriin)

Mitä vittua nyt taas Nvidia.

e: Jahas immeisesti Xtreme IV rev2:sta löytyisi 51mm reiät.

Viimeksi muokattu:
Liittynyt
17.10.2016
Viestejä
2 563
Mistähän tällaisia mahtaisi löytyä? Hukkui yksi Raijintekin kannakeruuveista siivotessa, eikä löydy mistään. :lol: Sen verran jötkö, että varmaan ihan hyvä kuitenkin laittaa neljällä ruuvilla kiinni. Ei ole se tuttu emolevyn kannakeruuvi (näytönohjaimen ruuvit menee tuohon naaraspuoleen kiinni ja toinen puoli jäähyn rautoihin).




edit: tilasin ebaystä 5,6,7 ja 8mm korkeat female-female palikat (30 kpl jokaista) ja useamman mittaisia m2-ruuveja (saa rautoihin kiinni). Eiköhän tuo noilla tokene. Ihme eksotiikkaa noissa raudoissa, kun ruuvin koko on yllättäen m2 ja m3:n välistä. (m2.5 vissiin, mutta tuollaisia kannakkeita ei näkynyt missään, missä toinen pää on m2.5 uros ja toinen m2 naaras).

Viimeksi muokattu:
Liittynyt
17.10.2016
Viestejä
2 012
Jumankauta mikä työmaa asennella nuo arcticin backplatella olevat coolerit. Muistanutkaan kun edellisestä aikaa varmaan nelisen vuotta. Ei meinannut akasan lämpöteipitkään pitää niin joutui aukomaan toiseen kertaan. Noh, nyt luulisi pysyvän kortin vilpoisena. Backplate + omat pikkusiilit vrm ja muisteille.

Meni siis Accelero Xtreme IV kiinni RTX 2070:een vaikkei varsinaisesti tuettuna olekaan. Omassa kortissa 51mm reiät (samat kuin 1660 sarjalaisilla). 55C pikaisella testauksella maksimilämmöt.

Liittynyt
17.10.2016
Viestejä
2 563
Jumankauta mikä työmaa asennella nuo arcticin backplatella olevat coolerit. Muistanutkaan kun edellisestä aikaa varmaan nelisen vuotta. Ei meinannut akasan lämpöteipitkään pitää niin joutui aukomaan toiseen kertaan. Noh, nyt luulisi pysyvän kortin vilpoisena. Backplate + omat pikkusiilit vrm ja muisteille.

Meni siis Accelero Xtreme IV kiinni RTX 2070:een vaikkei varsinaisesti tuettuna olekaan. Omassa kortissa 51mm reiät (samat kuin 1660 sarjalaisilla). 55C pikaisella testauksella maksimilämmöt.
Samanlaisia kokemuksia Arcticin jäähyistä. Twin Turbo III:n asennus oli melkoista taiteilua GTX 970:ään tukirautoineen ja filmikalvojen leikkuineen, jos vertaa Morpheuksen neljään ruuviin "ja se oli siinä"-asennukseen. Morpheus II näyttää melkein sirolta noihin Arcticin sämpylöihin verrattuna. :) Xtreme IV:n olisin silti itsekin ostanut, vaan kun tuli prossutuuletin tielle. Hintaa kymppi vähempi ja 3 tuuletinta mukana--Arcticissa siis.

Viimeksi muokattu:
Liittynyt
17.10.2016
Viestejä
13 397
Jumankauta mikä työmaa asennella nuo arcticin backplatella olevat coolerit. Muistanutkaan kun edellisestä aikaa varmaan nelisen vuotta. Ei meinannut akasan lämpöteipitkään pitää niin joutui aukomaan toiseen kertaan. Noh, nyt luulisi pysyvän kortin vilpoisena. Backplate + omat pikkusiilit vrm ja muisteille.

Meni siis Accelero Xtreme IV kiinni RTX 2070:een vaikkei varsinaisesti tuettuna olekaan. Omassa kortissa 51mm reiät (samat kuin 1660 sarjalaisilla). 55C pikaisella testauksella maksimilämmöt.
Samanlaisia kokemuksia Arcticin jäähyistä. Twin Turbo III:n asennus oli melkoista taiteilua GTX 970:ään tukirautoineen ja filmikalvojen leikkuineen, jos vertaa Morheuksen neljään ruuviin "ja se oli siinä"-asennukseen. Morpheus II näyttää melkein sirolta noihin Arcticin sämpylöihin verrattuna. :) Xtreme IV:n olisin itsekin ostanut, vaan kun tuli prossutuuletin tielle. Hintaa kymppi vähempi ja 3 tuuletinta mukana--Arcticissa siis.
Pojat, tämä on se yksi tapaus, jossa kannattaa ostaa se vanhempi versio: Twin Turbo II tai Xtreme III. Kokemusta tosin puuttuu Twin Turbo III:sta, mutta kaikista kolmesta muusta on kokemusta. En suosittele noita uusia malleja. Niissä on menty taaksepäin.

Liittynyt
17.10.2016
Viestejä
2 012
Pojat, tämä on se yksi tapaus, jossa kannattaa ostaa se vanhempi versio: Twin Turbo II tai Xtreme III. Kokemusta tosin puuttuu Twin Turbo III:sta, mutta kaikista kolmesta muusta on kokemusta. En suosittele noita uusia malleja. Niissä on menty taaksepäin.
Ongelmahan tuossa oli se että tuota 51mm brackettia ei ole kuin rev2 malleissa ja Xtreme III rev2 ei saa suomesta. Muuten kyllä olisin ostanutkin. Toisaalta nythän tuo on parempi kuin kumpikaan III tai IV vakiona, kun on backplate plus omat jäähysiilit komponenteille.

Liittynyt
27.12.2016
Viestejä
1 100
Poraa uudet reiät bracketiin? Ainakin omaa twin turbon brackettia oli helppo työstää, ei ollut mitään erityisen kovaa metallia.

Itse olen nakannut nuo Arcticin backplatet metallinkeräykseen, ja laittanut samoihin kohtiin mitä orggis jäähyssä on niin pikku siilejä. Kai ne jotain auttaa.


Jill Valentine

<3
Tukijäsen
Team AMD
Team NVIDIA
Team Apple
Team iPhone
Liittynyt
17.10.2016
Viestejä
11 791
Accelerojen kanssa kannattaa muuten mahdollisuuksien mukaan käyttää vakiojäähyjen jousiruuveja, koska noi vakiot on huonoja sitä ajatellen, että kortti vääntyy väkisin ajan saatossa. Mono plussan kanssa kontakti ei ole muuttunut alkuperäisestä melkein ollenkaan.
Allekirjoitan tän, n. 2 vuotta taisi olla Twin Turbo II GTX 470:ssa aikanaan ja melko mutkalle meni ajan myötä. Arkistojen kätköistä löytyi kuvakin n. 6v takaa.



Jill Valentine

<3
Tukijäsen
Team AMD
Team NVIDIA
Team Apple
Team iPhone
Liittynyt
17.10.2016
Viestejä
11 791
Vielä kun tajuaisi MIKSI AIO:t jäähdyttävät näytönohjaimia helvetin hyvin. Mulla oli itellä aikanaan Accelero Hybrid III-120 jota käytin GTX 670 sekä R9 290 korttien kanssa ja kävivät hyvinkin viileinä. Mutta prossulla tuollainen taas on onnettoman tehoton.

Liittynyt
17.10.2016
Viestejä
7 612
Vielä kun tajuaisi MIKSI AIO:t jäähdyttävät näytönohjaimia helvetin hyvin. Mulla oli itellä aikanaan Accelero Hybrid III-120 jota käytin GTX 670 sekä R9 290 korttien kanssa ja kävivät hyvinkin viileinä. Mutta prossulla tuollainen taas on onnettoman tehoton.
GPU:t ovat valtavan kokoisia pinta-alaltaan ja niiden W/mm² ei ole kamalan korkea vrt. 14nm Intelit 5GHz kelloilla.

Core i9-9900K on luokkaa 175 mm² ja se hörppii helposti yli 200W kellotettuna -> yli watti per neliömilli ja välissä vielä heatspreader + jotkut purkat yms. Ja tuostakin pinta-alasta suurin osa on cachea ja näyttistä -> ne valtaosan tehosta hörppivät coret ovat ihan minimaalisen pienen pinta-alan osuus.

Joku Geforce RTX 2080:n TU104 on kooltaan 545mm², powerlimitit hakkaavat vastaan alle 300W kulutuksella (alle 0.6W/mm²), tehonkulutus on jakautunut kivasti melkein koko piirin pinta-alalle ja blokki on direct-die:llä kiinni ytimessä ilman purkkaa tai heatspreaderiä.

--
Tuollaisen 240-280mm² kennon jäähdytysteho on valtava, mutta CPU:lta on vaikea saada siirrettyä ne lämmöt sinne veteen.

Juuri tuon takia ylipäätään ihmettelen, että miksi noita after-market AIO:ta ei ole GPU:ille enempää. Se on nimenomaan se paikka mihin vesijäähdytystä kannattaa käyttää. CPU:lle taas faasimuunnokseen perustuva lämpöputki on paljon parempi ratkaisu, koska sillä saadaan sitä pistemäistä lämpökuormaa paljon tehokkaammin levitettyä sinne cooler-torniin.


Jill Valentine

<3
Tukijäsen
Team AMD
Team NVIDIA
Team Apple
Team iPhone
Liittynyt
17.10.2016
Viestejä
11 791
Jees, kiitoksia selkeästä vastauksesta. Jäi vähemmälle tuo fysiikan pänttääminen peruskouluaikoina niin vähän tuo lämmönjohtavuuskin hakusessa, mutta kyllähän tuo kuulostaa järkevältä. Sitä kun vaan ajattelee että GPU tuottaa enemmän lämpöä kuin CPU, niin luulisi olevan vaikeampi jäähdyttää.

Liittynyt
13.09.2018
Viestejä
360
Juuri tuon takia ylipäätään ihmettelen, että miksi noita after-market AIO:ta ei ole GPU:ille enempää. Se on nimenomaan se paikka mihin vesijäähdytystä kannattaa käyttää. CPU:lle taas faasimuunnokseen perustuva lämpöputki on paljon parempi ratkaisu, koska sillä saadaan sitä pistemäistä lämpökuormaa paljon tehokkaammin levitettyä sinne cooler-torniin.
Nykyisetkin mallit ovat keskimäärin aika kalliita, lähes pari hunttia Alphacool Eiswolfista esimerkiksi. Toinen ongelma on, että erilaisia piirilevyjä piisaa näyttiksissä, joten koko näyttiksen kattavaa blokkia on hankala myydä muille kuin referenssimalleille ja pelkän GPU:n kattavissa virityksissä ongelmana on muisti- ja VRM-piirien jäähdytys. Vastaavasti näyttisvalmistajat sitten pyytävät mansikoita yleensä keskinkertaisesti toteutetuista hybrideistään.

Olen kyllä samaa mieltä, että tilaa useammille optioille olisi.

Liittynyt
17.10.2016
Viestejä
2 012
Pari viikkoa siitä kun pääsi morpheuksen yhteensopivuusongelmia kiroamaan niin tuli uusi versio, 8057 (Morpheus III tai II rev2 olisi ollut aivan liian vaikea muistaa :giggle:), jonka pitäisi olla yhteensopiva 5700/XT ja 2000 sarjalaisten kanssa. RAIJINTEK

Tosin ei tuostakaan kyllä ohjekirjan mukaan noita 51mm rei'illä varustettuja kiinnikkeitä löydy kuten arcticista. Ilmeisesti 2000-sarjan FE:t on sitten 54mm ja ylöspäin.

Liittynyt
21.10.2016
Viestejä
20
Olisin kiinnostunut laittamaan Zotac GTX 1080 Miniin Morpheus II:sen, mutta ainoa ongelma on siinä että vrm sijaitsee kortin takaosassa ja sinne mahtuu vain P100mm L15mm K11mm jäähdytyssiili, niin onko tuon kokoinen jäähdytys liian vähän vrm:lle?

Liittynyt
17.10.2016
Viestejä
13 397
Olisin kiinnostunut laittamaan Zotac GTX 1080 Miniin Morpheus II:sen, mutta ainoa ongelma on siinä että vrm sijaitsee kortin takaosassa ja sinne mahtuu vain P100mm L15mm K11mm jäähdytyssiili, niin onko tuon kokoinen jäähdytys liian vähän vrm:lle?
Itse laittaisin tuohon Mono Plussan ja vähän alikellottelisin korttia..

Eikä ole Yhtä Oikeaa Vastausta VRM:n kanssa ikinä. Täällä ei nyt täysin vieläkään ymmärretä, miten se toimii, mutta käytännössä max_virta/vaiheiden_määrä menee jokaisesta vaiheesta maksimirasituksessa. Ja sitten jokaisen vaiheen energiatehokkuus määrittää, paljon siitä muuttuu lämmöksi. Ja se tehokkuus ei ole vakio, vaan muuttuu kuormituksen mukaan. Käytännössä, vähemmän vaiheita -> kuumempi VRM. Enemmän rasitusta -> kuumempi VRM. Huonomman energiatehokkuuden komponentit -> kuumempi VRM. Tuo mini-kortti on jo valmiiksi vähän pienemmillä kelloilla, niin käyttäisin sitä hyödyksi.

Tärkempää on ehkä saada tuuletin puhaltamaan siihen VRM:ään, kuin se, että sillä on mahdollisimman iso siili. Ja edelleen, pistäisi power targettia vähän pienemmäksi ja ottaisin Mono Plussan, mutta tämä on vain minä.

Olen ehkä väärällä tavalla lähestymässä tätä, mutta itse olisin hakemassa semmoista 10v korttia kuin veljen GTX 460. Siellä se vielä on jossain koneessa ja on hiljainen. Kone saattaa olla varastossa, mutta hänellä on se vielä :)

--

Kellotteluun sitten parempi jäähy (esim. Morpheus II), mutta tuo korttisi on vähän tehty mini-ITX-kokoonpanoihin, niin se on tehty toimimaan VRM:n puolesta vähän pienemmillä kelloilla.

Liittynyt
19.10.2016
Viestejä
866
mulla ois tuossa ropelivammanen 980ti strix. Mikäköhän jäähy tuohon menis kiinni? Toki jos jostain löytyy ehjänä alkuperänen jäähy niin sekin kelpais :)

Liittynyt
17.10.2016
Viestejä
2 012
mulla ois tuossa ropelivammanen 980ti strix. Mikäköhän jäähy tuohon menis kiinni? Toki jos jostain löytyy ehjänä alkuperänen jäähy niin sekin kelpais :)
Arcticin sivuilta löytyy kyllä tarkat piirustukset joiden avulla voi mittailla ja mallailla. Tai jos ostat postilla niin sitähän voi kokeilla ja jossei sovi niin palauttaa... Ja jos tuo ei innosta niin shroudi pois ja 2x 90/120mm tuulettimet nippareilla kiinni, luulisi riittävän kun sen verran järeä cooleri vakionakin.

Liittynyt
13.01.2017
Viestejä
2 021
mulla ois tuossa ropelivammanen 980ti strix. Mikäköhän jäähy tuohon menis kiinni? Toki jos jostain löytyy ehjänä alkuperänen jäähy niin sekin kelpais :)

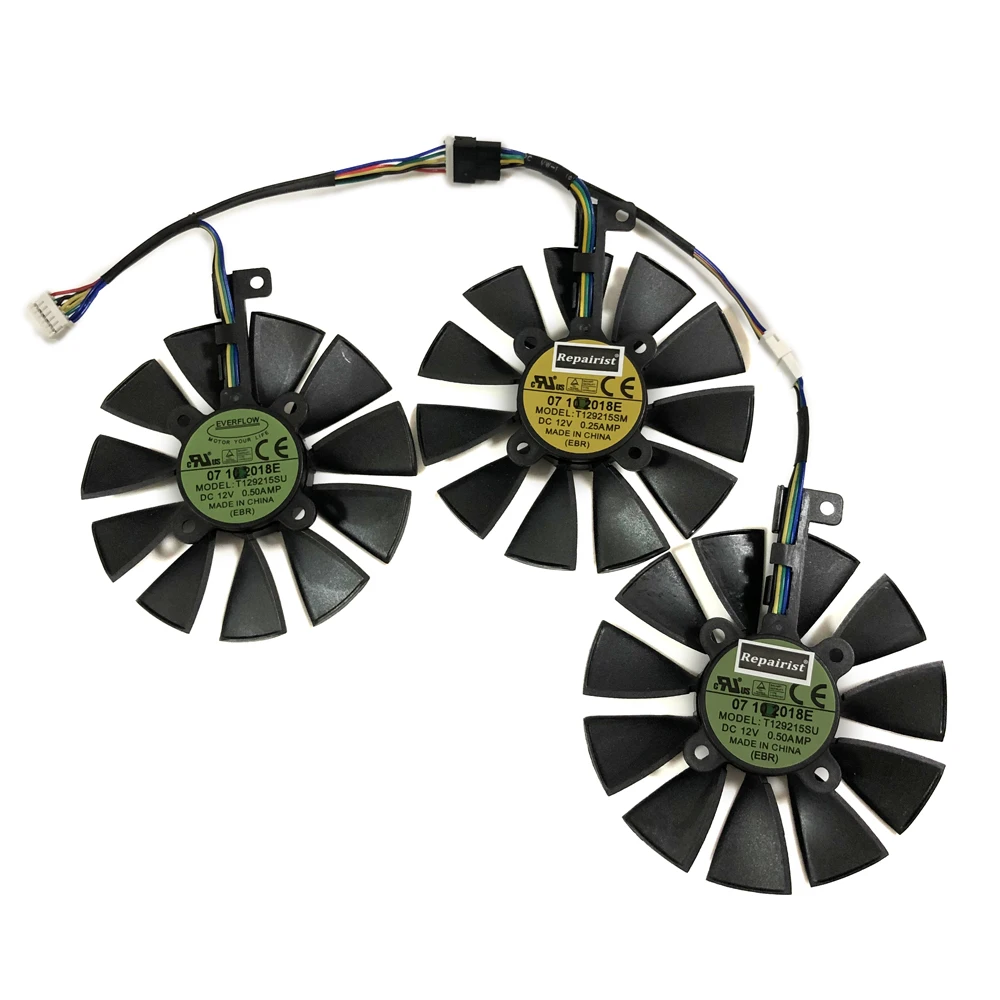

Tuulettimia tuohon saa kyllä tilattua kiinasta:

Tai perus nippariviritys normaaleilla 92mm tuulettimilla on yksi hyvin toimiva vaihtoehto myös (Arctic F8 ja F9 ovat hyviä ja halpoja vaihtoehtoja).
Tosin Strixiin taitaa mennä ihan 2x120mm näppärästi kiinni ilman että se olisi edes yliampuvan näköinen.

Liittynyt
17.10.2016
Viestejä
2 012
Tuulettimia tuohon saa kyllä tilattua kiinasta:

Tai perus nippariviritys normaaleilla 92mm tuulettimilla on yksi hyvin toimiva vaihtoehto myös (Arctic F8 ja F9 ovat hyviä ja halpoja vaihtoehtoja).
Tosin Strixiin taitaa mennä ihan 2x120mm näppärästi kiinni ilman että se olisi edes yliampuvan näköinen.
Kiinanpojat repii ihan hyvällä katteella... :D

Liittynyt
18.10.2016
Viestejä
851
RTX-kortit vaatii ilmeisesti uudentyyppisen liittimen tuulettimille. --> Tämän kuvan oikea laita.

Tietääkö joku, saako näitä adaptereita mistään suomalaisesta kaupasta? NV 14-Pin Adapter - Cable
Voiko Arctic olla tosiaan ainoa pulju joka näitä myy?
Koskee pitkälti vain FE-kortteja. Valtaosassa muiden valmistajien kortteja samaan sekoiluun ei ole lähdetty ja levyltä löytyy standardi 4-pinninen.

Liittynyt
07.01.2020
Viestejä
396
Tuossa oma ratkaisu
Blokki kääntyi lopulta toisin päin, noin päin ei mahtunut letkut menemään kotelossa.
Muistien ja virransyötön päälle siilit.
Orkkisbloweri hoitaa niiden jäähdytyksen.
Mahtuu alkuperäisen kuoren alle, jos sitä haluaa leikellä ja käyttää.

Rasituksessa puhallin pyörii jossain 20-30% huitteilla, muistit 1900MHz/1,2V ja ehkä 70c.
Käyrä sellainen, että ei kuulu muiden äänilähteiden yli selkeästi.

Liittynyt
08.11.2016
Viestejä
230
Itse laitoin Asus rtx 2080 ti strix näyttikseen orkkis tuulettimien tilalle 2 kpl Arctic P12 tuulettimia. Lämmöt tippui 9 astetta rasituksessa ja tuulettimet todella paljon hiljaisemmat.

Liittynyt
10.06.2020
Viestejä
21
Asensin Krakenin näytönohjaimeen:

Ei tämä mitenkään taloudellisesti järkevää ole, ja koteloon asentamisessa tuli vähän yllätyksiä vastaan. Mutta onpahan mukavan hiljaista! Vesipumpun ulina vaan kuuluu vähän läpi.

Liittynyt
27.07.2020
Viestejä
9
Netistä löytää huonosti (ainakin omilla googlailuilla), että kuinka parantaisi HP:n tekemää RTX 2080:n jäähyä. Laite on blower-tyyppinen ja sinänsä käy järkeen HP Pavilion Gaming -kokoonpanoon. Vakio profiililla äänetkin on aika maltilliset, kun käyrä ei anna nostaa yli 50% kierroksia. Tästä syystä thermal throttling iskee melkein minuutissa kiinni, kun kortti käy 83c astetta.

Näkisittekö, että tuollaiseen kannattaa pienempään koteloon laittaa Accelero III -jäähyä tai vastaavaa? Sinne kyllä saa menemään varmaan tuon ihan hyvin. Kotelossa on vai yksi ulospäin ohjattu tuuletin (92m tai 80m) prossun vieressä.

Yksi youtube-video aiheesta löytyy, kun joku viritti vesijäähyn tuolle. Se nyt ei houkuttele ensimmäiseksi, koska virtalähde pitäisi vaihtaa. Ratkaisuksi olisi hyvä, jos vai saisi ilmajäähdytteisen ja toimimaan sen tuosta kortin omista virtalähdöistä.

Kone on siis tämä: HP Pavilion Gaming Desktop 790-0078no Tuotteen tekniset tiedot | HP®-asiakastuki

Aiemmista kasauksista on aikaa noin 10 vuotta ja maailma näyttää muuttuneen aika paljon sen jälkeen.

Liittynyt
17.10.2016
Viestejä
13 397
Netistä löytää huonosti (ainakin omilla googlailuilla), että kuinka parantaisi HP:n tekemää RTX 2080:n jäähyä. Laite on blower-tyyppinen ja sinänsä käy järkeen HP Pavilion Gaming -kokoonpanoon. Vakio profiililla äänetkin on aika maltilliset, kun käyrä ei anna nostaa yli 50% kierroksia. Tästä syystä thermal throttling iskee melkein minuutissa kiinni, kun kortti käy 83c astetta.

Näkisittekö, että tuollaiseen kannattaa pienempään koteloon laittaa Accelero III -jäähyä tai vastaavaa? Sinne kyllä saa menemään varmaan tuon ihan hyvin. Kotelossa on vai yksi ulospäin ohjattu tuuletin (92m tai 80m) prossun vieressä.

Yksi youtube-video aiheesta löytyy, kun joku viritti vesijäähyn tuolle. Se nyt ei houkuttele ensimmäiseksi, koska virtalähde pitäisi vaihtaa. Ratkaisuksi olisi hyvä, jos vai saisi ilmajäähdytteisen ja toimimaan sen tuosta kortin omista virtalähdöistä.

Kone on siis tämä: HP Pavilion Gaming Desktop 790-0078no Tuotteen tekniset tiedot | HP®-asiakastuki

Aiemmista kasauksista on aikaa noin 10 vuotta ja maailma näyttää muuttuneen aika paljon sen jälkeen.
Kuvat ei kerro, kuinka suuri ja massiivinen tuo Accelero Xtreme III tai Morpheus on.. Ei varmasti mahdu mihinkään koteloon, jossa on 92mm poistossa.

Itse koettaisin katsoa, onko tuossa standardit osat - ja siirtäisin toiseen koteloon, jossa ilma kiertää paremmin tai sitten vaihtaisin tahnat, putsaisin pölyt ja pistäisin power limittiä vähintään 10% alaspäin..

Liittynyt
18.10.2016
Viestejä
851
Ensin V/F käyrää Afterburnerilla kaunistaen, sitten vasta jäähy vaihtoon. Eiköhän tuon saa tiputettua jonnekin 0,85V maastoon ilman muutosta suorituskyvyssä

Liittynyt
27.07.2020
Viestejä
9
Kiitokset neuvoista. V/F käyriä ei ollutkaan aikoinaan kovin helppo tehdä, mutta tuota googlettamalla löysin MSI Afterburnerille, jota toki olin jo kokeillut. Tuon käyttäminen alikellottamiseen oli uutta. Täytyy vielä tänään kokeilla illalla lisää käyriä ja benchmarkeja, mutta pikaisella testillä sain +120mhz stabiiliksi kelloksi ja lämmöt 83c->70c ilman että tuuletinta tarvitsi säätää yli tuon 50%. Tein OC scannerilla käyrät ylikellotukseen ja vedin sitten 0.9V kohdalle käyrän flatiksi.

Koneella on vielä takuuta puolisen vuotta, joten voi olla, että sen jälkeen lähtee kotelo vaihtoon ja isompaa cooleria tilalle. Yksi idea oli, että rei'ittäisi tuota kotelon sivupaneelia, että sen saisi paremmin ottamaaan ilmaa sisään. Tuntuu kuitenkin, ettei blower-tuulettimen kanssa oikein ole eroa onko kotelo auki vain kiinni.

Pieni nälkä tuohon säätämiseen jäi vielä, kuten asiaan kuuluu :)


Liittynyt
27.07.2020
Viestejä
9
Kyllä tuo vakiocooleri ja sen äänet jäyti korvia sen verran, että tuli mittailtua ja laiteltua tuo Accelero III. Asennus oli kyllä vaikea. Vanhan näyttiksen kotelon avaamiseen meni 2 ruuvimeisseliä pilalle. kolmannella onnistui (ps. motonetissä on hyvä paketti tarkkuusruuvimeisseleitä 6 eurolla). Sivulevy auki lämmöt tippuu todella mukavasti ja tuulettimet on aikalailla äänettömät. 32% eli 1500rpm ei kuulu juuri mitään. lämmöt pysyy hyvinkin alle 59c ja kellot 2010mhz (vakio boost 1710mhz).

Sivulevyn jos laittaa kiinni, niin kotelon ongelmat alkavat. Sivulevyssä on tosi vähän ilmanottoaukkoja. täytynee modata sekin kuntoon, että saa kotelon kiinni. Prossutuuletin menee myös vaihtoon ja toivon että sillä saa ilmavirtaa paremmin ohjattua kotelosta ulos. Erinäisistä syistä johtuen tulossa on Be quietin pure rock slim. Erityisesti syö kun prossu käy melkein idlessä lämpimämpänä kuin gpu kuormassa.

Liittynyt
17.10.2016
Viestejä
2 012
Kyllä tuo vakiocooleri ja sen äänet jäyti korvia sen verran, että tuli mittailtua ja laiteltua tuo Accelero III. Asennus oli kyllä vaikea. Vanhan näyttiksen kotelon avaamiseen meni 2 ruuvimeisseliä pilalle. kolmannella onnistui (ps. motonetissä on hyvä paketti tarkkuusruuvimeisseleitä 6 eurolla). Sivulevy auki lämmöt tippuu todella mukavasti ja tuulettimet on aikalailla äänettömät. 32% eli 1500rpm ei kuulu juuri mitään. lämmöt pysyy hyvinkin alle 59c ja kellot 2010mhz (vakio boost 1710mhz).

Sivulevyn jos laittaa kiinni, niin kotelon ongelmat alkavat. Sivulevyssä on tosi vähän ilmanottoaukkoja. täytynee modata sekin kuntoon, että saa kotelon kiinni. Prossutuuletin menee myös vaihtoon ja toivon että sillä saa ilmavirtaa paremmin ohjattua kotelosta ulos. Erinäisistä syistä johtuen tulossa on Be quietin pure rock slim. Erityisesti syö kun prossu käy melkein idlessä lämpimämpänä kuin gpu kuormassa.
Alkaa kyllä kuulostaa siltä että pistä koko kone kiertoon ja kasaa uusi järkevällä kotelolla ja standardikomponenteilla. Joku HP:n kikkare emolevy niin en menisi yhtään takuuseen että onnistuu edes customjäähy, ellei ole mallia intelin vakiobracketiin menevä.

Liittynyt
19.11.2016
Viestejä
111
Onkos kukaan vaihtanut MSI 1070/1080/1080Ti Gaming X:ään orkkis shroudin tilalle esim Noctuan/Arcticin/yms tuulettimia? Ja onko paljonkin tippunut lämmöt?

Ajelin nyt Heaveniä 8 about rundia ja lämmöt kiipesivät sinne 83°C asti. Peleissä ei toki ihan noihin korkeuksiin mene.

Olisi tuossa joutavana 2kpl Noctuan F12 Chromaxia ja tilasin ebaysta gpu pwm splitteri-kaapelin, jolla ajattelin nuo kytkeä omaan 1080Ti Gaming Xään. Tuulettimien kiinnitys onnistunee varmasti helposti nippusiteillä ja kuvien perusteella jäähdytyssiilissä ei näyttäisi olevan mitään ruuvinkannakkeita yms lärpäkkeitä mitkä estäisi tuulettimien asentamista suoraan siiliin kiinni.

Tarkoitus tuollaisella ghettomodilla olisi lähinnä tiputtaa jäähdytyksestä aiheutuvaa meteliä, mutta samalla tietysti hyvä saada nuo lämmöt alemmaksi jotta boost clockin saisi pysymään siellä 2Ghz tuntumassa.
Tällä hetkellä boost clock tipahtaa noilla lämmöillä vakiona 1885MHz:iin ja kellotettuna 1949Mhz:iin (Core +70, Memory +600).

Myöhemmin vielä vaihdan orkkistöhnät TG:n Conductonautiin ja sitten taas uudet testit.

EDIT: Tulikin ostettua RTX3070 ja 1080Ti meni jo kaupaksi, joten tehdään operaatio sittenkin uudelle kortille.

Viimeksi muokattu:
Liittynyt
24.06.2020
Viestejä
190
Pari viikkoa siitä kun pääsi morpheuksen yhteensopivuusongelmia kiroamaan niin tuli uusi versio, 8057 (Morpheus III tai II rev2 olisi ollut aivan liian vaikea muistaa :giggle:), jonka pitäisi olla yhteensopiva 5700/XT ja 2000 sarjalaisten kanssa. RAIJINTEK

Tosin ei tuostakaan kyllä ohjekirjan mukaan noita 51mm rei'illä varustettuja kiinnikkeitä löydy kuten arcticista. Ilmeisesti 2000-sarjan FE:t on sitten 54mm ja ylöspäin.
Tämä on aika jännä, että ei melkein löydä koko internetistä ketään muuta, kuin sinä joka on saanut asennettua aftermarket GPU coolerin RTX 2070 (ei Super) ja kirjoittanut siitä :-D Itsekin hain tuota tietoa aikanaan pitkään, että mistä löytyisi tuote joka toimii, kun koneessa oli viallinen 2070, jonka tuulettimet aina välillä alkoivat huutamaan (se meni sitten kuitenkin takuuhuoltoon). Kyllä tuo nyttenkin taas kiinnostaa ihan äänitason pienentämiseksi ja tuon GPU elinkaaren pidentämiseksi, kun sitä voisi sitten hieman pienemmällä harmilla ylikellottaakin, kun äänitaso ei nousisi niin kovaksi. Tuo Accelero Rev 2 on siis toiminut sinulla ja tuohon Morpheuksen uuteen malliin on ainakin kirjattu yhteensopivuus standardi RTX 2070:n kanssa.

Liittynyt
02.10.2018
Viestejä
197
Onkos kukaan vaihtanut MSI 1070/1080/1080Ti Gaming X:ään orkkis shroudin tilalle esim Noctuan/Arcticin/yms tuulettimia? Ja onko paljonkin tippunut lämmöt?
Tein juuri ostamalleni Gigabyte 2080 windforcelle tuollaisen tempun, eli korvasin orkkis-shroudin omatekoisella tuulitunnelin ja kahden Arctic p12 PWM -tuulettimen yhdistelmällä. Vaihdoin samalla tahnat kortista uusiin ja pistin samalla tilaukseen myös lämpötyynylevyn, koska orkkistyynyt repeilivät jäähdytyssiilen irroituksessa (lähinnä visuaalinen haitta, mutta pitäähän tämä tehdä nätisti loppuun saakka). Itse tuulettimien vaihto oli erittäin hyvä muutos, eli lämmöt tippuivat yli kymmenen astetta ja melutaso painui ehkä viidesosaan alkuperäisestä. Orkkistuulettimilla rasituslämmöt olivat noin 82c tuulettimien pyöriessä yli 2800rpm ja modauksen jälkeen 70-72c tuulettimien pyöriessä enimmillään 1200rpm. Tämä versio on siis vielä karkea testikappale, jonka tarkoituksena oli vain kokeilla, että miten homma toimii. Pääperiaatteena on työntää kaikki tuulettimien tuottama ilmavirta pelkästään jäähdytysrivaston läpi niin, ettei tippaakaan menisi ohi. Teippasin siksi myös nuo kolmiosaisen jäähdytyssiilin raot umpeen, ettei ilma karkaa sieltä välistä helpommin pois. Pitkän tuulitunnelin tarkoituksena taas on sekä vähentää meteliä, että saada tuulettimien hyötysuhde mahdollisimman hyväksi. Jäähdytysrivaston korkeus tässä näyttiksessä on vain 90mm, joten 120-millisen tuulettimen asennus suoraan rivaston päälle olisi ollut tehotonta.

Lopullisen version teen luultavasti 3d-tulostimella ja siitä tulee muutaman sentin lyhyempi ja toivottavasti vähän kauniimpi. Tämä versio näyttää omaan silmään lähinnä Jawojen sandcrawlerilta. :rofl:


Liittynyt
19.11.2016
Viestejä
111
Tein juuri ostamalleni Gigabyte 2080 windforcelle tuollaisen tempun, eli korvasin orkkis-shroudin omatekoisella tuulitunnelin ja kahden Arctic p12 PWM -tuulettimen yhdistelmällä. Vaihdoin samalla tahnat kortista uusiin ja pistin samalla tilaukseen myös lämpötyynylevyn, koska orkkistyynyt repeilivät jäähdytyssiilen irroituksessa (lähinnä visuaalinen haitta, mutta pitäähän tämä tehdä nätisti loppuun saakka). Itse tuulettimien vaihto oli erittäin hyvä muutos, eli lämmöt tippuivat yli kymmenen astetta ja melutaso painui ehkä viidesosaan alkuperäisestä. Orkkistuulettimilla rasituslämmöt olivat noin 82c tuulettimien pyöriessä yli 2800rpm ja modauksen jälkeen 70-72c tuulettimien pyöriessä enimmillään 1200rpm. Tämä versio on siis vielä karkea testikappale, jonka tarkoituksena oli vain kokeilla, että miten homma toimii. Pääperiaatteena on työntää kaikki tuulettimien tuottama ilmavirta pelkästään jäähdytysrivaston läpi niin, ettei tippaakaan menisi ohi. Teippasin siksi myös nuo kolmiosaisen jäähdytyssiilin raot umpeen, ettei ilma karkaa sieltä välistä helpommin pois. Pitkän tuulitunnelin tarkoituksena taas on sekä vähentää meteliä, että saada tuulettimien hyötysuhde mahdollisimman hyväksi. Jäähdytysrivaston korkeus tässä näyttiksessä on vain 90mm, joten 120-millisen tuulettimen asennus suoraan rivaston päälle olisi ollut tehotonta.

Lopullisen version teen luultavasti 3d-tulostimella ja siitä tulee muutaman sentin lyhyempi ja toivottavasti vähän kauniimpi. Tämä versio näyttää omaan silmään lähinnä Jawojen sandcrawlerilta. :rofl:

:thumbsup:

Komean näköinen juhlamokka-paketti siinä :D

Katselin jostain kuvista, että omassa 3070 Ventus 2X:ssa olisi about justiinsa kahden 120mm tuulettimen kokoinen yksiosainen jäähy niin ajattelin laittaa siihen vain pelkät tuulettimet ilman tuulitunneleita ja katsoa testata miten vaikuttaa...kunhan adapteri-kaapelit tulee joskus postissa.

Liittynyt
02.10.2018
Viestejä
197
:thumbsup:

Komean näköinen juhlamokka-paketti siinä :D

Katselin jostain kuvista, että omassa 3070 Ventus 2X:ssa olisi about justiinsa kahden 120mm tuulettimen kokoinen yksiosainen jäähy niin ajattelin laittaa siihen vain pelkät tuulettimet ilman tuulitunneleita ja katsoa testata miten vaikuttaa...kunhan adapteri-kaapelit tulee joskus postissa.
Toimii varmasti hyvin. Näyttisten orkkistuulettimet tuntuvat olevan poikkeuksetta aika huonoja ja ulkonäkö edellä tehtyjä.

Liittynyt
17.10.2016
Viestejä
13 397
Toimii varmasti hyvin. Näyttisten orkkistuulettimet tuntuvat olevan poikkeuksetta aika huonoja ja ulkonäkö edellä tehtyjä.
Originaalituulettimet on 70mm-92mm, niin eivät ymmärrettävistä syistä pääse 120mm tasolle :)

Veikkaisin, että tällä on eniten tekemistä sen kanssa, että ATX-standardi säätää maksimikorkeuden ja leveyskin on rajoitettu (tai no, onko niitä yli 3 korttipaikan kortteja..).

Liittynyt
02.10.2018
Viestejä
197
Originaalituulettimet on 70mm-92mm, niin eivät ymmärrettävistä syistä pääse 120mm tasolle :)

Veikkaisin, että tällä on eniten tekemistä sen kanssa, että ATX-standardi säätää maksimikorkeuden ja leveyskin on rajoitettu (tai no, onko niitä yli 3 korttipaikan kortteja..).
Tottahan se on, että pienillä tuulettimilla ei päästä samaan suorituskykyyn kuin isommilla. Viittasin kommentillani lähinnä siihen, että ainakin osassa korteista kunnolliset (ilman siirtoon tarkoitetut) originaalin kokoiset tuulettimet toisivat huomattavasti paremman lopputuloksen, kuin vakiona olevat alien-muotoilukikoilla höystetyt päristimet. Osassa korteista, esimerkiksi entisessä rtx 2060 fe-kortissa on toki kunnolliset jo valmiina, eikä niissä ole moitteen sijaa. :)

Liittynyt
02.10.2018
Viestejä
197
Totta sekin. Vaihdoin joskus muinoin Radeon 5770:n 15mm korkean vakiosirkkelin Noctuan 25-milliseen ja ero niin lämpötilassa kuin melutasossakin oli merkittävä. Tämä siitä huolimatta, että Noctuan kierrokset eivät yltäneet lähellekään vakiosirkkeliä.
