Aftermarket jäähyt näytönohjaimiin (Arctic Cooling Accelero, ym.)

[sbasil]

Kokemukset Accelero Xtreme IV rev.2. Tavoite oli saada hiljaisemmaks Gainward geforce 2070 (muuten hyvä vakio jäähy, mut keskimmäinen tuuletin jätetty pienemmäksi ulkonäön takia). Noh asennus onnistui ja näytönohjaimesta tuli hiljaisempi ja viileämpi. Mut en voi kehua Arctic jäähyn suunnittelua. Ensinnäkin jäähy vie helvetisti tilaa ja vie 4 kortin paikat kotelosta. Backside Coolerin takia en saanut näytöonohjainta asennettua pci express1 paikkaan, jouduin siirtämään pci express2 paikkaan. Tämä sit vei paikat normi pci. Omasta mielestä Backside cooler on muutenkin ihan turha, tehty vaan sen takia et piirien lämpötyynyt voidaan siirtää täytönohjaimen taakse. Tämä auttaa sitä ettei piirien päälle jää mitään jämiä. Eli kokonaisuudessaan näytönohjaimesta tulee aika iso paketti.

Hoitaa asiansa mut vie helvetisti tilaa. Suosittelen perehtymään tarkkaan ennen kun kyseisen jäähyn hankkii. Jälkeen päin ajateltuna Itselleni riittäis järeä näytönohjainjäähy etupuolelle asennettuna.

Tässä vielä kuvaa koko prosessista:

Enpä oikeastaan tullut edes ajatelleeksi, että aika lähellä prossujäähyä tuo pci-e slotti on itselläkin (NH-D15), joten Arctic taitaa tippua pois jo ihan siitä syystä. Alemmassa pci-e slotissa ei voi käyttää näytönohjainta, kun se taasen tipauttaisi toisen m.2. levyn pois käytöstä. Voi vit...ara. Ei tullut hetken huumassa taas mietittyä ihan loppuun asti. Noh, ehkä se on sitten tuo Morpheus ja MacGyver-viritykset paikallaan, jos meteli käy sietämättömäksi. Näytönohjaimenkin voisi periaatteessa palauttaa, mutta kun ei raaski, kun sai outletista niin "halvalla."



[sbasil]

Eikös osassa nykyisiä prossujäähyjä ole jonkinverran offsettiä että tulee etäisyyttä näytönohjaimeen? Toki kaikkiin kortteihin (varsinkin Arcticin backplate-siileillä) ei päde, mutta näin yleisesti..?

Ei tuossa kyllä taida tulla millään taikatempuilla Arcticin vaatimaa tilaa. Tosin Morpheuskin aika iso sämpylä tuulettimien kanssa, notta ei taida jäädä liikaa tilaa silloinkaan, vaikka koppa ei ole pienimmästä päästä (R5).



[taffeli]

Ei tuossa kyllä taida tulla millään taikatempuilla Arcticin vaatimaa tilaa. Tosin Morpheuskin aika iso sämpylä tuulettimien kanssa, notta ei taida jäädä liikaa tilaa silloinkaan, vaikka koppa ei ole pienimmästä päästä (R5).

Jotku on kait vaihtanut vain tuulettimiakin ja saanut meteliin apua. Toi tila joo tais olla se syy miksi päädyin Morpheukseen.



[Narf]

Pitääkö ottaa jotain muita mittoja että tietää sopiiko cooleri vai riittääkö nämä?
~51mm näyttää olevan etäisyys sivua kohden.

Näytönohjain Gainward RTX 2060 Pegasus.



[hsalonen]

Morpheus ei sitten tue...

https://www.raijintek.com/images/InstallationGuide-MorpheusII.pdf

Accelero Xtreme IV | High-End VGA Cooler with Backside Cooler | ARCTIC

High-efficiency cooling with a patented back side cooler which keeps the board including all sensitive components around the GPU on low temperature.

www.arctic.ac

Accelero Xtreme IV rev 2 nähtävästi tukee..



[Narf]

~5,5cm omien näytönohjaimien väli tällä emolevyllä, aika tiukka sovitus tulee olemaan.



[Narf]

Laitoin nyt tuon Accelero Xtreme IV Rev2 tilaukseen, saa katsoa miten äijän käy kun en ihan hetkeen (vuosiin) ole coolereita asennellut näyttiksiin.



[taffeli]

~5,5cm omien näytönohjaimien väli tällä emolevyllä, aika tiukka sovitus tulee olemaan.

Toi 54mm on ymmärtääkseni siinä kivestä eteenpäin se mitta ja sen lisäksi tulee itse kortin paksuus ja vielä tämä:



[Narf]

Aika jämpti fitti sitten varmaan tulee

Tarkastin mitat äsken MSI B450 Gaming Plus emosta kun molemmat näytön ohjaimet kiinni niin korttien väli on ~5,7-5,8mm.
Tuon päälipuolelle tulevat 23mm siilen ei pitäisi haitata prossun jäähyä.



[TeKi]

Laitoin nyt tuon Accelero Xtreme IV Rev2 tilaukseen, saa katsoa miten äijän käy kun en ihan hetkeen (vuosiin) ole coolereita asennellut näyttiksiin.

Fotopaperille piirtäminen ja leikkaus vittumaisin homma (joka tulee näytönohjaimen taakse kortin ja cooletin väliin) . Tässä kohti voi kosahtaa homma jos väärästä kohti leikkaa ja joku jännite osa joutuu kosketuksiin coolerin kanssa. Muistelen et manualissa olis ollut vähän puutteita ja videolta vasta tajus et tääkin pitää tehdä. Sitä ei muistaakseni mainittu et tuuletin pitää kytkeä näytönohjaimeen.

Itse en Aftermarket asentanut missään vaiheessa. Hyvin toiminut näyttiksen vakio asetuksilla.



[taffeli]

@sbasil, tänään sitten innostuin tutkailemaan tuota backplate asiaa, ja sen kyllä saa asennettua käyttämällä kortin omaa taustakehikkoa Morheuksen tarjoaman sijaan. Itse backplaten kiinnitykseen tarvitset sitten todennäköisesti hyvin pieniä muttereita (löytyy ruuvit.net). Itse käytin brute forcea ja vedin pienellä m3-pultilla väkisin kierteen backplaten koloon Aiemmin oli ne siilit muistien ja VRM takapuolella, niin nyt laitoin 0,5mm lämpölevyä noihin paikkoihin.

Asettuu muutenkin paremmin toi jäähy sillä orkkisbackplatella, ja nyt on kyllä ryhdikäs kortti!



[Mop]

Alkaa olla valmista. Aikaisemmin asensin 1080ti korttiin Morpheus II Core aftermarket jäähyn ja siihen väliaikaisesti pari vanhaa kotelotuuletinta kiinni.

Ostin Jimmsiltä 2 Arctic P14 tuuletinta ja 5 Arctic P12 tuuletinta. Foorumilta ostin käytettynä tuuletin-kontrollerin (ei välttämätön, mutta huvikseni kokeilen). Koteloon eteen kaksi P14 tuuletinta, kattoon kaksi P12, taakse yksi P12 ja Morpheukseen kiinni kaksi P12 tuuletinta. Nämä kaikki tuuletin-kontrolleriin.



[Smanci]

Tätä idän ihmeiden revikkaa 1080Ti + jälkiasenteisista ei varmaan moni lännessä ole lukenut. Ihan mielenkiintoinen kun testaavat markkinoilta kauan sitten poistuneilla vekottimilla

Overclock.ru



[sbasil]

Tuli tänään itsellekin tuo Moprheus II ja hyvin näyttää 5700 XT:hen istuvan. Yllättävän sirohan tuo oli, kun odotin jotain ihan muuta. Idlelämmöt 30 asteen tuntumassa ja 3DMarkin aikana peak ~60 asteessa. Kaksi Arcticin 12 sentin propelia viilentämässä. Kunhan saan adapterin, niin virta näytönohjaimelta lämpöjen mukaan. Tällä hetkellä ottaa virran emolevyltä. VRM-jäähyn reiät oli väärissä kohtaa ja joutui hieman kikkailemaan, mutta muuten helppo asennettava. Eipä tuo varsinaisesti ihan sauna ollut aiemminkaan, mutta sitäkin kovaäänisempi. Nyt hiljainen. MSI:n backplate ei mahtunut takaisin jäähyn takaraudan takia, mutta eipä tuolla taida mitään käytännön virkaa muutenkaan olla (muovirimpula, joka tuskin tukee mitään).

@sbasil, tänään sitten innostuin tutkailemaan tuota backplate asiaa, ja sen kyllä saa asennettua käyttämällä kortin omaa taustakehikkoa Morheuksen tarjoaman sijaan. Itse backplaten kiinnitykseen tarvitset sitten todennäköisesti hyvin pieniä muttereita (löytyy ruuvit.net). Itse käytin brute forcea ja vedin pienellä m3-pultilla väkisin kierteen backplaten koloon Aiemmin oli ne siilit muistien ja VRM takapuolella, niin nyt laitoin 0,5mm lämpölevyä noihin paikkoihin.

Asettuu muutenkin paremmin toi jäähy sillä orkkisbackplatella, ja nyt on kyllä ryhdikäs kortti!

Itsellä ei muuten ollut vakiojäähyssä minkäänlaista "taustakehikkoa." Siinäpä tuo jäähy oli neljällä ruuvilla kiinni, ei mitään muuta (ei tukirautoja, muovinen backplate vaan päällä).



[taffeli]

Tuli tänään itsellekin tuo Moprheus II ja hyvin näyttää 5700 XT:hen istuvan. Yllättävän sirohan tuo oli, kun odotin jotain ihan muuta. Idlelämmöt 30 asteen tuntumassa ja 3DMarkin aikana peak ~60 asteessa. Kaksi Arcticin 12 sentin propelia viilentämässä. Kunhan saan adapterin, niin virta näytönohjaimelta lämpöjen mukaan. Tällä hetkellä ottaa virran emolevyltä. VRM-jäähyn reiät oli väärissä kohtaa ja joutui hieman kikkailemaan, mutta muuten helppo asennettava. Eipä tuo varsinaisesti ihan sauna ollut aiemminkaan, mutta sitäkin kovaäänisempi. Nyt hiljainen. MSI:n backplate ei mahtunut takaisin jäähyn takaraudan takia, mutta eipä tuolla taida mitään käytännön virkaa muutenkaan olla (muovirimpula, joka tuskin tukee mitään).

Tosiaan mä laitoin ton backplaten siten, että otin pois sen Morpheuksen takaraudan ja laitoin sen jäähyn kiinni näyttiksen omalla takaraudalla, sitten se backplate mahtui paikalleen. Muistien lämmöt nousi muutaman asteen kyllä, kun ei ole nyt niitä lisäsiilejä siellä muistien takana.



[sbasil]

Tosiaan mä laitoin ton backplaten siten, että otin pois sen Morpheuksen takaraudan ja laitoin sen jäähyn kiinni näyttiksen omalla takaraudalla, sitten se backplate mahtui paikalleen. Muistien lämmöt nousi muutaman asteen kyllä, kun ei ole nyt niitä lisäsiilejä siellä muistien takana.

Laitoin minäkin tuon "backplaten" sitten kiinni (lämpöteipillä) :-D Kai sen verran turhamainen pitää olla. Eipähän pöly laskeudu suoraan piirilevyn päälle. Koristehan tuo tässä MSI:ssä oli alunperinkin. Tuollainen pari milliä paksu vetelä muoviläpyskä tuskin tukee mitään.

Uskaltanee nyt vissiin laittaa tuon 1070 GTX:nkin myyntiin, kun uusi kortti hiljeni.



[Miimikko]

Itsekin tässä näytönohjaimen lämpöjen kanssa tuskailleena laitoin Accelero Xtreme III:n tilaukseen Amazon.de:stä. Korttina toimii Inno3D:n iChill x3 1080Ti johon vaihdoin tahnat parempien lämpöjen toivossa tuossa joku aika sitten. Lämmöt putosivat tuolla jo jokusen asteen, mutta ennen kaikkea prosessi opetti minulle sen että ei kannata ostaa kyseisen puljun kortteja. Jäähyn kontaktipinta on todella syvillä railoilla. Joko suunnittelija ei osaa fysiikkaa, tai koneistuskuvaan ei ole merkitty pinnanlaatua, tai ketään ei kiinnosta (veikkaan jälkimmäistä). Tuo on hitonmoinen sääli, koska itse jäähy on massiivinen ja väittäisin että hyvällä kontaktilla melko toimiva. Tekisi melkein mieli käyttää tuo vanha jäähy jyrsimessä ja katsoa mitä tapahtuu. Täytyy pistää tuosta jokunen kuva jahka jäähy menee vaihtoon.

Sitten vähän aiheestakin:
Sellainen pisti silmään että porukka on teippaillut paljon noita muistien siilejä paikoilleen. Itsekin haihattelen vielä ajatuksella että voin mahdollisesti uudelleenkäyttää tuon jäähyn myöhemmin jonka takia tilasin seuraavaa teippiä/kalvoa: EC360® Adhesive White Beidseitig Selbstklebende: Amazon.de: Computer & Zubehör. Jos tuo ilmoitettu lämmönjohtavuus pitä paikkansa, niin tuo ei enää ihan kauheasti kalpene tyynyille. Halvimmista teipeistä kun katselin testejä, niin lopputulos oli monessa se että väliin olisi yhtä hyvin voinut laittaa 3M:n tavallista kaksipuolista.



[Narf]

Noniin, nyt on Arctic Accelero Xtreme IV asennettu Gainward RTX 2060 Pegasus malliin. Asennus oli youtubesta löytyneiden ohjeiden perusteella aika selkeä, lämmöt putosivat selkeästi, yli -10C kuorman alla.
Aika tiukka sovitus tuli kun kaksi näytönohjainta koneessa kiinni, taitaa olla 1mm tilaa kotelon etupäässä pituudesta johtuen ja toiset 1mm korttien välissä mutta siellä se surisee.
Näin ensituntumalta voin suositella kyseistä jäähdytintä jos joku haluaa vanhasta sirkkelistä eroon.



[sbasil]

Mikä mahtaisi olla hyvä lämpötahna GPU-jäähylle? Noctuan NT-H1 ei ainakaan tunnu Morpheuksen kanssa toimivan kovin hyvin, vaan hotspot-lämmöt ampuu rasituksessa lähelle sataa (gpu temp jää 65 asteen pintaan). Morpheuksen mukana tulleella tahnapussilla hotspot-lämmöt on melkein 15 astetta matalammat (gpu vajaa 10c vähemmän), mutta se on tässä viritellessä kohta loppunut ja lisää pitäisi saada. Sen verran monta kertaa koitettu molempia, ettei voi enää laittaa lämpöjä sattumankaan piikkiin. Tuo mukana tullut tahna on aika paljon paksumpaa, joten johtuisiko siitä?



[tonkar]

Kyllä mulla toimi NT-H1, Arctic MX4 ja Kryonaut kaikki miltei yhtä hyvin Morpheus/Vega-kombon kanssa. Tuollainen korkea hotspot lämpötila on vain kontaktista kiinni. Se tuntuu olevan tuurista kiinni saako hyvin jäähyn kiinni.



[Mop]

Mikä mahtaisi olla hyvä lämpötahna GPU-jäähylle? Noctuan NT-H1 ei ainakaan tunnu Morpheuksen kanssa toimivan kovin hyvin, vaan hotspot-lämmöt ampuu rasituksessa lähelle sataa (gpu temp jää 65 asteen pintaan). Morpheuksen mukana tulleella tahnapussilla hotspot-lämmöt on melkein 15 astetta matalammat (gpu vajaa 10c vähemmän), mutta se on tässä viritellessä kohta loppunut ja lisää pitäisi saada. Sen verran monta kertaa koitettu molempia, ettei voi enää laittaa lämpöjä sattumankaan piikkiin. Tuo mukana tullut tahna on aika paljon paksumpaa, joten johtuisiko siitä?

Itse käytin MX-4 tahnaa ja hyvin toimii. Samaa mieltä kuin edellinen kontaktista. En käyttänyt Morpheuksen kanssa tullutta lämpötahnaa joten jos haluat pistä YV, voin heittää sen postimerkin hinnalla tulemaan. En usko että siitä on siltikään mitään hyötyä.



[neoflix]

En tänne oo vissiin postannukkaan omasta virityksestä kuvaa. Eli huitasin rx570:n päälle nippusiteillä 2kpl 120mm noctuaa. Nuo pyörii lukittuna 750rpm, kopan ulkopuolelle ei kuulu mitään ääntä ja lämmöt ei nouse yli 60c Onnistunut viritelmä siis. Ei ehket se kaunein kylläkään ku niin lyhyt tuo näyttis itessään ja tulee vähän hassusti yli mut jäähytystehohan se ratkasee (ja hiljasuus)



[Ihmemies]

Gainward rtx 2060 piti twin turbo 3:sta varten porata uudet ruuvinreiät brackettiin. Reiät pito porara muutama mm offset poispäin näyttiksen raudasta jotta jäähy mahtui kiinni. Lisäksi brackettiin piti porara/sahata kolo yhdelle näyttiksen pintaliitoskomponentille. Tuulettimet sekoilivat suoraan gpu:ssa kiinni joten piti ostaa emolevyadapteri tuuletinjohdolle ja säätää gpu tuulettimia argus monitorilla.



[sbasil]

Kyllä mulla toimi NT-H1, Arctic MX4 ja Kryonaut kaikki miltei yhtä hyvin Morpheus/Vega-kombon kanssa. Tuollainen korkea hotspot lämpötila on vain kontaktista kiinni. Se tuntuu olevan tuurista kiinni saako hyvin jäähyn kiinni.

Jääräpäisesti hain kuitenkin Kryonaut-tuubin ja löin sitä väliin. Joko sattui vuosisadan tuuri kohdille, tai sitten tuossa on jotain taikaa. Hotspot tippui sieltä 90+ asteesta 75 asteeseen (gpu nyt markkivedon aikana 50c pintaan +-2c). Aikaisemmin kokeilin vähintään kymmenen kertaa eri tahnamäärillä (ja merkeillä) ja mielestäni tämä viimeinen yritys ei eronnut millään lailla edellisistä, mutta niin vain lämmöt tippui reilusti. Loppu hyvin, kaikki hyvin (toistaiseksi ). Ainakin Kryonaut toimii hyvin, johtui lämpöjen lasku sitten tuurista tai tahnasta.



[hsalonen]

Jääräpäisesti hain kuitenkin Kryonaut-tuubin ja löin sitä väliin. Joko sattui vuosisadan tuuri kohdille, tai sitten tuossa on jotain taikaa. Hotspot tippui sieltä 90+ asteesta 75 asteeseen (gpu nyt markkivedon aikana 50c pintaan +-2c). Aikaisemmin kokeilin vähintään kymmenen kertaa eri tahnamäärillä (ja merkeillä) ja mielestäni tämä viimeinen yritys ei eronnut millään lailla edellisistä, mutta niin vain lämmöt tippui reilusti. Loppu hyvin, kaikki hyvin (toistaiseksi ). Ainakin Kryonaut toimii hyvin, johtui lämpöjen lasku sitten tuurista tai tahnasta.

..tai edellisellä tahnalla oli huono kontakti..
Ei siinä Kryonautissa ole muuta vikaa, kun se vaan lisää kustannuksia..



[Smanci]

Accelerojen kanssa kannattaa muuten mahdollisuuksien mukaan käyttää vakiojäähyjen jousiruuveja, koska noi vakiot on huonoja sitä ajatellen, että kortti vääntyy väkisin ajan saatossa. Mono plussan kanssa kontakti ei ole muuttunut alkuperäisestä melkein ollenkaan.



[_j03_]

> Osta rtx 2070
> Osta raijintek morpheus
> Totea että asennusreiät 51mm (ts. ei sovi mihinkään aftermarket cooleriin)

Mitä vittua nyt taas Nvidia.

e: Jahas immeisesti Xtreme IV rev2:sta löytyisi 51mm reiät.



[sbasil]

Mistähän tällaisia mahtaisi löytyä? Hukkui yksi Raijintekin kannakeruuveista siivotessa, eikä löydy mistään. Sen verran jötkö, että varmaan ihan hyvä kuitenkin laittaa neljällä ruuvilla kiinni. Ei ole se tuttu emolevyn kannakeruuvi (näytönohjaimen ruuvit menee tuohon naaraspuoleen kiinni ja toinen puoli jäähyn rautoihin).

edit: tilasin ebaystä 5,6,7 ja 8mm korkeat female-female palikat (30 kpl jokaista) ja useamman mittaisia m2-ruuveja (saa rautoihin kiinni). Eiköhän tuo noilla tokene. Ihme eksotiikkaa noissa raudoissa, kun ruuvin koko on yllättäen m2 ja m3:n välistä. (m2.5 vissiin, mutta tuollaisia kannakkeita ei näkynyt missään, missä toinen pää on m2.5 uros ja toinen m2 naaras).



[_j03_]

Jumankauta mikä työmaa asennella nuo arcticin backplatella olevat coolerit. Muistanutkaan kun edellisestä aikaa varmaan nelisen vuotta. Ei meinannut akasan lämpöteipitkään pitää niin joutui aukomaan toiseen kertaan. Noh, nyt luulisi pysyvän kortin vilpoisena. Backplate + omat pikkusiilit vrm ja muisteille.

Meni siis Accelero Xtreme IV kiinni RTX 2070:een vaikkei varsinaisesti tuettuna olekaan. Omassa kortissa 51mm reiät (samat kuin 1660 sarjalaisilla). 55C pikaisella testauksella maksimilämmöt.



[sbasil]

Jumankauta mikä työmaa asennella nuo arcticin backplatella olevat coolerit. Muistanutkaan kun edellisestä aikaa varmaan nelisen vuotta. Ei meinannut akasan lämpöteipitkään pitää niin joutui aukomaan toiseen kertaan. Noh, nyt luulisi pysyvän kortin vilpoisena. Backplate + omat pikkusiilit vrm ja muisteille.

Meni siis Accelero Xtreme IV kiinni RTX 2070:een vaikkei varsinaisesti tuettuna olekaan. Omassa kortissa 51mm reiät (samat kuin 1660 sarjalaisilla). 55C pikaisella testauksella maksimilämmöt.

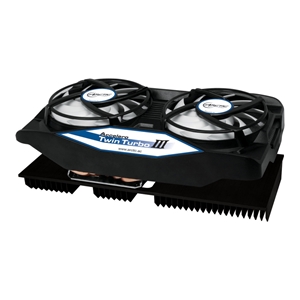

Samanlaisia kokemuksia Arcticin jäähyistä. Twin Turbo III:n asennus oli melkoista taiteilua GTX 970:ään tukirautoineen ja filmikalvojen leikkuineen, jos vertaa Morpheuksen neljään ruuviin "ja se oli siinä"-asennukseen. Morpheus II näyttää melkein sirolta noihin Arcticin sämpylöihin verrattuna. Xtreme IV:n olisin silti itsekin ostanut, vaan kun tuli prossutuuletin tielle. Hintaa kymppi vähempi ja 3 tuuletinta mukana--Arcticissa siis.



[hsalonen]

Jumankauta mikä työmaa asennella nuo arcticin backplatella olevat coolerit. Muistanutkaan kun edellisestä aikaa varmaan nelisen vuotta. Ei meinannut akasan lämpöteipitkään pitää niin joutui aukomaan toiseen kertaan. Noh, nyt luulisi pysyvän kortin vilpoisena. Backplate + omat pikkusiilit vrm ja muisteille.

Meni siis Accelero Xtreme IV kiinni RTX 2070:een vaikkei varsinaisesti tuettuna olekaan. Omassa kortissa 51mm reiät (samat kuin 1660 sarjalaisilla). 55C pikaisella testauksella maksimilämmöt.

Samanlaisia kokemuksia Arcticin jäähyistä. Twin Turbo III:n asennus oli melkoista taiteilua GTX 970:ään tukirautoineen ja filmikalvojen leikkuineen, jos vertaa Morheuksen neljään ruuviin "ja se oli siinä"-asennukseen. Morpheus II näyttää melkein sirolta noihin Arcticin sämpylöihin verrattuna. Xtreme IV:n olisin itsekin ostanut, vaan kun tuli prossutuuletin tielle. Hintaa kymppi vähempi ja 3 tuuletinta mukana--Arcticissa siis.

Pojat, tämä on se yksi tapaus, jossa kannattaa ostaa se vanhempi versio: Twin Turbo II tai Xtreme III. Kokemusta tosin puuttuu Twin Turbo III:sta, mutta kaikista kolmesta muusta on kokemusta. En suosittele noita uusia malleja. Niissä on menty taaksepäin.



[_j03_]

Pojat, tämä on se yksi tapaus, jossa kannattaa ostaa se vanhempi versio: Twin Turbo II tai Xtreme III. Kokemusta tosin puuttuu Twin Turbo III:sta, mutta kaikista kolmesta muusta on kokemusta. En suosittele noita uusia malleja. Niissä on menty taaksepäin.

Ongelmahan tuossa oli se että tuota 51mm brackettia ei ole kuin rev2 malleissa ja Xtreme III rev2 ei saa suomesta. Muuten kyllä olisin ostanutkin. Toisaalta nythän tuo on parempi kuin kumpikaan III tai IV vakiona, kun on backplate plus omat jäähysiilit komponenteille.



[Ihmemies]

Poraa uudet reiät bracketiin? Ainakin omaa twin turbon brackettia oli helppo työstää, ei ollut mitään erityisen kovaa metallia.

Itse olen nakannut nuo Arcticin backplatet metallinkeräykseen, ja laittanut samoihin kohtiin mitä orggis jäähyssä on niin pikku siilejä. Kai ne jotain auttaa.



[Smanci]

Venäläiset testaa RTX 2070 vakio / Mono Plus / 240 AIO



[tonkar]

m: poistettu



[zepi]

Vielä kun tajuaisi MIKSI AIO:t jäähdyttävät näytönohjaimia helvetin hyvin. Mulla oli itellä aikanaan Accelero Hybrid III-120 jota käytin GTX 670 sekä R9 290 korttien kanssa ja kävivät hyvinkin viileinä. Mutta prossulla tuollainen taas on onnettoman tehoton.

GPU:t ovat valtavan kokoisia pinta-alaltaan ja niiden W/mm² ei ole kamalan korkea vrt. 14nm Intelit 5GHz kelloilla.

Core i9-9900K on luokkaa 175 mm² ja se hörppii helposti yli 200W kellotettuna -> yli watti per neliömilli ja välissä vielä heatspreader + jotkut purkat yms. Ja tuostakin pinta-alasta suurin osa on cachea ja näyttistä -> ne valtaosan tehosta hörppivät coret ovat ihan minimaalisen pienen pinta-alan osuus.

Joku Geforce RTX 2080:n TU104 on kooltaan 545mm², powerlimitit hakkaavat vastaan alle 300W kulutuksella (alle 0.6W/mm²), tehonkulutus on jakautunut kivasti melkein koko piirin pinta-alalle ja blokki on direct-die:llä kiinni ytimessä ilman purkkaa tai heatspreaderiä.

--
Tuollaisen 240-280mm² kennon jäähdytysteho on valtava, mutta CPU:lta on vaikea saada siirrettyä ne lämmöt sinne veteen.

Juuri tuon takia ylipäätään ihmettelen, että miksi noita after-market AIO:ta ei ole GPU:ille enempää. Se on nimenomaan se paikka mihin vesijäähdytystä kannattaa käyttää. CPU:lle taas faasimuunnokseen perustuva lämpöputki on paljon parempi ratkaisu, koska sillä saadaan sitä pistemäistä lämpökuormaa paljon tehokkaammin levitettyä sinne cooler-torniin.



[laxu]

Juuri tuon takia ylipäätään ihmettelen, että miksi noita after-market AIO:ta ei ole GPU:ille enempää. Se on nimenomaan se paikka mihin vesijäähdytystä kannattaa käyttää. CPU:lle taas faasimuunnokseen perustuva lämpöputki on paljon parempi ratkaisu, koska sillä saadaan sitä pistemäistä lämpökuormaa paljon tehokkaammin levitettyä sinne cooler-torniin.

Nykyisetkin mallit ovat keskimäärin aika kalliita, lähes pari hunttia Alphacool Eiswolfista esimerkiksi. Toinen ongelma on, että erilaisia piirilevyjä piisaa näyttiksissä, joten koko näyttiksen kattavaa blokkia on hankala myydä muille kuin referenssimalleille ja pelkän GPU:n kattavissa virityksissä ongelmana on muisti- ja VRM-piirien jäähdytys. Vastaavasti näyttisvalmistajat sitten pyytävät mansikoita yleensä keskinkertaisesti toteutetuista hybrideistään.

Olen kyllä samaa mieltä, että tilaa useammille optioille olisi.



[Smanci]

Ihan mukavasti asentui RTX 2060:een. 53mm jako ja 1+2mm prikoilla täydellinen istuvuus



[_j03_]

Pari viikkoa siitä kun pääsi morpheuksen yhteensopivuusongelmia kiroamaan niin tuli uusi versio, 8057 (Morpheus III tai II rev2 olisi ollut aivan liian vaikea muistaa ), jonka pitäisi olla yhteensopiva 5700/XT ja 2000 sarjalaisten kanssa. RAIJINTEK

Tosin ei tuostakaan kyllä ohjekirjan mukaan noita 51mm rei'illä varustettuja kiinnikkeitä löydy kuten arcticista. Ilmeisesti 2000-sarjan FE:t on sitten 54mm ja ylöspäin.



[smarakt]

Olisin kiinnostunut laittamaan Zotac GTX 1080 Miniin Morpheus II:sen, mutta ainoa ongelma on siinä että vrm sijaitsee kortin takaosassa ja sinne mahtuu vain P100mm L15mm K11mm jäähdytyssiili, niin onko tuon kokoinen jäähdytys liian vähän vrm:lle?



[hsalonen]

Olisin kiinnostunut laittamaan Zotac GTX 1080 Miniin Morpheus II:sen, mutta ainoa ongelma on siinä että vrm sijaitsee kortin takaosassa ja sinne mahtuu vain P100mm L15mm K11mm jäähdytyssiili, niin onko tuon kokoinen jäähdytys liian vähän vrm:lle?

Itse laittaisin tuohon Mono Plussan ja vähän alikellottelisin korttia..

Eikä ole Yhtä Oikeaa Vastausta VRM:n kanssa ikinä. Täällä ei nyt täysin vieläkään ymmärretä, miten se toimii, mutta käytännössä max_virta/vaiheiden_määrä menee jokaisesta vaiheesta maksimirasituksessa. Ja sitten jokaisen vaiheen energiatehokkuus määrittää, paljon siitä muuttuu lämmöksi. Ja se tehokkuus ei ole vakio, vaan muuttuu kuormituksen mukaan. Käytännössä, vähemmän vaiheita -> kuumempi VRM. Enemmän rasitusta -> kuumempi VRM. Huonomman energiatehokkuuden komponentit -> kuumempi VRM. Tuo mini-kortti on jo valmiiksi vähän pienemmillä kelloilla, niin käyttäisin sitä hyödyksi.

Tärkempää on ehkä saada tuuletin puhaltamaan siihen VRM:ään, kuin se, että sillä on mahdollisimman iso siili. Ja edelleen, pistäisi power targettia vähän pienemmäksi ja ottaisin Mono Plussan, mutta tämä on vain minä.

Olen ehkä väärällä tavalla lähestymässä tätä, mutta itse olisin hakemassa semmoista 10v korttia kuin veljen GTX 460. Siellä se vielä on jossain koneessa ja on hiljainen. Kone saattaa olla varastossa, mutta hänellä on se vielä

--

Kellotteluun sitten parempi jäähy (esim. Morpheus II), mutta tuo korttisi on vähän tehty mini-ITX-kokoonpanoihin, niin se on tehty toimimaan VRM:n puolesta vähän pienemmillä kelloilla.



[neoflix]

mulla ois tuossa ropelivammanen 980ti strix. Mikäköhän jäähy tuohon menis kiinni? Toki jos jostain löytyy ehjänä alkuperänen jäähy niin sekin kelpais



[_j03_]

mulla ois tuossa ropelivammanen 980ti strix. Mikäköhän jäähy tuohon menis kiinni? Toki jos jostain löytyy ehjänä alkuperänen jäähy niin sekin kelpais

Arcticin sivuilta löytyy kyllä tarkat piirustukset joiden avulla voi mittailla ja mallailla. Tai jos ostat postilla niin sitähän voi kokeilla ja jossei sovi niin palauttaa... Ja jos tuo ei innosta niin shroudi pois ja 2x 90/120mm tuulettimet nippareilla kiinni, luulisi riittävän kun sen verran järeä cooleri vakionakin.



[Tiihokatti]

mulla ois tuossa ropelivammanen 980ti strix. Mikäköhän jäähy tuohon menis kiinni? Toki jos jostain löytyy ehjänä alkuperänen jäähy niin sekin kelpais

Tuulettimia tuohon saa kyllä tilattua kiinasta:

Page Not Found - Aliexpress.com

gpu VGA cooler graphics gtx1080 gtx980ti gtx1060 gtx1070 fan for ASUS STRIX GTX 1080/980Ti/1060/1070 Video cards cooling system - AliExpress 7

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

Tai perus nippariviritys normaaleilla 92mm tuulettimilla on yksi hyvin toimiva vaihtoehto myös (Arctic F8 ja F9 ovat hyviä ja halpoja vaihtoehtoja).
Tosin Strixiin taitaa mennä ihan 2x120mm näppärästi kiinni ilman että se olisi edes yliampuvan näköinen.



[_j03_]

Tuulettimia tuohon saa kyllä tilattua kiinasta:

Page Not Found - Aliexpress.com

gpu VGA cooler graphics gtx1080 gtx980ti gtx1060 gtx1070 fan for ASUS STRIX GTX 1080/980Ti/1060/1070 Video cards cooling system - AliExpress 7

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

Tai perus nippariviritys normaaleilla 92mm tuulettimilla on yksi hyvin toimiva vaihtoehto myös (Arctic F8 ja F9 ovat hyviä ja halpoja vaihtoehtoja).
Tosin Strixiin taitaa mennä ihan 2x120mm näppärästi kiinni ilman että se olisi edes yliampuvan näköinen.

Kiinanpojat repii ihan hyvällä katteella...



[SwagFapper]

RTX-kortit vaatii ilmeisesti uudentyyppisen liittimen tuulettimille. --> Tämän kuvan oikea laita.

Tietääkö joku, saako näitä adaptereita mistään suomalaisesta kaupasta? NV 14-Pin Adapter - Cable
Voiko Arctic olla tosiaan ainoa pulju joka näitä myy?



[Smanci]

RTX-kortit vaatii ilmeisesti uudentyyppisen liittimen tuulettimille. --> Tämän kuvan oikea laita.

Tietääkö joku, saako näitä adaptereita mistään suomalaisesta kaupasta? NV 14-Pin Adapter - Cable
Voiko Arctic olla tosiaan ainoa pulju joka näitä myy?

Koskee pitkälti vain FE-kortteja. Valtaosassa muiden valmistajien kortteja samaan sekoiluun ei ole lähdetty ja levyltä löytyy standardi 4-pinninen.



[Numlock]

Tuossa oma ratkaisu

Blokki kääntyi lopulta toisin päin, noin päin ei mahtunut letkut menemään kotelossa.
Muistien ja virransyötön päälle siilit.
Orkkisbloweri hoitaa niiden jäähdytyksen.
Mahtuu alkuperäisen kuoren alle, jos sitä haluaa leikellä ja käyttää.

Rasituksessa puhallin pyörii jossain 20-30% huitteilla, muistit 1900MHz/1,2V ja ehkä 70c.
Käyrä sellainen, että ei kuulu muiden äänilähteiden yli selkeästi.



[Scooter-]

Itse laitoin Asus rtx 2080 ti strix näyttikseen orkkis tuulettimien tilalle 2 kpl Arctic P12 tuulettimia. Lämmöt tippui 9 astetta rasituksessa ja tuulettimet todella paljon hiljaisemmat.



[SwagFapper]

Asensin Krakenin näytönohjaimeen:


Ei tämä mitenkään taloudellisesti järkevää ole, ja koteloon asentamisessa tuli vähän yllätyksiä vastaan. Mutta onpahan mukavan hiljaista! Vesipumpun ulina vaan kuuluu vähän läpi.
