Build (The Predator) ZG07 O-F/8700K/ Msi 1080 Ti Gaming X/Z370-H/Spectrix D80 DDR4 16gb (Valmis)

[AkTechGears]

Tervehdys jälleen kaikille iotech:n yleisölle.

Tällä kertaa suunnitelmassa on vielä erikoisempi buildi. Ainakin itselleni oli haastavaa suunnitella coreldraw:n kautta ulkonäköä jne. Ehkä ei muille.

Aluksi oli suunnittelussa rakentaa custombuildi Lian Li 011D XL Rog Edition:lle. Valitettavasti Lian Li:ltä tuli huonot uutiset ja kotelo(t) ovat jo menneet rajoitetusti isommille youtubettajille esiteltäväksi. Ei toki tästä tullut pahamieltä, koska itse pitivät yhteyttä ja eivät täyttäneet lupauksiaan. Toki tämä ei ole esteenä toteuttaa suunnitelmaani lähitulevaisuudessa. Jimm's:ltä tilattuna jo 2 kpl (valkoinen ja musta) .

Tämän kotelon (ZGC 07) alkuperäisistä sivu-paneleista löytyy valmistajan tekemiä kaiverrettuja rumia tekstejä. Tämän takia ajattelin modailla/askarrella jotain muuta tilalle.
Lisäksi, kotelolle on myös tulossa itse suunniteltu disto-paneeli(tämä ei ole valitettavasti tekniisestä syystä toteutunut). Toki on olemassa myös varasuunnitelma(t) distro-paneelin suhteen.

Kotelosta laitoin joskus pienen esityksen ja se löytyy alhaalla olevan linkin kautta.

ZGC-07 Open-Frame Alumiini-Kotelo


Buildin väri: Musta&Punainen
Buldin nimi: The Predator


KOMPONENTIT

Kotelo: ZGC-07 Open-Frame Alumiini-Kotelo
Prosessori: Intel Coffee Lake i7-8700K, LGA1151, 3.7 GHz, 12MB (korkattu ja välissä nestemetalli). Kulkuja ei ole testattu.
Emolevy: Asus ROG STRIX Z370-H GAMING, ATX -emolevy
Näytönohjain: Msi 1080 ti Gaming x
Muistit: XPG Spectrix D80 Liquid-Cooled RGB DDR4 3200MHz 16GB (2x8GB)
Kovalevyt:ViperTEQ Gaming Series 480Gb sata3 SSD
Tuulettimet: Jesm 120mm RGB tuulettimet, bykskin tuuletin suojat
Virtalähde: Thermaltake toughpower Grand Series RGB 850w Gold virtalähde


VESIJÄÄHDYTYS OSAT

Kovaputkiliittimet: Iceman 14x10mm kovaputkiliittimet (musta&punainen)
Kovaputket: Barrow 10x14mm PETG 500mm kovaputket
Adapterit/kulmaliittimet: 11kpl barrowch open-type 90° kulmaliittimet.
Jatkoliittimet: 20/30/40mm jatkoliittimet
Cpublokki: Supreme Edition Barrow mirror effect Intel CPU water block LTFHB-04N V2 (Musta&punainen)
Pumppu:Barrow DDC SPB17-S V2 PWM pumppu (Musta&punainen kuori)
Distro-paneeli: TT-V71TG-SDB distro-paneeli.
Jäähdyttimet: JanJiang puna&musta kupariset jäähdyttimet. 1x 360x30mm katossa ja 1x 240x30mm edessä

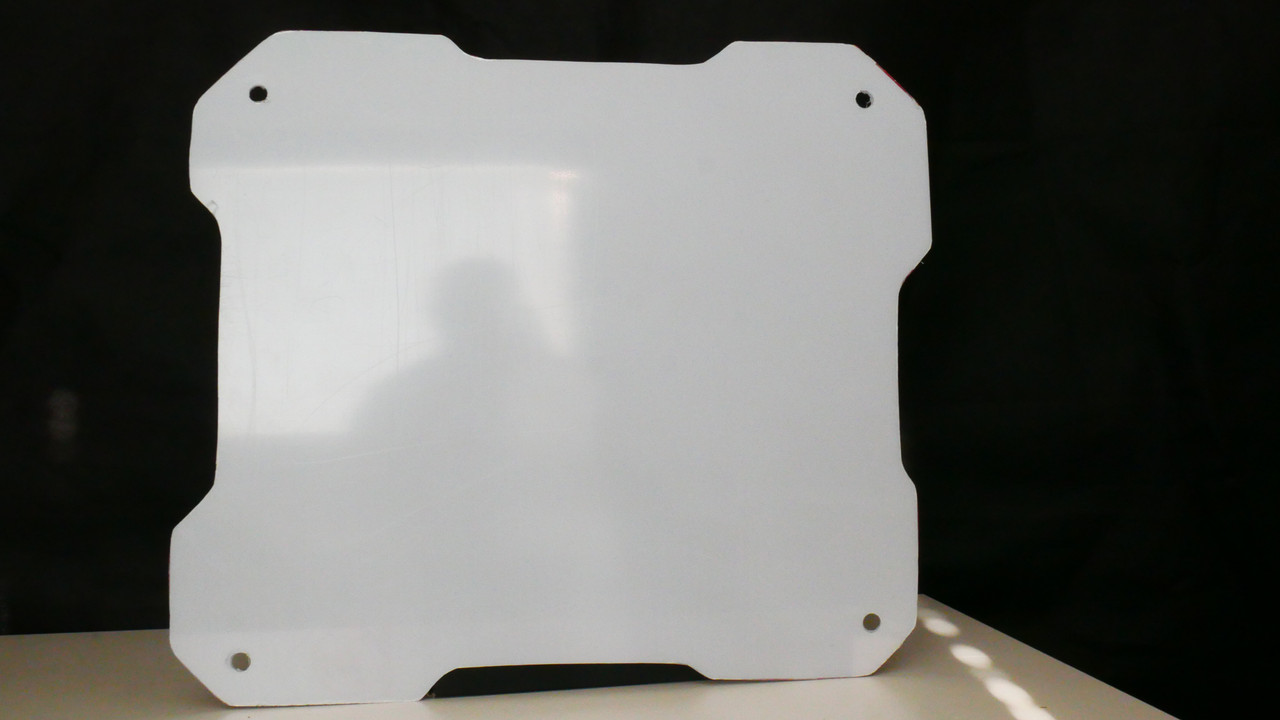

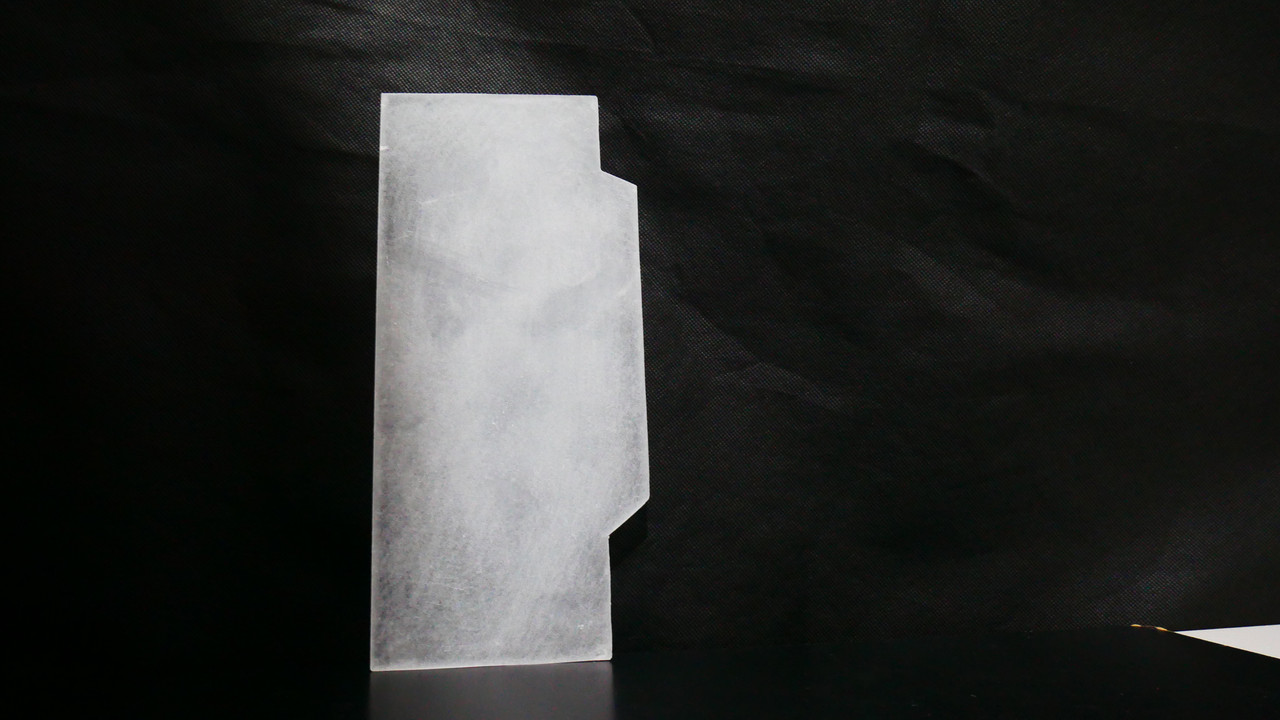

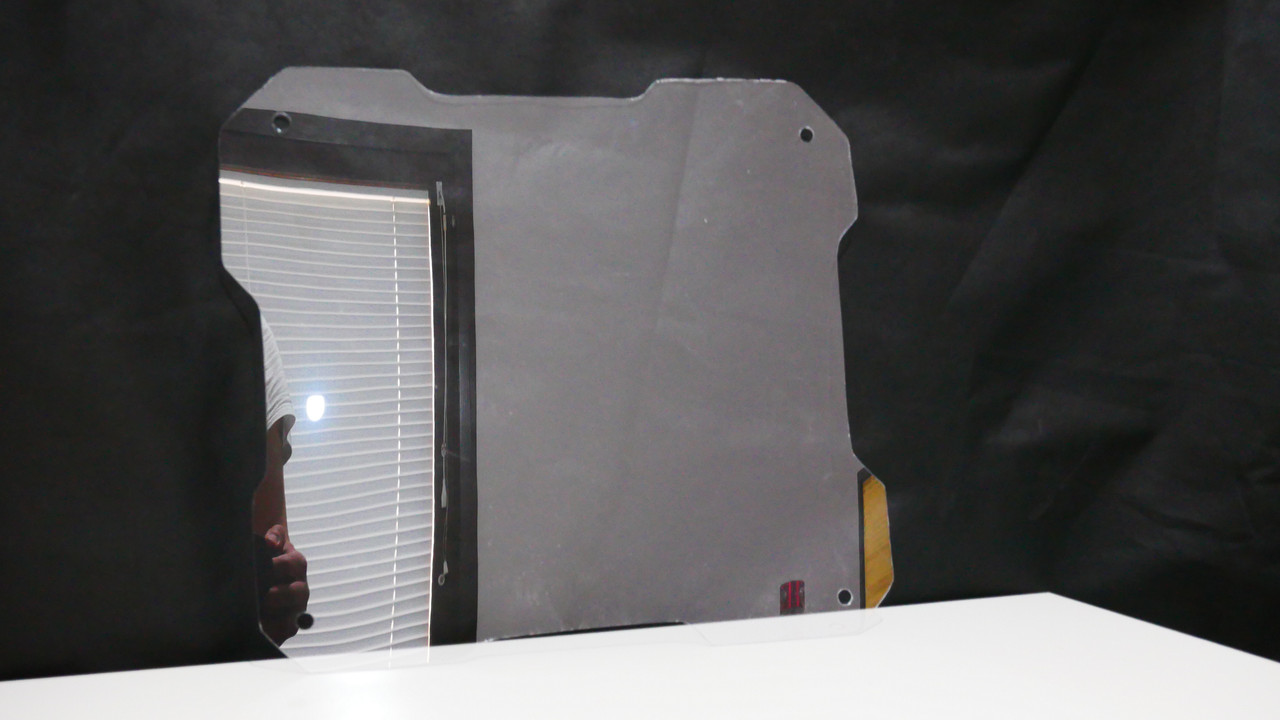

ZGC-07 Open-Frame Alumiini-Kotelo ) tukee (out of the box) 2x 360mm jäähdytintä, ja näitten paikat löytyy kotelon katolta ja väliseinältä. Tähän koteloon on jo olemassa barrowin sekä bykskin oma distroa, mutta se tukee vain 1x 360mm jäähdytintä. Lisäksi, DIY distro ei valitettavasti ole toteutunut, joten piti keksiä suunnitelma B:ksi jotain muuta optiota tämän tilalle. itsellä oli Thermatake view 71 TG kotelolle suunniteltu distroa ja huomasin sen potentiaalisen sopivuuden. Piti tehdä distron kiinnittämistä varten kotelon väliseinään ylimääräisiä reikiä dremelillä. Eivät valitettavasti ole 100% symmetrisiä, mutta itse olen todella tyytyväinen lopputulokseen. Eli, tämän distron avulla voisin laittaa katolle 1x 360mm jäähdyttimen, jossa tuulettimet puhaltavat ulos-päin (out-take:na) ja eteen jäähdytin pidikkeen avulla 1x 240mm jäähdyttimen, jossa tuulettimet puhaltavat sisään (in-take:na). Onneksi inventaariosta löytyikin 120/240/360mm jäähdytinpidikkeet. Kuten näette, että karkaistettuun lasiin oli kaiverrettuja tekstejä kotelon molemmilla sivuilla. Eteen leikkasin 3mm kirkkaasta akryylilevystä sivupaneelin ja takapuolelle 2mm pleksilasin, mikä pitäisi peittää alkuperäisen sivupaneelin. Lisäksi leikkaisin gpu:lle 2mm pleksilasista takapellin.

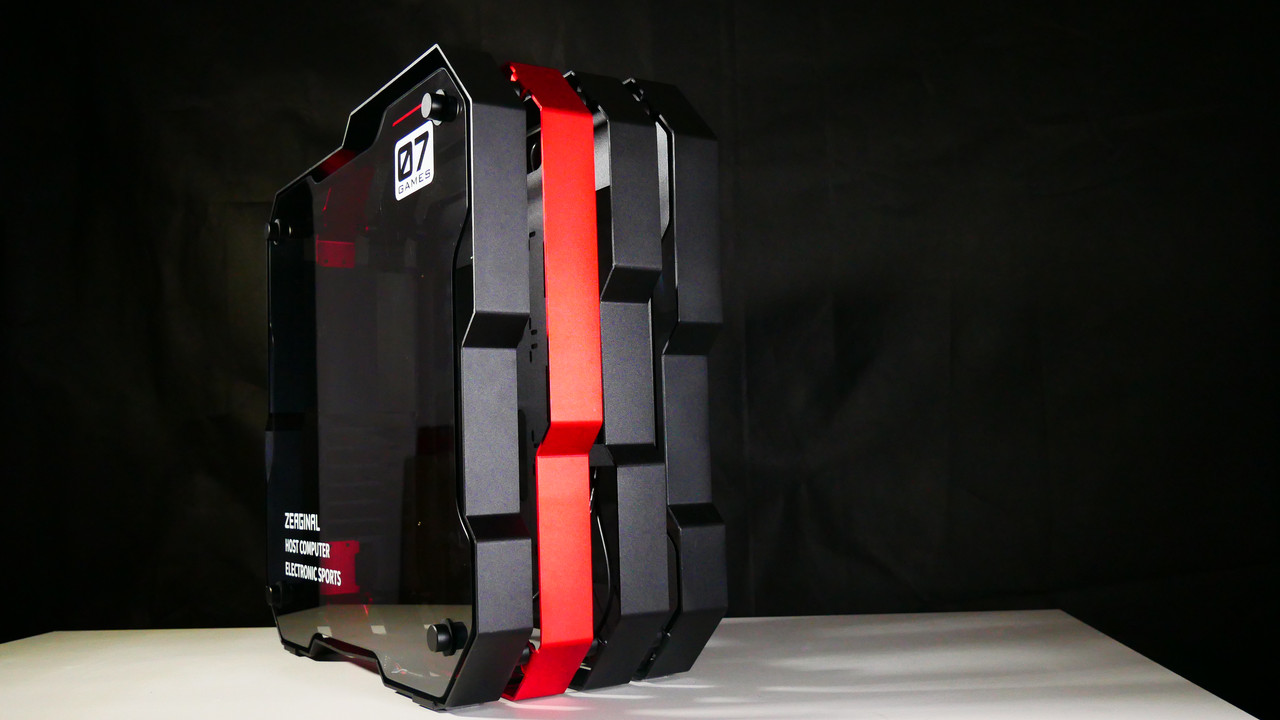

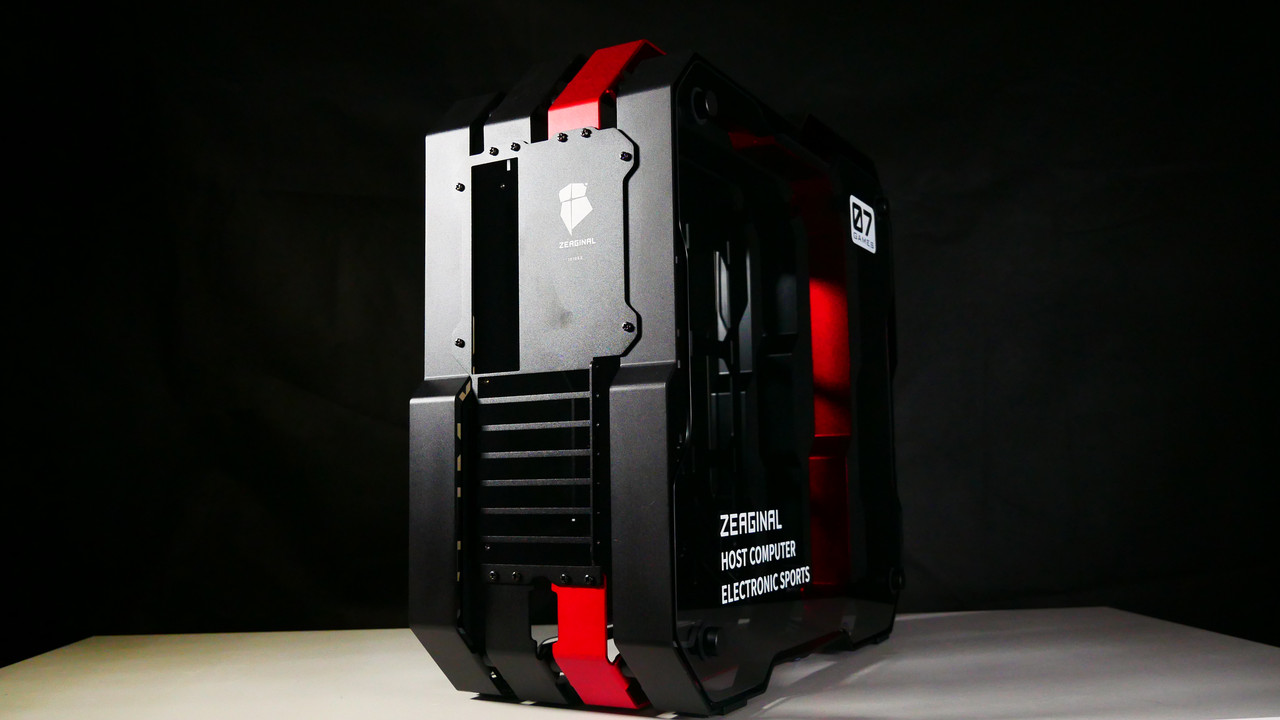

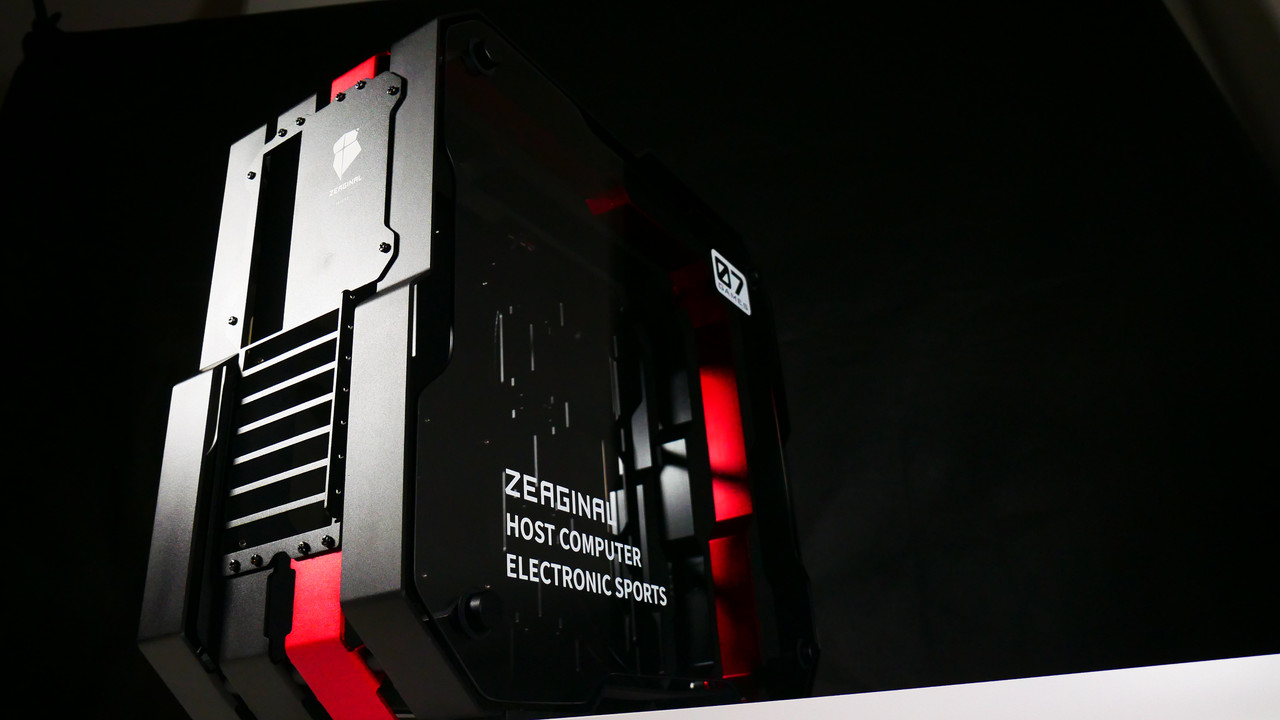

ZGC-07 Open-Frame Alumiini-Kotelo

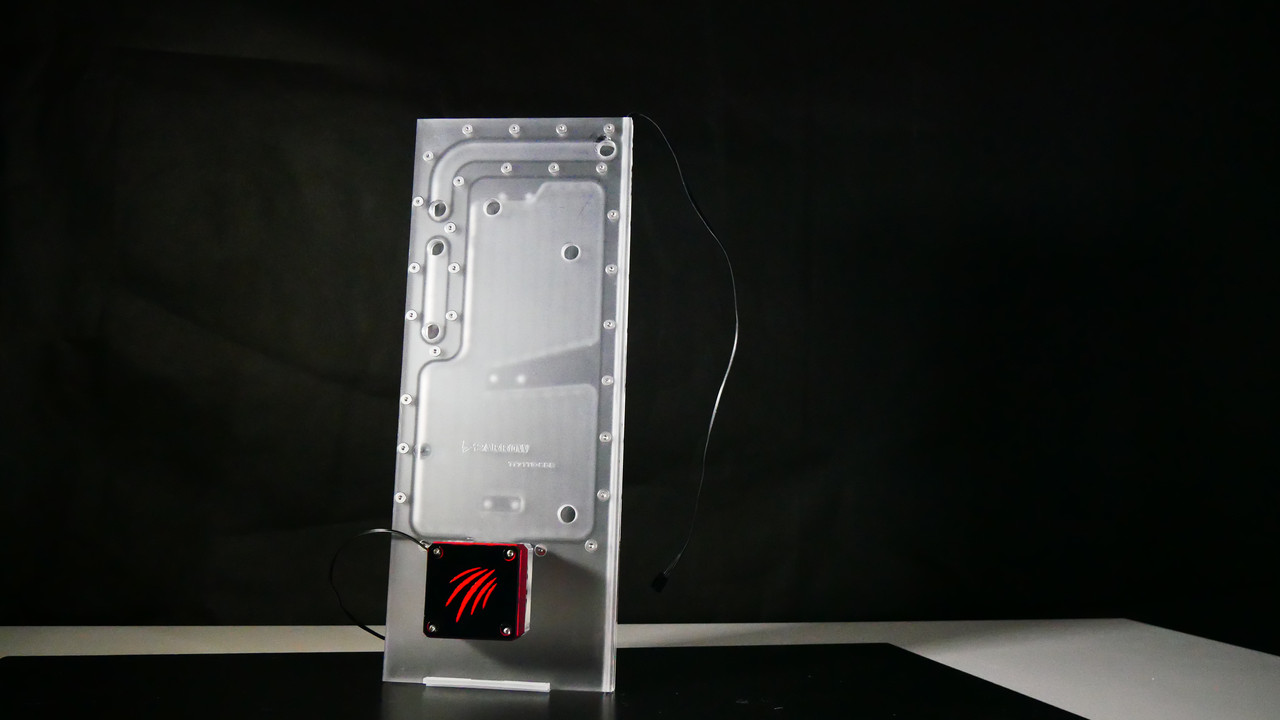

TT-V71TG-SDB distro-paneeli ja siihen asennettuna Barrowin DDC SPB17-S V2 PWM pumppu (Musta&punainella kuorilla)

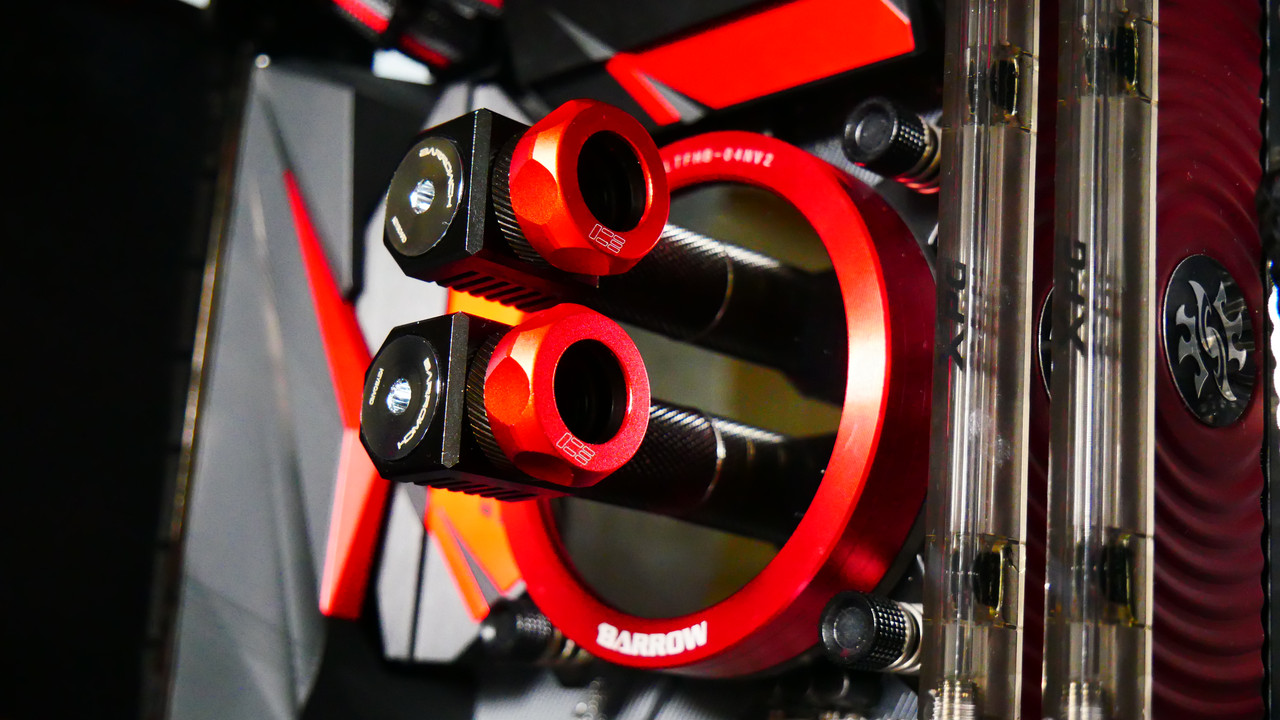

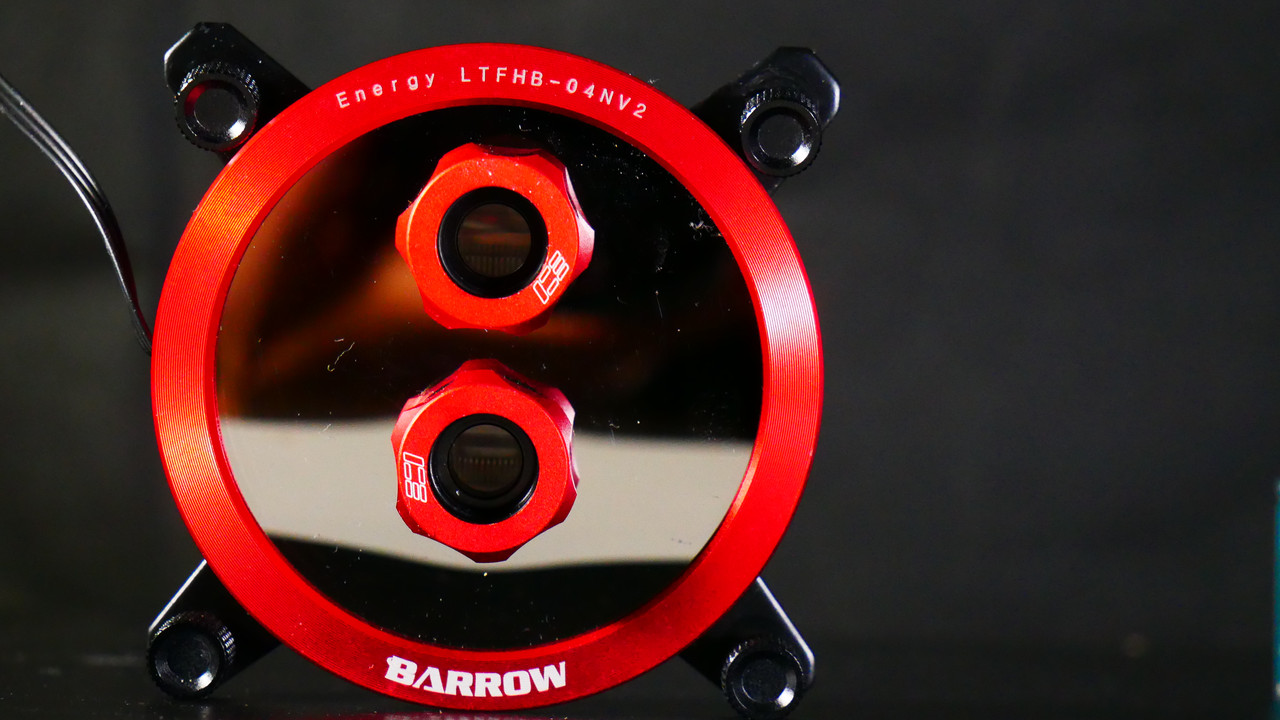

Intel Coffee Lake i7-8700K, LGA1151, 3.7 GHz, 12MB (korkattu ja välissä nestemetalli). Kulkuja ei ole vielä testattu. Supreme Edition Barrow mirror effect LGA 1151 vesiblokki (LTFHB-04N V2, Musta&punainen)

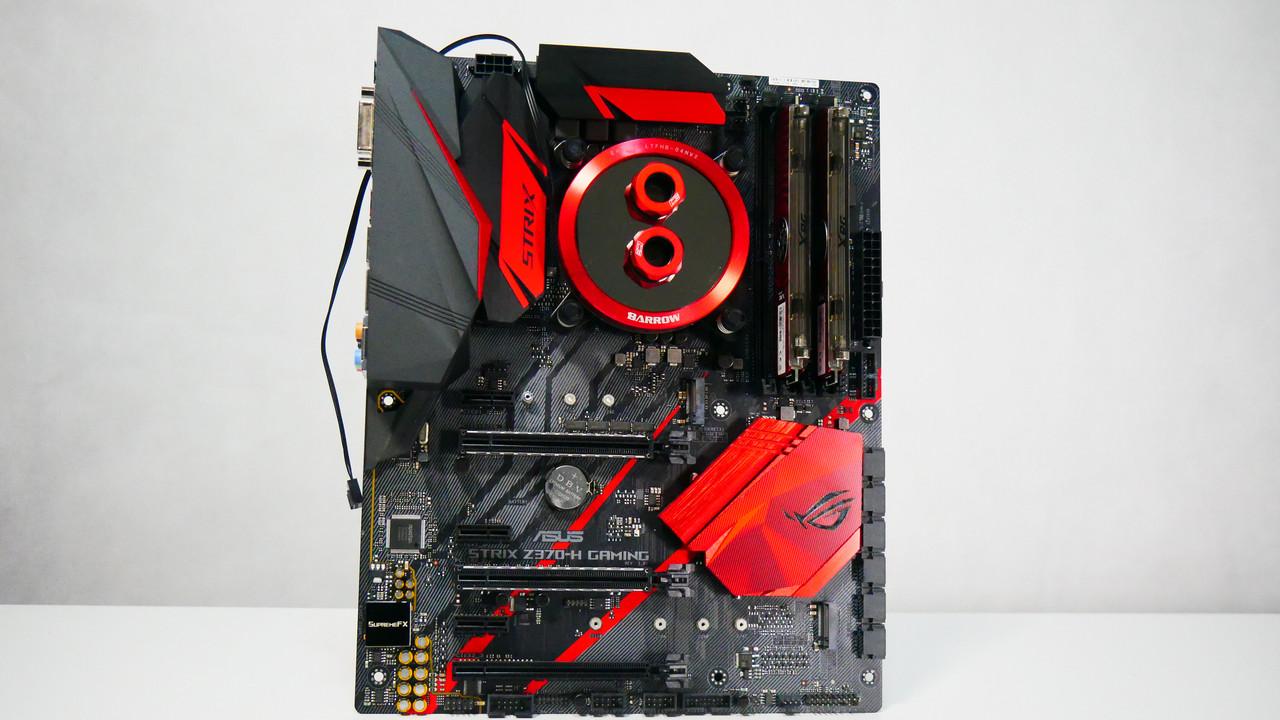

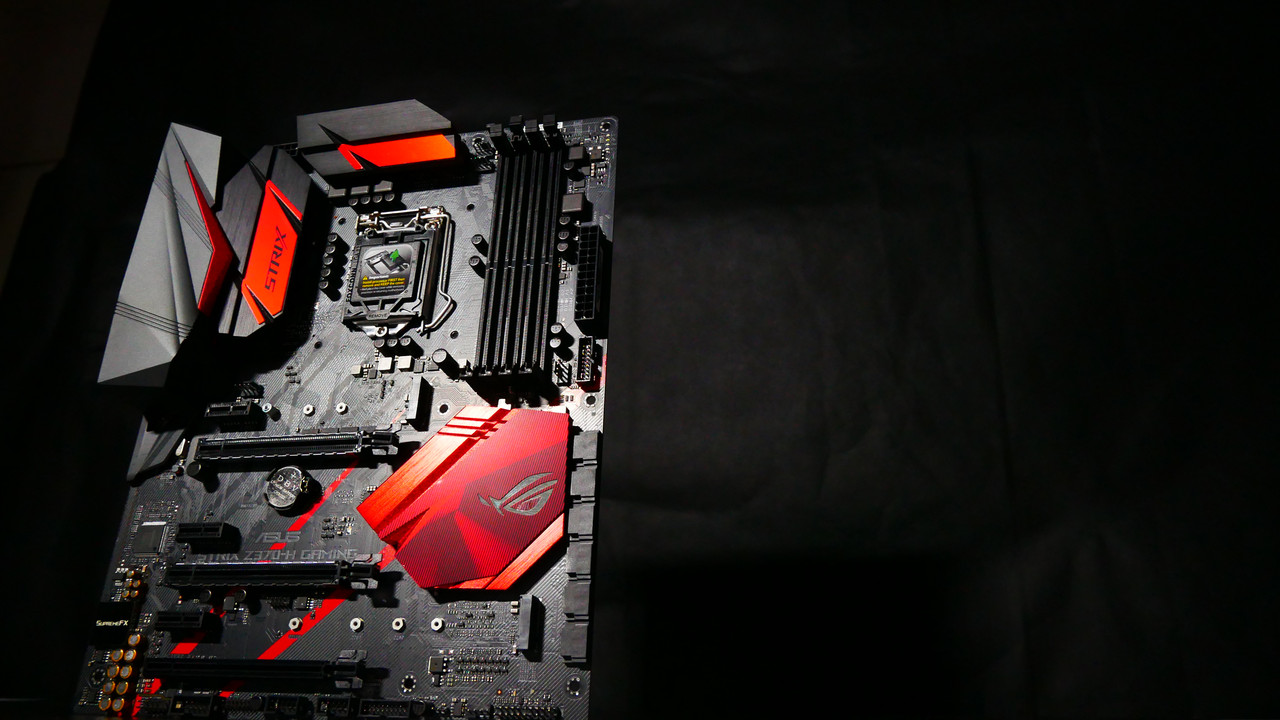

Asus ROG STRIX Z370-H GAMING, ATX -emolevy

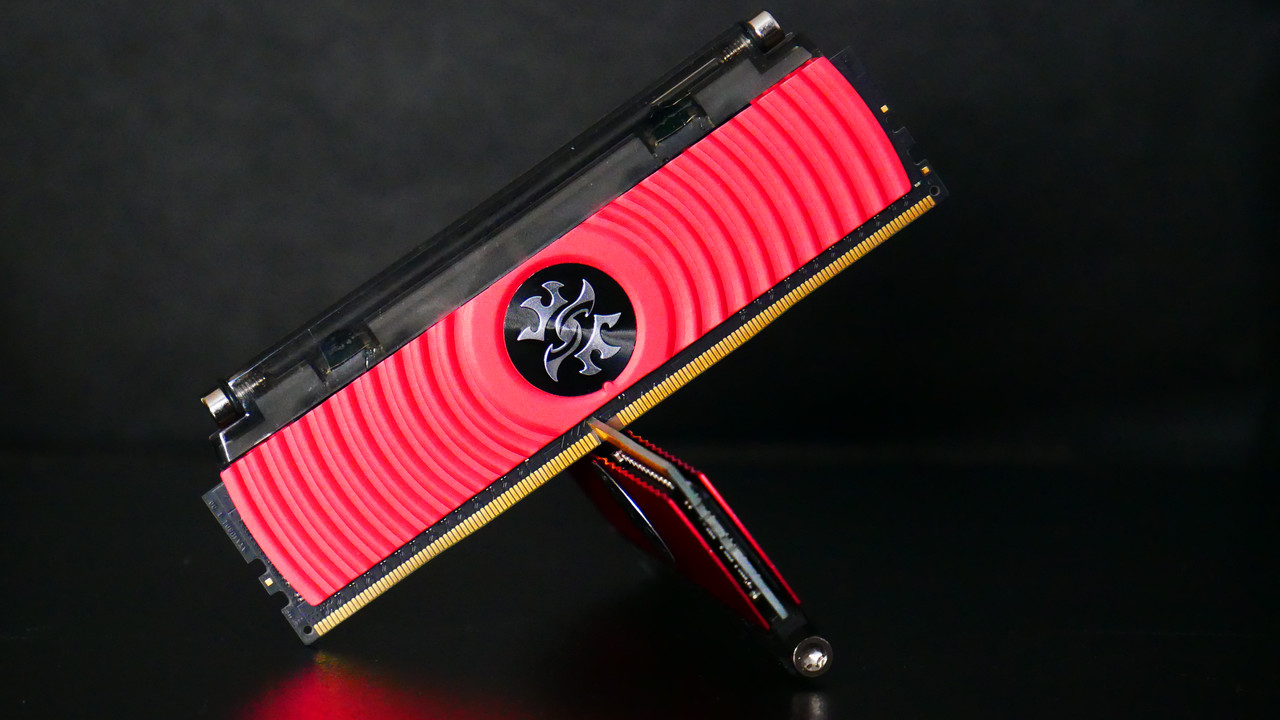

XPG Spectrix D80 Liquid-Cooled RGB DDR4 3200MHz 16GB (2x8GB)



Msi 1080 ti Gaming X + Bykskin vesiblokki + Barrowch gpu bridge terminal O-led vedenlämpötila sensorilla.

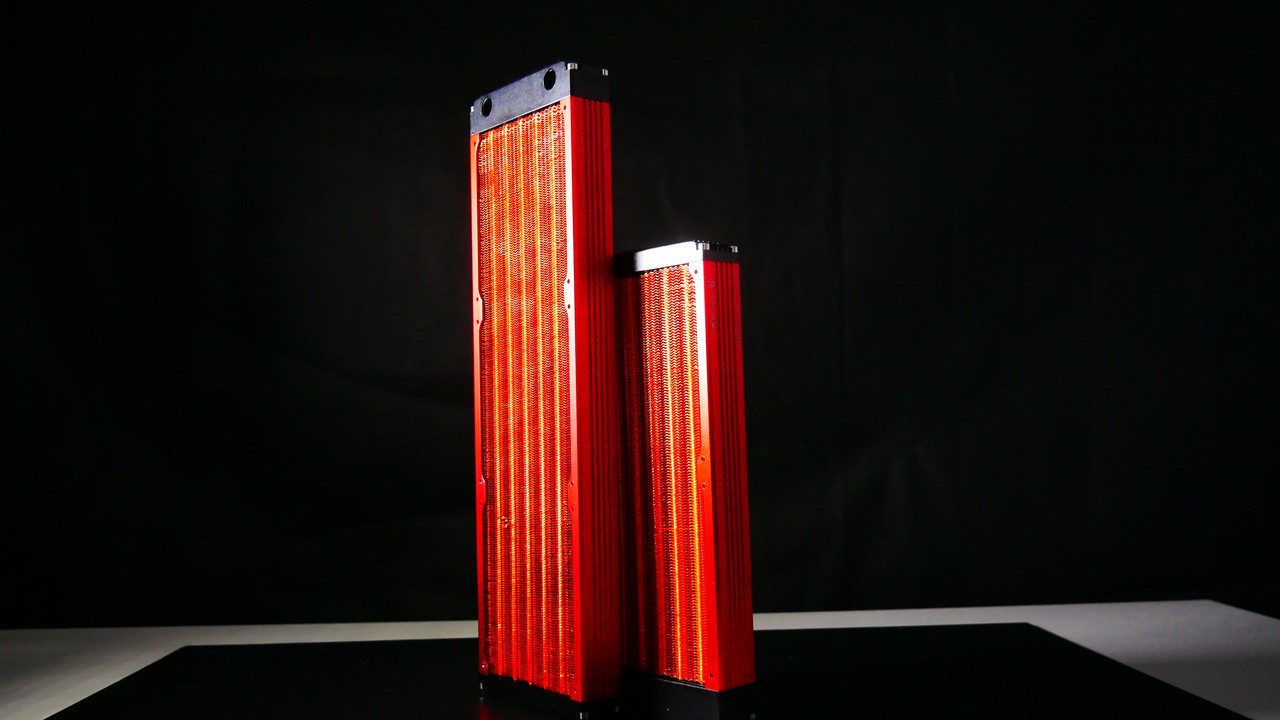

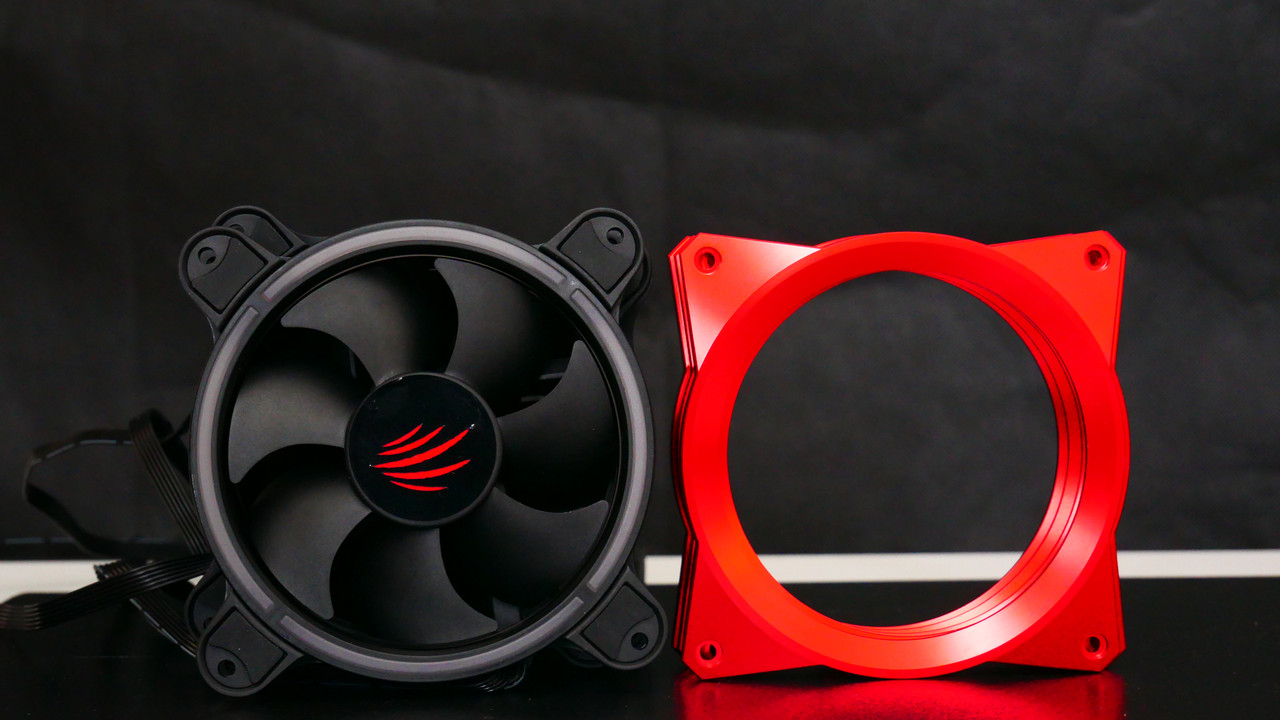

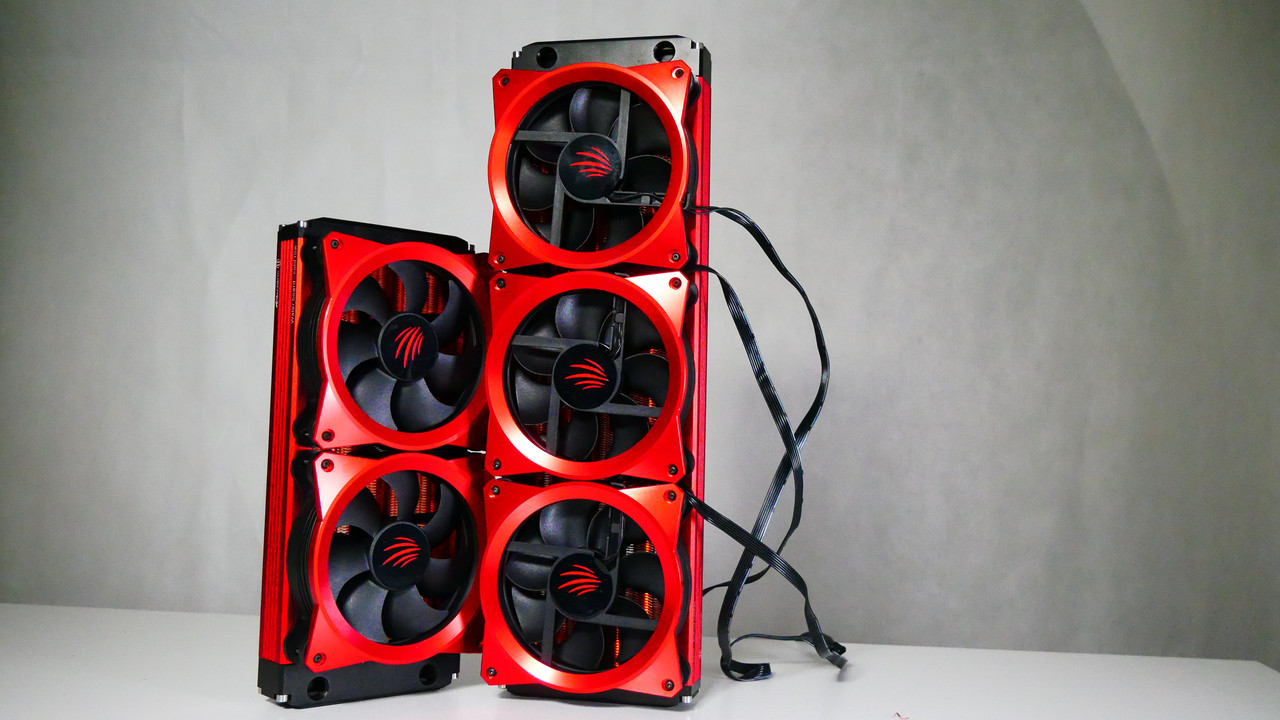

Jesm 120mm RGB tuulettimet, bykskin tuuletin suojat + JanJiang 1x 360 ja 1x 240x30mm kupariset jäähdyttimet, joissa molemmissa päissä POM.

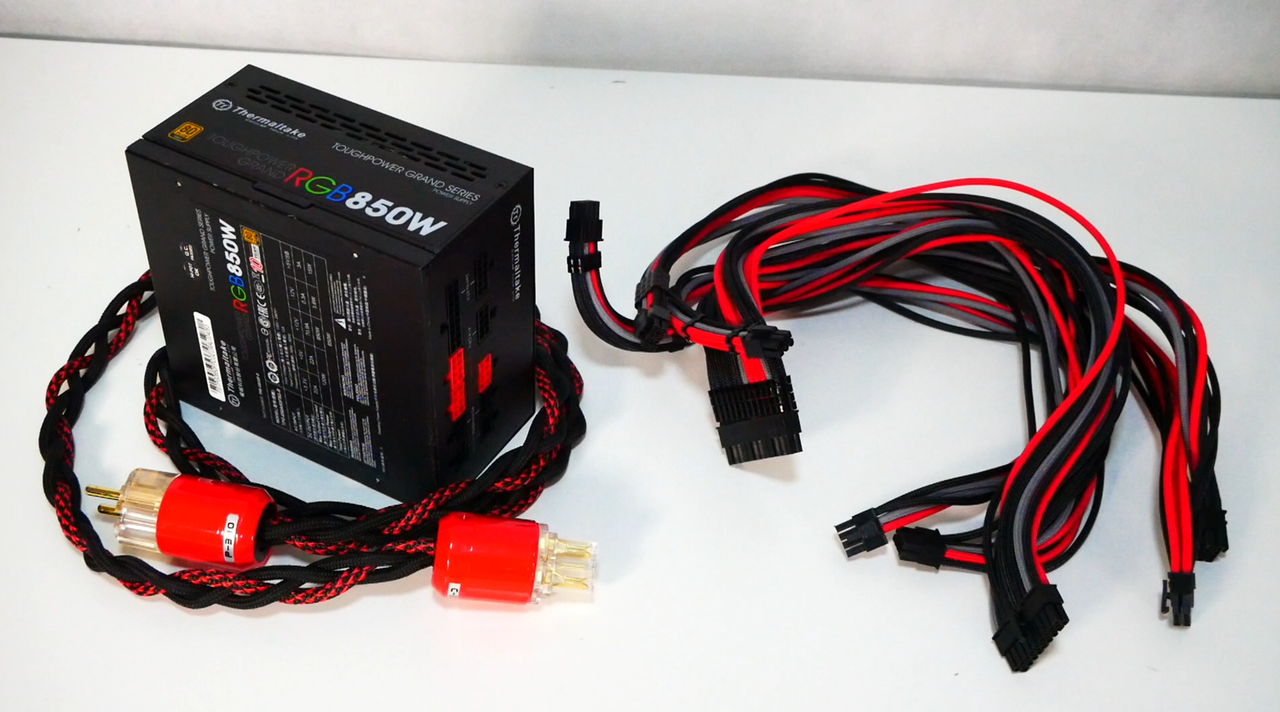

Thermaltake toughpower Grand Series RGB 850w Gold virtalähde + Shakmods täysmodulaariset sleevatut puna&musta PSU kaapelit. lisäksi itse tekemä DIY virtajohdo sleevatuilla kaapeleilla.

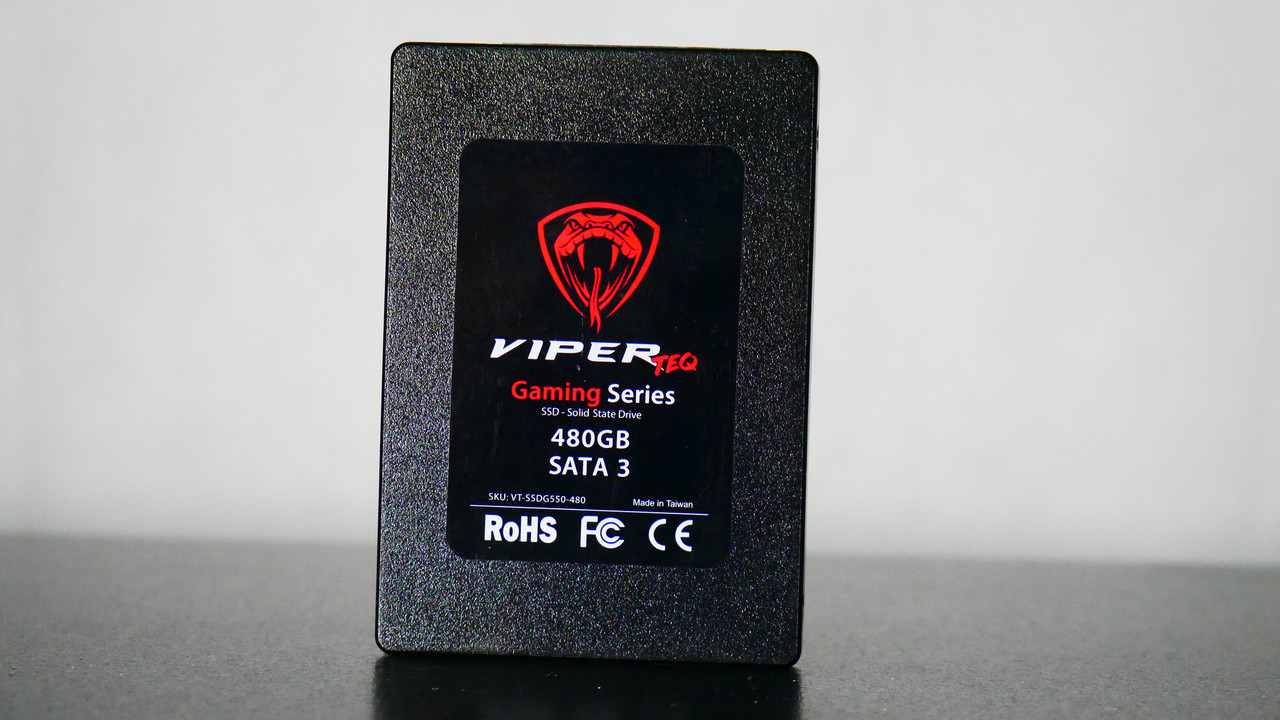

ViperTEQ Gaming Series 480Gb sata3 SSD

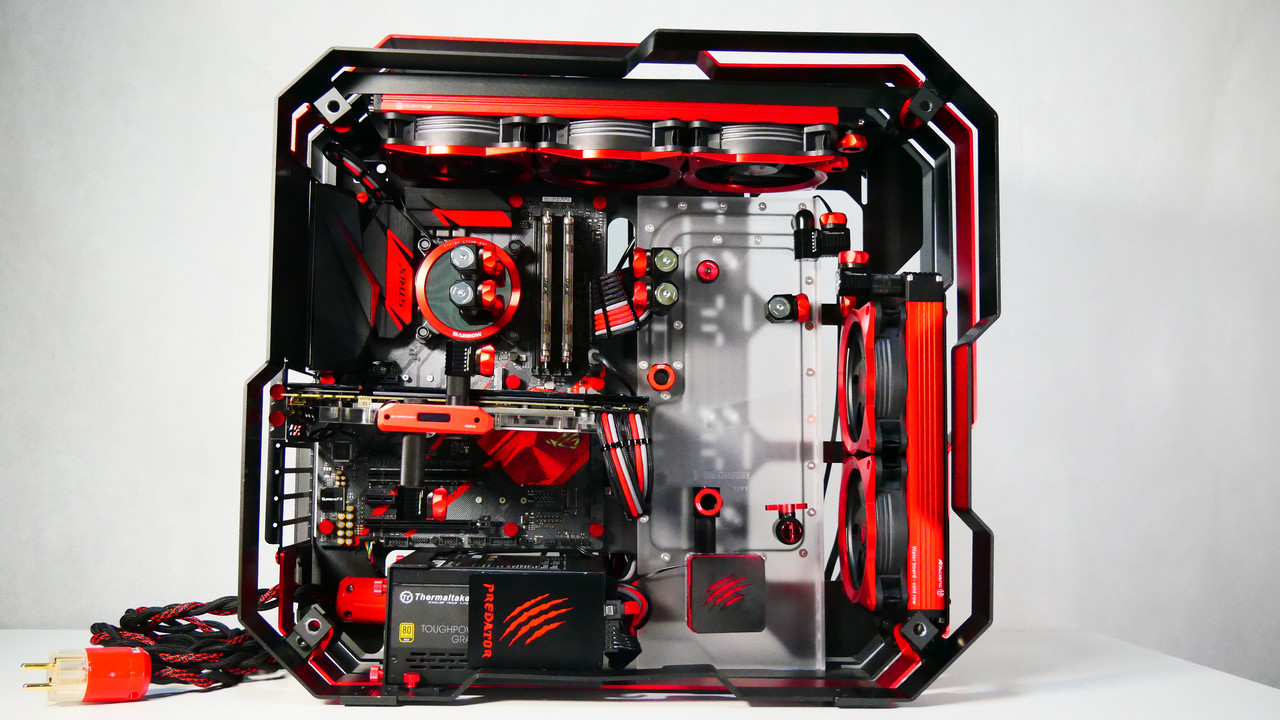

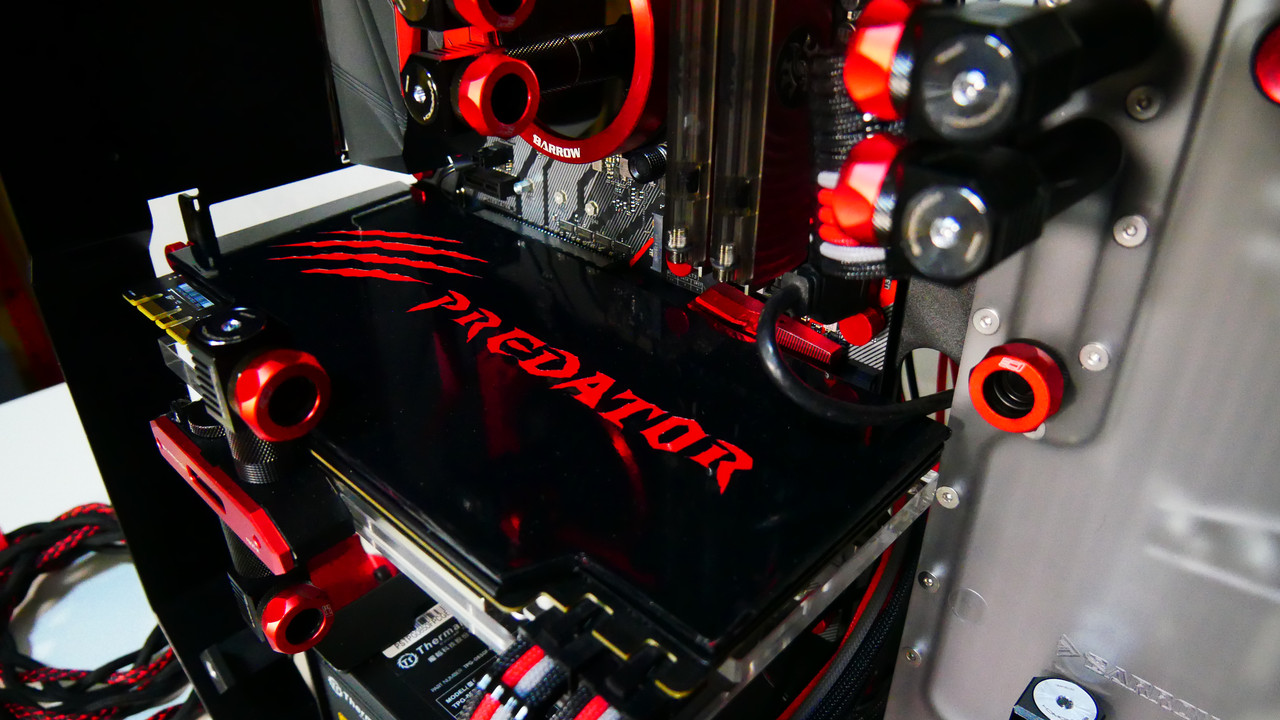

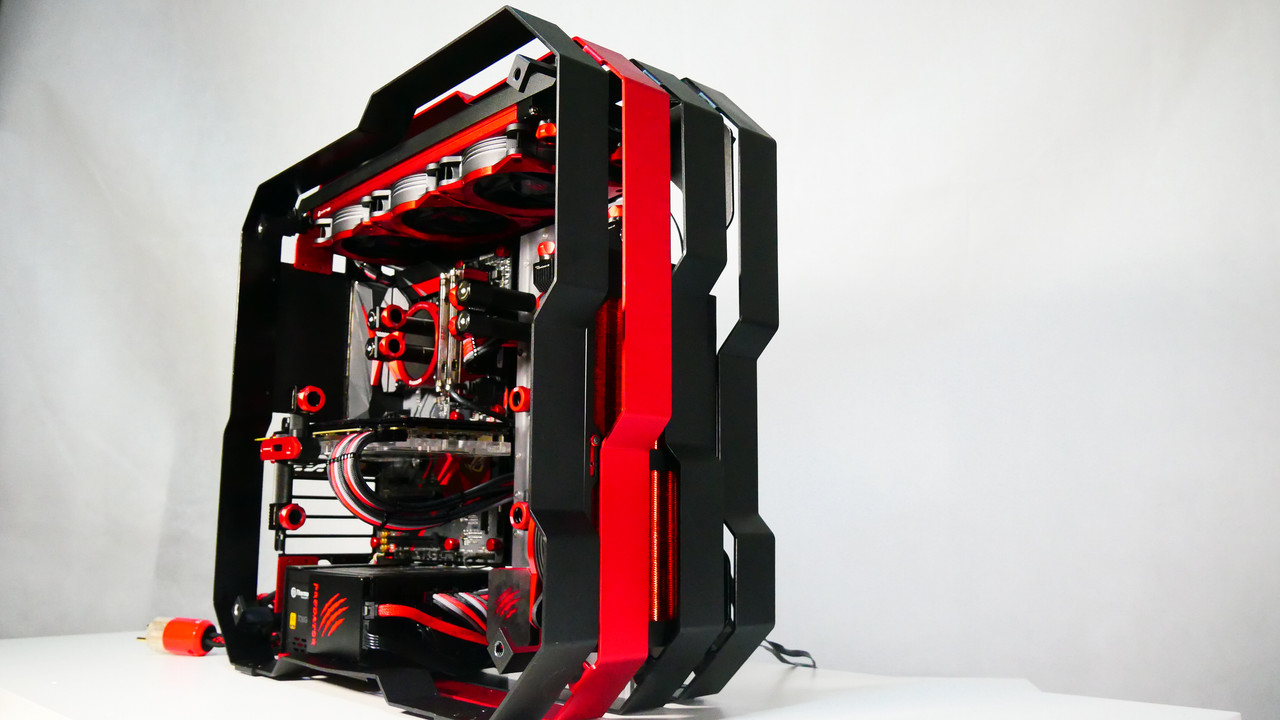

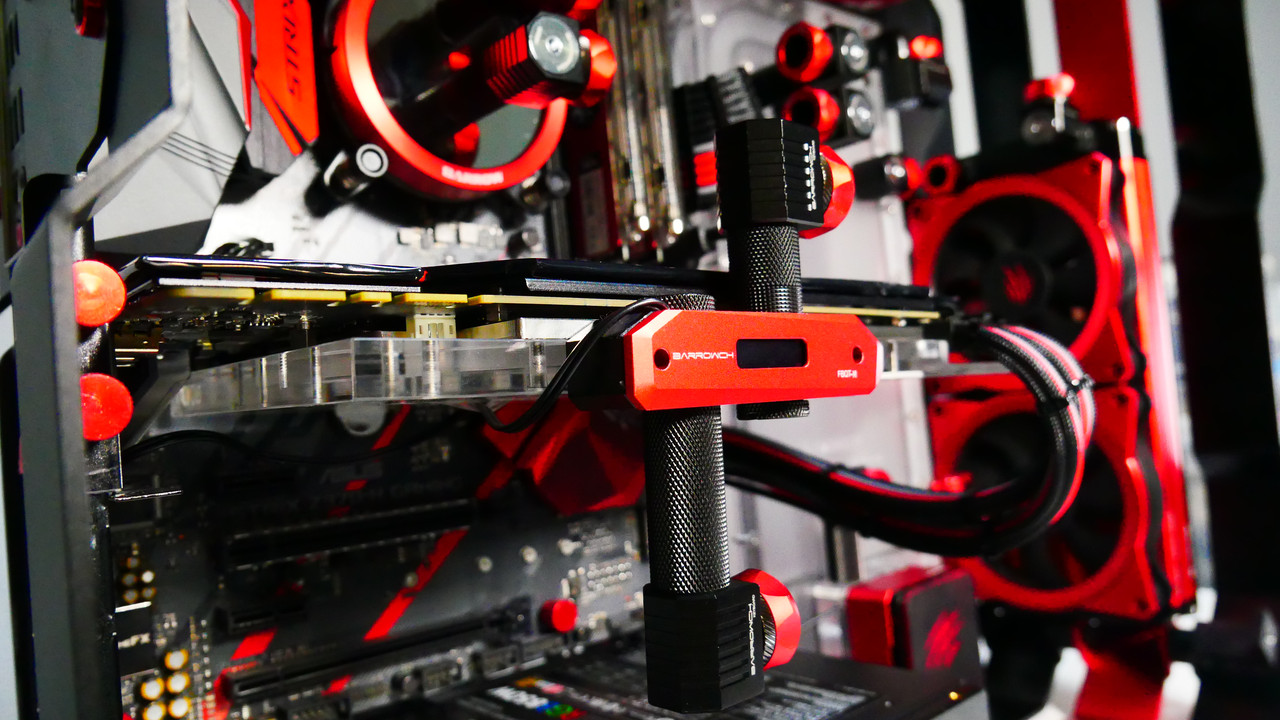

Kaikki komponentit asennettuna koteloon. Kokoonpano on enää putkien asentelua ja täyttöä vailla.



Kiitän teitä kärsivällisyydestänne ja vastaan mielelläni kysymyksiin.
P.s. Harmittaa, että projekti kesti näin kauan. Syynä on kyllä jos edessä 4-5 projektia ja et pysty edes keskittymään ajan puutteen vuoksi yhteen.

To be continued!
