Build " Silent Machine" In Win 303, Asus Z-370 Prime A, 1080 ti, 16gb DDR4 jne.

[AkTechGears]

Tervehdys jälleen kaikille!
Toivottavasti vielä ette ole kyllästyneet ? .
Intohimo kasvaa ja syö itseäni sisältäpäin. Harrastuksesta lähdin kasailemaan vesijäähdytettyjä tietokoneita. Nyt en tiedä mihin suuntaan tämä menee. Vähän hankala toteuttaa, kun vesijäähdytys tuotteet tulevat kiinasta ja tämä vie aikaa. Tämän takia laitan aina myöhään päivityksiä. Pahoittelen tästä!

Tällä kertaa olen suunnittelemassa in Win 303:lle musta ja valkoisen projektin. Varmasti moni teistä tykkää tästä väri yhdistelmästä?



KOMPONENTIT:

KOTELO: IN WIN 303 (Valkoinen)

PROSESSORI: Intel Core i7-8700K 3,7 GHz LGA1151

NÄYTÖNOHJAIN: Geforce Gtx 1080 ti Poseidon Platinum (hybridi jäähdytin)

EMOLEVY: ASUS PRIME z370-A

RAM: Team Group Delta RGB DDR4-3000 16GB, valkoinen.

SSD: Samsung VNAND 850 EVO 250gb m.2 SSD

SSD: Transcend 240gb 2" SSD (alumiini)

VIRTALÄHDE: SEASONIC SNOW SILENT 750W

SLEEVATUT KAAPELIT: Shakmods premium sleevatut kaapelit (musta, harmaa ja valkoinen) Seasonic snow white:lle suunniteltu.



VESIJÄÄHDYTYS OSAT:

CPUBLOKKI: Barrow Lga 115x Cpublokki (valkoinen ja rgb ominaisuudella)

TUULETTIMET: AIGO RGB C5 120mm tuulettimet (ohjaimella)

JÄÄHDYTTIMET: Freezemod 360x27mm kupari jäähdytin (valkoinen)

LIITTIMET: Barrow 10x14mm valkoiset&mustat kovaputki kompressioliittimet.

ADAPTERIT: Barrow 45/90° adapterit G1/4 (musta&valkoinen)

JATKOLIITTIMET: Barrow jatkoliittimet M-M/F-M.

PUMPPU&SÄILIÖ COMBO:Barrow DDC PWM 17W Pumppu + (manuaalilla pwm säätimellä)

DISTROPANEELI: Barrow Inwin 303 distribution panel.

KOVAPUTKET: Barrow 10x14mm PETG kovaputket

M.2 JÄÄHDYTIN: Iceman m.2 passiivinen jäähdytys siili





No niin! Kerkesin ottaa vihdoinkin jostain komponenteista kuvat. Asensin nämä valmiiksi emolevyyn kiinni.

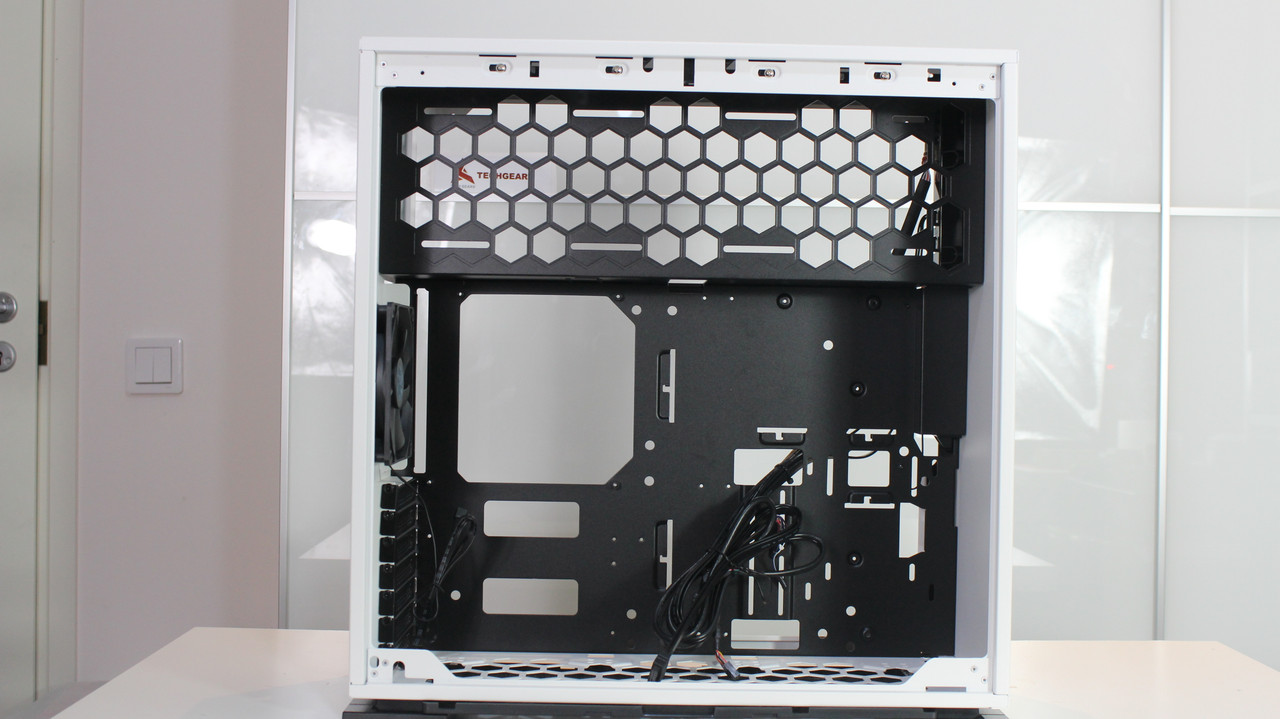

In Win 303 M-ATX kotelo

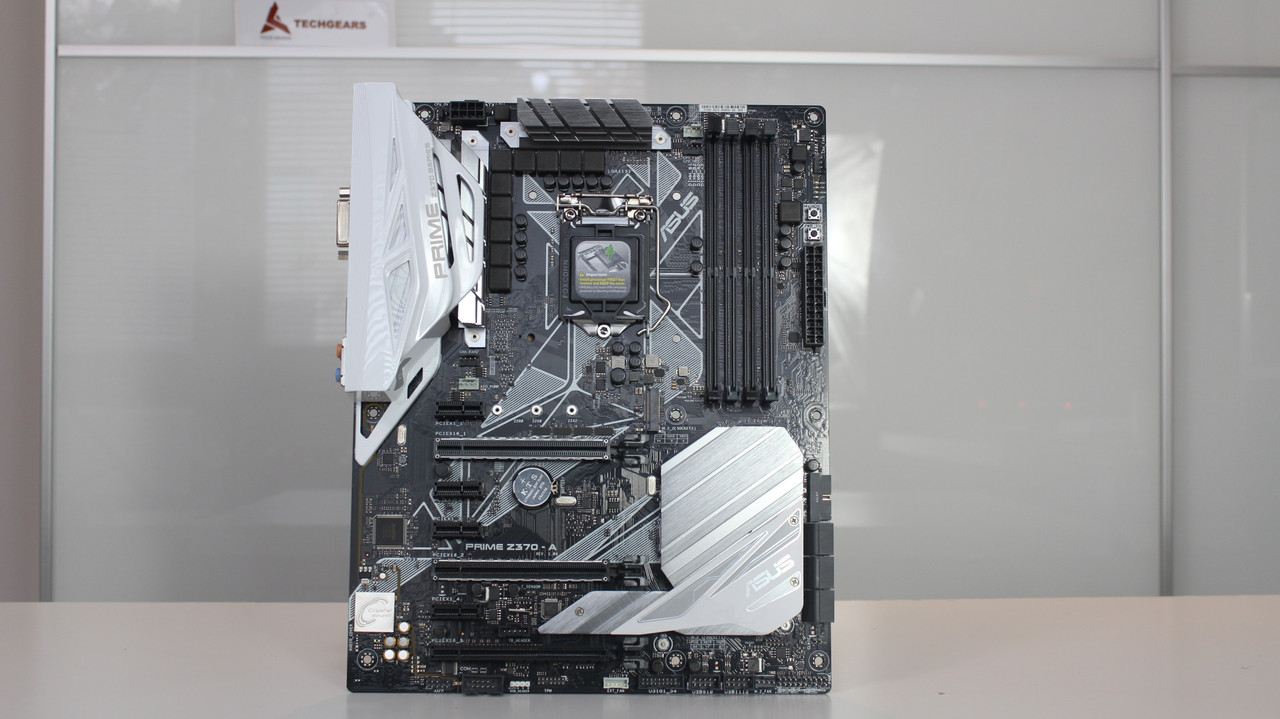

Asus Prime Z370-A Atx emolevy.

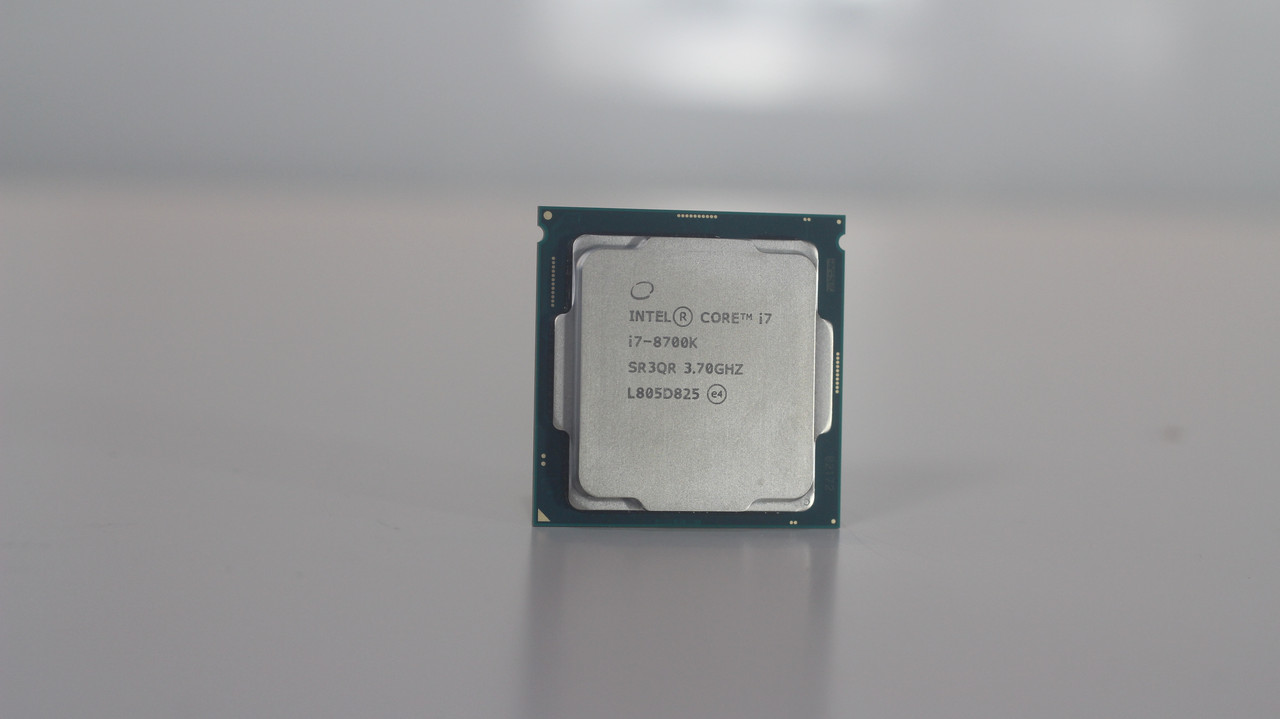

Intel Core i7-8700K 3,7 GHz LGA1151

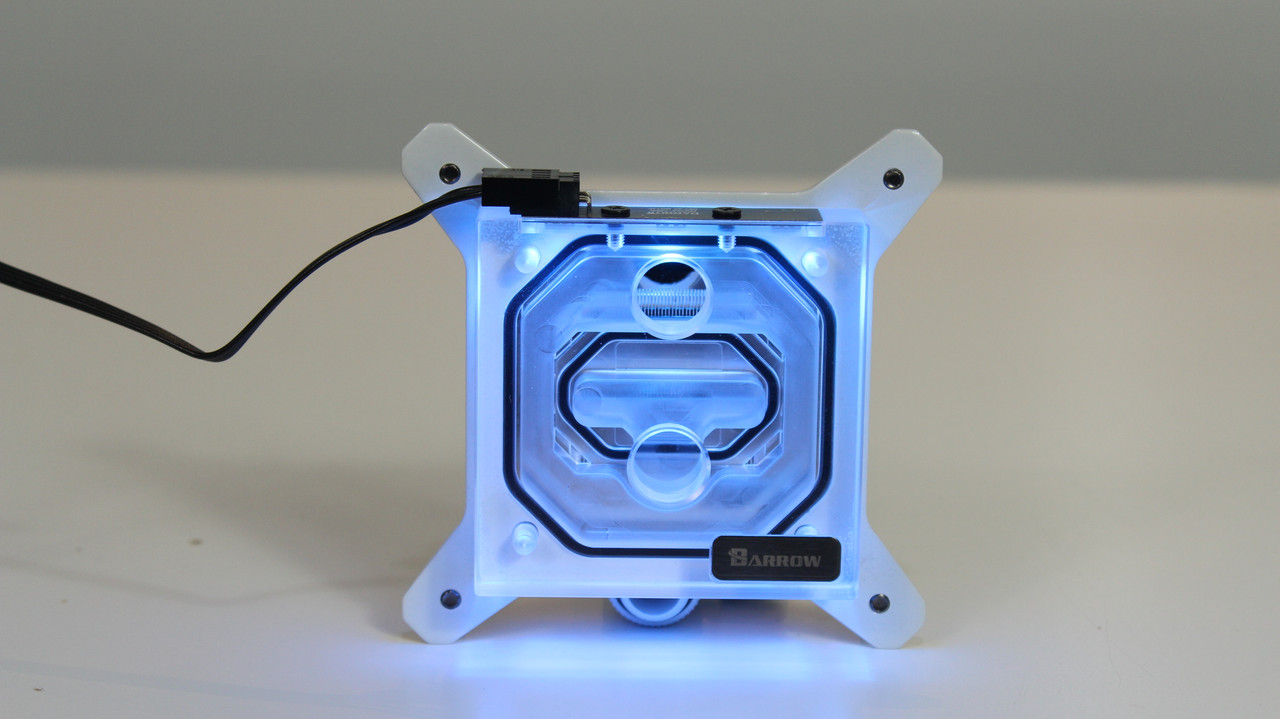

Barrow 115x kannan cpublokki

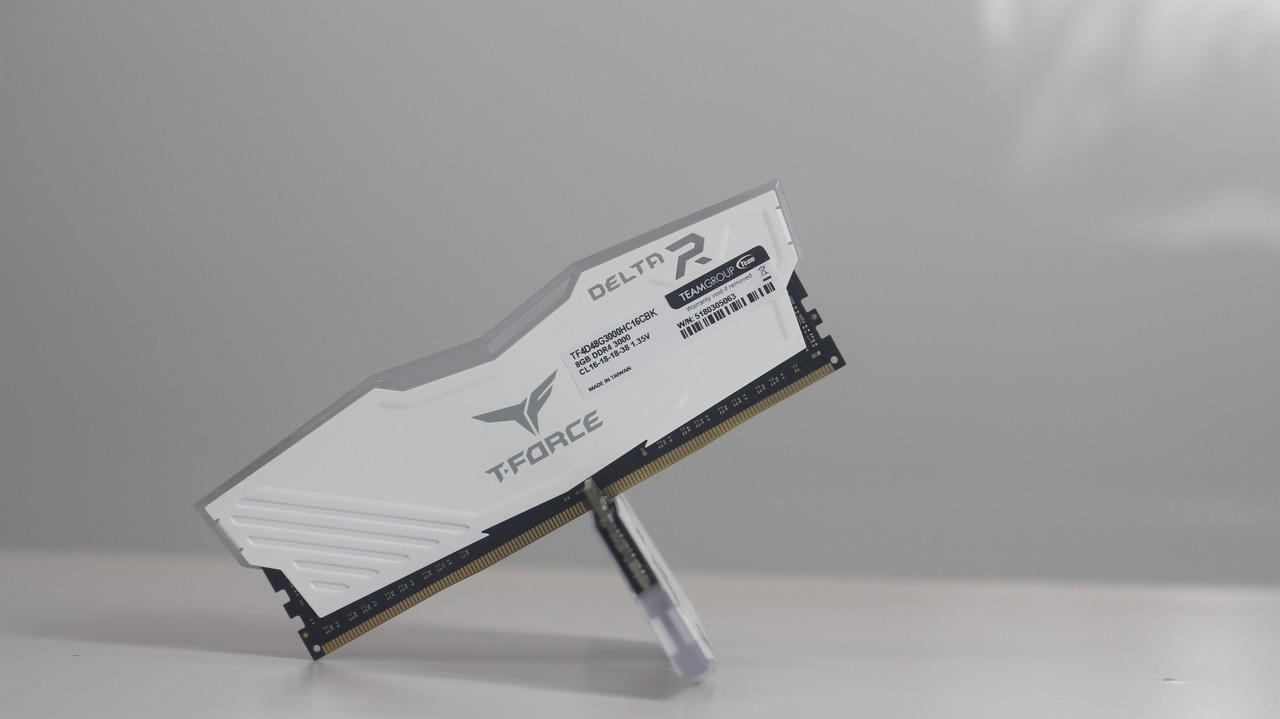

Team Group Delta RGB DDR4-3000mhz 16GB.

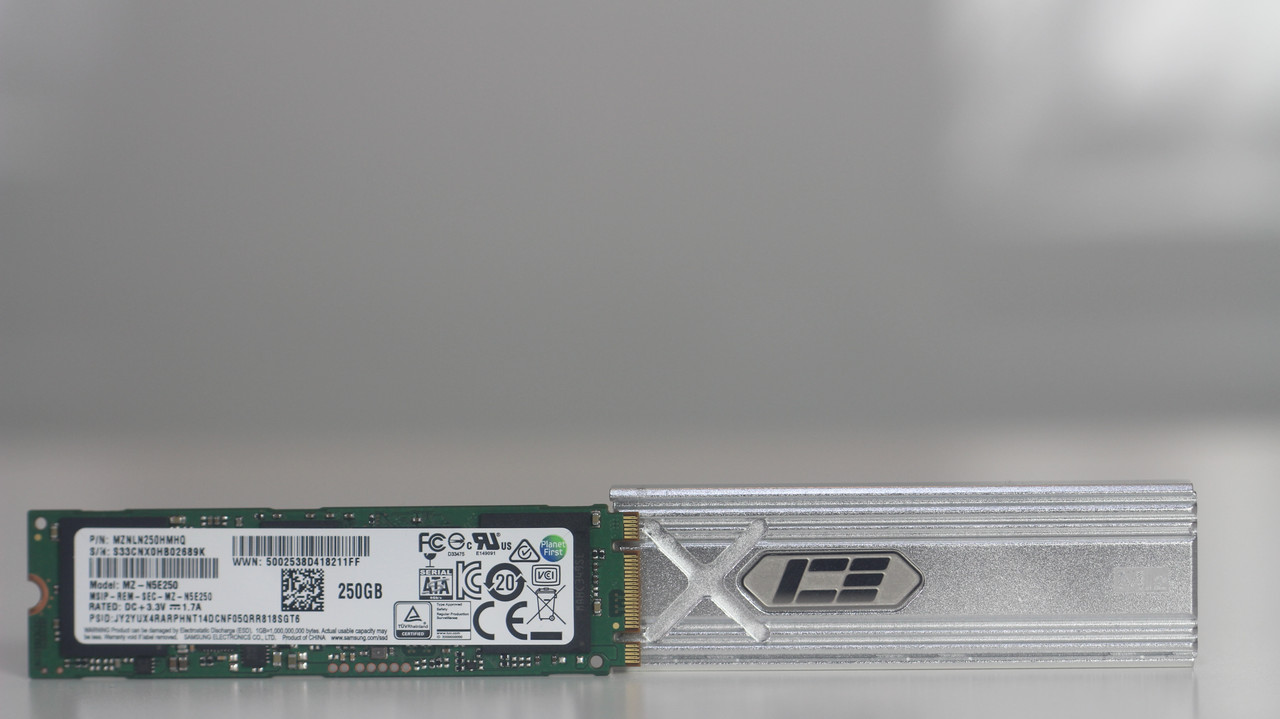

Samsung VNAND 850 EVO 250gb m.2 SSD ja ICEMAN m.2 passiivinen (alumiininen) jäähdytys siili.

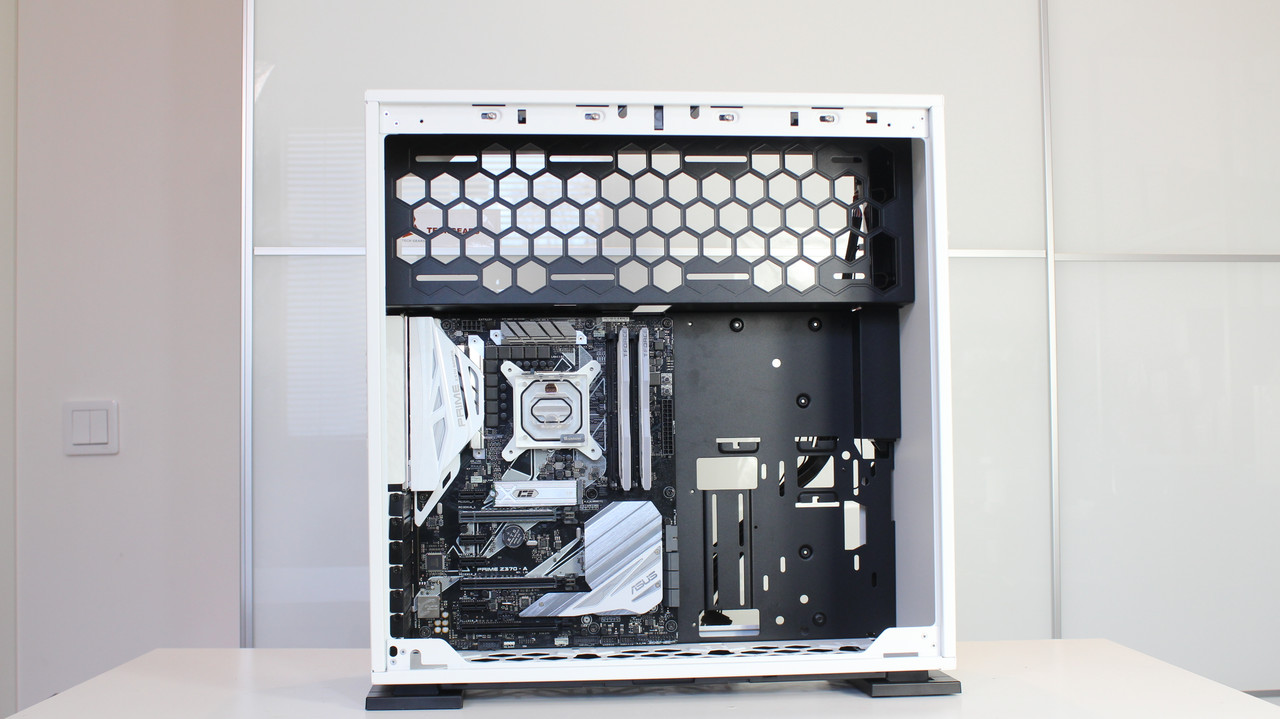

Kaikki komponentit asennettuna.

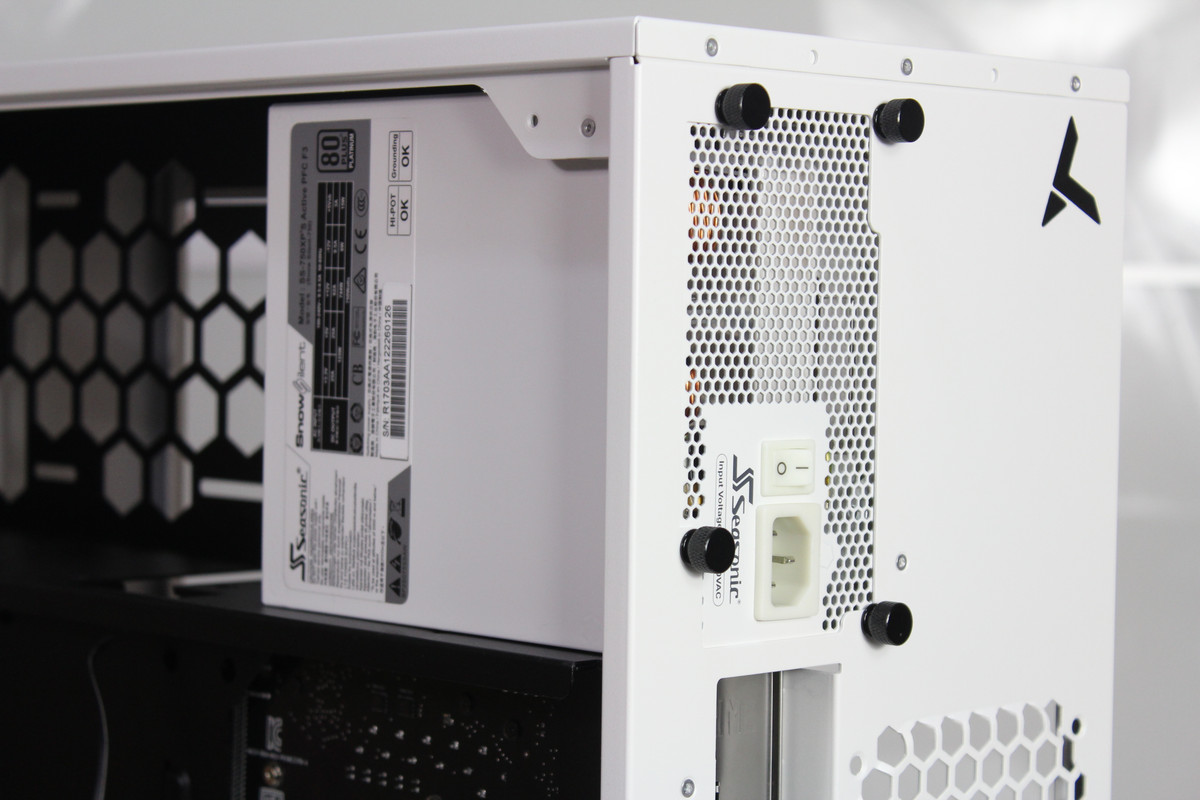

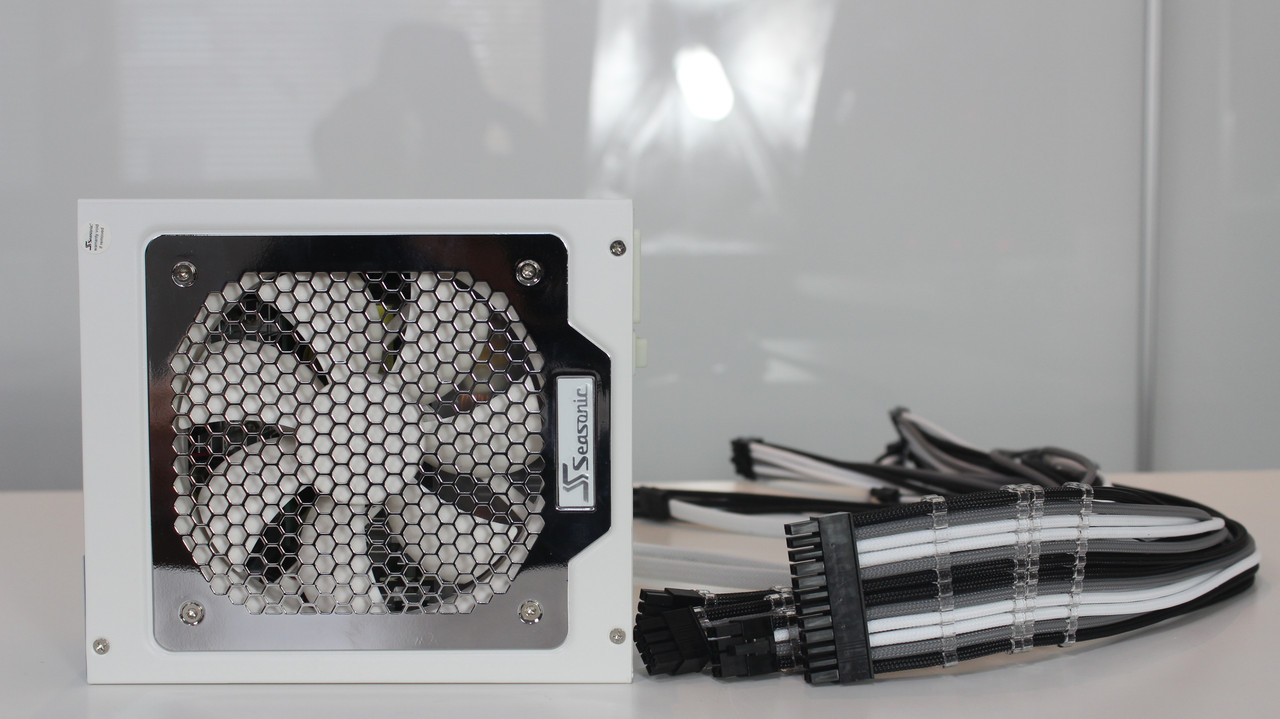

Seasonic Snow Silent 750W platinum virtalähde & Shakmod's premium sleevatut PSU kaapelit.

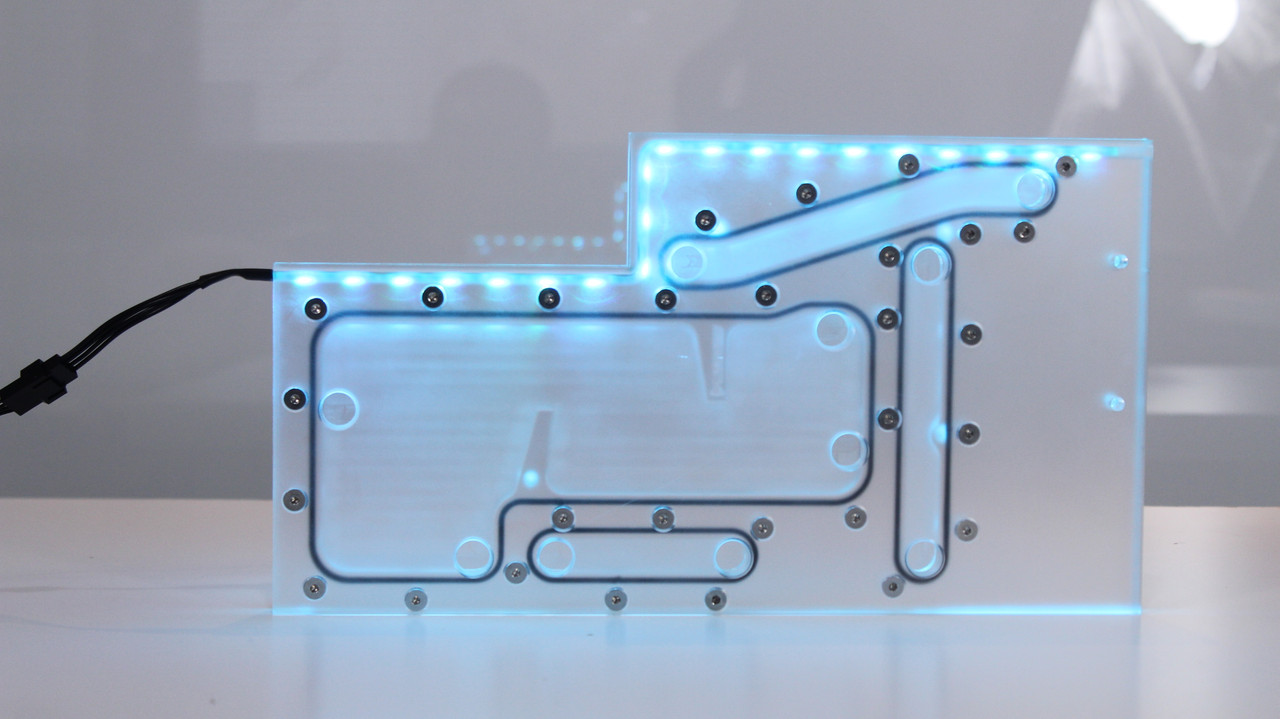

Barrow In Win 303/305 distro-paneeli. Tähän virittelin itse 12v yhteensopiva 4 pinnisen led nauhan. Alkuperäinen led oli 5v ja 3pinninen. Emolevy ei jostain syystä tykännyt.

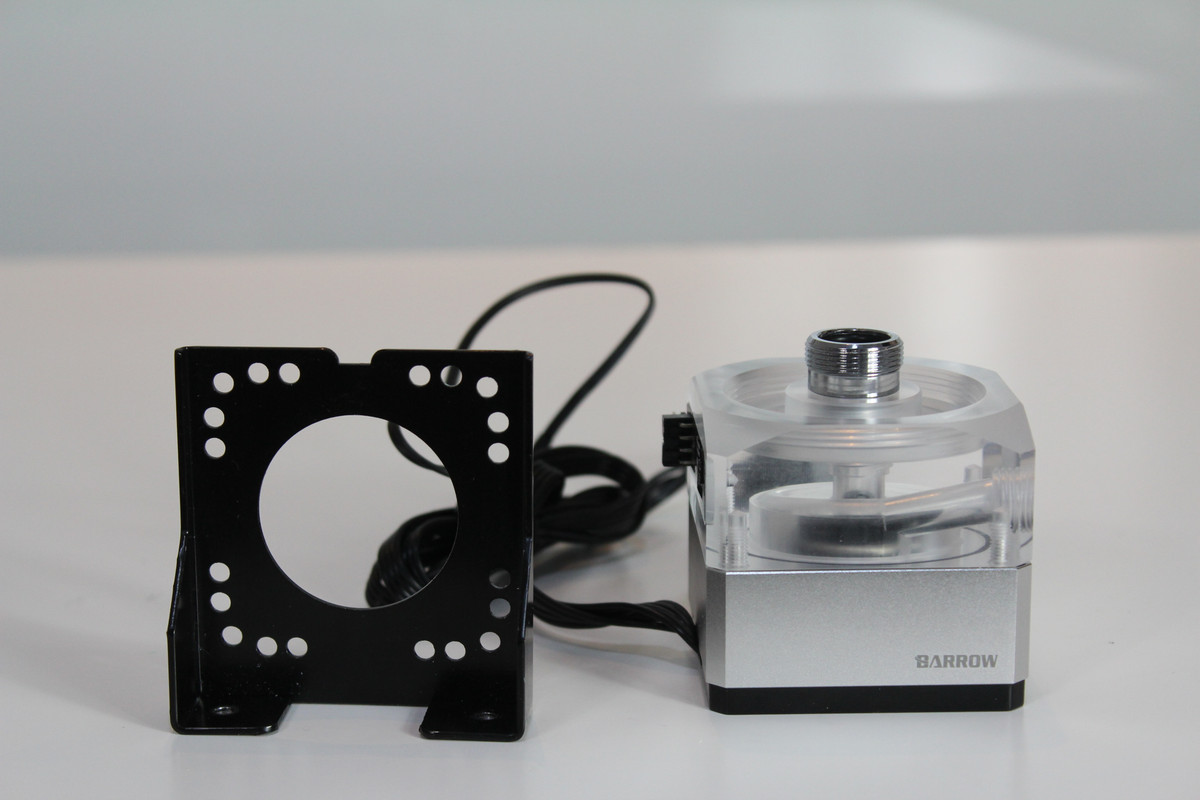

Barrow DDC PWM 17W Pumppu + DDC pumpun pidike.

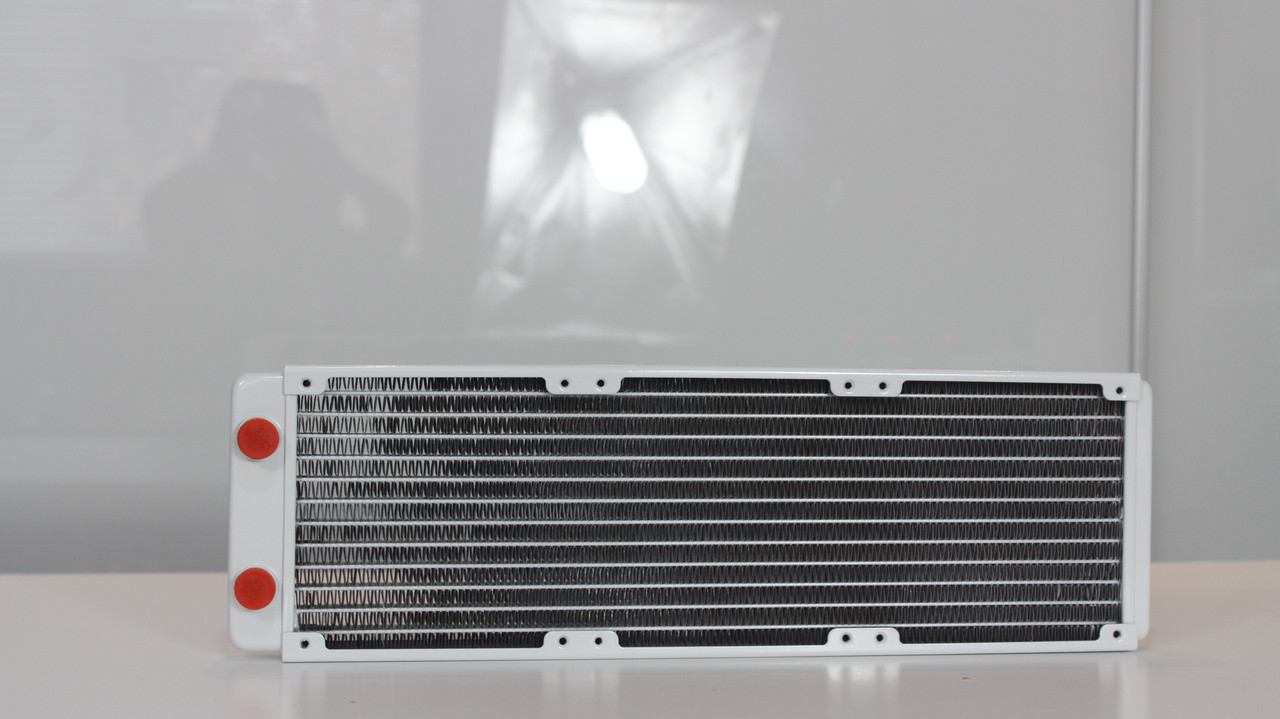

Freezemod 360mmx 27mm kuparinen jäähdytin

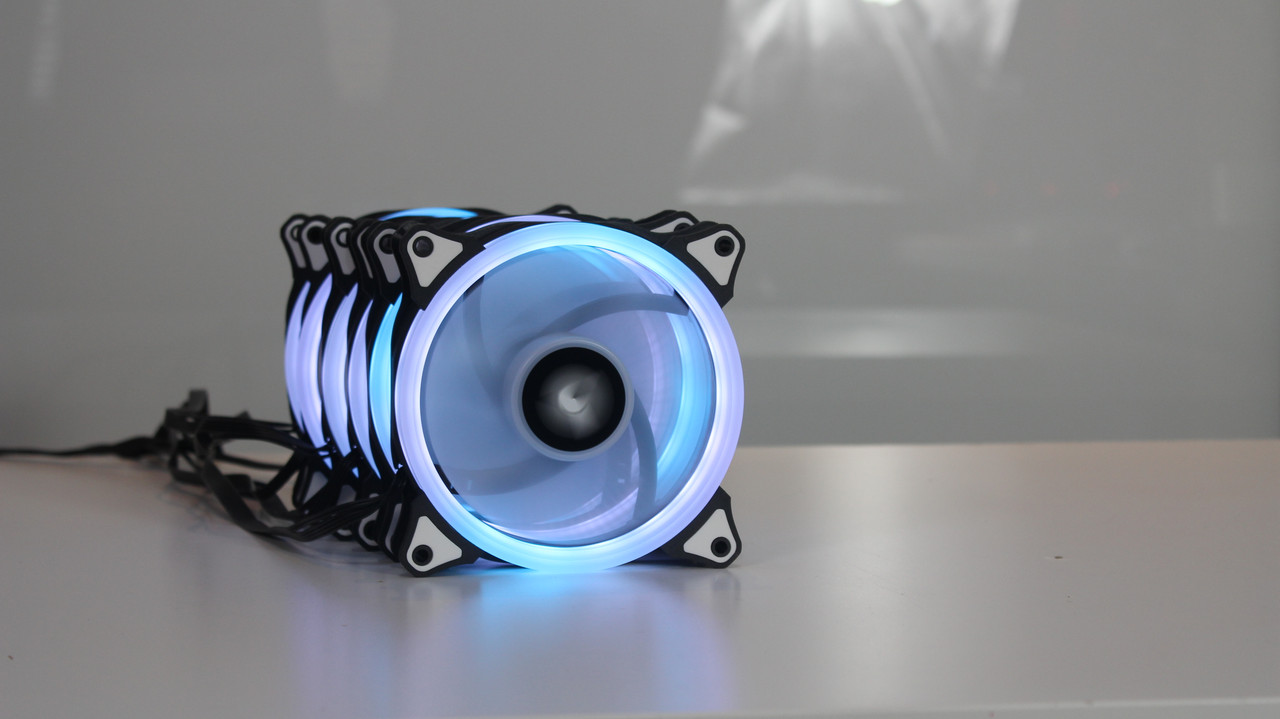

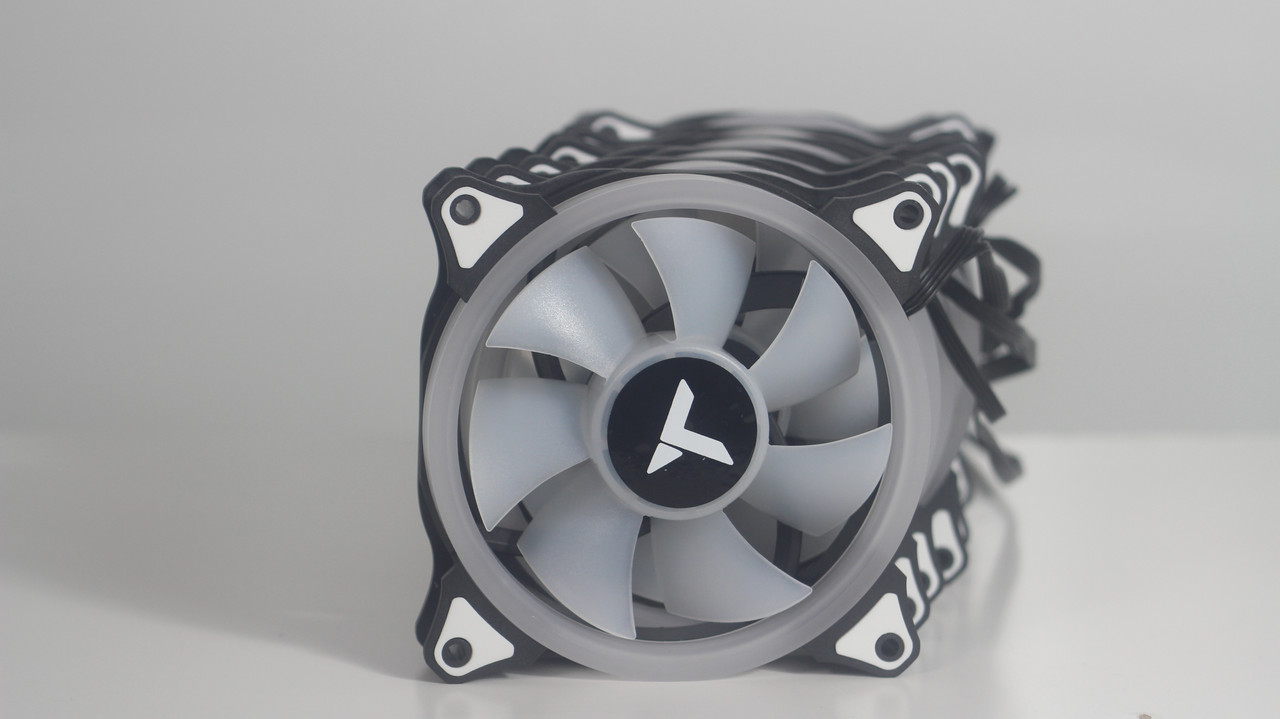

Aigo C5 120mm Rgb Tuulettimet (ohjaimella).

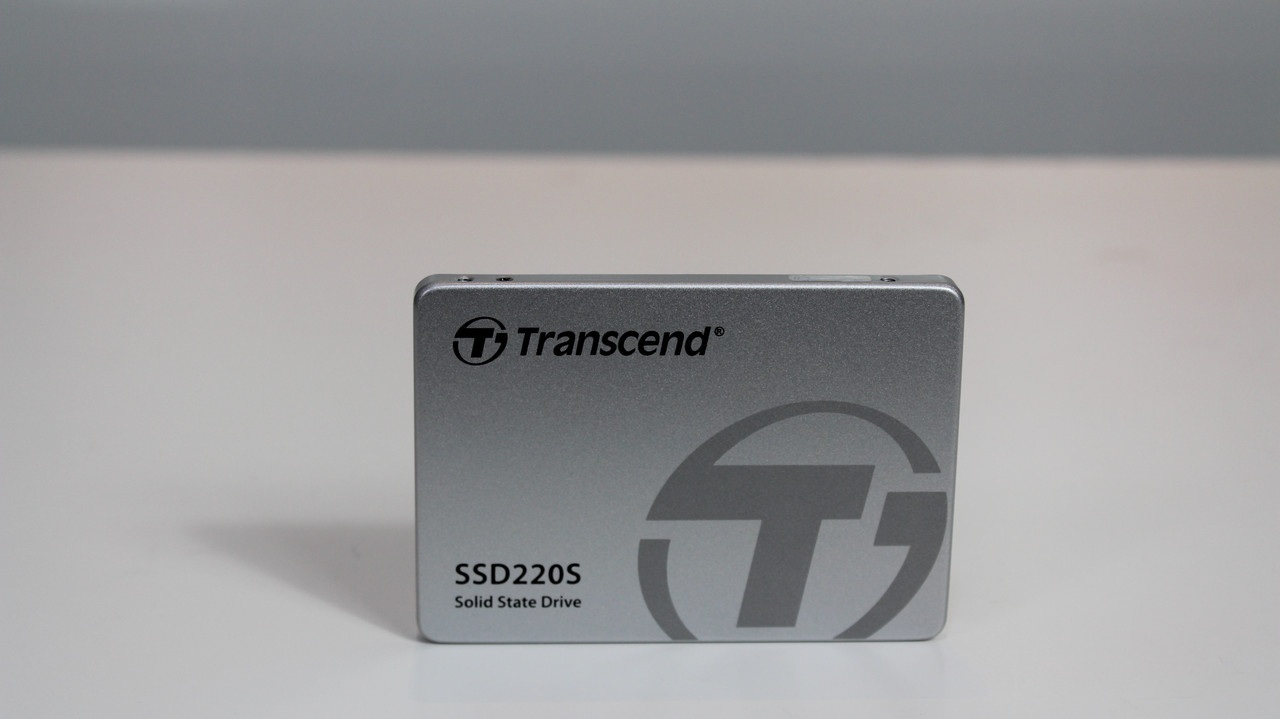

Transcend 240GB SSD 2.5" SATA III TS240 TLC alumiini kuori.

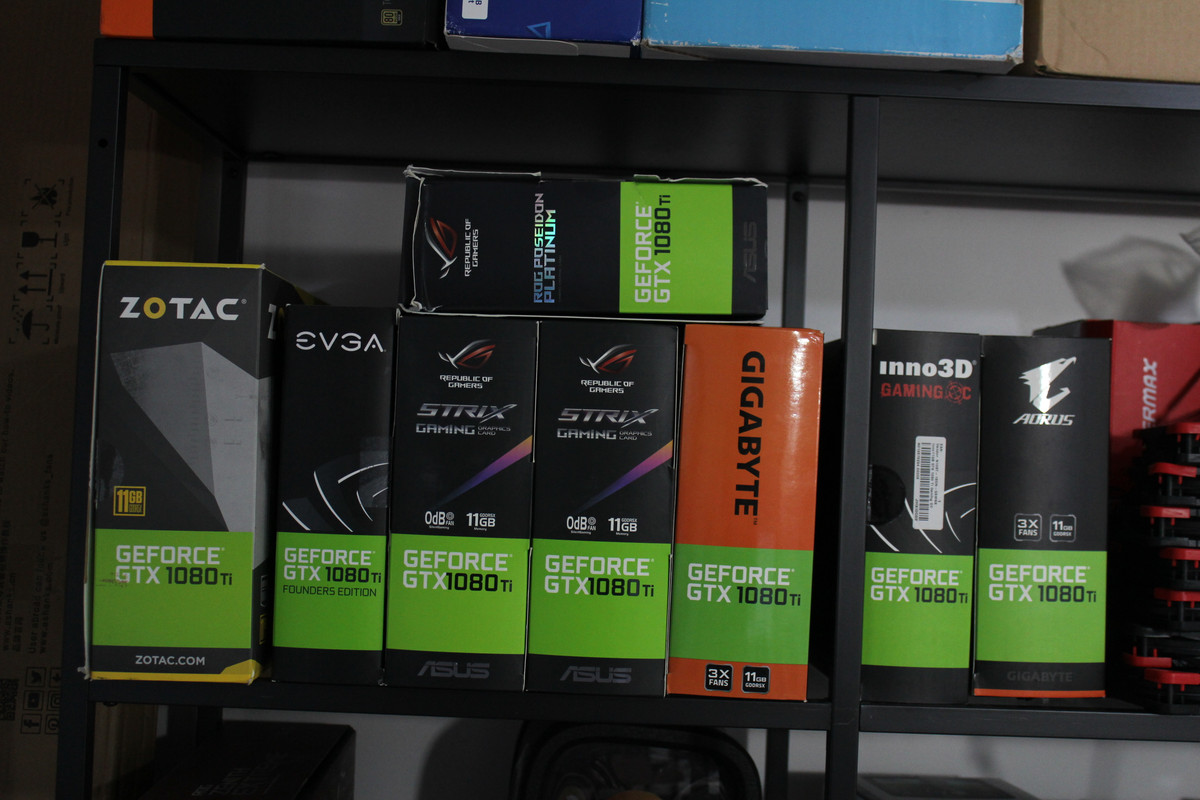

Olikin vähän vaikea päättää minkälainen näytönohjain pitäisi mennä tähän kokookpanoon?

Loppujen lopuksi päätin antaa poseidonille mahdollisuuksen, koska loopissa on vain 1x 360mmx27mm jäähdytin. Hybridi kortti olisi ehkä tässä tapauksessa järkevä käyttää.
ROG Poseidon GeForce GTX 1080 Ti Platinum edition 11GB GDDR5X

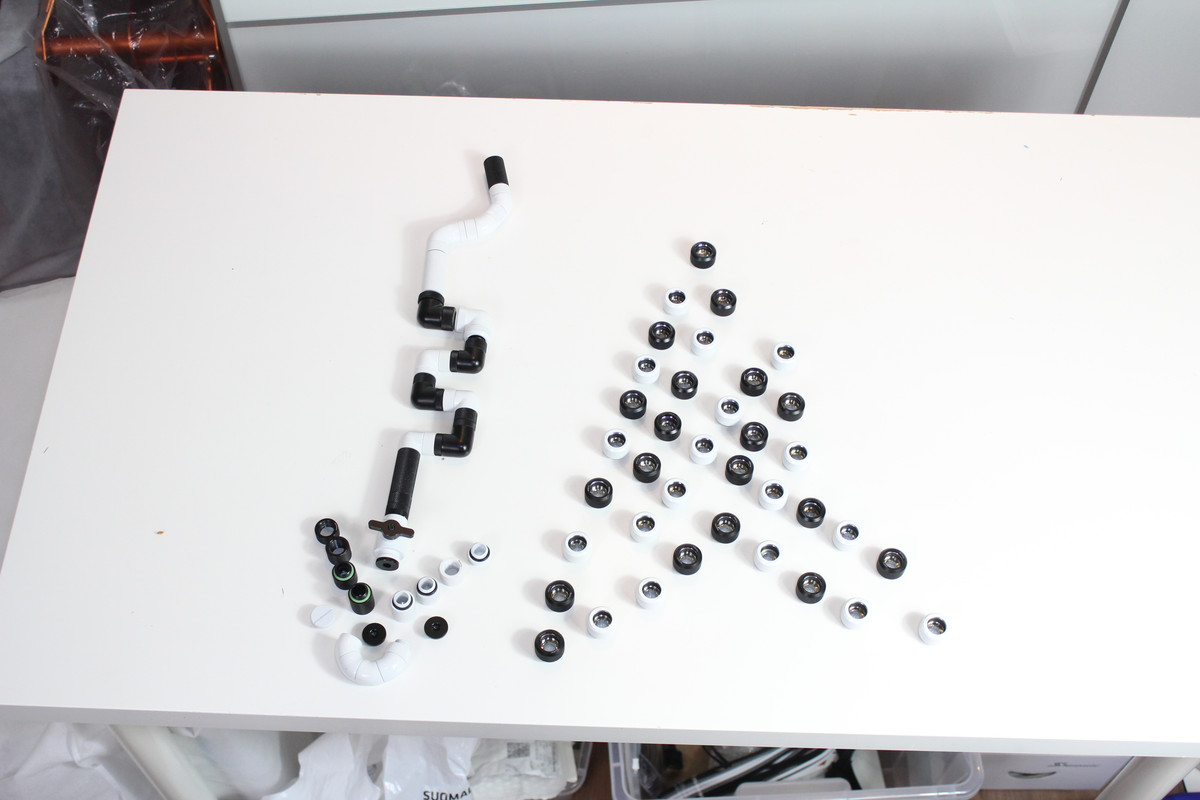

Barrow Id10mmOd14mm kovaputki kompressioliittimet (musta&valkoinen) + adapterit.

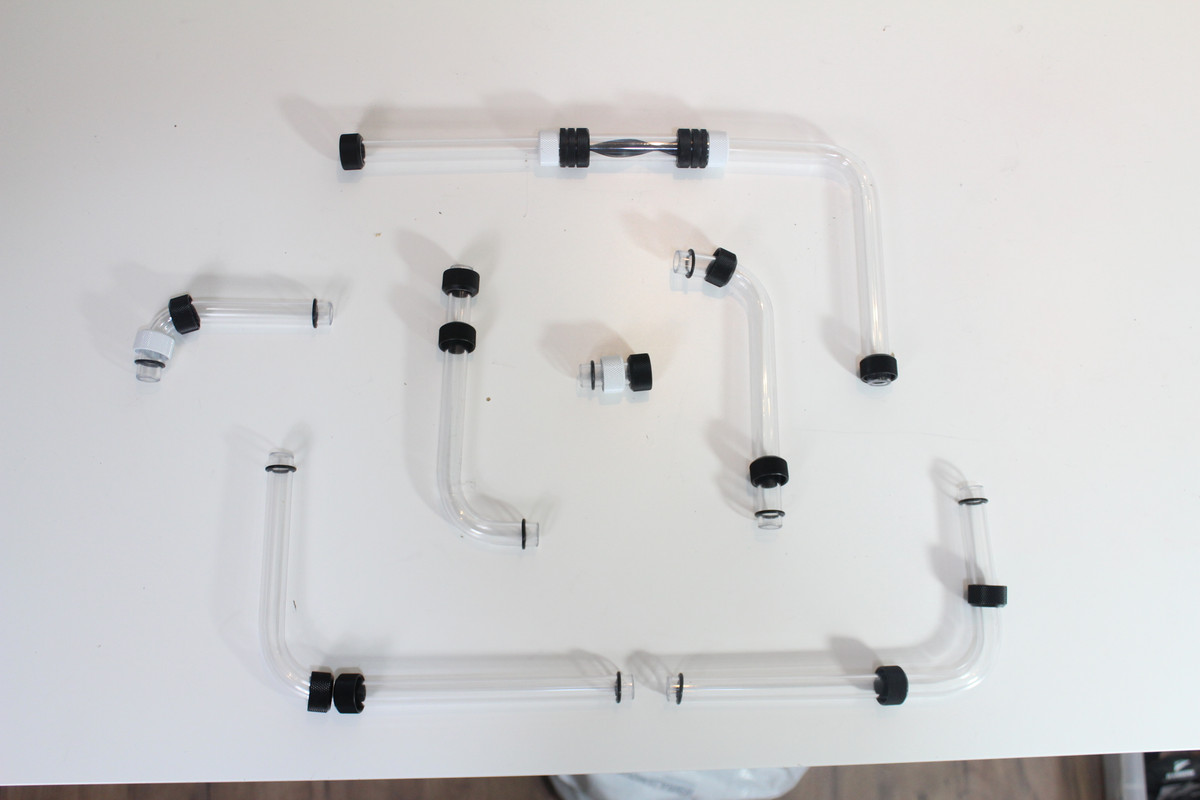

Barrow ID10/OD14mm 500mm PETG Kovaputket.



[Signa]

Toivottavasti vielä ette ole kyllästyneet ? .

EI OLLA! Ketju seurantaan



[Hessu]

Huh. Hienoa että intoa riittää vielä näin paljon. Olisipa itsellänikin resursseja samaan tahtiin.



[AkTechGears]

Kuvia lisätty aloituspostiin... Lisää tulossa viikonlopun aikana.



[AkTechGears]

Kuvia lisätty.



[Focus0]

Hyvältä näyttää. Seurantaan ketju



[AkTechGears]

No niin! Assembly on valmis.

P.s: En tiennyt, että olin näin päljon kärsivallinen. Onpas kiva tietää tämän harrastuksen myötä tätä puoli.

Seuraavaksi tulee loopin täyttö ja tietenkin videoesittely.





Nesteenä käytin Alphacoolin Eiswasser pastel white. Värisävyn kannalta ainakin yhteensopiva koteloon. Enkä usko, että tulee mitään kemikaalisia ongelmia kuten entisessä buildissa oli (Primochill Vue).




Täyttö on valmis ja vuototesti edelleen jatkuu. Itse tein ensin ilmalla vuototestin, mikä ei näy kuvissa (Dr.Drop ilmapumpulla). Vuototesti kesti about 24h.

Ja Finaali kuvat esillä!!!

P.s: Youtube video jää todennököisesti tiistaihin tai keskiviikkoon. Ihan sen takia, että todella hankala löytää sopivaa taustamusiikkia. Lisäksi laitan perus benchmark ja lämpötila tulokset myöhemmin tänne.

LIGHTS OFF


LIGHTS ON



OIKEALTA






VASEMMALTA









FINALS!












Voidaan kyllä vielä optimoida pumpun kiertonopeus ja tuulettimien säätöä jne. Vielä vähän ilmaa kierrossa, mikä tekee vähän ääntä. Muuten olen tähän ihan tyytyväinen. En tiedä täyttääkö nimensä perusteella " silent machine". En oikeastaan kuule mitään muuta kuin vähän veden lorinaa

P.s: Laitan seuraavalla kerralla IR lukemat ja benchmarkit jne.



[topiv]

Todella tyylikäs build! Respect.



[phetu]

No niin! Assembly on valmis.

P.s: En tiennyt, että olin näin päljon kärsivallinen. Onpas kiva tietää tämän harrastuksen myötä tätä puoli.

Seuraavaksi tulee loopin täyttö ja tietenkin viedoesittely.

Siistiltä näyttää kyllä, tuo GPU:n putkitus hiukan ihmetyttää vain, eikös tuossa nyt kierrä käytännössä vain putkessa vesi ja blokkiin menee jotain mitä sattuu kun liitettynä samaan kohtaan? Vai onko tuossa joku erikoinen rakenne, ettei nuo liittimen reiät ole läpi koko blokin?



[VSPTT]

Nyt on värimaailma minunkin mieleen, hienoa työtä! Mutta kuten @phetu tuossa jo mainitsikin, nyt taitaa olla pikku lapsus päässyt työn touhussa mukaan. Näyttiksen blokissa ei kyllä nyt kierrä tuolla tavalla neste niin kuin pitäisi, se lähinnä seisoo siellä.



[AkTechGears]

Siistiltä näyttää kyllä, tuo GPU:n putkitus hiukan ihmetyttää vain, eikös tuossa nyt kierrä käytännössä vain putkessa vesi ja blokkiin menee jotain mitä sattuu kun liitettynä samaan kohtaan? Vai onko tuossa joku erikoinen rakenne, ettei nuo liittimen reiät ole läpi koko blokin?

Hyvä pointti. Tarkoituksena on kokeilla lämpötila eroja myös tuolla tavalla. Eli tuossa in&out voi hämmästyttää. Lämpötila eroja en usko, että olisi paljon vaikka neste lävitsee suoraan gpu-blokista cpu:hun. Sen takia, että kyseessä on hybridi näytönohjain. Eikä tarvitse paljon jäähdyttää nesteellä. Pitää kokeilla laittaa myös normaalilla tavalla menemään.



[AkTechGears]

Nyt on värimaailma minunkin mieleen, hienoa työtä! Mutta kuten @phetu tuossa jo mainitsikin, nyt taitaa olla pikku lapsus päässyt työn touhussa mukaan. Näyttiksen blokissa ei kyllä nyt kierrä tuolla tavalla neste niin kuin pitäisi, se lähinnä seisoo siellä.

Joo, se on laitettu kyllä tarkoituksella näin. Finaali kuvissa näyttää eri tavalla. Kuvia saatte tänään



[AkTechGears]

Ja finaali kuvat lisätty ...



[anttivaisanen]

Todella nätin näköinen setti



[Inehmo|]

Pusketaanko tossa kotelossa ilma radin läpi suoraan virtalähteeseen?



[VSPTT]

Pusketaanko tossa kotelossa ilma radin läpi suoraan virtalähteeseen?

Kun tarkemmin katsoin minäkin, niin näin tosiaan näyttää tekevän.



[AkTechGears]

Pusketaanko tossa kotelossa ilma radin läpi suoraan virtalähteeseen?

Kun tarkemmin katsoin minäkin, niin näin tosiaan näyttää tekevän.

Tässä kotelossa ainoa ongelma on tuo virtalähteen sijainti. Ei sillä voi valitettavasti tehdä mitään. Enkä halunnut laittaa vain 2 tuuletinta



[Contay]

Eipö se ongelma ole. Mulla oli tässä kopassa 5960X ja 2x Titan XP vesillä eikä virtis ottanut itseensä vaikka olikin 'tulilinjalla'. Aavistuksen nopeammin pyöri tuuletin. Corsairin linkillä seurailin lämpöjä



[Dekkis]

Pirun komea setti! Raportoiko tuo lämpötilamittari emolevylle lämpöjä vai ilmoittaako vain pikseleitä pihalle?



[AkTechGears]

Eipö se ongelma ole. Mulla oli tässä kopassa 5960X ja 2x Titan XP vesillä eikä virtis ottanut itseensä vaikka olikin 'tulilinjalla'. Aavistuksen nopeammin pyöri tuuletin. Corsairin linkillä seurailin lämpöjä

Eikä "redragon":ssa ollut mitään ongelmia. Se on vain pieni suunnittelu virhe. Valmistaja ei jostain syystä ajatellut laittaa esim virtalähteen paikkaa toisinpäin, että virtalähteen tuuletin puhaltaa suoraan taka paneeliä läpi, koska sivupaneelissa on valmiit reiät.



[AkTechGears]

Pirun komea setti! Raportoiko tuo lämpötilamittari emolevylle lämpöjä vai ilmoittaako vain pikseleitä pihalle?

Joo, toimi suoraan emolevyn Pwm tai water_flow liittimien kautta ja kyllä raportoi reaaliaikaisesti. Esim; tuossa kuvassa on ambientti/huoneen lämpötila näkyvillä.



[Dekkis]

Joo, toimi suoraan emolevyn Pwm tai water_flow liittimien kautta ja kyllä raportoi reaaliaikaisesti. Esim; tuossa kuvassa on ambientti/huoneen lämpötila näkyvillä.

Eli saako tuulettimia säädettyä ton mittarin lukeman mukaan?



[scowl]

Komea on



[AkTechGears]

Eli saako tuulettimia säädettyä ton mittarin lukeman mukaan?

Voi kyllä jopa parikin mittaria laittaa esim; ennen cpu&gpu:ta ja gpu&cpu:n jälkeen. Suosittelisin siis tässä tapauksessa käyttämään T-haaroja ja tulppa-mallisia antureja. Emolevyn bioksen tai 3rdparty ohjelmien kautta voi nähdä lämpötiloja ja tuuletin säätöjä jne. .Itse leikin aikaa sitten näitten temp sensoreiden kanssa ja en oikeastaan koskaan saanut säädettyä optimaalisesti. Käytin Aquero ja fanspeed jne. Nämä Aigo tuulettimet eivät tue PWM:tä, joten itse pitää säätää kiertonopeus ohjaimen kautta (manuaalisesti) ~500-1500Rpm:n saakka. Jäähdytin on riittävän ohut (360x27mm), siis ei vaadi paljon kiertonopeutta, eikä tarvitse anti-staatisia tuulettimia.

Yhteenvetona: Järkevin olisi laittaa anturit pelkästään ennen ja jälkeen gpu ja cpu:ta.



[Signa]

Joo, toimi suoraan emolevyn Pwm tai water_flow liittimien kautta ja kyllä raportoi reaaliaikaisesti. Esim; tuossa kuvassa on ambientti/huoneen lämpötila näkyvillä.

Ilmoittaako tuo lämpötilanäyttö siis pwm/waterflow-liittimen kautta jotain virtausnopeutta tms.?

Dekkis tarkoitti, että onko toi pelkästään näyttö vai onko se lisäksi yhdistettynä emon T_sensor-liittimeen? ->

Eli saako tuulettimia säädettyä ton mittarin lukeman mukaan?

P.S. minkä merkkinen lämpötilanäyttö kyseessä?



[Baldrick]

Puhaltaako kaikki tuulettimet ulos kopasta? Vai onko joku tehnyt rgb-tuulettimet komean näköisiksi tulopäätäkin ajatellen?



[Dekkis]

P.S. minkä merkkinen lämpötilanäyttö kyseessä?

Näyttö on Barrowch FBFT02. Tosiaan samanlainen on mulle tulossa ja juurikin mietin et tarviiko ton kanssa tulppa-antureita.



[AkTechGears]

Näyttö on Barrowch FBFT02. Tosiaan samanlainen on mulle tulossa ja juurikin mietin et tarviiko ton kanssa tulppa-antureita.

Ei tarvitse mitään erillistä tulppaa. Se on itsestään anturi.

Puhaltaako kaikki tuulettimet ulos kopasta? Vai onko joku tehnyt rgb-tuulettimet komean näköisiksi tulopäätäkin ajatellen?

Jaan lämpötila tulokset tänne, niin näet(te) myös, että sillä ei ole paljon eroja onko tuulettimet (intake vai out-take):na. En kyllä itse huomannut mitään eroja. Pölyjä ehkä vaan vähän kerää ajan myötä. Eikä minulle ole ongelma putsata välillä..

Ilmoittaako tuo lämpötilanäyttö siis pwm/waterflow-liittimen kautta jotain virtausnopeutta tms.?

Anturi ei jostain syystä toiminut T-Sensorin kautta, vaikka siihen on tarkoitettukin (2pin). Sain toimimaan vain Water_flow sekä pwm liittimien kautta. Eli, ei virtausnopeutta vain vedenlämpötila näkyvillä..



[Signa]

Anturi ei jostain syystä toiminut T-Sensorin kautta, vaikka siihen on tarkoitettukin (2pin). Sain toimimaan vain Water_flow sekä pwm liittimien kautta. Eli, ei virtausnopeutta vain vedenlämpötila näkyvillä..

Onko toi siis tämmöinen 2-pin:

...mutta kun laitat pwm-liittimeen, niin se näyttää silti jossain HWInfo tms.(?) lämpötilan, eikä rpm?

Ajattelin, että tuo saa pelkästään virtansa (12V) fan-liittimestä

Spoileri: BARROWCH-sivuilta



[AkTechGears]

Onko toi siis tämmöinen 2-pin:

...mutta kun laitat pwm-liittimeen, niin se näyttää silti jossain HWInfo tms.(?) lämpötilan, eikä rpm?

Ajattelin, että tuo saa pelkästään virtansa (12V) fan-liittimestä

Spoileri: BARROWCH-sivuilta

Ei ole samanlainen anturi kyseessä. Mutta, kyllä on se 2 pinninen. Ei valitettavasti näy hwinfo:ssa.

Minulla oleva (veden lämpötila anturi) FBFT02 BARROWCH
BARROW OLED Digital Display Water Temperature Meter Water Cooler System Double G1/4'' Thermometer Temperature Sensor Fitting-in Fans & Cooling from Computer & Office on Aliexpress.com | Alibaba Group


Tämä on toinen malli mitä mainitsit (virtausmittari), FBFT03 BARROWCH
FBFT03 BARROWCH watercooling temperature Digital Display Water Flow Meter Water Cooler System Double G1/4'' Flow Sensor Fitting-in Fans & Cooling from Computer & Office on Aliexpress.com | Alibaba Group



[Signa]

Anturi ei jostain syystä toiminut T-Sensorin kautta, vaikka siihen on tarkoitettukin (2pin). Sain toimimaan vain Water_flow sekä pwm liittimien kautta. Eli, ei virtausnopeutta vain vedenlämpötila näkyvillä..

Minulla oleva (veden lämpötila anturi) FBFT02 BARROWCH

Eli ei "syötä" emolle mitään infoa, vaan ottaa pelkästään sähköä tuuletinliittimestä.

Anteeksi spam! Jään taas innolla odottamaan seuraavaa buildlogiasi



[AkTechGears]

Youtube video on vihdoinkin valmis.



[AkTechGears]

Sovitusti laitan tänne pikatestaukset.


P.s: Tosiaan, rakensin tämän koneen ja just pari päivää sen jälkeen joku halusi todella ostaa sen. En pystynyt kieltäytymään, kun on tarjottu kohtuullinen hinta.


Nämä saatu seuraavilla bios asetuksilla. Cpu on toki korkkaamaton ja välissä on Kingpinin lämmpötahna.

ASUS Z370 PRIME-A BIOS ASETUKSET


Profile #1
Ai Overclock Tuner: Manual
BCLK frequency: 100.00
ASUS Multicore Enhancement: Disabled
SVID Behavior: Typical scenario
Avx Instructuon Core Ratio Negative offset: 1
CPU Core Ratio: Sync All Cores
- Core Ratio limit: 50
CPU Core/Cash Current Limit Max: 255.00
Min Cpu Cash Ratio: 44
Max Cpu Cash Ratio: 44
Cpu Core Cash Voltage: Manual Mode
- Cpu Core Cash Override: 1,37-1,40v
Dram Voltage: 1,35v

GPU: Afterburner
Powerlimit: 120%
Temp Target: 90
Core Clock: 107
Memory clock: 569
Fan Speed: 0%/Auto



Unohdin ottaa Firestrike tuloksia


Cpu lämpötilat idle:ssa 33-36°(tempspike) ja rasituksessa 60-80°.
Gpu lämpötila idle:ssä 26-28° ja (rasituksessa) 46° @ 2000mhz.




Profile #2

Ai Overclock Tuner: XMP
BCLK frequency: 100.00
ASUS Multicore Enhancement: Disabled
SVID Behavior: Typical scenario
Avx Instructuon Core Ratio Negative offset: 0
CPU Core Ratio: Sync All Cores
- Core Ratio limit: 50
CPU Core/Cash Current Limit Max: 255.00
Min Cpu Cash Ratio: 44
Max Cpu Cash Ratio: 44
Cpu Core Cash Voltage: Manual Mode
- Cpu Core Cash Override: 1,32v
Dram Voltage: 1,35v



GPU: Afterburner
Powerlimit: 120%
Temp Target: 90
Core Clock: 75
Memory clock: 700
Fan Speed: 25%

FireStrike


FireStrike Extreme



Cpu lämpötilat idle:ssa 32-35°(tempsike) ja rasituksessa 60-80°.
Gpu lämpötilat idle:ssa 26-28° ja (rasituksessa) 49° @ 2062mhz.



[Tondeh]

Ompas tyylikäs viritelmä sulla



[Eas]

Tosi hienoa työtä, näin NOOB näkökulmasta sanoisin noitten edellisten kommenttien lisäksi että laita ne kotelotuulettimet kumituteilla kiinni Akasa 20kpl kumitappeja tuulettimien vaimennukseen/kiinnitykseen - 4,40€ ruuvien sijasta niin koteloresonanssit jää kokonaan pois . Tällaisessa huippuluokan buildissa kun kannattaa kääntää kaikki kivet että saa hiljaisen koneen.
