Sattui käsiin vanhan putkiradion raato, josta jonkun toimesta revitty sisukset irti ja laitettu (ikävä kyllä) vaaleaa väriä pintaan. Heräsi idea, että tästähän kone television kaveriksi leffoja ja pelejä pyörittämään.

Tuumasta toimeen. Alla seuraa sarja puhelimella räpsittyjä kuvia, mutta jospa noista jotain selkoa hommaan saisi.

Alkutilanne.



Taustapelti irti vanhasta kopan raadosta ja oikeaan mittaan diy-hengessä rautasahalla.



Sommittelua.



Suurpiirteinen reikä pistosahalla.



Emolevyn kehikko kiinni ja sommittelua.



IO-shield kehikon siistintä/kiinnitys muovista askarrelluilla palasilla ja kuumaliimalla.



Välissä tuli tehtyä muutama reikä koppaan, 80mm taakse ulostulevalle ilmalle ja sivuun 120mm virtalähteen flektille.



Väriä pintaan.







Maalauksen jälkeen kiintolevynkehikon kiinnitys koneen taakse ja komponentit paikalleen.



Pölysuojan kiinnitys kopan pohjaan.



Virtapainikkeen sommittelua.



Peräpelti saapui Kiinasta kuukauden odottelun jälkeen ja myös Demcifilteriltä tuli pölysuojalähetys.



Peräpelti kiinnitettynä.



Koneen taakse tuli viriteltyä vielä pölysuoja, Kiinanmaalta tämäkin.

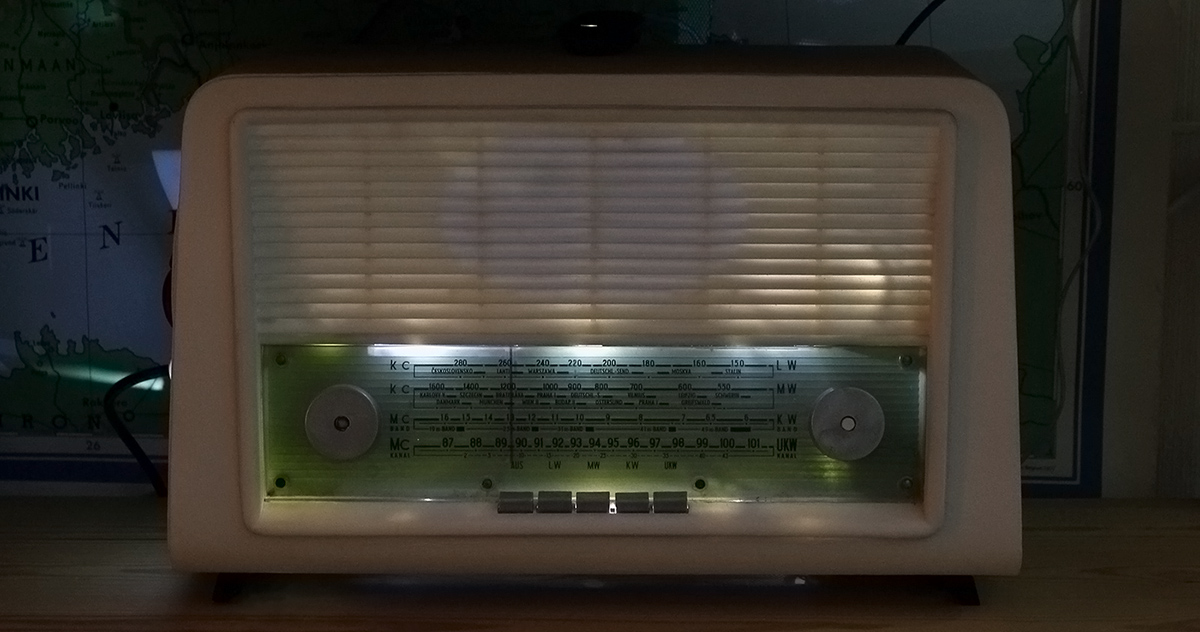

Valmista tuli. Ainakin ennen seuraavaa päähänpistoa. Oikeanpuolimmaisessa "säätönupissa" virtapainike kuumaliimalla kiinni, vasemmalla puolella HDD led.







Windows asenneltu ja kone löysi paikkansa tv-tasolta. Sisuksista löytyy enemmän ja vähemmän vanhaa rautaa, alla tarkemmin:

Prosessori: i5-2320, romulavalta
Emolevy: Asus P8Q77-M, täältä 50 €
Muistit: 8 GB sekalaisia DDR3 kampoja, romulavalta
Näytönohjain: MSI GTX 560 Ti Twin Frozr, täältä 10 €
SSD: PNY CS900 120 GB, Gigantti 25 €
Virtalähde: Seasonic G-550, vanhasta koneesta
Tuuletin: Noctua NF-R8 redux, Jimm's 10 €
Pölysuojat: Demciflex 80mm & 140mm, Demcifilter.com 10 €

Näytönohjaimen voisi jossain välissä vaihtaa johonkin hieman uudempaan/vähävirtaisempaan/hiljaisempaan. Crash Bandicoot N. Sane Trilogy pyörähteli tällä vielä ihan sujuvasti, mutta 560 Ti alkoi pitämään melko kovaa puhinaa jo. :comp:

Kokonaisuudessaan ihan tyytyväinen lopputulokseen. Homma tuli aloitettua ilman sen suurempia mukinoita "tehdään ensin ja suunnitellaan sitten" -periaatteella. Seuraavan kerran projektista viisastuneena ehkä toisinpäin. :)

Hyvin näkyy kuvat täällä.

Mikäs putkiradio tää oli kun työn jälki oli noin karua katsottavaa ennenkuin rupesit räpeltään? Maalattu vissiin joskus ainakin?

Muuten hieno ja hatunnosto sulle, mutta työn jälki on kyllä niin karua että hus hionta ja maalaus äkkiä :tup:

Hmm. Mulla näkyy normaalisti seuraavilla: Firefox, Chrome, Edge ja puhelimen Safari. :confused:

No juu kyllä ne nyt näkkyy täälläkin. Mikä lie bitti ollu taas vinossa...
Mutta hieno on projekti tykkäilen.
Itelläki on myös putkiradiossa pelikone, mutta ei kyllä missään nimessä esittely kunnossa. Rojut vaan heitetty sisään ja kovaa ajoa. Ei edes takalevyä kun ei mahdu, hieman liian vähän syvyyttä omassa kopassa.

Hyvin näkyy kuvat täällä.

Mikäs putkiradio tää oli kun työn jälki oli noin karua katsottavaa ennenkuin rupesit räpeltään? Maalattu vissiin joskus ainakin?

Muuten hieno ja hatunnosto sulle, mutta työn jälki on kyllä niin karua että hus hionta ja maalaus äkkiä :tup:
Kiitos!

Tämä tuli emännän kautta jostain nettikirpparilta, ja edellinen omistaja tosiaan oli purkanut sisuskalut ja laittanut maalia pintaan. Alkuperäistä merkkiä tai valmistajaa ei radiosta löydy mistään puolelta. En tiedä olisiko takalevyssä ollut, sekin puuttui kokonaan. Alkuperä siis mysteeri. :btooth:

No juu kyllä ne nyt näkkyy täälläkin. Mikä lie bitti ollu taas vinossa...
Mutta hieno on projekti tykkäilen.
Itelläki on myös putkiradiossa pelikone, mutta ei kyllä missään nimessä esittely kunnossa. Rojut vaan heitetty sisään ja kovaa ajoa. Ei edes takalevyä kun ei mahdu, hieman liian vähän syvyyttä omassa kopassa.
Tässäkin on ihan milleistä kiinni, ettei matx emolevy ota korkeudesta vastaan kopan sisällä. Tuota radion etupaneelia ei myös saisi kiinni, jos näytönohjaimen lisävirtaliittimet olisi näyttiksen kyljessä kiinni. MSI 560 Ti vielä menee, kun ovat sijoitettu tuonne takaosaan.

Hieno kotelo kaikkiaan. Joskus käynyt itselläkin samanlainen mielessä, mutta mistään tuollaisia hyväkuntoisia radionkuoria ei tahdo löytää, ainakaan halvalla. Vaimensitko sisuksia jollain bitumimatolla tms? Tuo varmaan kuitenkin toimii melko hyvin kaikukoppana?

Hieno kotelo kaikkiaan. Joskus käynyt itselläkin samanlainen mielessä, mutta mistään tuollaisia hyväkuntoisia radionkuoria ei tahdo löytää, ainakaan halvalla. Vaimensitko sisuksia jollain bitumimatolla tms? Tuo varmaan kuitenkin toimii melko hyvin kaikukoppana?
Niin tahtovat olla melko kiven alla ja myynnissä olevista saa yleensä yli satasen maksaa. Tämä oli siihen nähden lähes ilmainen. 10 € taisi olla hintaa, kuntokin kyllä sen mukainen.

Ei ole vaimennettu mitenkään. Käytössä todella hiljainen muuten, mutta pelatessa vanhan näytönohjaimen tuulettimet käy kovilla kierroksilla. Se nyt seuraava kehityskohde, 750 Ti tai 1050 Ti voisi olla ihan passeli jos tulee käytettynä vastaan sopuhintaan.

Hieno on! Itsellä olis myös vanha radio jouten kaapin perällä lojumassa. Jos tuntuu että tarvetta semmoselle olis niin voisihan se vaikka vaihtua johonkin itselle tarpeellisempaan. Tampereella sijaittee. En taida kumminkaan postitella.


Pientä päivitystä tähän projektiin.

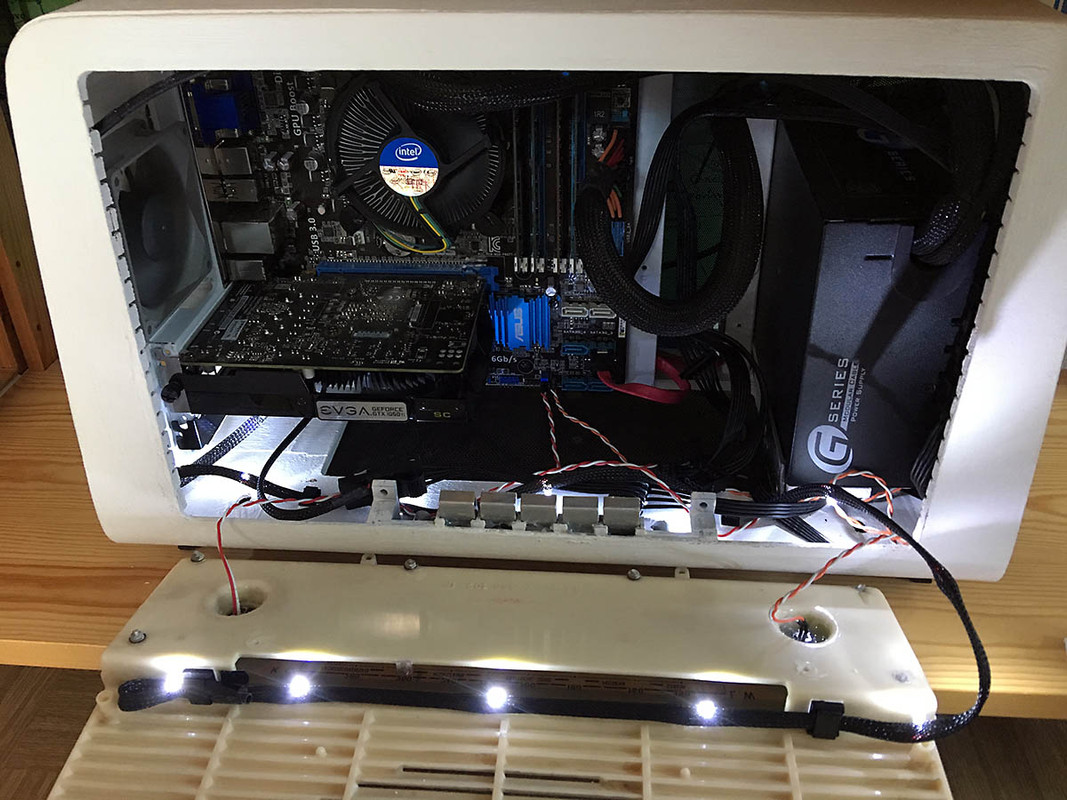

Tuli lisättyä valkeat ledit koteloon valoa tuomaan. Samalla näytönohjain vaihtui MSI GTX 560 Ti -> EVGA GTX 1050 Ti SC, tehot tuplaantui ja virrankulutus puolittui.

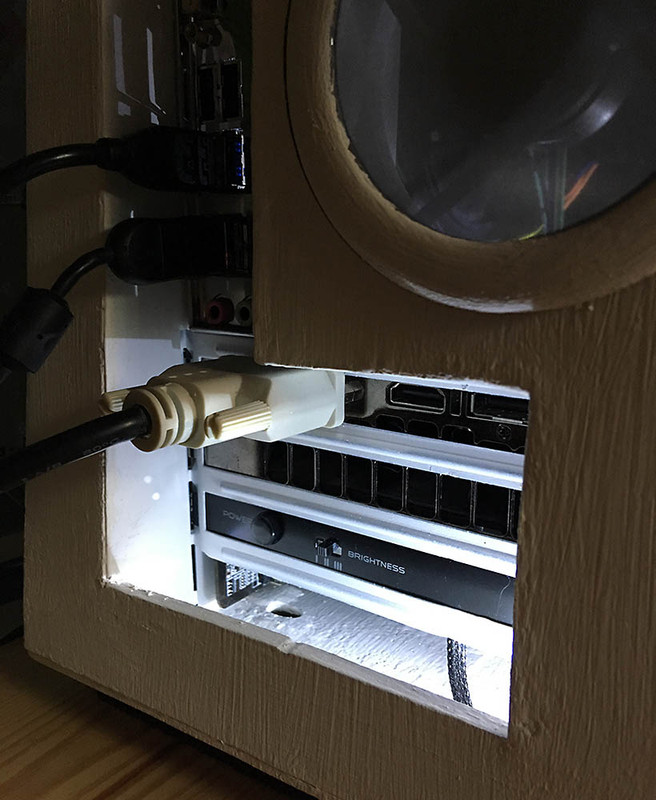

Ledien kirkkautta pääsee säätämään takapaneelista mieleiseksi. Käynnistyvät koneen mukana itsestään, mutta saa kytkettyä myös kokonaan pois päältä.


Näyttääpäs aika perhanan kivalta! :tup: Se on kyllä harmi että tuon on joku mennyt maalaamaan.

Eikös tuohon pitäisi seuraavaksi virittää johonkin LEDien tilalle se oikea putki hehkumaan? :p

Tuossa on kyllä joku tehnyt pyhäinhäväistyksen mennessään tuhrimaan tuon maalilla.

Hieno kotelo kaikkiaan. Joskus käynyt itselläkin samanlainen mielessä, mutta mistään tuollaisia hyväkuntoisia radionkuoria ei tahdo löytää, ainakaan halvalla. Vaimensitko sisuksia jollain bitumimatolla tms? Tuo varmaan kuitenkin toimii melko hyvin kaikukoppana?

Ainakin tuollaisia radioita tulee kirppareilla yms... vastaan. Taannoin katselin samantyylistä radiota ihan kivijalkakirpparilla. Näytti olevan suhteellisen hyvännäköinen.

Ainakin tuollaisia radioita tulee kirppareilla yms... vastaan. Taannoin katselin samantyylistä radiota ihan kivijalkakirpparilla. Näytti olevan suhteellisen hyvännäköinen.
Joitain olen seuraillut, mutta osassa ikäviä nirhaumia jne. Pitäisi olla paremmat puuntyöstö välineet, jotta tuollaisen saisi entisöityä. Yksiössä ei enää tehdä hirveämmin isoa remonttia. :btooth:

Eikös tuohon pitäisi seuraavaksi virittää johonkin LEDien tilalle se oikea putki hehkumaan? :p

Tuossa on kyllä joku tehnyt pyhäinhäväistyksen mennessään tuhrimaan tuon maalilla.
Sehän se tietysti luonnollisin vaihtoehto olisi. :think:

Harmi tosiaan on tuo maalipinta, ei sitä oikein poiskaan saa. Tosin ei hirvittänyt ihan niin paljon tehdä reikiä kylkeen, kun oli jo ennestään pinta turmeltu. :nb:

Heinohan tuo on.

Ledit kun saisi vielä lämpimämmän valkoisiksi niin istuisi lookkiin mielestäni paremmin...
