Build Project "Quartz", Lian li PC-Q37, 8700K, Z370 Gaming Itx/ac, 1080 ti, DDR4 16gb

[AkTechGears]

Tervehdys! Hyvää joulua kaikille foorumilaisille.

Entinen buildlogini oli pakko laittaa toistaiseksi jäihin. Tuli yhdeltä kaverilta yllättäen kasaus pyyntö. Tämä täytyy tehdä joulukuuhun mennessä valmiiksi ja luovuttaa.
P.s:Ensimmäistä kertaa toteutan customloopi itx-kokoonpanolle. Q-37:llä on kyllä mahdollisuuksia toteuttaa kaikenlaista, vaikka onkin todella ahdas kotelo.

Komponentit:


Prossu: Intel i7 8700K
Emolevy: Asrock Fatality z370 Gaming Itx/ac
Näytönohjain: Evga gtx 1080 Ti sc
Muistit: Corsair vengeance RGB DDR4 2x 8gb/16gb 3000mhz
Virtalähde: Corsair SF Series™ SF600 — 600 Watt 80 PLUS
Kovalevy/SSD: Samsung 960 EVO M.2 250GB + Samsung 850 EVO 250GB.
Tuulettimet: JESM Sparkling 120mm rgb tuulettimet 3kpl/setti.
Kotelo: Lian Li PC-Q37 Itx


Vesijäähdytys osat:

Pumppu&Säiliö yhdistelmä: Barrow PWM-17W [ Mini ] (DDC pumppu&säiliö yhdistelmiä).Manuaalisella PWM nopeuden säätimellä
Cpu Blokki:Barrow 115x kannan cpu blokki
Gpu blokki:Barrow Gtx 1080 ti FE blokki
Kovaputkiliittimet: Barrow 10x14mm kovaputki kompressiolittimet.
Kovaputket: Barrow 10x14mm PETG 500mm kovaputket
Adapterit ja jatkoliittimet: Barrow 7,5-10mm jatkoliittimet ja 90° kulmaliittimet.
Jäähdyttimet: 1x 120 ja 1x 240x27mm Barrowin sivutuotteet (täyskuparisia)

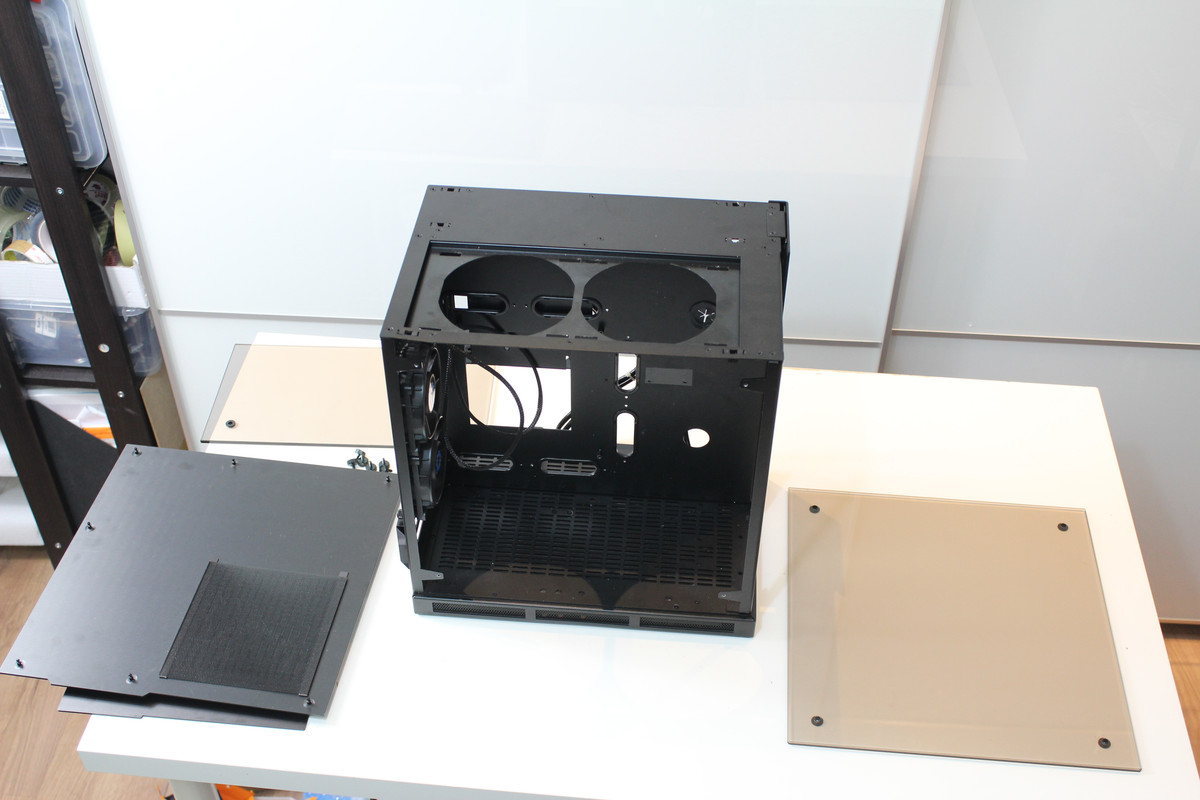

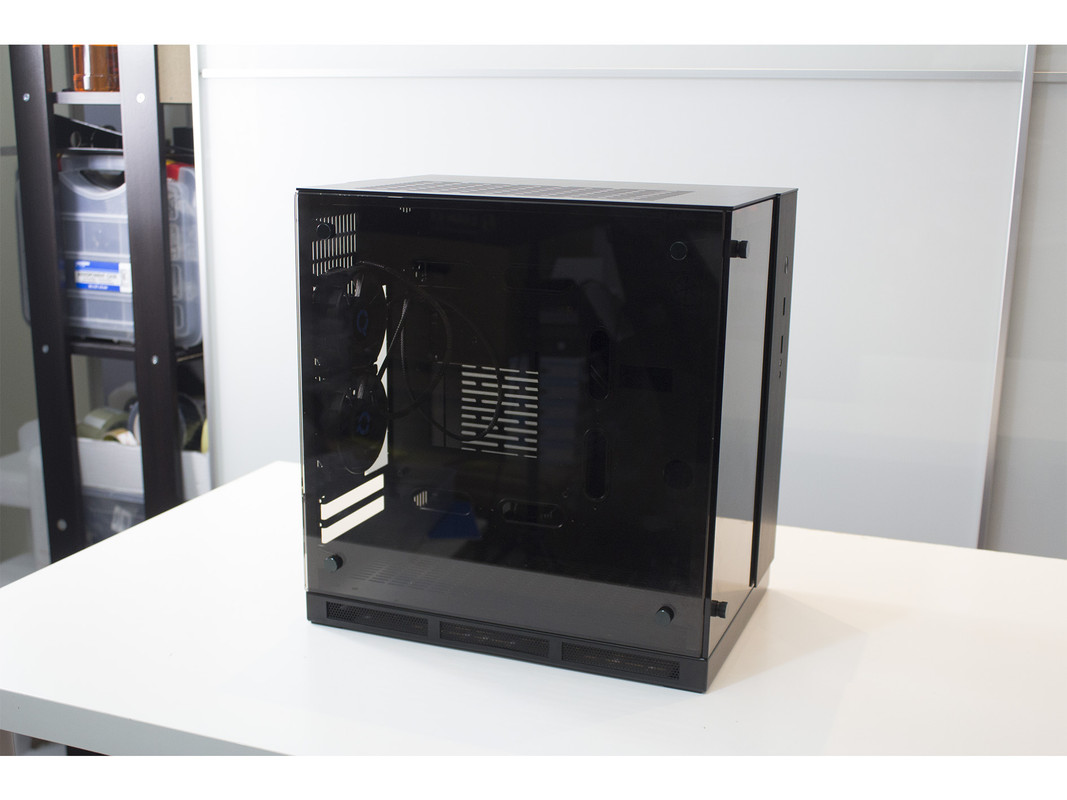

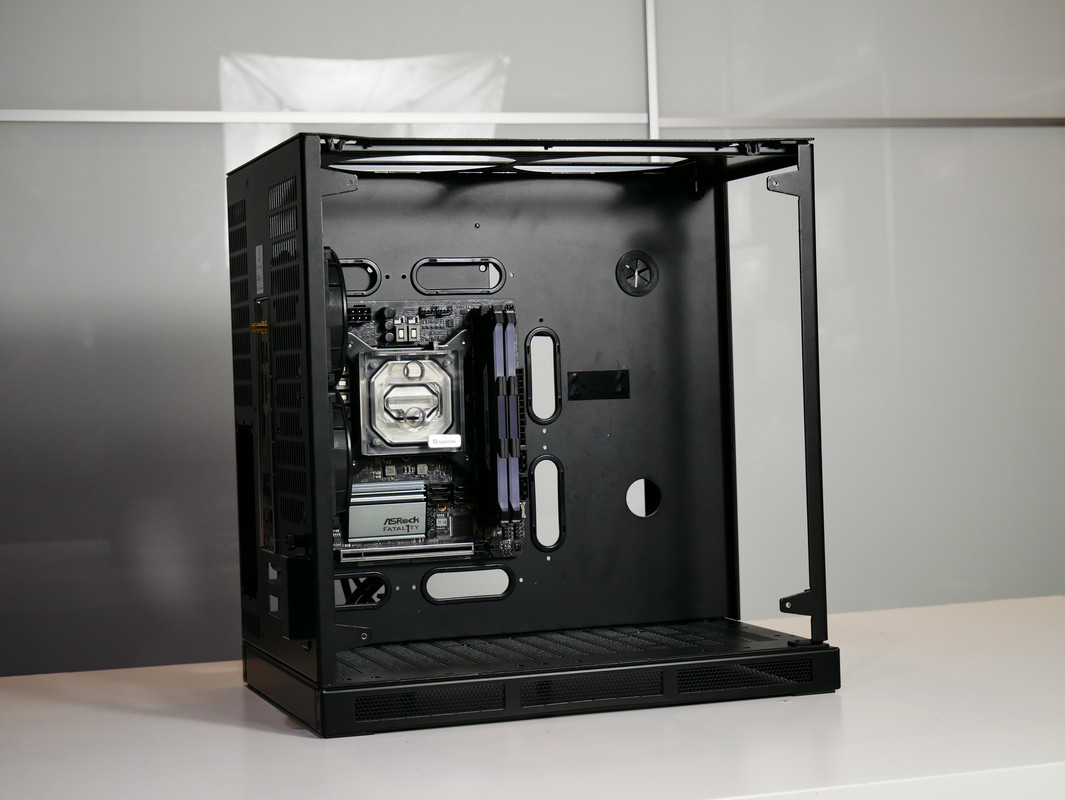

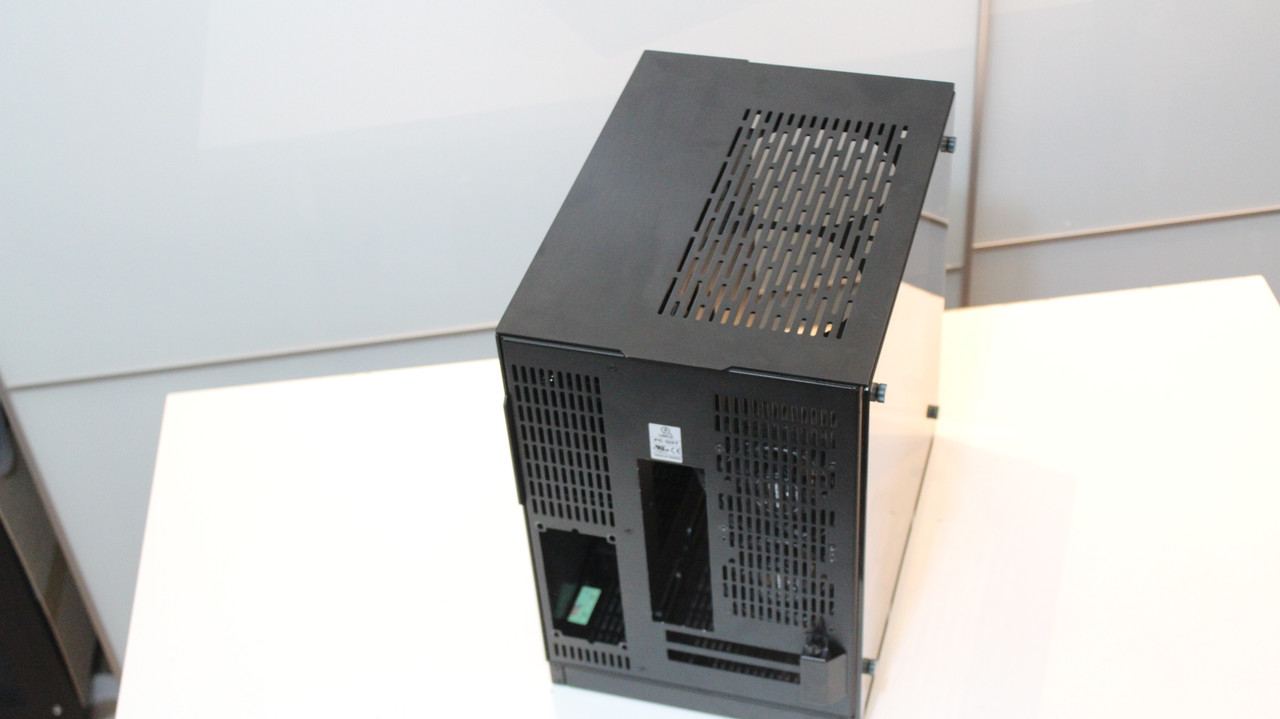

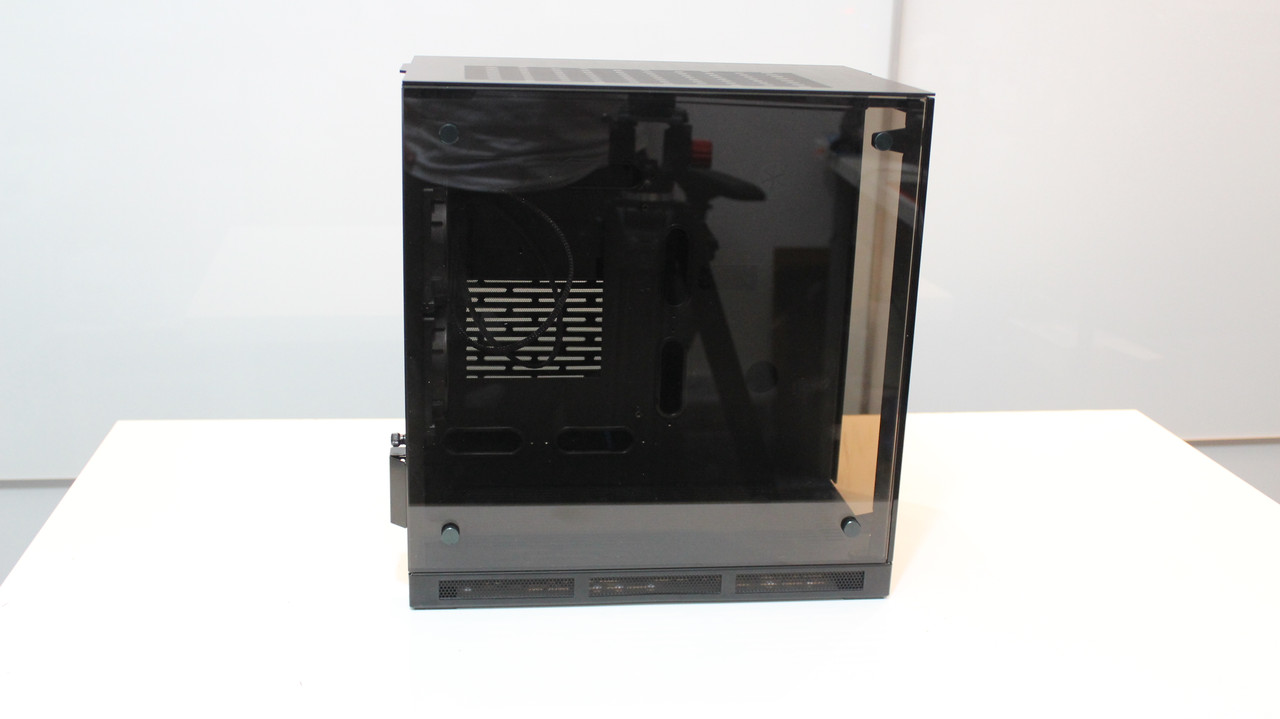

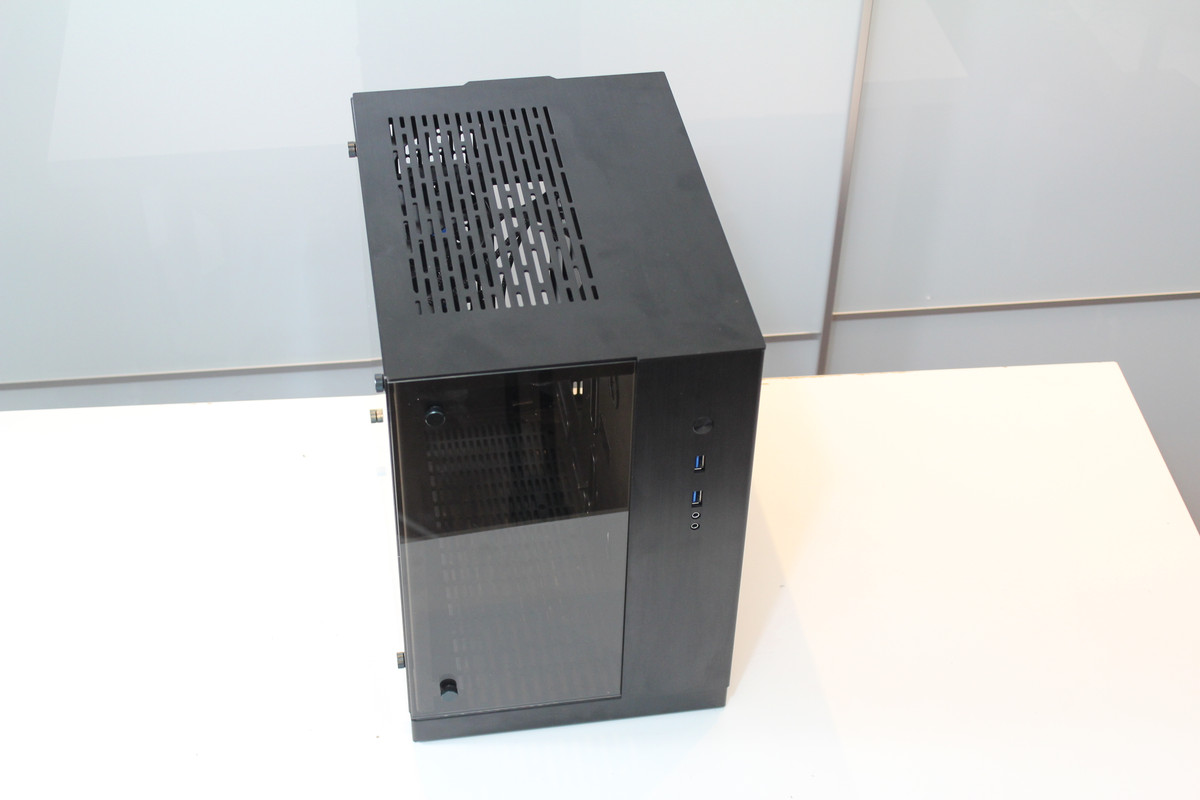

Lian Li PC-Q37 Itx kotelo.










Asrock Fatality z370 Gaming Itx/ac Emolevy

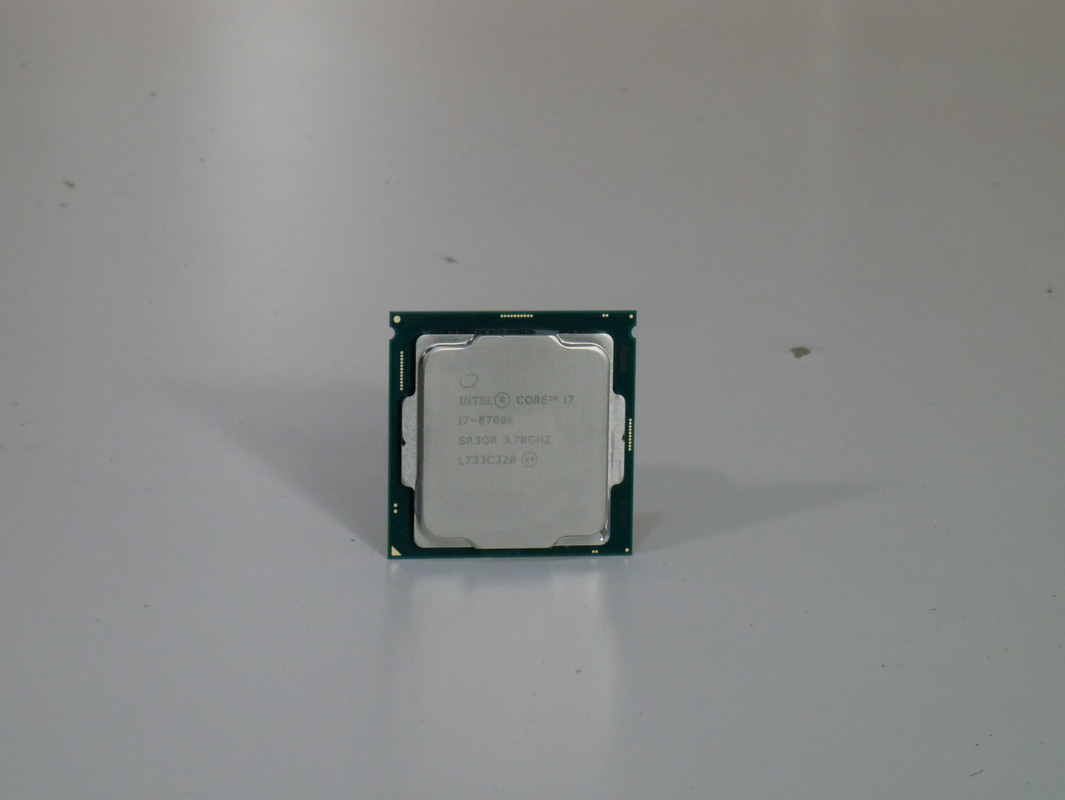

Intel i7 8700K

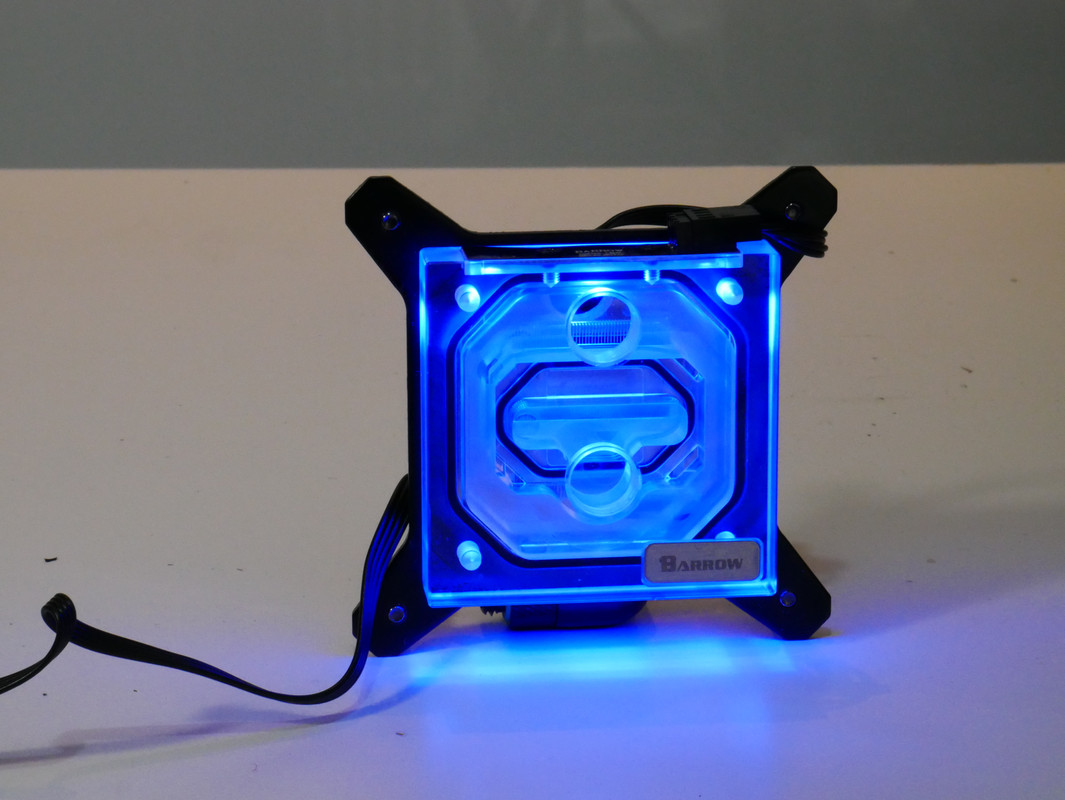

Barrow Lga 115x kannan yhteensopiva cpublokki.

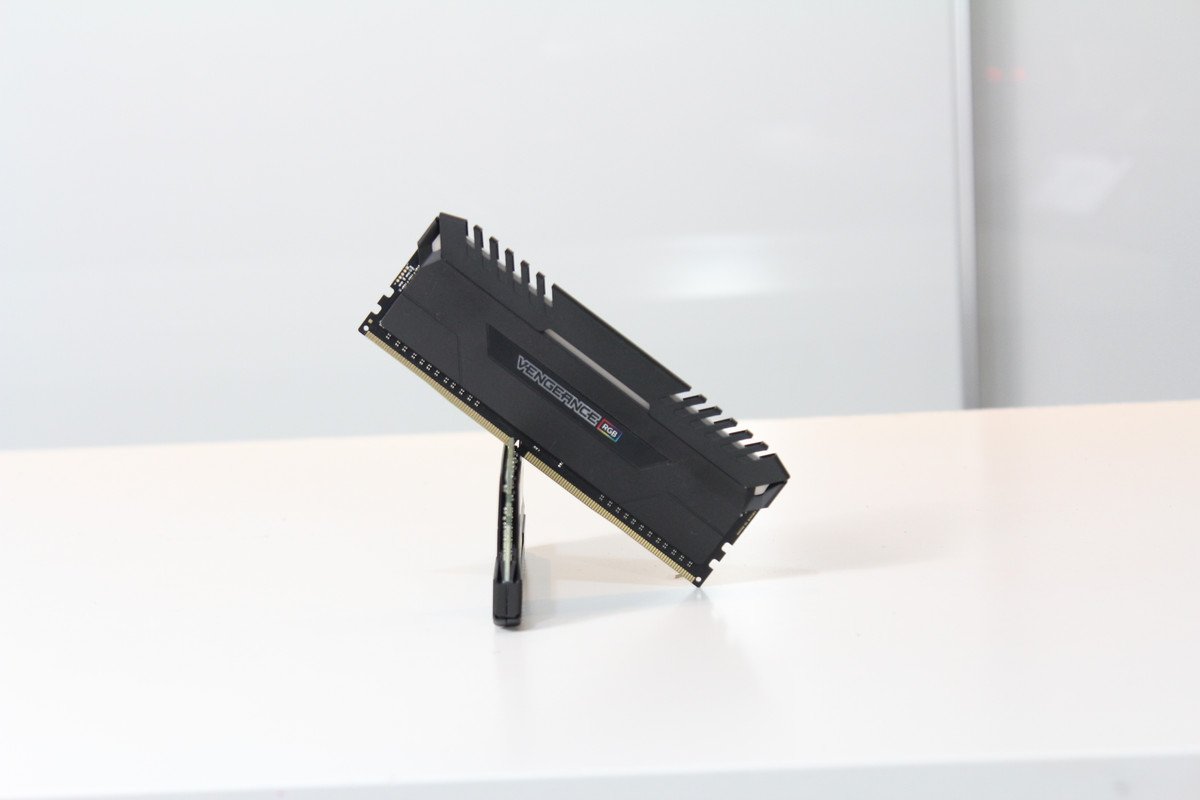

Corsair vengeance RGB DDR4 2x 8gb/16gb 3000mhz

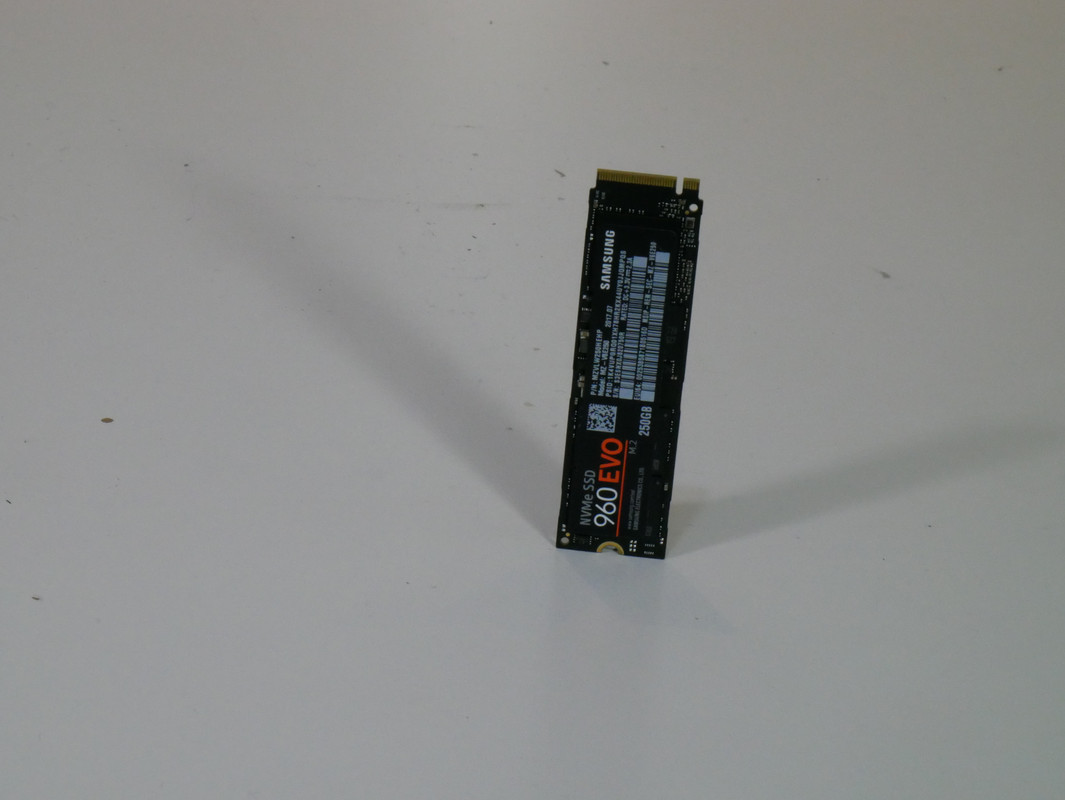

Samsung 960 EVO M.2 250GB

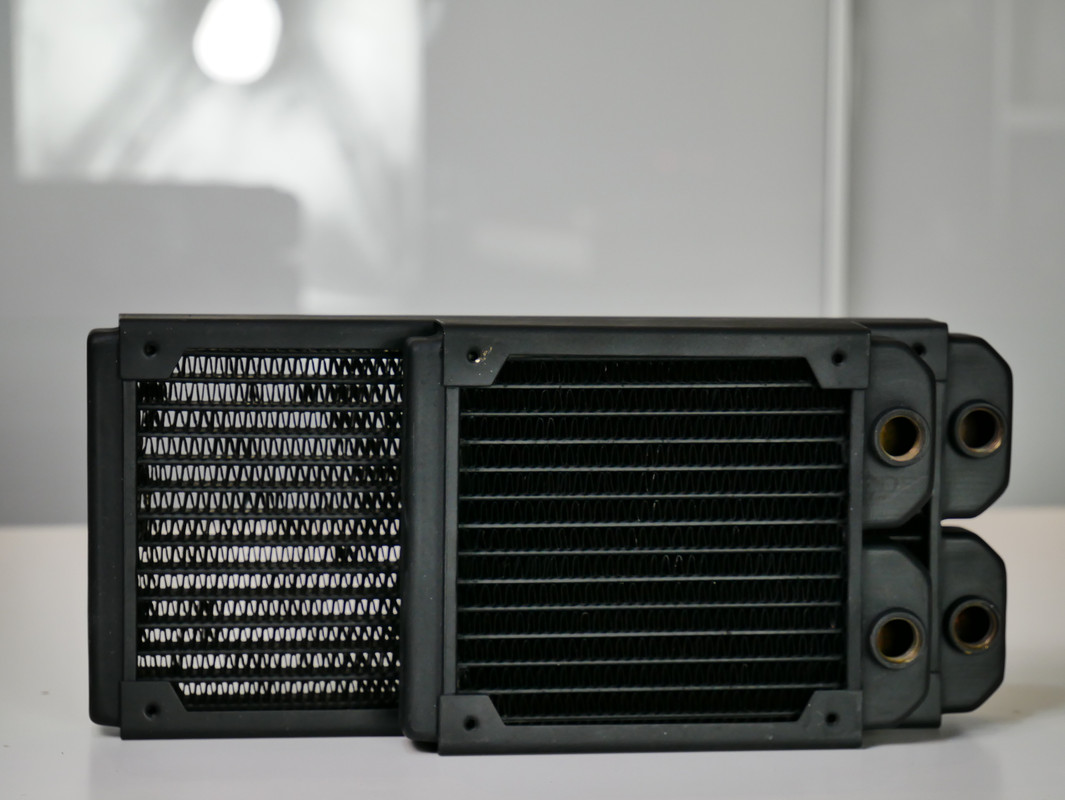

1x 120 ja 1x 240mm x 27mm kupariset jäähdyttimet.

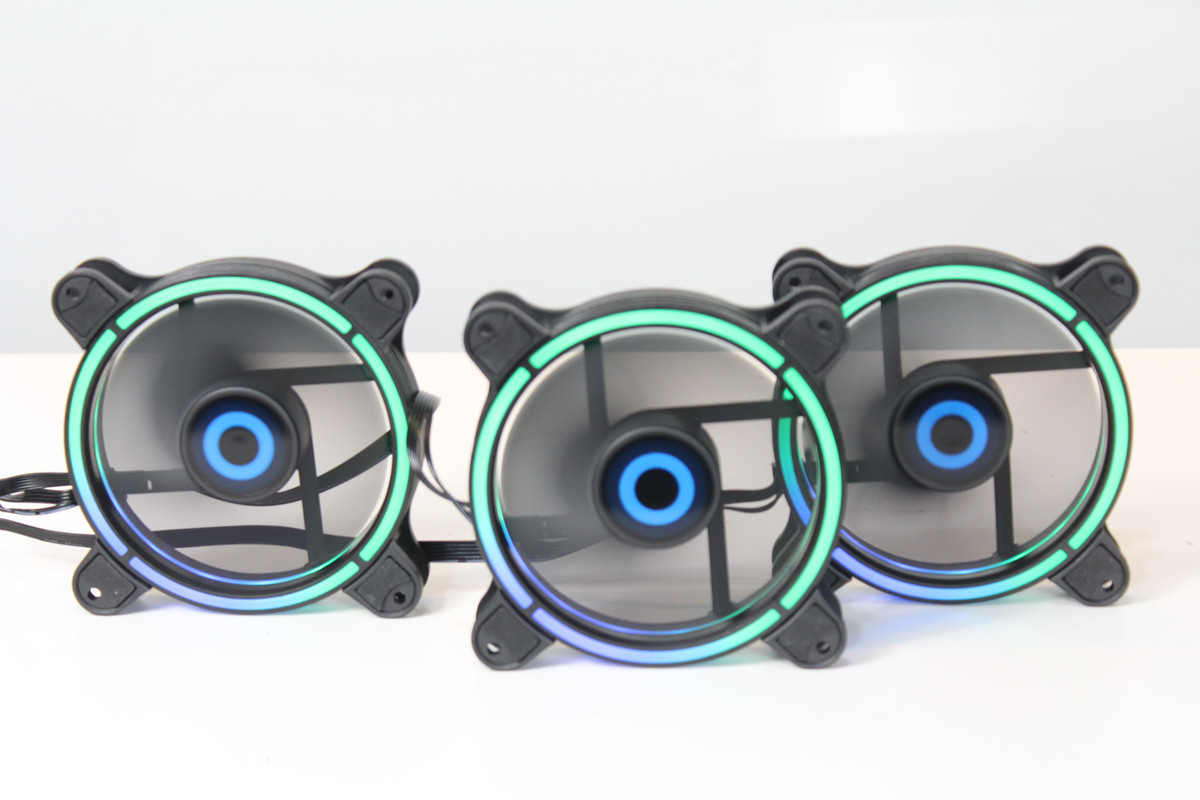

JESM Sparkling 120mm rgb tuulettimet 3kpl/setti.

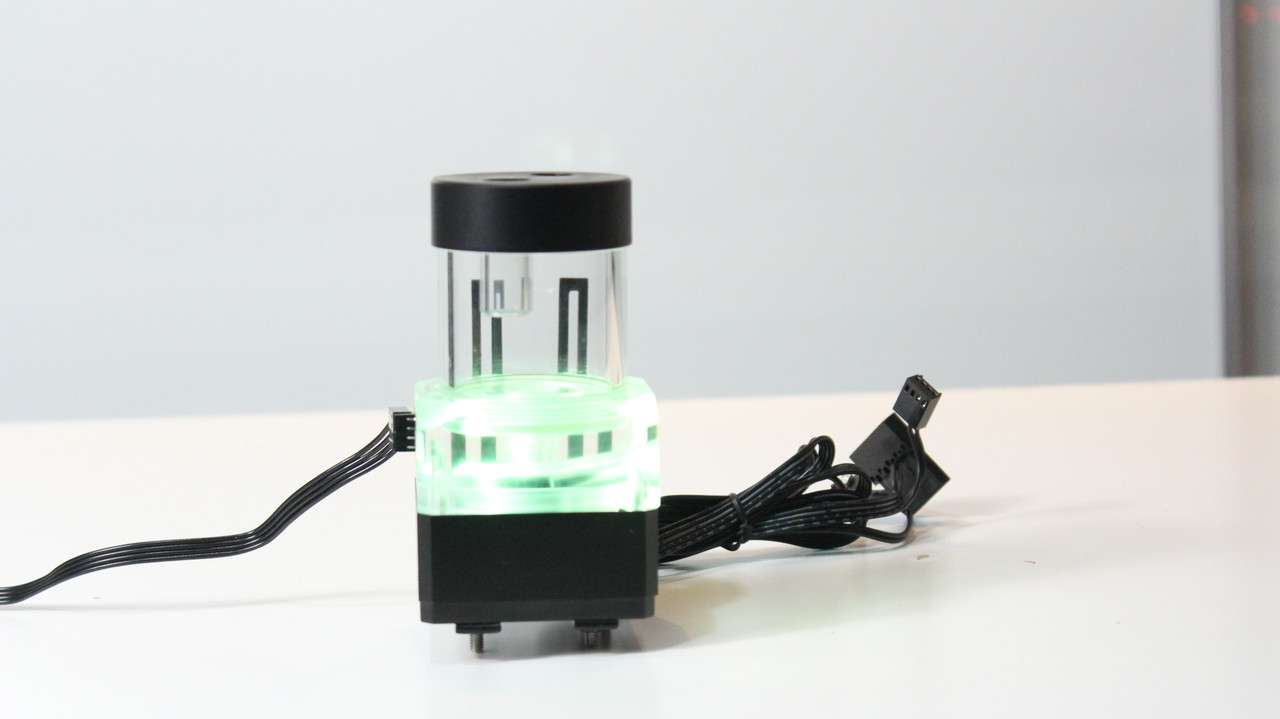

Barrow PWM-17W [ Mini ] DDC pumppu&säiliö yhdistelmä, manuaalisella nopeuden säätimellä. Laitoin pumppu&säiliö yhdistelmän x2 bracketilla kotelon takaseinään kiinni.

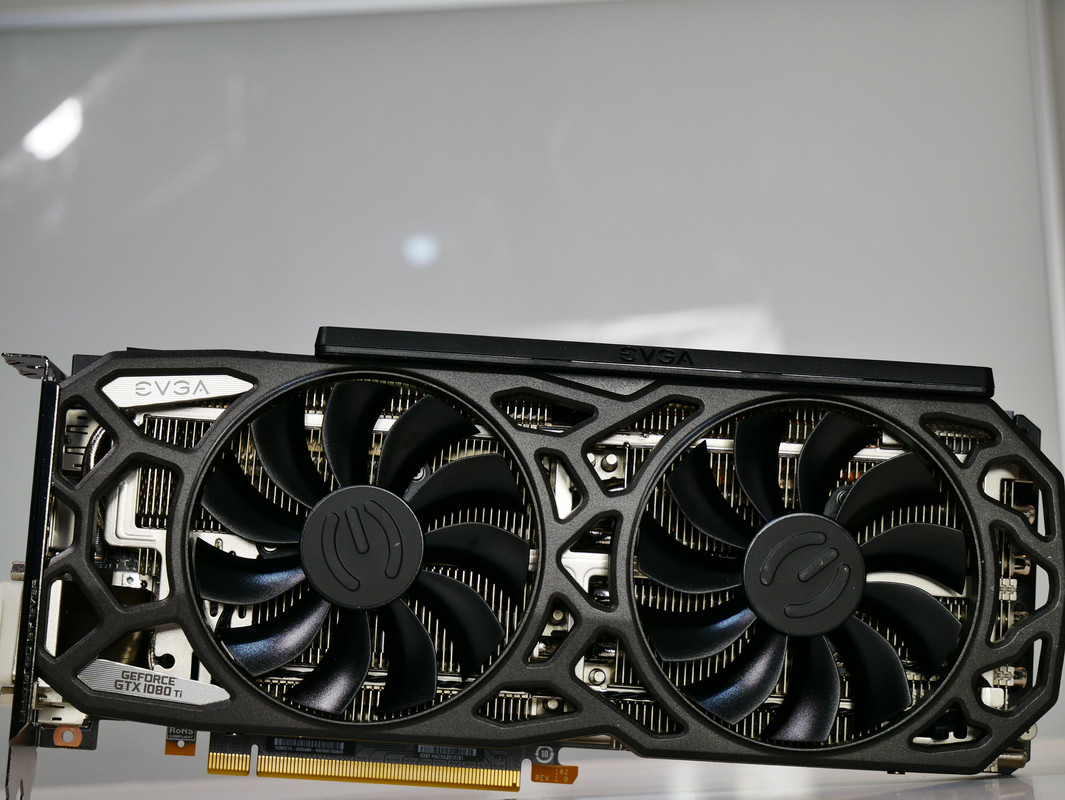

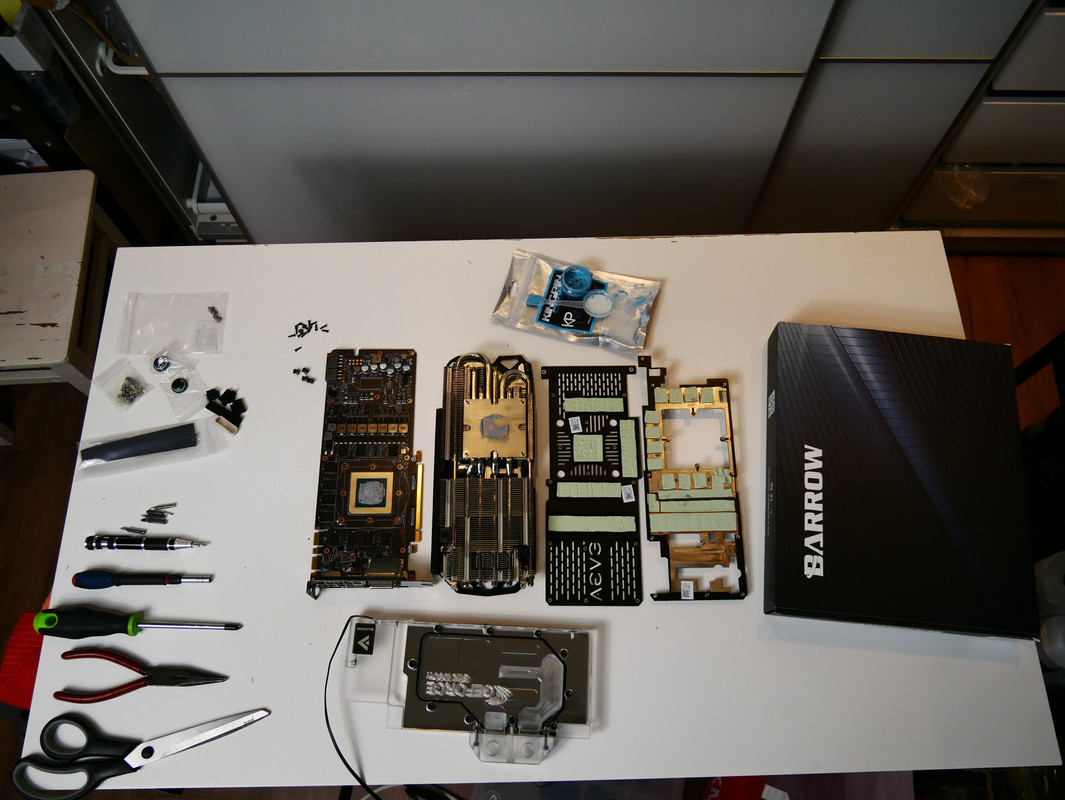

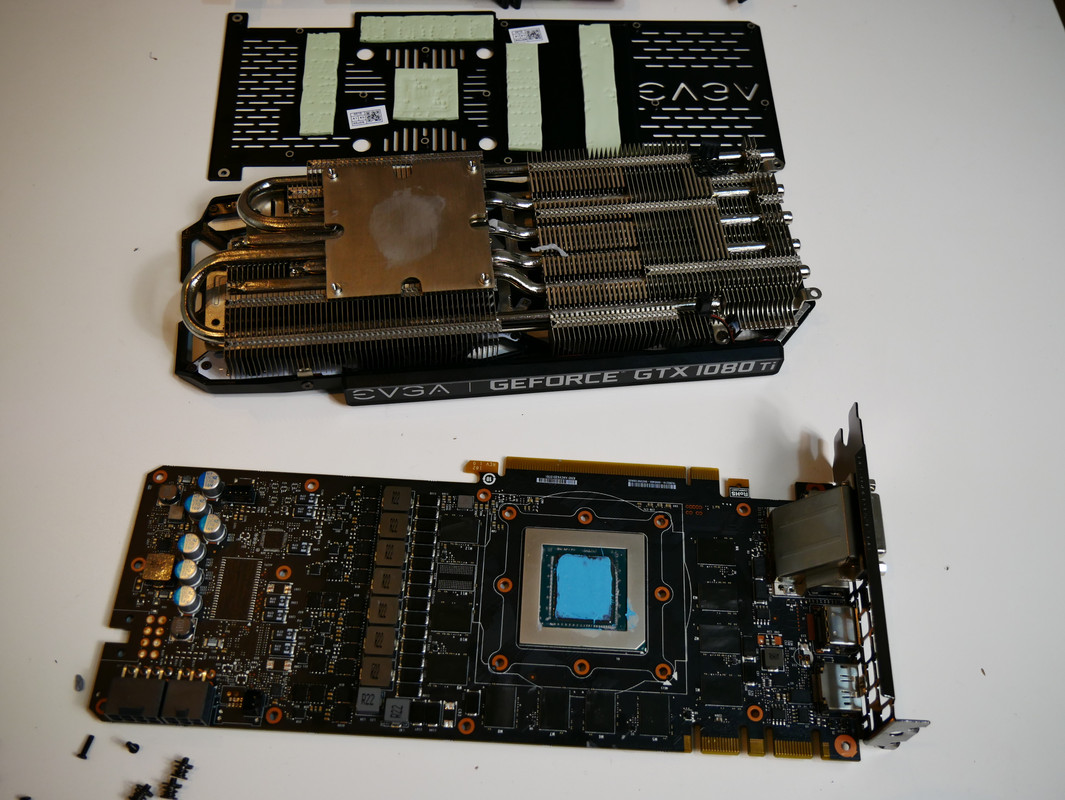

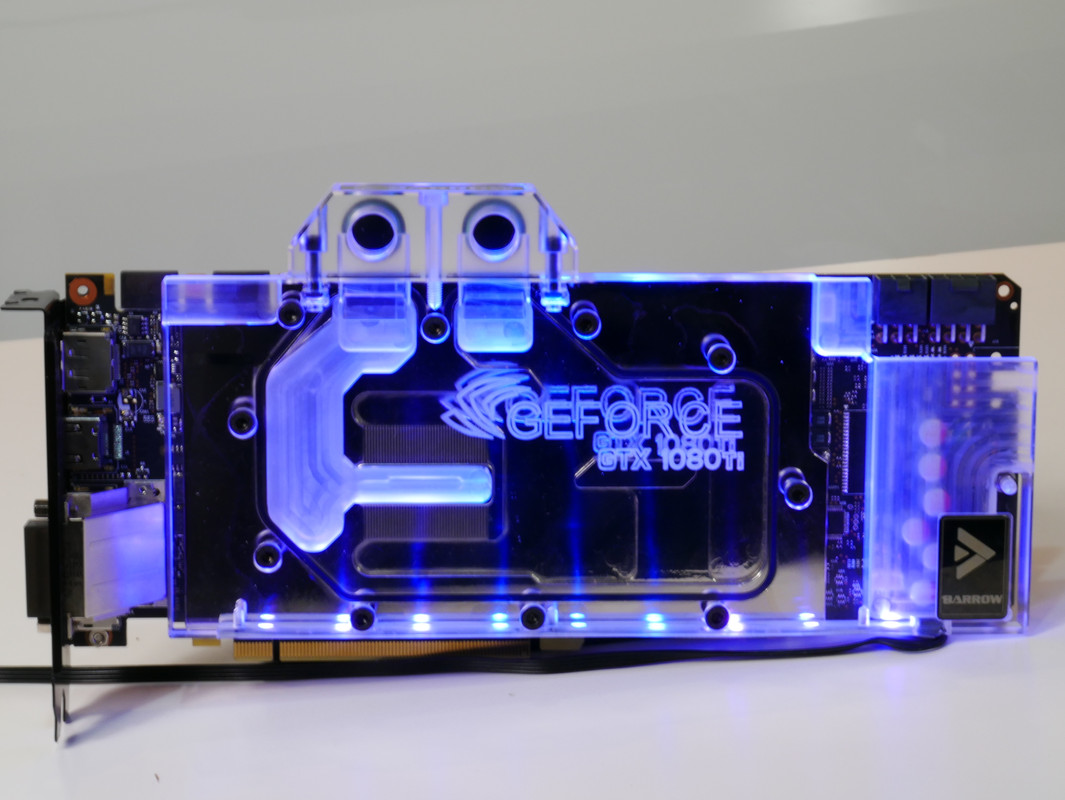

Evga gtx 1080 Ti sc + Barrow Gtx 1080 Ti FE vesiblokki. Pikaisen analysoinnin jälkeen huomasin, että Evga 1080 Ti:lla on sama pcb kuten nvidian FE kortti. Eli, blokki istunut moitteettomasti.





Välissä Kingp1n Kpx lämpötahna



Barrow laittaa monille gpublokkeille LRC v2 (3pin) lednauhaa ja se toimi ainoastaan Lrc v2 ohjaimilla. Onneksi minulla oli säästössä 1kpl 4 pinnistä lednauhaa. Yleensä nämä (4 pin 12v) menevät suoraan Pwm liittimiin tai 12v rgbheaderihin kiinni. Lisäksi ovat yhteensopivia aura-sync:n kanssa.

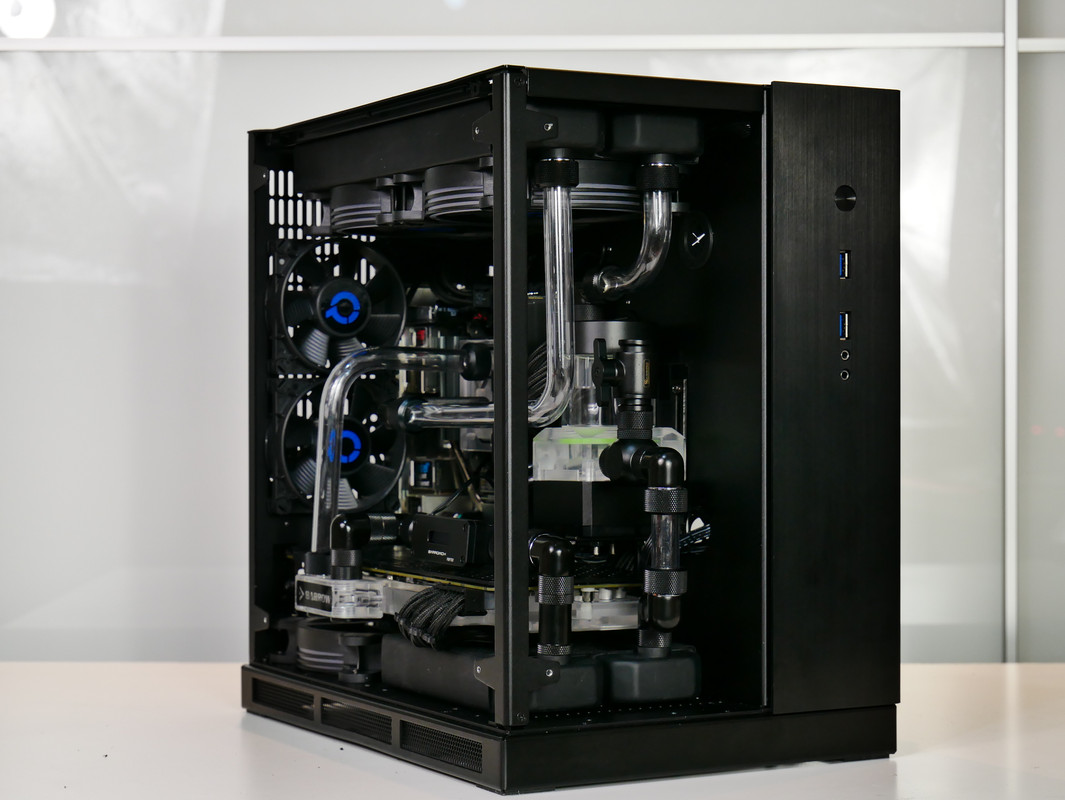

Yritin tehdä parhaani saadakseni tehtyä koteloon minimaaliset moodaukset/vauriot, että kotelo pysyy siistinä.

Corsair SF Series™ SF600 — 600 Watt 80 PLUS



[Matsu]



[AkTechGears]



[Deleted member 3664]

On taas kerrassaan herkullista jälkeä



[AkTechGears]

On taas kerrassaan herkullista jälkeä

Kiitoksia sinulle ja myös muille kavereille @akselic. Laitan lähiaikoina myös benchmarkit lämpötilojen kera tänne. Youtube video tulee todennäköisesti ensi vuonna.

P.s: Onnellista uutta vuotta!.



[OD.]

Hieno on, ei voi muuta sanoa.



[Matsu]



[JuSiZ]

Mites cable management?



[AkTechGears]

Mites cable management?

En tiedä onko tämä kelpoinen, mutta olipas todella ahdas tila järjestää kaapeleita . Pieniä "panel mounting combs" ehkä auttaisi tähän.

P.s: Itse suunnittelin " panel mounting combs" ja tulossa Uk:sta (laser leikkauksesta) eri projekteihin.



[JuSiZ]

En tiedä onko tämä kelpoinen, mutta olipas todella ahdas tila järjestää kaapeleita . Pieniä "panel mounting combs" ehkä auttaisi tähän.

P.s: Itse suunnittelin " panel mounting combs" ja tulossa Uk:sta (laser leikkauksesta) eri projekteihin.

Tuo yleensä se puoli joka jää kaikilla näyttämätä...

Nuo panel mountit on kyl asialliset.



[AkTechGears]

Youtube video on just "UP".



[Komura]

Komia on, pistää vaan silmään kun tuo GPU -> CPU veto vähän kallellaan oikealle.. ehkä joku 2*45° liitin ois saanut tuon suoraan, mutta en tiiä näyttäiskö liian möhköltä tuossa.



[AkTechGears]

Komia on, pistää vaan silmään kun tuo GPU -> CPU veto vähän kallellaan oikealle.. ehkä joku 2*45° liitin ois saanut tuon suoraan, mutta en tiiä näyttäiskö liian möhköltä tuossa.

Katso videota hyvin.



[Komura]

Katso videota hyvin.

Katsoin videon kyllä, mitä siitä pitää vielä tietää?



[AkTechGears]

Katsoin videon kyllä, mitä siitä pitää vielä tietää?

Kirjoitit cpu+gpu:n vedosta ja videossa näkyy, että olen tämän jo korjannut?

5:30



[Komura]

Tarkoitin tuota vetoa joka nousee GPU -> CPU ja sitä tuossa tökkäät kädellä itsekkin vähän vasemmalle, mutta kun nuo ei ole ihan linjassa nuo reijät ja sulla on vaan tuo 90° taitos putkessa niin jää hieman kallelleen. Kuten sanoin, niin hyvännäköinen setti joka tapauksessa.
