Tervehdys jälleen kaikille foorumilaisille.
Suunnitelmassa oli itseasiassa rakentaa viime vuoden loppu-puolella Lian Li O11D XL sekä Zeaginal Z07 koteloihin suunniteltuja projekteja. Teknisistä syistä jouduin laittaa nämä nyt väliaikaisesti jäihin.
Tässä buildissa olevaan koteloon olen jo rakentanut aikaisemmin ( The Redripper) projektin. Myyin buildin lähes kaikki komponentit osina. Huomasin pari kuukautta sitten, että tämän kotelon ostaja oli vähän askarrellut tuuletin paikkojen kanssa ja loppujen lopuksi kotelo oli hieman kärsinyt. Ostin kotelon takaisin häneltä ja ajattelin hyödyntää siihen tarkoitetun distron ja hyllyssä olevia komponentteja (odottaessa muita projekteja).
Komponentit:

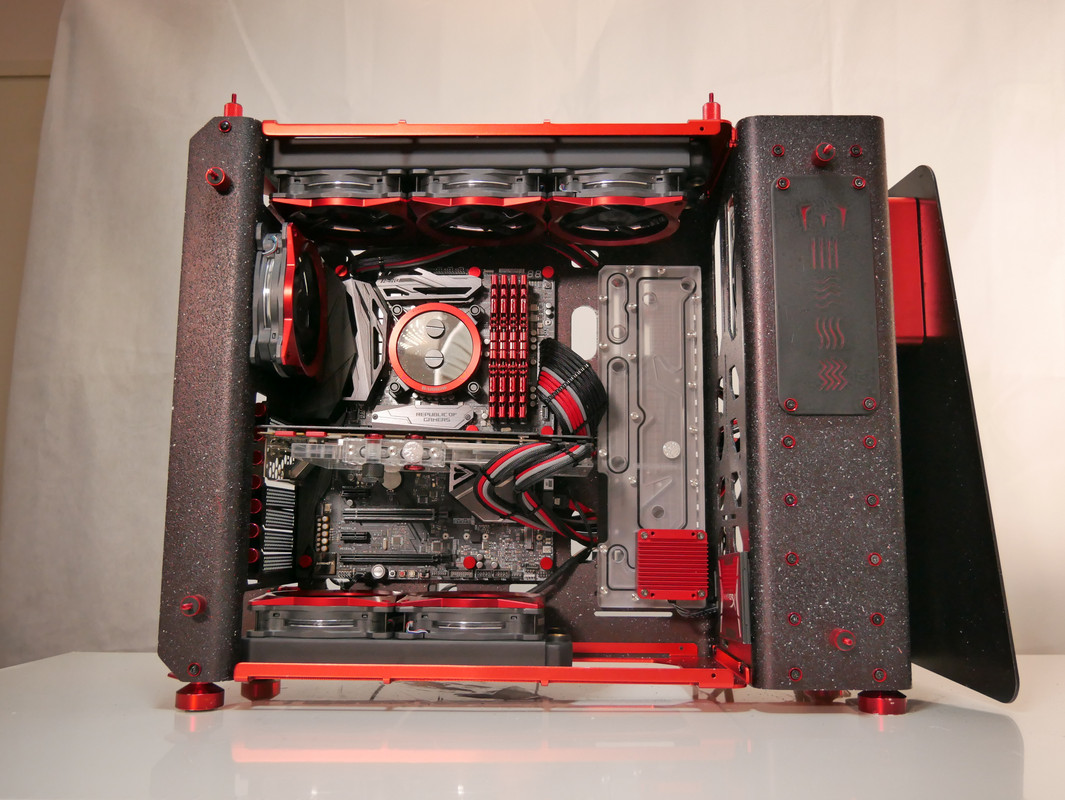

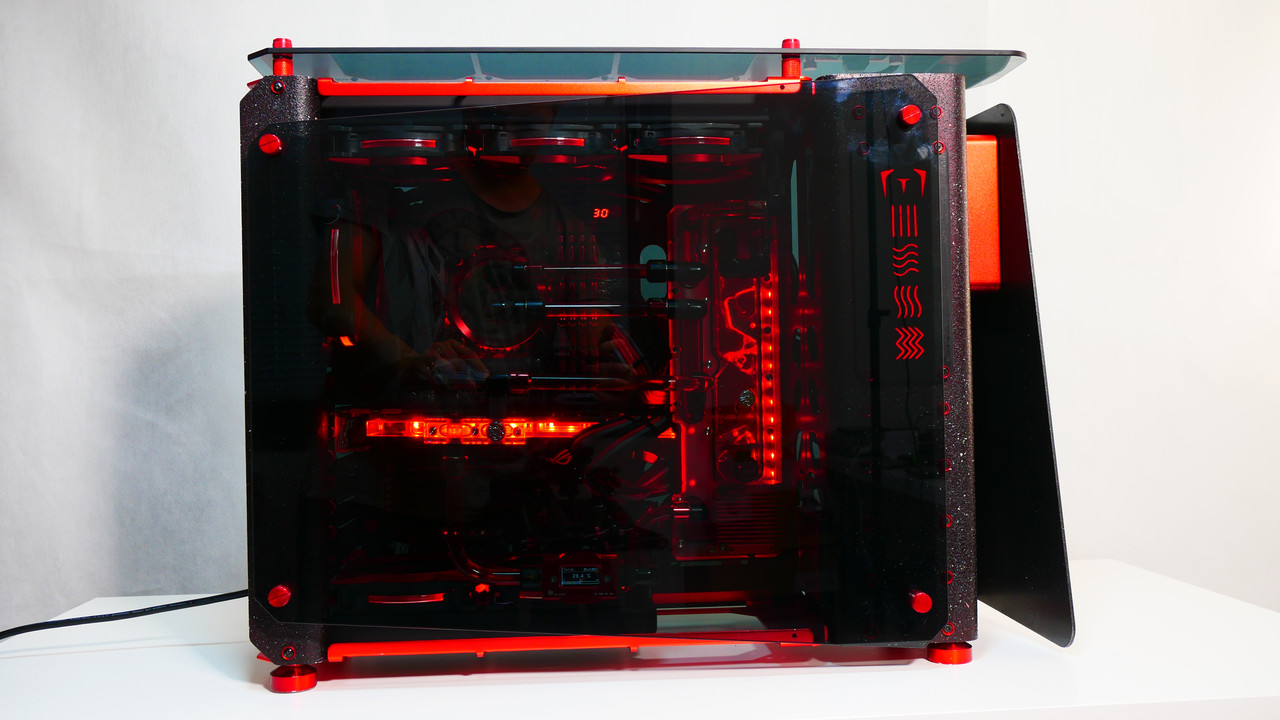

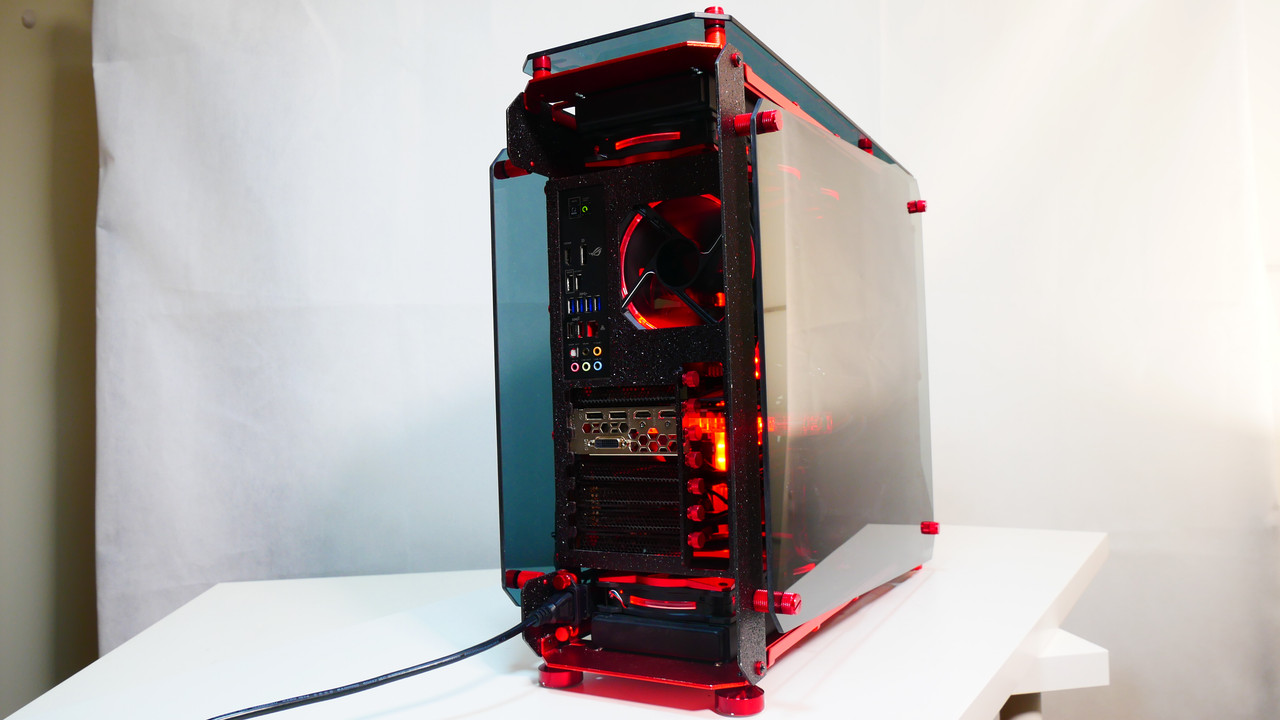

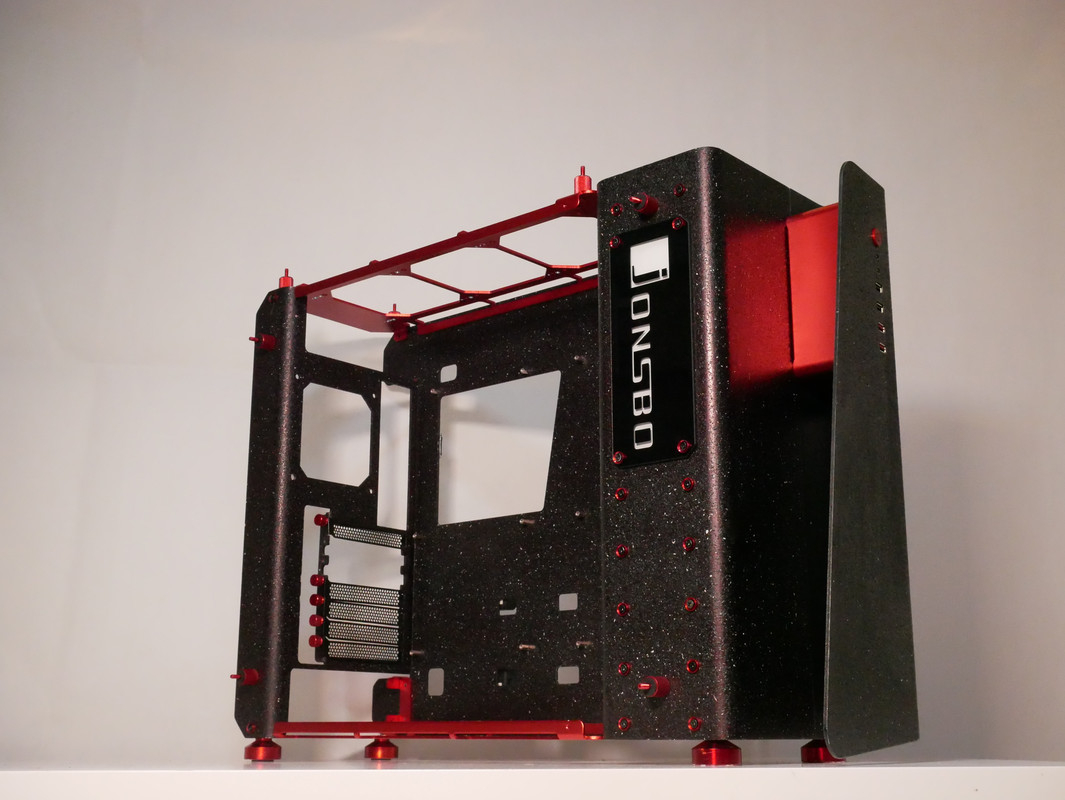

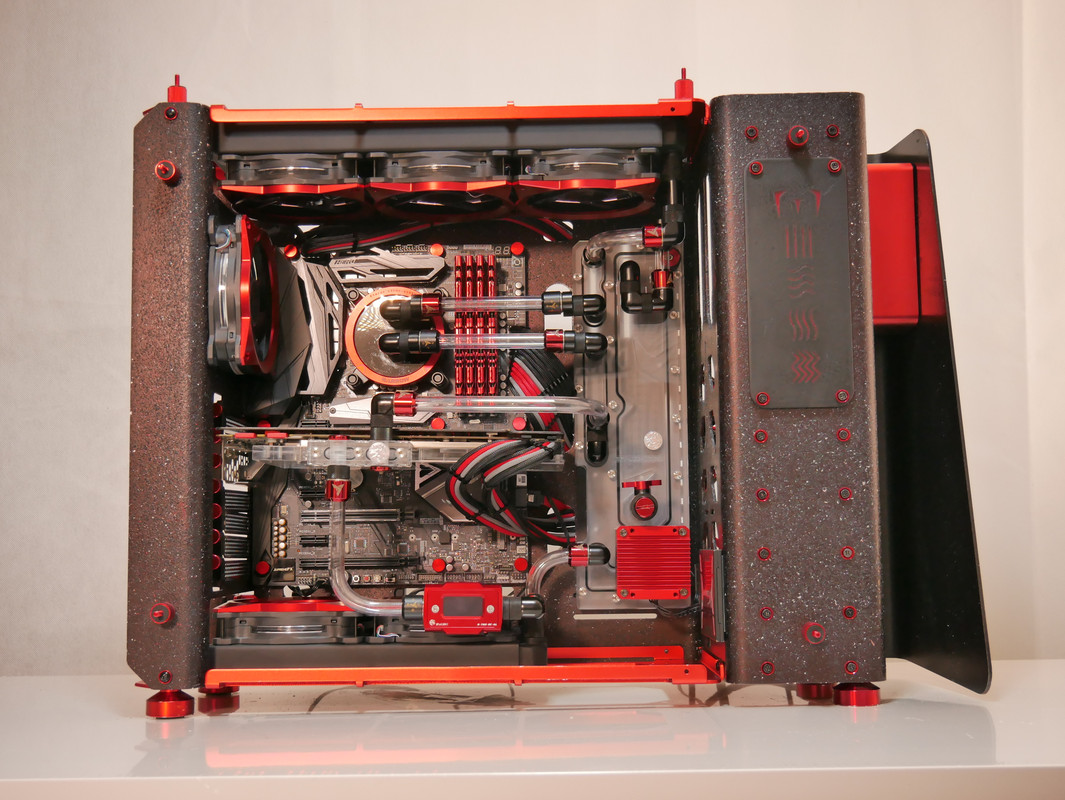

Kotelo: Jonsbo Mod 1 Open-Frame E-ATX Kotelo.
Prosessori: Intel Core i7-8700K 3,7 GHz LGA1151 delidattu.
Näytönohjain: Msi Geforce Gtx 1080 ti Armor Bykskin vesiblokilla.
Emolevy: Rog Maximus X Hero.
Muistit: G-skill Ripjaws DDR4 4x4gb (16gb) 3000mhz kit.
SSD: Kingston hyper x savage 480gb .
Virtalähde: Evga G3 1000w.
Sleevatut kaapelit: Shakmod’s sleevattuja premium kustom PSU kaapeleita
Vesijäähdytys Osia

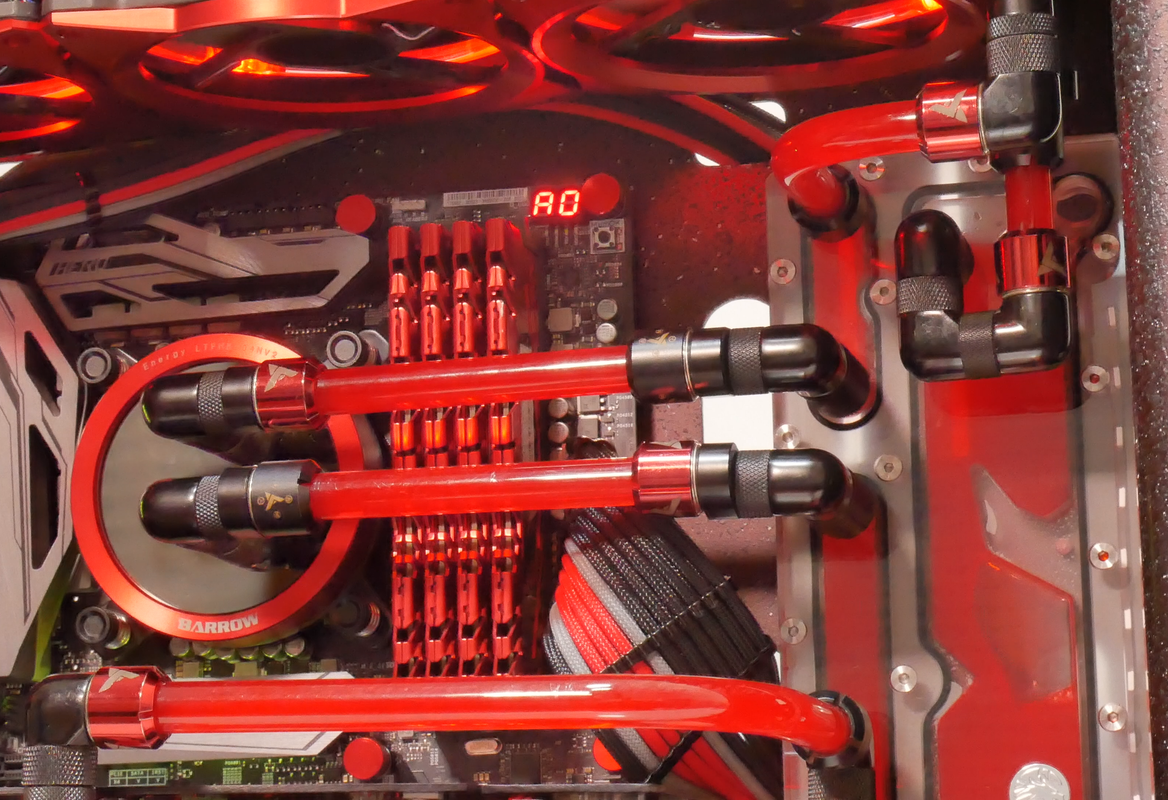

Cpublokki: Barrow Lga 115x (mirror effect) Cpublock
Tuulettimet: TT riing 120mm rgb
Jäähdyttimet: 1x 240x30mm and 1x 360x30mm täyskupariset jäähdyttimet.
Kovaputki-liittimet: Monsoon 13x10mm PETG kovaputki liittimet
Pumppu&Säiliö yhdistelmä: Barrow DDC PWM 17W ja (bykski pump-cover).
Distroplate: Bykski RGV-JSB-MOD1 distribution plate for JONSBO MOD1
Kovaputket: Monsoon 10x13mm PETG hardtubes

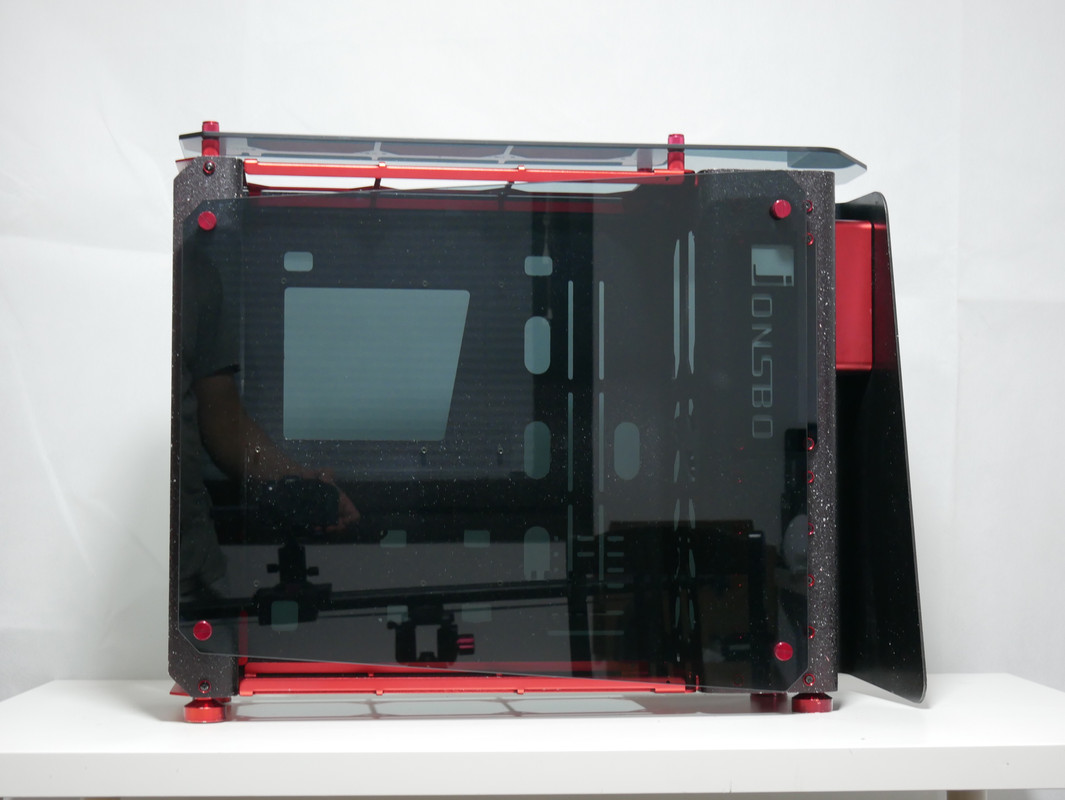

Zeaginal Z07 Open-Frame Chassis

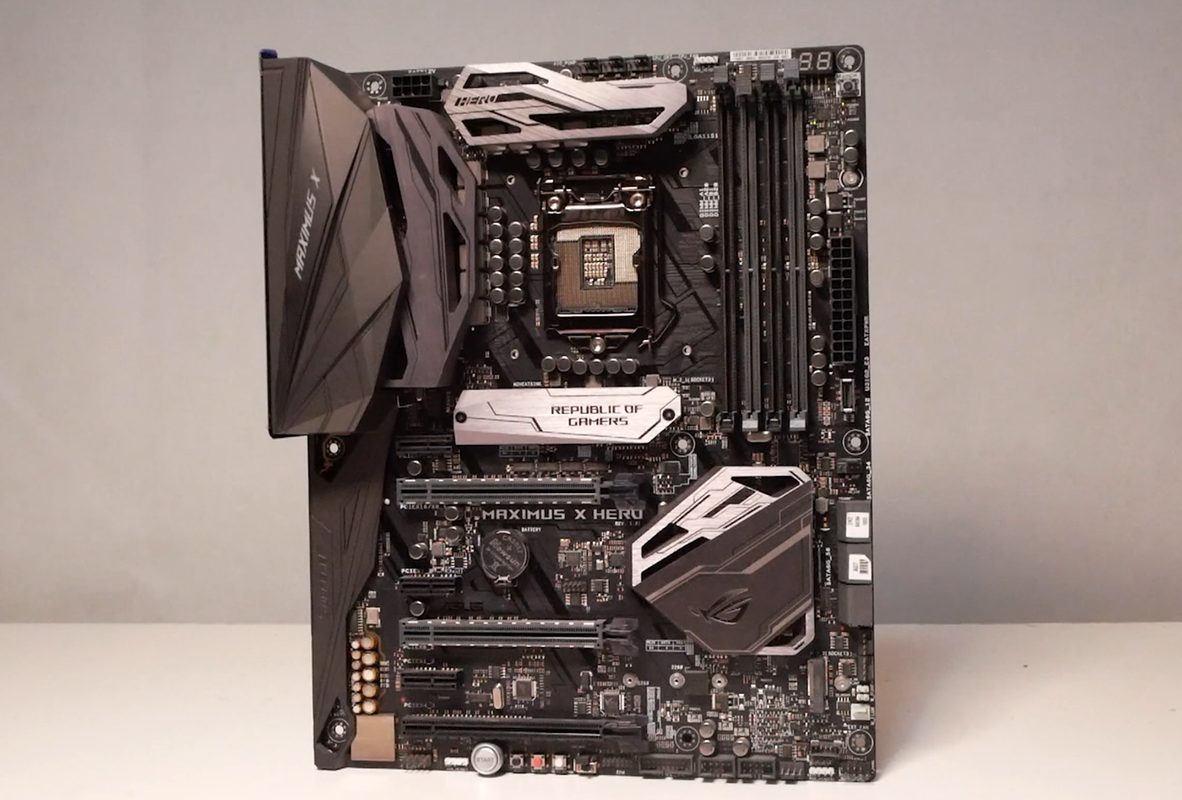

Asus Rog Maximus X Hero

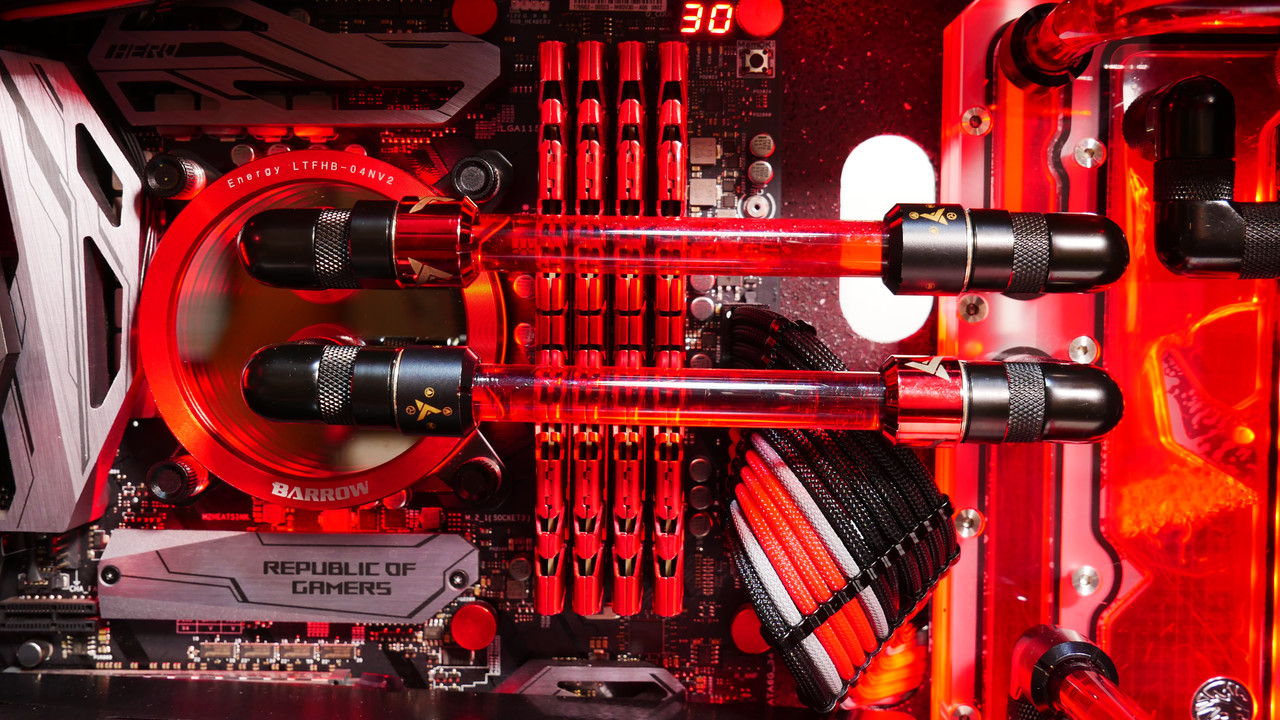

Barrow LTFHB-04N-V2

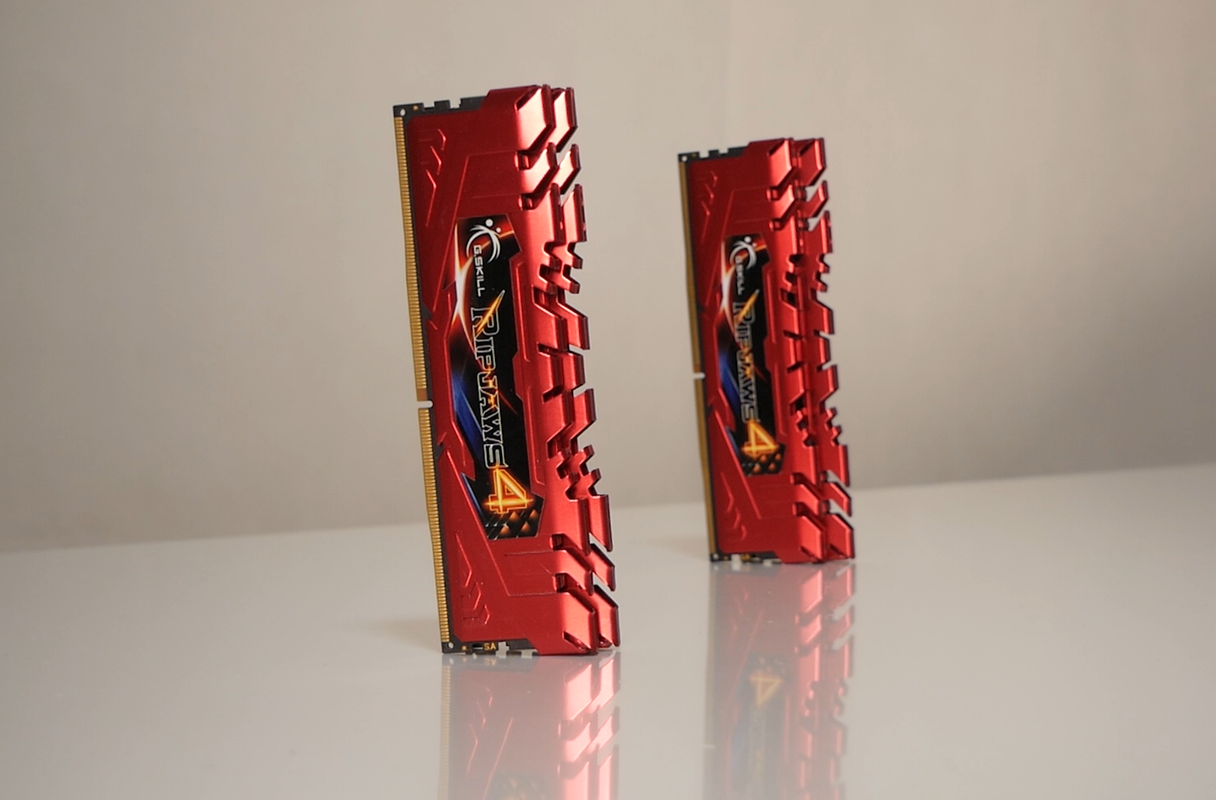

G-skill Ripjaws DDR4 4x4gb (16gb) 3000mhz kit.

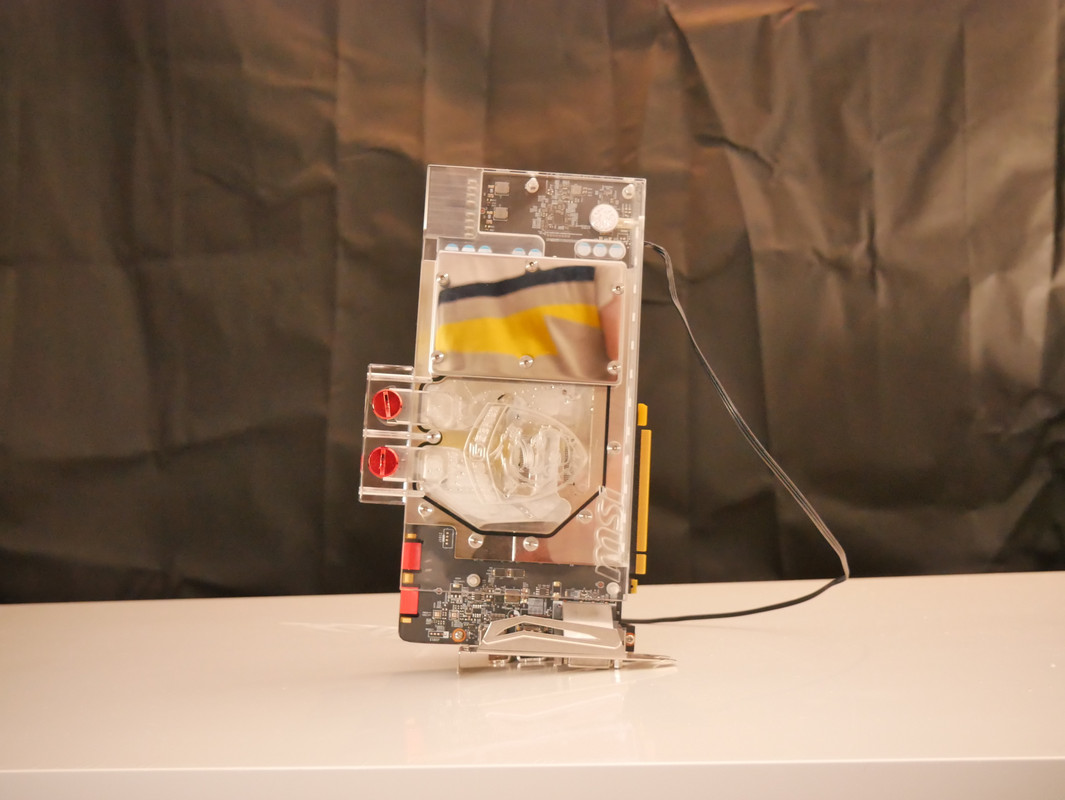

Msi Geforce Gtx 1080 ti Armor Bykskin vesiblokilla.

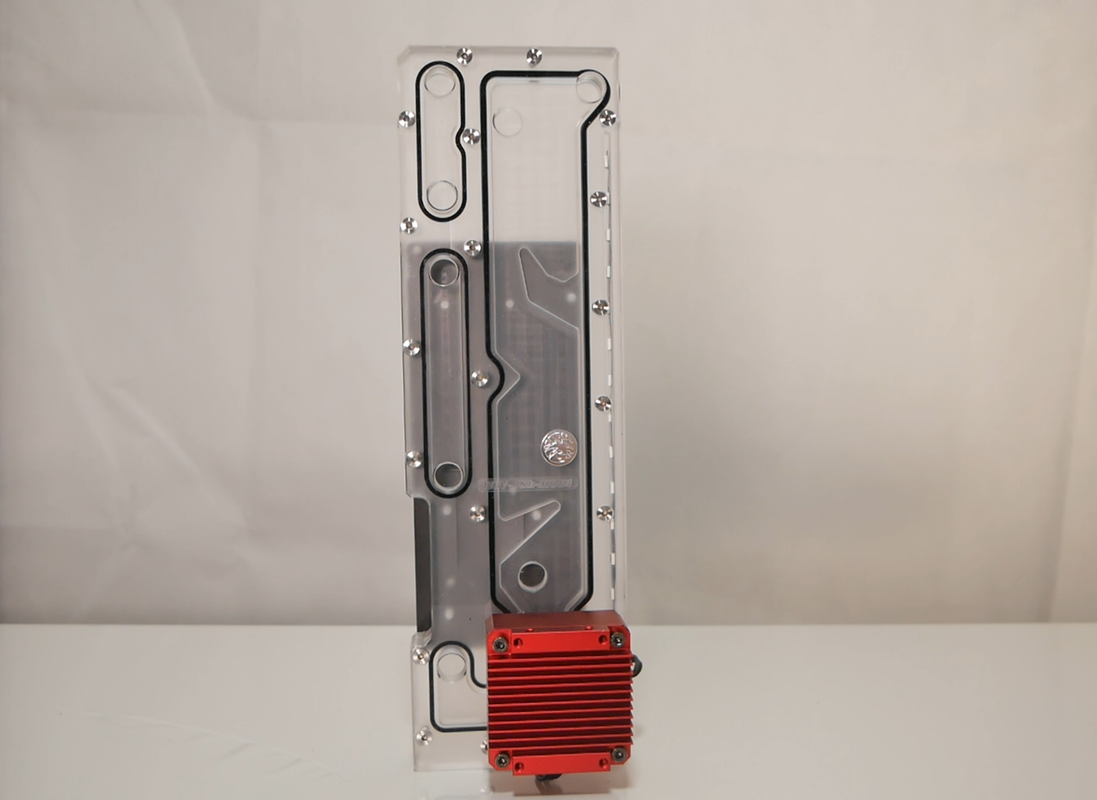

JONSBO MOD1 RGV-JSB-MOD1 Distroplate

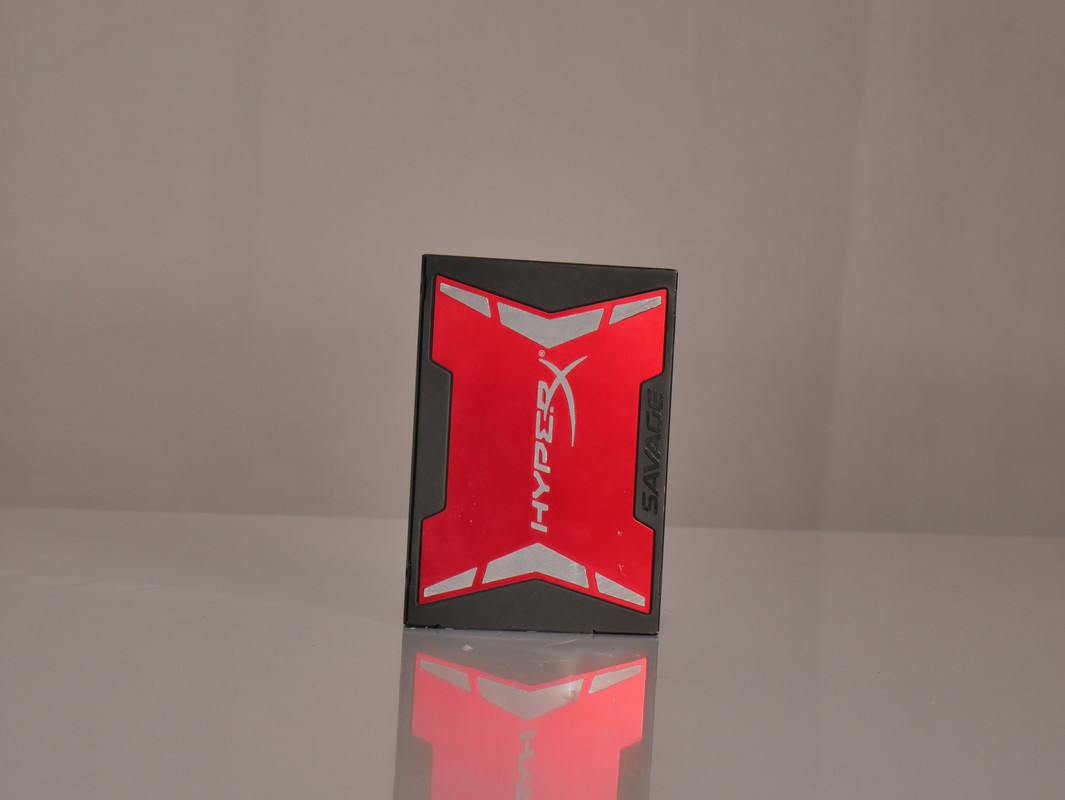

Kingston HyperX Savage 480gb SSD

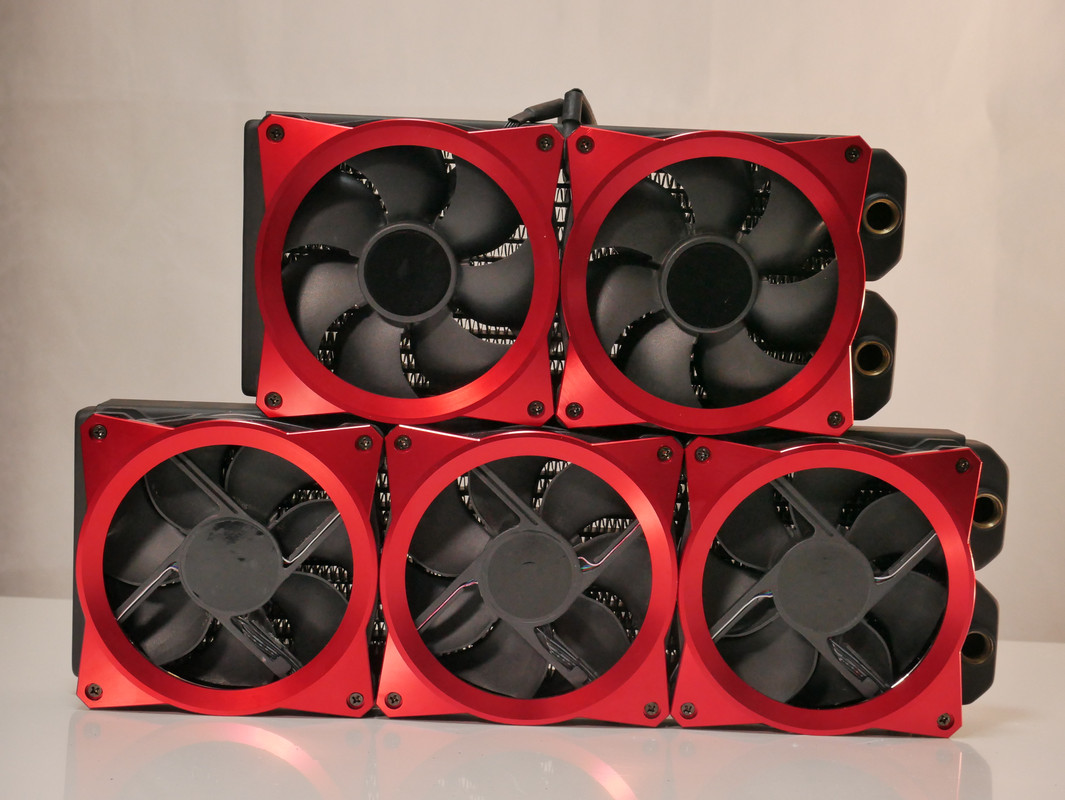

360x30mm Täyskupariset jäähdyttimet, TT 120mm riing rgb tuulettimet ja Byskksi Fan-covers.

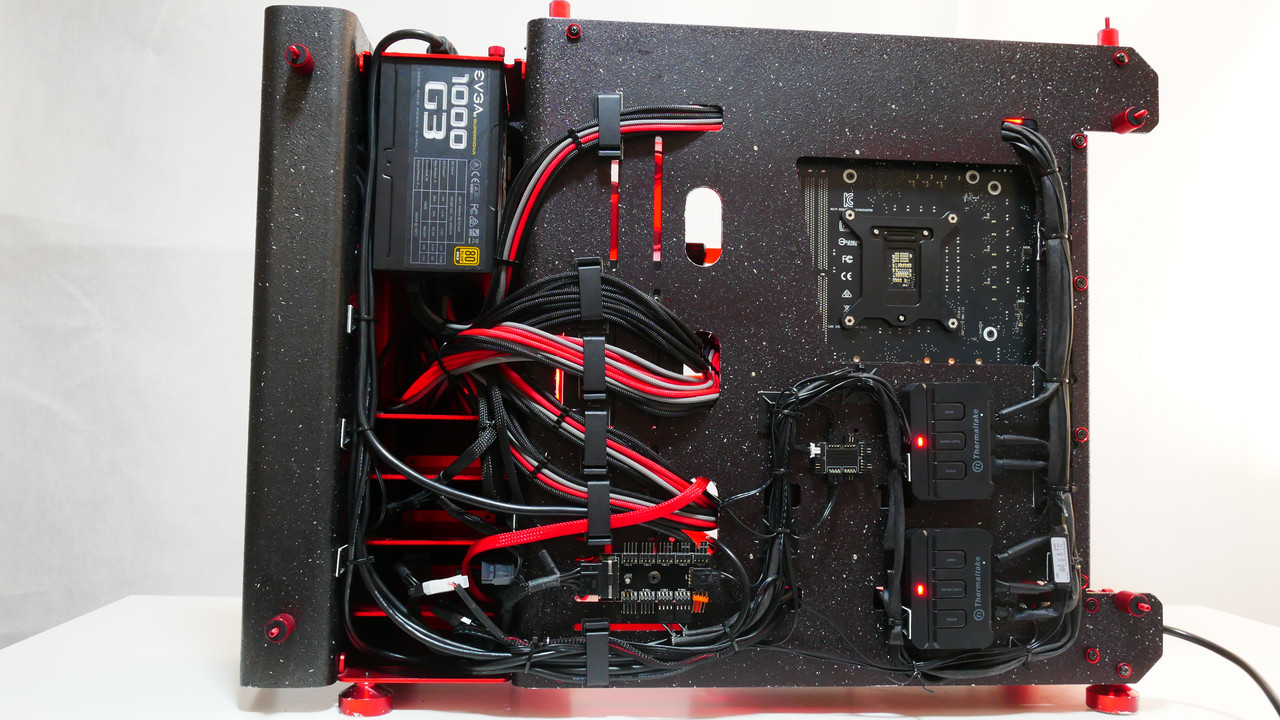

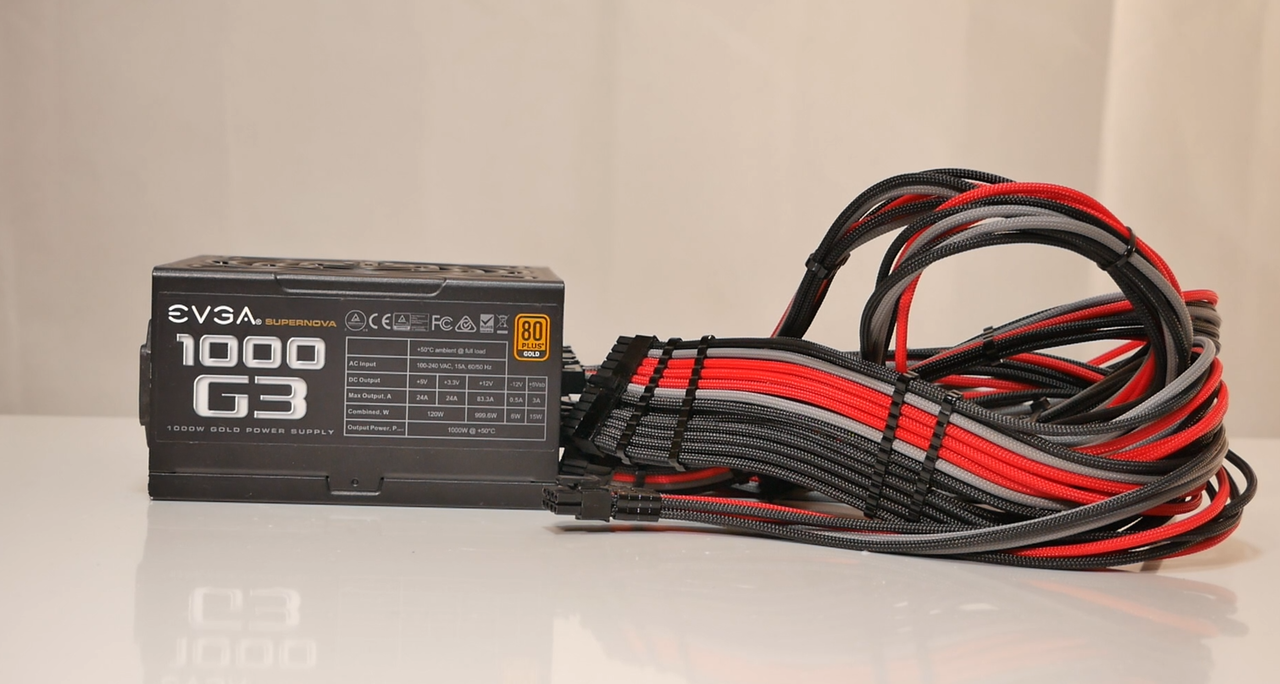

Evga G3 1000W PSU+ Shakmods sleevatut Psu kaapelit
P.s: Youtube time-lapse video!
Suunnitelmassa oli itseasiassa rakentaa viime vuoden loppu-puolella Lian Li O11D XL sekä Zeaginal Z07 koteloihin suunniteltuja projekteja. Teknisistä syistä jouduin laittaa nämä nyt väliaikaisesti jäihin.
Tässä buildissa olevaan koteloon olen jo rakentanut aikaisemmin ( The Redripper) projektin. Myyin buildin lähes kaikki komponentit osina. Huomasin pari kuukautta sitten, että tämän kotelon ostaja oli vähän askarrellut tuuletin paikkojen kanssa ja loppujen lopuksi kotelo oli hieman kärsinyt. Ostin kotelon takaisin häneltä ja ajattelin hyödyntää siihen tarkoitetun distron ja hyllyssä olevia komponentteja (odottaessa muita projekteja).
Komponentit:
Kotelo: Jonsbo Mod 1 Open-Frame E-ATX Kotelo.
Prosessori: Intel Core i7-8700K 3,7 GHz LGA1151 delidattu.
Näytönohjain: Msi Geforce Gtx 1080 ti Armor Bykskin vesiblokilla.
Emolevy: Rog Maximus X Hero.
Muistit: G-skill Ripjaws DDR4 4x4gb (16gb) 3000mhz kit.
SSD: Kingston hyper x savage 480gb .
Virtalähde: Evga G3 1000w.
Sleevatut kaapelit: Shakmod’s sleevattuja premium kustom PSU kaapeleita
Vesijäähdytys Osia
Cpublokki: Barrow Lga 115x (mirror effect) Cpublock
Tuulettimet: TT riing 120mm rgb
Jäähdyttimet: 1x 240x30mm and 1x 360x30mm täyskupariset jäähdyttimet.
Kovaputki-liittimet: Monsoon 13x10mm PETG kovaputki liittimet
Pumppu&Säiliö yhdistelmä: Barrow DDC PWM 17W ja (bykski pump-cover).
Distroplate: Bykski RGV-JSB-MOD1 distribution plate for JONSBO MOD1
Kovaputket: Monsoon 10x13mm PETG hardtubes
Bios Asetukset.
EXTREME TWEAKER
Ai Overclock Tuner: XMP
ASUS Multicore Enhancement: Disabled
SVID Behavior: Auto
Avx Instructuon Core Ratio Negative offset: 3
CPU Core Ratio: Sync All Cores
- Core Ratio limit: 51
CPU Core/Cash Current Limit Max: 255.50
Min Cpu Cash Ratio: 45
Max Cpu Cash Ratio: 45
BCLK Aware Adaptive Voltage: Disabled
Cpu Core Cash Voltage 1,36v ( Manual Mode)
Dram Voltage: 1,35v
CPU VCCIO Voltage: 1,32 (Auto)
EXTERNAL TWEAKER/EXTERNAL DIGI + POWER CONTROL
Cpu Load-Line Calibration: Level 6
INTERNAL CPU POWER MANAGEMENT
Intel speed step: Auto
Turbo Mode: Enabled
Ldppl: 4095
Sdppl: 4095
Jotkut suoritustestit
EXTREME TWEAKER
Ai Overclock Tuner: XMP
ASUS Multicore Enhancement: Disabled
SVID Behavior: Auto
Avx Instructuon Core Ratio Negative offset: 3
CPU Core Ratio: Sync All Cores
- Core Ratio limit: 51
CPU Core/Cash Current Limit Max: 255.50
Min Cpu Cash Ratio: 45
Max Cpu Cash Ratio: 45
BCLK Aware Adaptive Voltage: Disabled
Cpu Core Cash Voltage 1,36v ( Manual Mode)
Dram Voltage: 1,35v
CPU VCCIO Voltage: 1,32 (Auto)
EXTERNAL TWEAKER/EXTERNAL DIGI + POWER CONTROL
Cpu Load-Line Calibration: Level 6
INTERNAL CPU POWER MANAGEMENT
Intel speed step: Auto
Turbo Mode: Enabled
Ldppl: 4095
Sdppl: 4095
Jotkut suoritustestit
Zeaginal Z07 Open-Frame Chassis
Asus Rog Maximus X Hero
Barrow LTFHB-04N-V2
G-skill Ripjaws DDR4 4x4gb (16gb) 3000mhz kit.
Msi Geforce Gtx 1080 ti Armor Bykskin vesiblokilla.
JONSBO MOD1 RGV-JSB-MOD1 Distroplate
Kingston HyperX Savage 480gb SSD
360x30mm Täyskupariset jäähdyttimet, TT 120mm riing rgb tuulettimet ja Byskksi Fan-covers.
Evga G3 1000W PSU+ Shakmods sleevatut Psu kaapelit
P.s: Youtube time-lapse video!
