Ina 333 loadcell

[Nasty76]

Terve arvon elektroniikka gurut

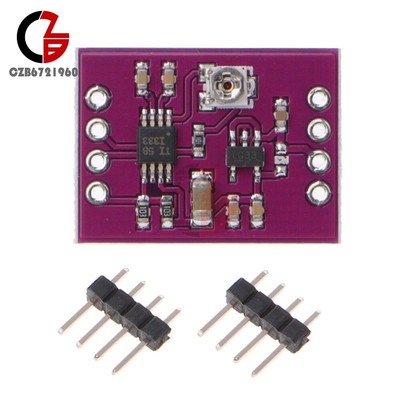

Mulla on tällänen piiri

INA333 Low Power Precision Instrumentation Amplifier Three op amp's Multi Board | eBay

1PCS INA333 Module. Raspberry Pi. Arduino Module. Low Drift: 0.1 µV/°C, G ≥ 100. Low Noise: 50 nV/√Hz, G ≥ 100. Low Input Bias Current: 200 pA (Maximum). Low Quiescent Current: 50 µA. High CMRR: 100 dB (Minimum), G ≥ 10.

www.ebay.com

Miten hitossa tohon saa kytkettyä 4 johtosen loadcellin.myyjällä ei tietenkään mitään esimerkki kytkentää.



[ississ]

Terve arvon elektroniikka gurut
Mulla on tällänen piiri

INA333 Low Power Precision Instrumentation Amplifier Three op amp's Multi Board | eBay

1PCS INA333 Module. Raspberry Pi. Arduino Module. Low Drift: 0.1 µV/°C, G ≥ 100. Low Noise: 50 nV/√Hz, G ≥ 100. Low Input Bias Current: 200 pA (Maximum). Low Quiescent Current: 50 µA. High CMRR: 100 dB (Minimum), G ≥ 10.

www.ebay.com

Miten hitossa tohon saa kytkettyä 4 johtosen loadcellin.myyjällä ei tietenkään mitään esimerkki kytkentää.

Pikavilkaisulla tuosta saa piirretyksi kytkennän ensin paperille tai koneelle kumpaa sitten mieluummin käytätkään.
Sitten hae ina333 dataleehti, siellä on esimerkki single supply siltakytkennästä. Se pienempi piiri on todennäköisesti 3v regu, jos merkinnät näkyy niin pitäisi löytyä sekin.
Kytkennän ja datalehden mukaan löytyy oikea kytkentätapa anturille ja myös lähtö.

Itse yleensä vältän vehkeitä joihin ei löydy kytkentää, ohjetta tai datalehteä, maksan mieluummin vähän enemmän käytön helppoudesta/varmuudesta eikä tarvitse arvailla.



[Nasty76]

No joo en ihan niin käsi oo kaikkea yrittänyt ja ina333 datasheet tuijotellu muttei silti aukee. Itellä tuli mieleen että osaako tuo edes lukea loadcelliä



[ississ]

No joo en ihan niin käsi oo kaikkea yrittänyt ja ina333 datasheet tuijotellu muttei silti aukee. Itellä tuli mieleen että osaako tuo edes lukea loadcelliä

Onko siitä loadcellistä datalehti?
Jos on niin sen perusteella tietää. Inahan on diff- vahvistin ja jos anturi on normaali nelijohtoinen silta niin onnistuu.
Jos se on jotain muuta niin sitten ei voi sanoa varmasti ilman datalehteä.



[Nasty76]

Näin luulisin ebay 20kg 4 johtonen perus halpa loadcell ite ymmärtänet punanen plus, musta miinus, vihreä ja valkoinen ois outputit
Eli punanen e+,musta e-, ja vihreä a- ja valkoinen a+
Samoja myydään x711 piirin kanssa bundlena joka on arduinoon sopiva piiri. Mut tarttisin ite analog ulostulon



[ississ]

Näin luulisin ebay 20kg 4 johtonen perus halpa loadcell ite ymmärtänet punanen plus, musta miinus, vihreä ja valkoinen ois outputit
Eli punanen e+,musta e-, ja vihreä a- ja valkoinen a+
Samoja myydään x711 piirin kanssa bundlena joka on arduinoon sopiva piiri. Mut tarttisin ite analog ulostulon

Datalehdessä on tämä kytkentä, sen mukaan jos anturin resistanssit on samalla hehtaarilla.

Jos levyyn ei ole merkitty niin seuraa johtoja ja katso ina datalehdestä mikä kuuluu mihinkin. Ref on varmaan tehty vain vastusjaolla ja rg vakio+trimmi niin saa säädettyä



[Nasty76]

joo pälyilin tuota samaa kuvaa saattaa olla että jotain oon jo polttanu ei ollu tuota 150 ohmin vastussa maihin , rg välistä revin huitsin kuukaan trimmin siellä on 100 ohmin vastus jolla vahvistus pitäs olla 1000X. load cellin vestus on 1kohm. eli tuokaan ei suoraan pidä paikkaansa.
tosin vref itellä on maissa , johtuiskohan sitten siitä , melko perseestä että jos tuota 5v syöttää niin mistäs 2.5v löytää , tosin saishan sen vastusjaolla tehtyä 5 voltista.
on levyyn merkitty sentään nuo nastat ettei tarvi vetoja sentään seurata , tai merkinnät oli kyl epäselvät mutta nastat on jo selvillä kyllä
sen verta testaillut että tuolla kytkennällä , ilman 150 ohmin vastusta load cellin miinuksesta , ja ref maissa vout = 3.3 volttia 5v syötöllä eikä liiku mihinkään vaikka loadcelliä kuinka nykii =)



[ississ]

joo pälyilin tuota samaa kuvaa saattaa olla että jotain oon jo polttanu ei ollu tuota 150 ohmin vastussa maihin , rg välistä revin huitsin kuukaan trimmin siellä on 100 ohmin vastus jolla vahvistus pitäs olla 1000X. load cellin vestus on 1kohm. eli tuokaan ei suoraan pidä paikkaansa.
tosin vref itellä on maissa , johtuiskohan sitten siitä , melko perseestä että jos tuota 5v syöttää niin mistäs 2.5v löytää , tosin saishan sen vastusjaolla tehtyä 5 voltista.
on levyyn merkitty sentään nuo nastat ettei tarvi vetoja sentään seurata , tai merkinnät oli kyl epäselvät mutta nastat on jo selvillä kyllä
sen verta testaillut että tuolla kytkennällä , ilman 150 ohmin vastusta load cellin miinuksesta , ja ref maissa vout = 3.3 volttia 5v syötöllä eikä liiku mihinkään vaikka loadcelliä kuinka nykii =)

Datalehti pitää oikeasti lukea.
Ref pitää aina olla puolessa välissä kun käytetään yksipuolista käyttöjännitettä. Ilman sitä ei varmasti toimi.
Tämä koskee kaikkia joissa normaali käyttöjännite on 2- puolinen, ei se sinänsä ole syvältä.

Siellä kerrotaan myös miksi sillan alapäässä on se vastus maahan.
1k silta on riittävän lähellä, silloin vastus maahan on 500ohm (470 saattaa olla liian pieni, mieluummin vakio 510 tai 560).



[Nasty76]

Ok minäpä kokeilen näillä saisko tuohon jotain tolkkua



[Nasty76]

ei , ei vaan ymmärrä , voutissa edelleen 3.3v jännite load cellistä vastus vaihtelee 0.97-1.04kohm välillä kun punanen plussassa , ja musta miinuksessa eli vastus arvo kyllä loadcellillä vaihtuu mutta ina näyttää itsepintasesti 3.3v



[ississ]

En lukenut datalehteä uudelleen mutta yleisesti vahvistimista.
Lähtö jää toiseen laitaan jos vahvistus on liian suuri tai offset pielessä.

Siinä sun levyssä taisi olla 3.3V regu jolla syötetään vahvistinta, arvaan näin jos lähtö on aina 3.3V.
Silloin vref pitää olla sen puolessa välissä eli 1.65V ja silta pitää myös kytkeä samaan jännitteeseen, ei 5V.
Jos silta ja vref otetaan 5 voltista niin 0- taso on 2.5V joka on turhan lähellä 3.3V ja todennäköisesti siksi ei toimi.
Jos haluat välttämättä syöttää siltaa 5 voltilla se tarvitsee vastuksen 5V-silta välille niin että normaalitilanteessa sillan lähtö on datalehden mukainen vref+0.1V.



[Nasty76]

perkele nyt kun sanoit niin oot aivan oikeessa inaa syötetään 3.3v regulla ja ite otin vreffing syötöstä ja se on jo 3.3 volttia kokeilempa ajaa tuota 3.3 voltilla raportoin mitä saan aikaseksi.
Kiitos ississ tästä
