Build "GOLDEN DRAGON " Lian Li PC-O11 Dynamic, 9900k, 2080 Ti FE, Z390 Prime-A, Adata XPG4x4 16gb 3000mhz,

Liittynyt
19.02.2017
Viestejä
2 356
Tervehdys!

Ehkä tiedätte, että laitoin olemassa olevan projektini " the maze" ajan puutteen vuoksi toistaiseksi jäihin. Ajattelin laittaa myös tämän projektin esivalmistelut/suunnitelmat tähän, ettei motivaatio häviä mihinkään. Ostin kotelon julkaisu aikana ja siitä lähtien jäänyt laatikkoon. Jotkut komponenteista on jo saapuneet ja odotellaan vielä pääkomponentteja (prossu&emolevy). Yritän päivittää tätä ketjua mahdollisimman aktiivisesti. Laitan kuvat heti kun osat saapuvat.


Väriteema: Kultainen&hopea ja valkoinen


Projektin nimi: Golden Dragon (No RGB)

Komponentit:


Prossu:
9900K (tray malli).

Emolevy: Asus PRIME Z390-A

Näytönohjain: Nvidia RTX 2080 Ti FE

Muistit: ADATA XPG DDR4 4x4 3000mhz (Kullan värinen).

Virtalähde: Seasonic Snow Silent 750w Platinum (Valkoinen)

Sleevatut kaapelit: Shakmods sleevatut PSU kaapelit..

Kovalevy/SSD: Intel 520 Series SSD 240 + 480gb ja Samsung 256gb 950 evo m.2 SSD.

Tuulettimet:
Aigo c5 120mm rgb tuulettimet (ohjaimella) sekä myös tuuletin adaptereilla.

Kotelo: Lian Li PC-O11 Dynamic (Valkoinen)


Vesijäähdytys osat:

Pumppu: Bykskin DDC kansi ja Barrowin DDC pump&top yhdistelmä.

Cpu Blokki: Barrow Mirror effect (Valkoinen&kulta)115x kannan cpu blokki

Gpu blokki: Barrow RTX 2080 Ti FE blokki

Kovaputkiliittimet: Barrow 10x14mm kovaputki kompressiolittimet.

Kovaputket: Barrow 10x14mm PETG 500mm kovaputket

Jäähdyttimet: 2x 240mm x 27,5mm kupariset jäähdyttimet (valkoinen)

Distro Paneeli: LL11 Q-SDB Distropaneeli.

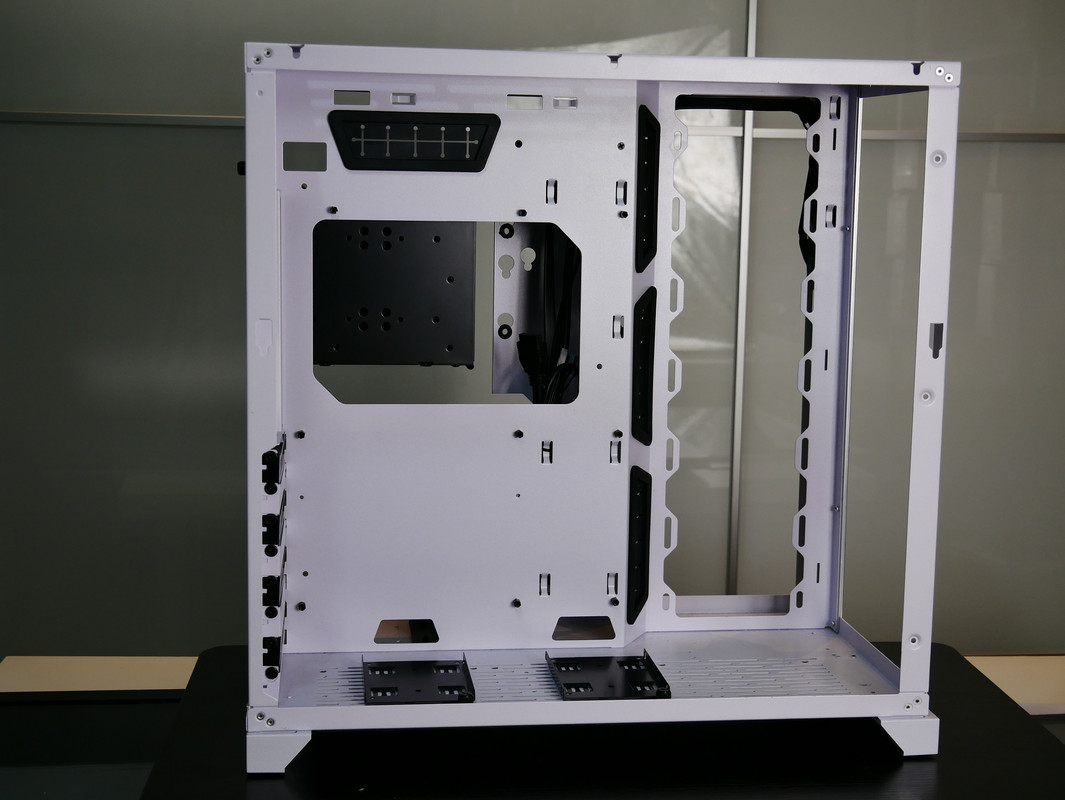

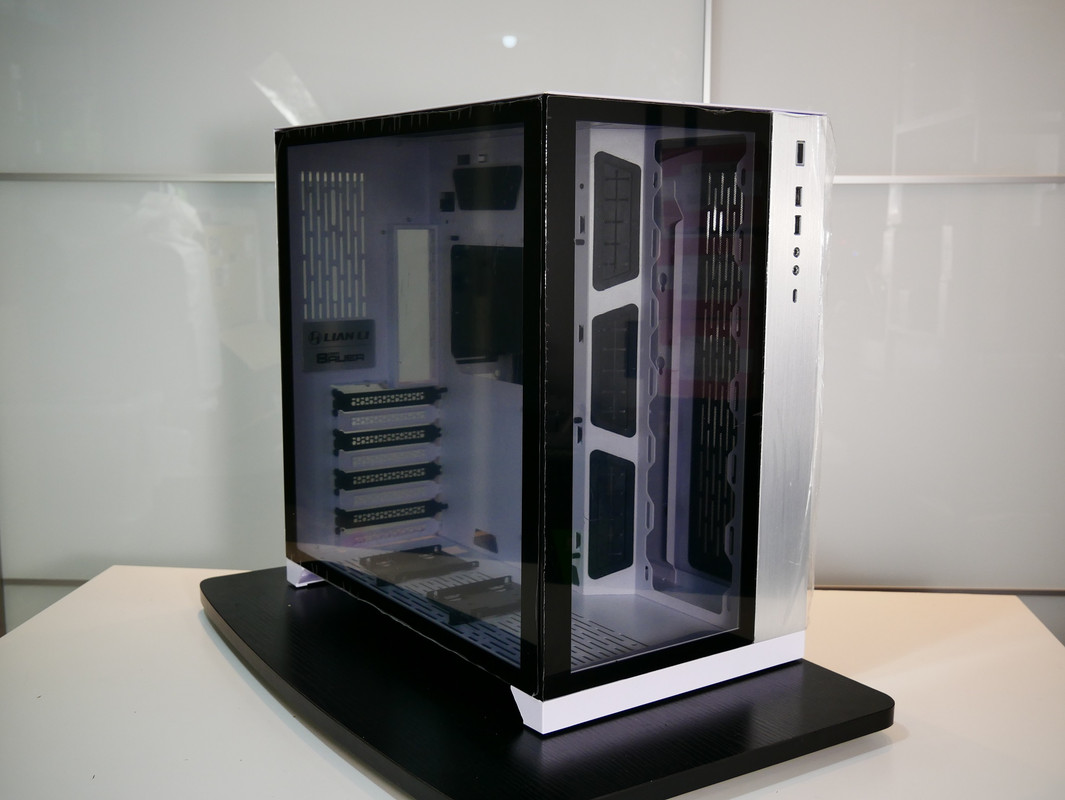

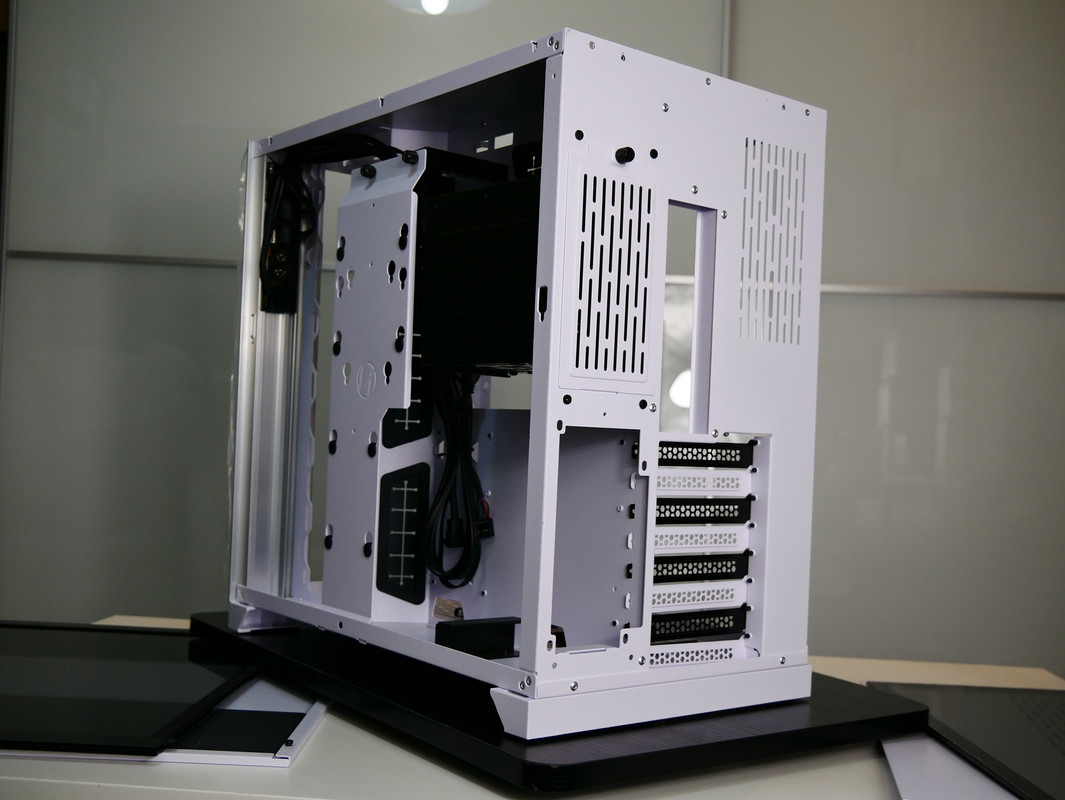

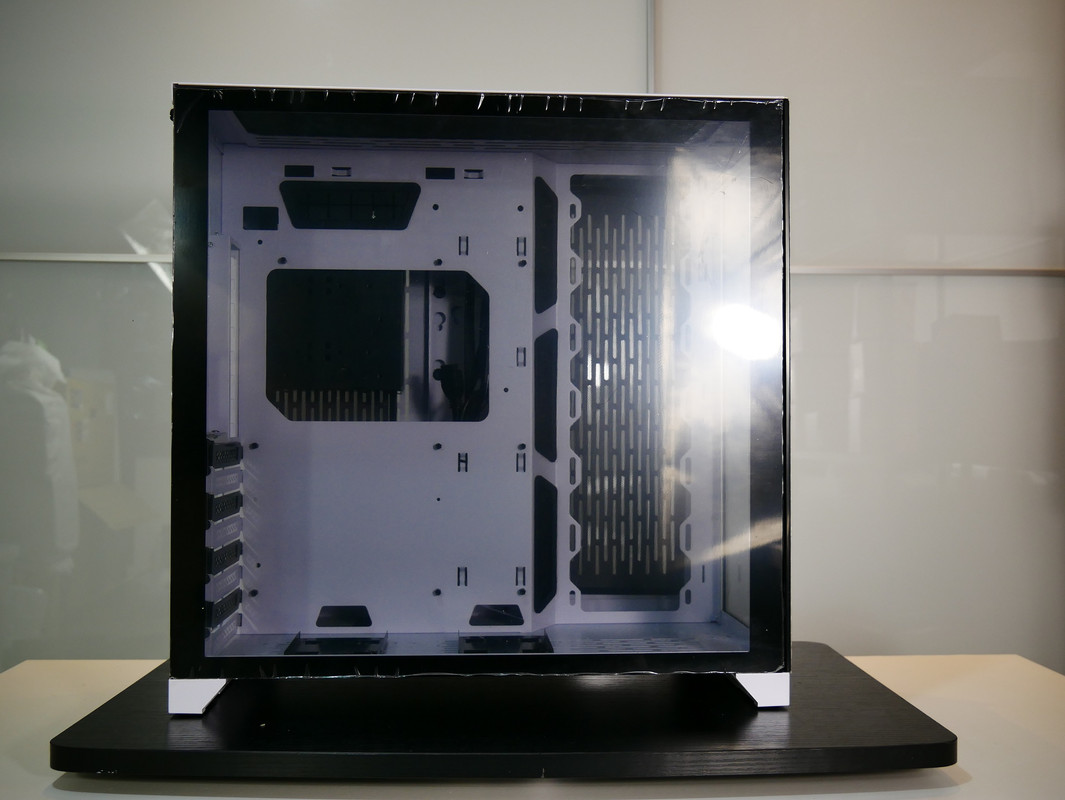

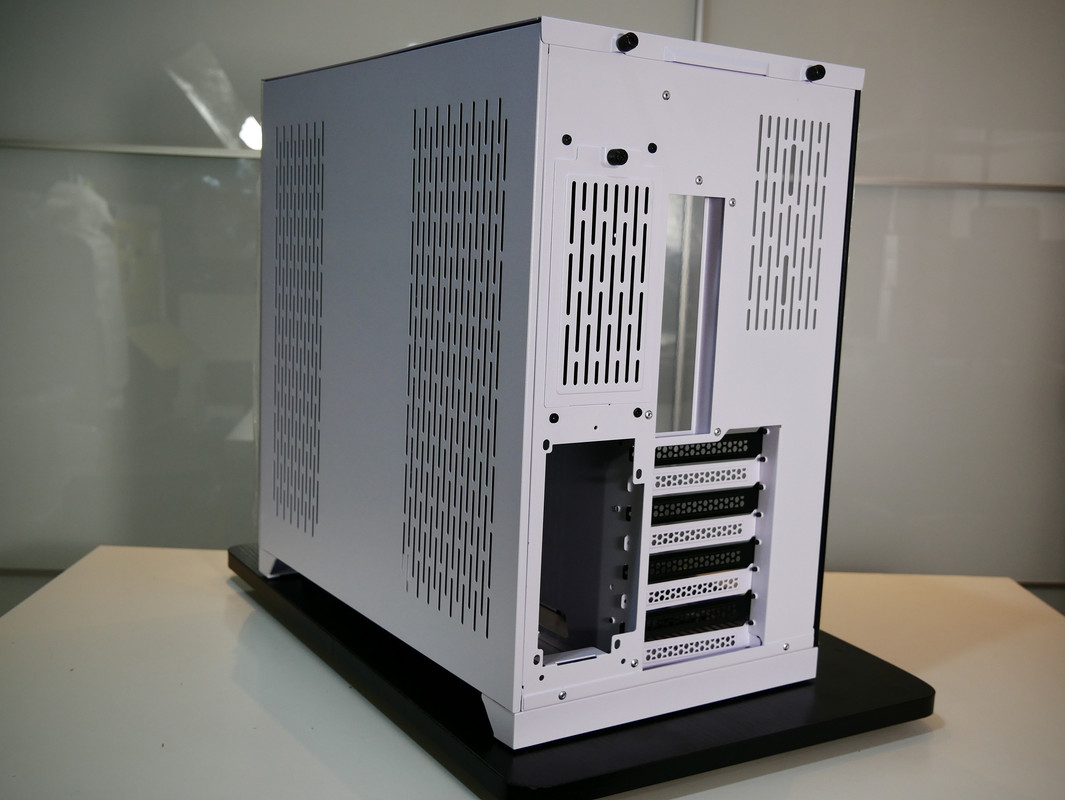

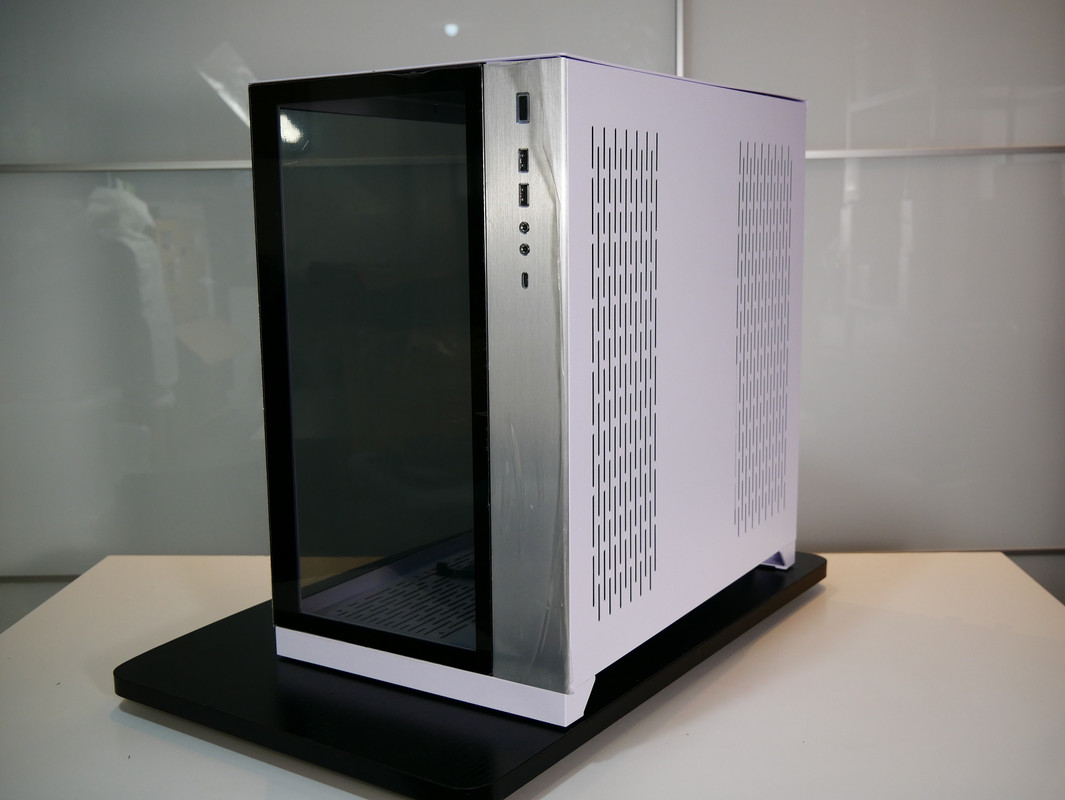

Lian Li PC-O11 Dynamic (Valkoinen)
















Viimeksi muokattu:
Liittynyt
19.02.2017
Viestejä
2 356
G.Skill Trident Z Royal Series - DDR4 - 16 GB: 2 x 8 GB - DIMM 288-PIN - 3600 MHz / PC4-28800 - CL18

Hopea ja Kultainen







Barrow D5 PWM pumpu ja hopea&kultainen kuoret. Lisäksi barrowin LGA 115x kannan cpublokki. Bykskin tuuletin adapterit sekä DDC pumppu.

Barrow LTFHB-04N-V2, Intel Lga115x CPU Water Blocks Mirror Extreme, LRC RGB v2 Acrylic




Barrowin ID10XOD16mm kovaputki liitttimet, jatkoliittimet, adapterit ja tyhjennysventtiili.



Viimeksi muokattu:
Liittynyt
19.02.2017
Viestejä
2 356
Mindfactory ja muut tilaukset saapuneet.

Seasonic Snow Silent 750w 80 Plus Platinum, Shakmods:n sleevatut PSU kaapelit (90cm) ja panel mounting combs (AK).





Intel Core i9-9900K prosessori



Intel SSD 545s Series (512GB, 2.5" SATA, 64-Layer TLC 3D NAND)



Asus PRIME Z390-A Intel Z390 LGA1151 ATX-emolevy


Aigo 120mm RGB tuulettimet sekä byksin tuuletin adapterit.



The der8auer 9th gene OC frame sekä Delid-Die mate2 meni valitettavasti Oc.uk:n kautta tilaukseen. Jimm's:lle tulee vasta maaliskuussa.



Viimeksi muokattu:
Liittynyt
19.02.2017
Viestejä
2 356
Odottajan aika on pitkä. Spraymaaleja, korkkaustyökaluja, laserleikkauksia vielä odottelen. Toivottavasti saapuvat ensi viikolla. Voisin kyllä jakaa ainakin koteloon suunniteltuja pieniä akryyli modauksia + pieni tuuletin modaus.

P.s: Projektin nimikin on tullut tässä välissä selville, että annettiiin kaverille "Golden Dragon" nimi. Vielä yksi lohikäärme lisätty perheeseen :).


Viimeksi muokattu:
Liittynyt
19.02.2017
Viestejä
2 356
Uudet tavarat/tilaukset saapuivat maahan. Päätin vaihtaa ainakin cpublokki sekä myös muistit toisenlaisiin. Nämä erikoiset cpublokit ovat bykskin cpublokkien kanssa identtisiä. Paitsi, että värit ovat ainutlaatuisia ja ei löydy bykskiltä. Tuuletin adapterikin täytyi vaihtaa toisenlaiseen.



ADATA XPG Z116 GB (4 GB x 4) DDR4 3000 MHz CL16 Memory Modules - Gold , AX4U3000W4G16-QGZ


BRO 115x/20xx kantaan yhteensopiva cpublokki. Väristä olin aluksi epävarma, koska näitä tuli 2 eri väristä (kulta&valkoinen). Loppujen lopuksi päätin mennä valkoisen kanssa.







IceMan M.2 jäähdytyssiili ja Bykski B-PMD3-COV DDC Pumppu




Intelin ssd:hin laitettu tarrat kiinni.:)







Blokki asennettu ja odottaa backplatea.


Lisää kuvia tulossa...

Viimeksi muokattu:
Liittynyt
19.02.2017
Viestejä
2 356
Barrow adapterit&jatkoliittimet. Bykskin ID10X0D14mm kovaputkiliittimet.







Aigon tuulettimet ja bykskin tuuletinadapterit asennettuna 240x27,5mm jäähdyttimiin.



Lian Li PC-011:n takapuolelle asensin 2 x Antec PRO 80mm tuuletinta ja toimivat 3-Pin tuuletinliittimen sekä 4-Pin /molex:n kautta. Aika äänekkäitä ovat kyllä (~ 32 CFM noin 2600RPM) :D. Ainakin kelpaavat tällä hetkellä kunnes löydän vielä hiljaisempia -tai säädettäviä.




Seuraavaksi Barrowin Lian LI PC-011 distropaneeli. Yleensä monien merkkien distropaneelit, cpu sekä gpublokit ovat todella himmeitä. Tuttu tapa tehdä tämä entisellä tavalla kirkkaammaksi on käyttää taas auton ajovalojen lasien kiilottajaa.


Ennen


Jälkeen




Liittynyt
19.02.2017
Viestejä
2 356
Der8auerin korkkaus työkalu ja Intel 9th Gen Overclock-Frame saapuneet. Korkkasin samantien 9900k cpu:ta ja laitoin väliin Alphacoolin nestemetallia.







Samsung 256gb EVO m.2 ssd ja Iceman M.2 jäähdytyssiili. Ei ollut kasauksen aikana muita m.2 ssd vaihtoehtoja, joten mennään toistaiseksi tämän kanssa.:D.



Projekti pikkuhiljaa muodostuu. Paitsi en ole täysin tyytyväinen värien kombinaatioista. Eli, emolevy, cpublokki sekä arkyylilevyn värit eivät sovi kotelon värin kanssa.

Muistit, cpublokki ja m.2 sdd asennettuna.














Lisää kuvia tulossa (tänään?).

Viimeksi muokattu:
Liittynyt
31.03.2017
Viestejä
691
Valkonen on kylla paha väri kun kaikki käyttää vähän eri sävyjä niin ei näytä niin hyvältä:tdown: Ei muuta kun maali kauppaan ja maalaat kaikki samalla sävyllä:D

Liittynyt
19.02.2017
Viestejä
2 356
Valkonen on kylla paha väri kun kaikki käyttää vähän eri sävyjä niin ei näytä niin hyvältä:tdown: Ei muuta kun maali kauppaan ja maalaat kaikki samalla sävyllä:D
Itseasiassa meinasinkin maalata kotelo kokonaan (valkoiseksi) :D. Sen jälkeen tuli emolevy ja jäähdyttimet mieleen ja antoin periksi:). Vaikka Lian Li ja Asus ovat partnereita, eivätkä ajatelleet yksityiskohdista tarpeeksi hyvin:).

Viimeksi muokattu:
Liittynyt
19.02.2017
Viestejä
2 356
No niin! Loppu on lähellä. Vaikka onkin haastellista järjestää riittävästi aikaa projektiin. En halua luopua kullan väristä pumpusta. Muuten, pahimmassa tapauksessa joudun vaihtamaan pumpun matalampaan/barrowiin. "Golden Dragon/Bling bling" on aika lähellä finaalia. Katsotaan ensiviikolla uudestaan. Siihen saakka nauttikaa bling blingista :D.






























DarkkiFIN

Sosiaalisesti etääntynyt
Liittynyt
17.07.2017
Viestejä
1 592
Komea on! Nyt joutuu kysäsemään että onko noilla ratas jutuilla joku oikea tarkoitus vai ihan vaan ulkonäön takia?

Liittynyt
19.02.2017
Viestejä
2 356
Golden Dragon on vihdoinkin valmis esitykseen. Vaikka olikin epämielyttävää ottaa finaali kuvat/videot 1080P resolutiolla (Canon D600). Pääjärjestelmäkamera (Panasonic Lumix G-80, 4k) antoi yhtäkkiä virheitä ja ei hyväksynyt sen jälkeen sdkortteja ollenkaan. Lähtee kuitenkin takuuseen. Voisin ottaa joskus vielä parempia kuvia jos laite tule ajoissa takuuhuollosta.
Anyways, ei mitään muuta selitettävää asian suhteen. Paitsi nuo 80mm:t tuulettimet pitävät todella kovaa ääntää. Täytyy siis vaihtaa myöhemmin säädettäviin:).

Laitan buildista vielä youtube time-lapse videon. Editointi vielä kesken (loppu vaiheessa).

Lisäksi, ajattelin laittaa buildi myös Builds.gg:hen (10k challenge) kilpailuun. Vaikka olenkin niin myöhässä ja ei ole paljon toivomuksia kaikkien loistavien buildien nähden. Eli, tarvitsen teidän ääniä. Ilmoitan tämän viestiketjun kautta kun buildi on siellä.


Putkien asennuksen jälkeen.
























Finaali Kuvat



























RGB ON



RGB OFF


Liittynyt
19.02.2017
Viestejä
2 356
Käykää ihmeessä äänestämässä "Golden Dragonia". Ainoa buildi mikä osallistuu Suomesta (10K kansainväliseen kilpailuun). Kiitoksia etukäteen.:)

Golden Dragon

Liittynyt
19.02.2017
Viestejä
2 356
Vaikka liian blingi onkin omaan makuun, niin komea on. Nättiä jälkeä! :tup:
Kiitoksia. Yritin tehdä mahdollisimman paljon rauhassa ja sopivassa ajassa. En ole vielä ylikellottanut. Sain kyllä prossusta idle-lämmöt korkkauksen jälkeen (OC-Frame:lla) ~6-8° alemmaksi.

Liittynyt
24.04.2017
Viestejä
133
Kipee vehje :) Omat koneet on aina hyllyissä tai räkeissä, mutta yläkerrassa olisi yksi huonosti hyödynnetty hydra desk, jossa tuommoiset tuunaukset näkyisi... Äänestetty!

Liittynyt
19.02.2017
Viestejä
2 356
Builds.gg kilpailu on vihdoinkin loppunut. Golden Dragon sai 3090 osallistujilta 333. paikan. Kiitoksia äänestäjille. Lisäksi, Computex 2019 tapahtumassa julistetaan Dynamic 011 (v2) ROG edition. Lian Li lupasi lähettää julkaisun jälkeen tämän minulle. Toivottavasti tämä toteutuu.



Hessu

Tukijäsen
Liittynyt
29.10.2016
Viestejä
4 420
Olisin itse laittanut tämän vähintään 100 parhaan joukkoon! Varsinkin kun esim. tämä ihan tavallinen buildi sijoittui 12:nneksi:
Niovokouto PC04  :confused:


@koverhar Mahogany deskikin vasta 16.
Suhteilla ja näkyvyydellähän tuolla saadaan ääniä. :tdown: Pitäisi koko Suomi saada äänestämään, että pääsisi rapakon takaisten foorumien käyttäjämäärien tasolle :D

Liittynyt
19.02.2017
Viestejä
2 356
Olisin itse laittanut tämän vähintään 100 parhaan joukkoon! Varsinkin kun esim. tämä ihan tavallinen buildi sijoittui 12:nneksi:
Niovokouto PC04  :confused:


@koverhar Mahogany deskikin vasta 16.
Suhteilla ja näkyvyydellähän tuolla saadaan ääniä. :tdown: Pitäisi koko Suomi saada äänestämään, että pääsisi rapakon takaisten foorumien käyttäjämäärien tasolle :D
Itse osallistuin todella myöhään. Lisäksi, jenkeillä on aika surkea maku:). Muuten, olen kaikin puolin todella tyytyväinen. Golden Dragon sai tämän avulla omassa youtube kanavassa tähän mennessä ~267k katselukertaa, lähes 7k tykkäystä ja ~2,2k tilaajia kolmessa viikossa. Eli, tämä tarkoittaa siitä, että ulkonäkö on ihmisille tärkeää. Voisin itse kritisoida ja tuoda muutaman epä-loogisen toteutuksen Golden Dragon buildissa. Esim; nuo 80mm tuulettimet pyörivät aika kovalla. Laitoin heti buildin lopun jälkeen pois päältä. Kotelon takana ja katto-radissa olevat tuulettimet voitaisiin laittaa in-take:na. Eli, ottaisivat ilmaa ulkoa sisäänpäin. Barrowin distro-paneelissa ei ole mitään asennus-paikkoja. Itse tein reikiä jne, että saisin tasapuolisesti mahdutettua etu-paneliin.

Lisäksi, Lian Li otti yhteyttä tulevasta 011D ROG Editioin (Dynamic 011 v2) buildista. Tämä antaa kyllä lisää potkuja kehittämiseen.

Oikeilla materiaaleilla osaisin kyllä tehdä mistä mitä vaan. Tähän tarvitaan tilaa, aikaa ja kärsivällisyyttä. Toki myös €€€ :).


-Ak

Liittynyt
19.02.2017
Viestejä
2 356
En haluaisi nostella tätä ketjua enää turhaan, mutta UNILAD-Tech oli julkaissut toisena päivänä timelapse videon.



P.s: En itse aluksi tunnistanut videon kun taustamusiikki on vaihdettu ja video on x2 nopeutettu. Eikä kukaan kysynyt luvan :)

Viimeksi muokattu:
Liittynyt
31.10.2019
Viestejä
286
Tää on kyl yks siisteimmistä buildeista mihin oon törmännyt 10+ ja nätti ku kaikki pikku tilpehööritkin on viimeisen päälle viimeistelty.
