14” Asus VivoBook S14 K3402ZA-kannettava

[hsalonen]

Laitteen speksit

• i3-1220P (2P + 8E, GPU 64 EU)
• 256GB SSD (WD SN530)
• 50Wh, 3cell Li-ion
• 65W USB-C -laturi
• Wifi 6
• Windows 11 Home
• WUXGA (1920 x 1200) 16:10 aspect ratio, IPS-level Panel
• 8GB muistia kolvattuna (Samsung)

Laitteen avaaminen ja päivitys

Kun on ruuvannut ne torx-ruuvit, pitää olla vielä muovinen työkalu, jolla se avataan. Niitä saa vaikka tuolta:
https://www.verkkokauppa.com/fi/product/783580/iFixit-Opening-Tool-avaustyokalu-5-pack
Itsellä on ja voi käyttää muovista mitä vaan, kunhan ei naarmuta konetta. Ei metallisia tähän tarkoitukseen. Halvin toimiva lienee muoviveitsi jostain.

Kuva päivitetty sisuksista. Muisti vaan napsahti paikoilleen. SSD oli vähän enemmän säätöä ja se heatsink tykkäisi enemmän tasaisen korkuisesta SSD:stä. Firecudassa vähän korkeampi kontrolleri. Toimii kuitenkin ja jäähdyttää vain toista puolta. Molemmista enemmän alla.

Tein täysin puhtaan asennuksen , kloonaamatta mitään.

1. Ongelma: Cloud Restore ei toimi

En saanut cloud restorella mitään takaisin "device is not supported". En jaksanut säätää. En saanut tätä toimimaan.

2. Ongelma: Windows-asennus ei löydä SSD:tä

Windowsin asennus lähti toimimaan hyvin ja tunnisti Windowsini tikulta, jossa on kaikki kuluttajaversiot. Ei ole linkkiä, kun se on Windows-kehittäjille. Windowsin kuitenkin saa ladattua kotikoneella.

Windowsin valikko vaan näytti tyhjää. Tämän voi ratkaista katsomalla tuolta kohdan "Disable Intel Volume Management Device (VMD) technology":

https://www.asus.com/me-en/support/FAQ/1044458/

Eli VMD pois päältä Advanced-valikosta.

Sitten seuraavaan ongelmaan.

3. Ongelma: Windows-asennus ei löydä Wifiä

Asuksen oma ohje pyytää ottamaan ajurit sivulta:

Ohje: [Notebook] Troubleshooting - How to fix no Wi-Fi network connectivity when installing Windows 11 | Official Support | ASUS Global
Tukisivu: https://www.asus.com/laptops/for-ho...model2Name=Vivobook-S-14-K3402-12th-Gen-Intel

Tämä ei kuitenkaan toiminut. Tuolla on Realtekin ajuri ja tässä on Intel AX201.. Kuva yllä.

Oikea ajuri löytyy tuolta:
https://www.intel.com/content/www/u...i-fi-drivers-for-intel-wireless-adapters.html

Sillä pääsee eteenpäin.

Tämän jälkeen kone tekee miljoona boottia ja selitykset jatkuu huomenna.


4. Ongelma: Koneen suorituskyky ei ole kohdallaan

Säädin virransäädöstä toiminnan paremmaksi, mutta en usko, että se oli ongelman juurisyy.
Prosessorin lämpö nousee yli 90C ja throttlailua tapahtuu.

Sen jälkeen MyASUS-sovelluksesta kun saa säädettyä tuulettimet maksimiin, niin toimii (ja alle 80C samoilla asetuksilla).

Powerlimitit saa säädettyä XTU:lla:
https://www.intel.com/content/www/us/en/download/17881/intel-extreme-tuning-utility-intel-xtu.html

Niitä kun säätää ylemmäs, saa parempia Cinebench-tuloksia
Kuitenkin, ei toimi kunnolla, jos tuulettimet eivät ole maksimilla. Powerlimittejä pitäisi säätää alaspäin, jos käyttää hiljaisempaa tuuletinprofiilia.

Satunnaisia huomioita

• Päältä yli 36C ja alta yli 44C, kun asennetaan Windowsin päivityksiä
• Throttlaa normaalilla Windows-asennuksella, balanced tuuletinprofiililla ja Cinebenchillä (eli yli 90C)
• Tuuletin kuuluu, mutta minusta ihan hiljainen
• Kloonaamalla sen mukana tulleen SSD:n pääsee tod.näk. helpommalla uuden asennuksen kanssa

edit. päivitys 8.7.: otin ylikellotusprofiilini pois jo ajat sitten ja säädin balanced-asetukset niin, että ei kuumene. Vähän otan takkiin Cinebenchissä, mutta muuten toimii hyvin.
Cinebench-tulosten laskuun voi olla syynä myös eriparimuistit, joka vaikuttaa dual channeliin.



[hsalonen]

Näyttö on nykystandardein aika huono. On kuitenkin 1920x1200 16:10, niin työpöytätilaa on melkein riittävästi.
Väriavaruus on vain 65% sRGB ja 46% NTSC. Vertailun vuoksi, Gigantista saa ajoittain satasen näyttöjä, jotka ovat 99% sRGB. NTSC on laajempi, niin sitä ei niilläkään kateta.



[hsalonen]

Sisällä on Western Digital SN530, joka on DRAMless HMB SSD, ihan hyvä semmoinen. Kooltaan kuitenkin auttamattoman pieni. Ei riitä 250GB minun käyttööni..

Päivitin sen Seagate Firecuda 510:een.

Lukunopeudet nousi hieman, kirjoitusnopeudet suunnilleen kaksinkertaistuivat.

--

Kannettavan lämmönlevittäjä toimii sitten vaan toisella puolella m.2 ssd:tä, niin kaksipuoliset tikut (kuten tämä Firecuda) jäävät toiselta puolelta paljaaksi. En kuitenkaan koe tämän olevan ongelma. Tiedoksi vaan, että kannattaa hankkia yksipuolisia. Niitä on esimerkiksi Western Digital SN530 Nykyisin kyllä kaupasta saa jo SN570, joka on uudempi, parempi malli.

--

Lisäksi MyASUS löysi uudelle NVME SSD:lle firmware-päivityksen, niin nyt on ladannut omat firmwarensa sinne. Tästä ei ole haittaa, mutta ei ne päivitykset Seagatelta tulleet, kun on toisessa (pöytä)koneessa tuo kiinni ja eipä ole mitään päivityksiä kuulunut.



[hsalonen]

Tähän tulee muistin lisäämisestä.


Muisti on 3200Mhz CL 22-22-22 .
Itsellä on 8GB kolvattu noilla asetuksilla ja netin mukaan myös 4GB/4GB on mahdollinen.

--
Tuolta voi katsella muisteja, jos ulkomailta ostaa:

https://www.amazon.de/-/en/CT16G4SFRA32A-Crucial-CT4G4SFS624A-4GB-Memory/dp/B08C511GQH/ref=sr_1_2

08GB : 14€+ero : CT8G4SFRA32A : Pitäisi olla täydellinen pari tälle läppärin omalle. Ei testata, mutta todennäköisesti toimii.
16GB : 25€+ero : CT16G4SFRA32A : Todettu toimivaksi.
32GB : 47€+ero : CT32G4SFD832A : Täysin omalla vastuulla. Pistä alle, miten toimi.

Suomesta kannattaa vaan hakea tuotekoodilla, esim.:

Crucial CT8G4SFRA32A, halvin hinta 20€

Halvin hinta 20 € (22 € toimituskuluineen). Vertailussa 14 kauppaa. Ominaisuudet: 8 GB, DDR4, 3200 MHz, CAS-viive: 22. Crucial CT8G4SFRA32A.

hinta.fi

Ja ei tarvitse olla Crucial, kunhan on DDR4 SO-DIMM 3200MHz CL22 1.2V, esim.:

Kingston 8GB (1 x 8GB) ValueRAM, DDR4 3200MHz, SO-DIMM, CL22, 1.20V - 24,90€

Tekniset tiedot : Yleistä Kapasiteetti: 8 GB Päivitystyyppi: Yleinen Leveys: 69.9 mm Syvyys: 3.7 mm Korkeus: 30 mm Muisti Tyyppi: DRAM Tekniikk

www.jimms.fi



[hsalonen]

Hei!

Muisti tuli ja olen tehokas (=hätäinen) mies. Nyt voin ajaa vain "jälkeen" benchmarkkeja, niin pistäkää kuva omalla kannettavalla ajetusta testistä, esim. Cinebench, niin pistän oman testituloksen tänne.

@totallynotrobot , @Poro Arikara , @JuTaHu

..ja tämä siis syö 16GB muistipalikan ja näyttää 24GB (8+16GB) muistia nyt, vaikka sivuilla luki 16GB on maksimi. Myös SSD päivitetty 2TB Seagate Firecuda. SSD:stä on "ennen" tuloksia yllä.



[totallynotrobot]

Hei!

Muisti tuli ja olen tehokas (=hätäinen) mies. Nyt voin ajaa vain "jälkeen" benchmarkkeja, niin pistäkää kuva omalla kannettavalla ajetusta testistä, esim. Cinebench, niin pistän oman testituloksen tänne.

@totallynotrobot , @Poro Arikara , @JuTaHu

..ja tämä siis syö 16GB muistipalikan ja näyttää 24GB (8+16GB) muistia nyt, vaikka sivuilla luki 16GB on maksimi. Myös SSD päivitetty 2TB Seagate Firecuda. SSD:stä on "ennen" tuloksia yllä.

En ottanut tätä ikinä käyttöön, kun oli liikaa "kompromisseja" itselle niin päädyin samaan hintaan (kone + lisämuisti) ostamaan käytetyn Dellin täältä. Mieluusti kyllä avaisin ja tutkisin, mutta Gigantin tyhjennysmaksun takia ei voi sinettiä rikkoa



[hsalonen]

En ottanut tätä ikinä käyttöön, kun oli liikaa "kompromisseja" itselle niin päädyin samaan hintaan (kone + lisämuisti) ostamaan käytetyn Dellin täältä. Mieluusti kyllä avaisin ja tutkisin, mutta Gigantin tyhjennysmaksun takia ei voi sinettiä rikkoa

Juu, ei tartte kenenkään avata. Itse olen avannut ja voin laittaa tuloksia tänne, jos pitää testejä ajaa.

Pointtina vaan se, että en ota niitä asennuksiani pois, niin mukana tulleella SSD:llä ja muistilla en enää saa testejä ajettua.



[Poro Arikara]

En tiedä noista cinen versioista eli nykäsin MS Storesta sen minkä tarjosi:



Odotan postissa 8GB kampaa koneeseen (Crucial CT8G4SFRA32A).



[hsalonen]

En tiedä noista cinen versioista eli nykäsin MS Storesta sen minkä tarjosi:



Odotan postissa 8GB kampaa koneeseen (Crucial CT8G4SFRA32A).

Illalla sain vain multi core 5500. Säädin virransäästöä, niin sain multi core 6500.
Sitten löysin ongelman: kone throttlaa. MyASUS-löytyi säätö, jolla tuulettimet saa täysille. Sitten vähän powerlimittejä ylös (55W/40W) ja tuo on tulos. Se kestää uudet powerlimitit, jos tuulettimet on täysillä.



[Poro Arikara]

Tässä tulokset uuden kamman kanssa. Mcore muutos sinänsä mitätön, mutta harmittavasti väärään suuntaan.



[hsalonen]

Tässä tulokset uuden kamman kanssa. Mcore muutos sinänsä mitätön, mutta harmittavasti väärään suuntaan.

Kannattaa seurata niitä lämpötiloja.. Voit mennä ulos viileään ilmaan ja saada paremman tuloksen..
Tämä on selvästi powerlimittien rajoille optimoitu ja tulee joko ne virtarajat tai lämpötilarajat vastaan, ennenkuin suorituskyky loppuu..

Tuolla saa noita säädettyä, mutta ne saa helposti enemmän kuin tämän jäähdytys kestää:

Intel® Extreme Tuning Utility (Intel® XTU)

The Intel® Extreme Tuning Utility (Intel® XTU) is used to overclock, monitor, and stress a system. This application is supported with unlocked processors (K- and X-series) only. Refer to “This download is valid for the product(s) listed below” section for supported processors list. WARNING...

www.intel.com

Vaikka ei siis ylikellota yhtään -> nostaa vaan powerlimittejä.



[leksae]

Kiitos kattavasta kuvauksesta ja testailusta. Pystytkö kertomaan, minkä kokoinen torxkärki tarvitaan koneen avaamiseen? Kiitos



[hsalonen]

Kiitos kattavasta kuvauksesta ja testailusta. Pystytkö kertomaan, minkä kokoinen torxkärki tarvitaan koneen avaamiseen? Kiitos

Kysymyksesi ei ole mennyt ohi, mutta en vieläkään voi vastata, kun en tiedä. Minulla on vaan ruuvimeisselisarja, josta otin sopivan torxin. Veikkaisin T5, mutta en mene takuuseen.

Tämän siitä saa, kun kyseessä on halpa kitti aliexpressistä. Jos Amazonista tilaat muisteja ja muita , niin tämä on vastaava:

https://www.amazon.de/Precision-mechanic-screwdriver-magnetic-suitable/dp/B0B9GXCPDW/ref=sr_1_2_sspa



[leksae]

Kysymyksesi ei ole mennyt ohi, mutta en vieläkään voi vastata, kun en tiedä. Minulla on vaan ruuvimeisselisarja, josta otin sopivan torxin. Veikkaisin T5, mutta en mene takuuseen.

Tämän siitä saa, kun kyseessä on halpa kitti aliexpressistä. Jos Amazonista tilaat muisteja ja muita , niin tämä on vastaava:

https://www.amazon.de/Precision-mechanic-screwdriver-magnetic-suitable/dp/B0B9GXCPDW/ref=sr_1_2_sspa

Kävin hakemassa kärkisarjan kaupasta ja totesin, että T5 on oikea koko.



[jujakaat]

Kumpaa suosittelette:

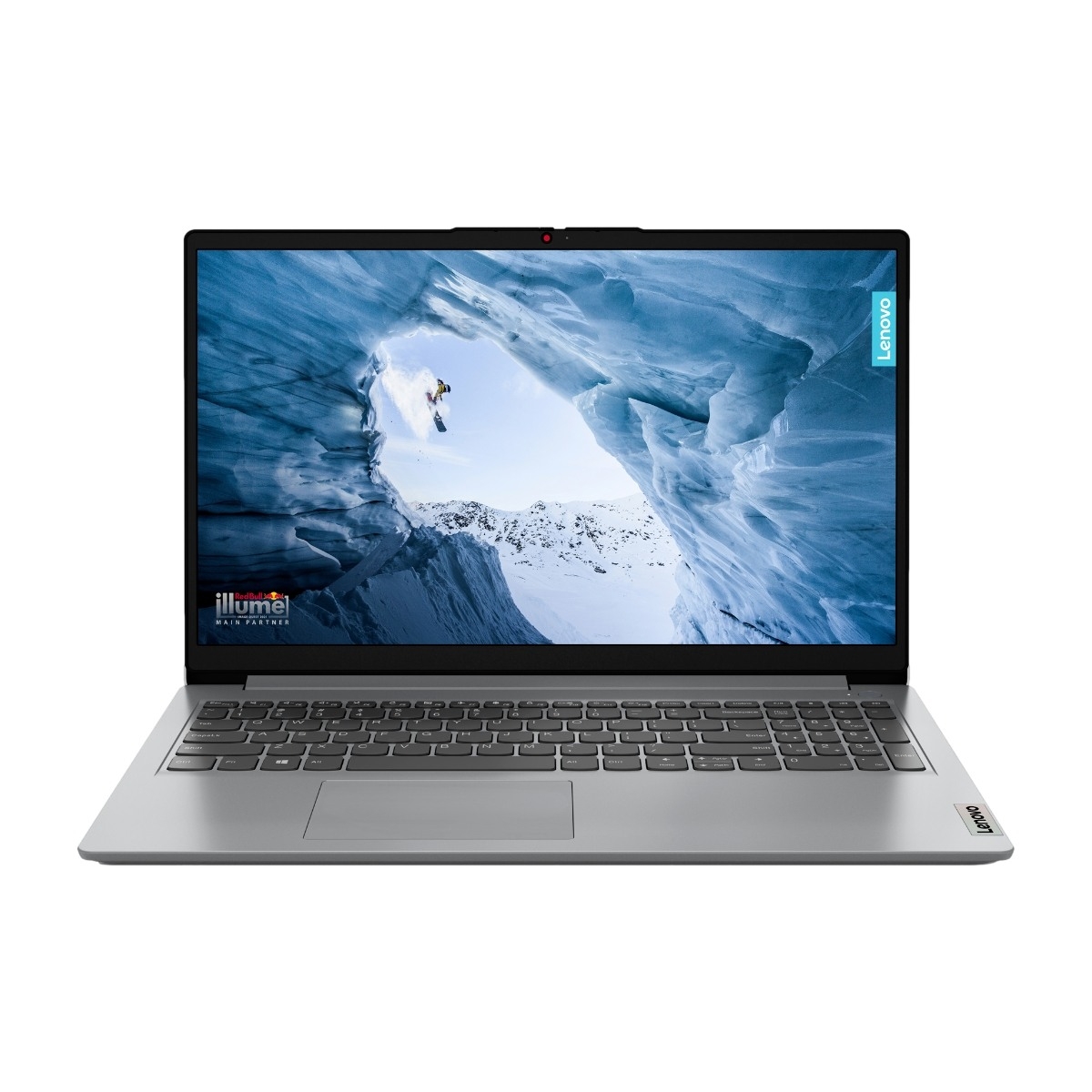

Lenovo IdeaPad 1 15IAU7 512 Gt 15,6" kannettava tietokone - Power.fi

www.power.fi

Asus Vivobook 15 X1504 i3-12/8/128/IPS 15,6" kannettava - Gigantti verkkokauppa

Asus Vivobook 15 X1504 -kannettava vastaa kaikkiin tuottavuus- ja viihdetarpeisiisi ominaisuuksiensa ja upean näyttönsä ansiosta. Paranna tietotekniikkakokemustasi, olitpa sitten liikkuva ammattilainen, opiskelija tai jokapäiväinen käyttäjä.

www.gigantti.fi

lenovo tn 220nits, wifi5
asus ips 250nits, wifi6E

lenovossa parempi ssd, mutta vaihdan sen joka tapauksessa, niin ei väliä.



[jujakaat]

Väärä ketju



[hsalonen]

Kumpaa suosittelette:

Lenovo IdeaPad 1 15IAU7 512 Gt 15,6" kannettava tietokone - Power.fi

www.power.fi

Asus Vivobook 15 X1504 i3-12/8/128/IPS 15,6" kannettava - Gigantti verkkokauppa

Asus Vivobook 15 X1504 -kannettava vastaa kaikkiin tuottavuus- ja viihdetarpeisiisi ominaisuuksiensa ja upean näyttönsä ansiosta. Paranna tietotekniikkakokemustasi, olitpa sitten liikkuva ammattilainen, opiskelija tai jokapäiväinen käyttäjä.

www.gigantti.fi

lenovo tn 220nits, wifi5
asus ips 250nits, wifi6E

lenovossa parempi ssd, mutta vaihdan sen joka tapauksessa, niin ei väliä.

Vähän väärä ketju, mutta : IPS on yleensä parempi kuin TN.
Sen lisäksi, ei kannata noita nitsejä käyttää laadun mittaukseen, vaan käytännössä niillä on merkitystä vaan , jos käyttää ulkona auringossa.

Ehkä paras mittari näytön kyvykkyydelle on se kuinka monta % sRGB, eli jos tuo Asus on paljon alle 100%, niin se on aika huono. Niinkuin tämän ketjun Asus. Siis peruskäyttöön ok, mutta leffojen katselussa se näkyy, jos "värit ei riitä".



[kappalainen]

Lukaisin tämän ja mietin tuon 16gb muistin kanssa, että mahtaako se kaikki toimia siellä, vai näkyykö se vaa siellä. Samalla tavalla oli vanhoissa wintoosissa. Muisti kyllä näkyi, muttei ollut kaikki käytössä. Satuin vaan alelaarista ostamaan moisen 375eur, 12500h prossulla.
Viisaammatta vastatkoon?
